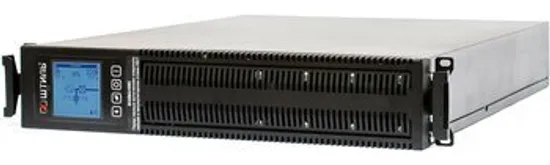

ИБП Штиль STR1103SL (3000 ВА / 2700 Вт) — профессиональный онлайн-источник бесперебойного питания
Штиль STR1103SL — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети [citation:1]. Модель выполнена в универсальном корпусе, который можно монтировать в 19-дюймовую стойку (2U) или устанавливать на пол, что обеспечивает гибкость размещения в различных условиях эксплуатации [citation:4][citation:7].
Основные характеристики
- Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [citation:1].
- Полная мощность: 3000 ВА (вольт-ампер) [citation:1][citation:2].
- Активная мощность: 2700 Вт (ватт) — выходной коэффициент мощности 0.9 [citation:1][citation:3].
- Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [citation:1].
- Время переключения на батареи: 0 мс (нулевое время — Online топология) [citation:2][citation:9].
- Интерфейсы управления: USB, RS-232, слот расширения для SNMP-карты, порт аварийного отключения (EPO), «сухие» контакты (опционально, требуют установки карт мониторинга) [citation:1][citation:4].
- Дисплей: Поворотный многофункциональный ЖК-дисплей со встроенным гироскопом, автоматически меняющий ориентацию экрана в зависимости от положения корпуса [citation:1].
- Форм-фактор: Rack/Tower 2U (универсальный: напольный/в стойку), в комплекте с креплениями для монтажа в 19-дюймовую стойку [citation:1][citation:4].
- Цвет: Черный [citation:4].
- Габариты (В x Ш x Г): 346 x 210 x 443 мм (напольная установка) / 88 x 482 x 595 мм (установка в стойку) [citation:4][citation:5].
- Вес: 31–38 кг (в зависимости от источника) [citation:1][citation:2][citation:7].
- Уровень шума: 45 дБ (два малошумных вентилятора с адаптивным управлением) [citation:4].
- Производство: Россия (ГК «Штиль») [citation:3].
Технические параметры
Входные характеристики
- Номинальное входное напряжение: 220 В [citation:1].
- Предельный диапазон входного напряжения: 90–295 В — важное преимущество для нестабильных сетей, позволяющее оборудованию оставаться от сети даже при значительных отклонениях [citation:1].
- Рабочий диапазон входного напряжения (без перехода на АКБ):
- 175–295 В — при 100% нагрузке [citation:9].
- 155–295 В — при 75% нагрузке [citation:9].
- 120–295 В — при 50% нагрузке [citation:9].
- Частота входного напряжения: 45–65 Гц (автоматическое определение) [citation:3].
- Входной разъем: IEC 320 C20 [citation:1][citation:2].
- Входной коэффициент мощности: 0.99 — активная коррекция коэффициента мощности (PFC) [citation:1].
- Максимальный входной ток: 18 А [citation:9].
- Совместимость с генератором: Да — благодаря усовершенствованному алгоритму работы корректора коэффициента мощности [citation:1].
- Плавный пуск: Да [citation:8].
Выходные характеристики
- Номинальное выходное напряжение: 220 В (настраивается 220–240 В с шагом 10 В) [citation:1].
- Точность стабилизации напряжения (от батарей): ±2% [citation:1].
- Частота выходного напряжения (от батарей): 50/60 Гц ±0.2% [citation:9].
- Коэффициент нелинейных искажений (THD): <2.5% при линейной нагрузке, <4% при нелинейной нагрузке [citation:1][citation:9].
- Крест-фактор: 3:1 [citation:2][citation:9].
- Количество выходных розеток:
- 8 x IEC 320 C13 (компьютерные) [citation:1][citation:7].
- 1 x IEC 320 C19 (мощная) [citation:1][citation:7].
- Все розетки с питанием от батарей: Да, с возможностью сегментации на основные и неприоритетные (отключаются при снижении заряда АБ до заданного уровня) [citation:1].
- Встроенный байпас: Автоматический и ручной [citation:1].
- КПД (в режиме on-line): 95% [citation:4][citation:9].
- КПД (в режиме ECO/байпас): 99% [citation:9].
- КПД (в автономном режиме): 86% [citation:2][citation:9].
Перегрузочная способность
- Режим on-line / от батарей:
- 101–105% — без ограничения по времени [citation:9].
- 105–130% — в течение 60 секунд [citation:9].
- 130–150% — в течение 1 секунды [citation:9].
- >150% — 0.2 секунды (с последующим переключением на байпас) [citation:9].
- Режим байпас / ECO: 200% — в течение 40 секунд [citation:9].
Параметры аккумуляторной батареи
- Тип батареи: Необслуживаемая свинцово-кислотная (VRLA), герметичная [citation:1].
- Количество встроенных АКБ: 6 x 12 В [citation:1][citation:9].
- Напряжение батарейного массива: 72 В [citation:1][citation:9].
- Емкость встроенных АКБ: 9 А·ч [citation:1][citation:2].
- Запас энергии: 648 Вт·ч [citation:1].
- Время автономной работы (ориентировочное):
- 100% нагрузка (2700 Вт) — 2–5 минут [citation:1][citation:2][citation:7].
- 50% нагрузка (1350 Вт) — 8–15 минут [citation:2][citation:3][citation:7].
- Типовое время перезарядки: 8 часов (до 90% емкости) [citation:2][citation:4].
- Горячая замена батарей (Hot Swap): Да — замена аккумуляторов без выключения защищаемого оборудования (перед заменой внутренние АБ необходимо отключить от платы управления) [citation:1].
- Расширение времени автономной работы: Подключение внешних батарейных модулей не поддерживается для данной модели [citation:9].
- Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [citation:2][citation:4].
Защита и фильтрация
- Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [citation:1].
- Встроенный электронный байпас: Автоматическое переключение питания нагрузки на сеть в случае перегрузки или неисправности ИБП [citation:1].
- Защита от перегрузки и короткого замыкания: Автоматическое отключение с последующим восстановлением [citation:1].
- Защита от импульсных перенапряжений (Surge Protection): Встроенный варистор (2 кВ, 1/50 мкс) [citation:9].
- Фильтр электромагнитных и радиопомех (EMI/RFI): Подавляет высокочастотные помехи в диапазоне 150 кГц — 30 МГц [citation:1][citation:8].
- Защита АКБ от глубокого разряда: Автоматическое отключение нагрузки при разряде АБ на 80–85% [citation:1].
- Автоматическое тестирование батарей: Периодическая самодиагностика (10-секундный, на заданное время, до полного разряда) [citation:1].
- Функция автоматического перезапуска: Восстановление работы после разряда батарей при восстановлении сети [citation:1].
- Защита линии связи: Комбинированные разъемы RJ45 для защиты сетевого кабеля [citation:4].
Управление и мониторинг
- Слот расширения для SNMP-карты: Позволяет установить опциональные платы мониторинга для удаленного управления [citation:1].
- Доступные интерфейсы (на платах расширения):
- RS-232 (протокол Megatec) [citation:1].
- RS-485 (протоколы Modbus RTU/Штиль) [citation:1].
- USB и mini-USB [citation:1].
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль) [citation:1].
- «Сухие» контакты [citation:1].
- Программное обеспечение: Shtyl Device Manager (SDM) для контроля через веб-браузер [citation:1].
- Информативный поворотный ЖК-дисплей: Отображает входное/выходное напряжение, частоту, уровень нагрузки, состояние батарей, режимы работы, температуру и журнал событий; автоматически поворачивает изображение при смене ориентации [citation:1].
- Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях [citation:9].
- Порт аварийного отключения (EPO): Удалённое аварийное отключение выходного напряжения [citation:4].
Эксплуатационные характеристики
- Диапазон рабочих температур: от +5 до +40 °C [citation:4][citation:5].
- Температура хранения: от -40 до +40 °C [citation:9].
- Относительная влажность: до 80% (без конденсации) [citation:9].
- Высота над уровнем моря (при работе): до 3000 м [citation:9].
- Степень защиты (IP): IP20 [citation:1][citation:5].
- Срок службы: не менее 10 лет [citation:9].
- Гарантия производителя: 24 месяца [citation:1][citation:2].
Особенности и преимущества
- Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования [citation:1].
- Широкий диапазон входного напряжения (90–295 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это критически важно для российских электросетей с нестабильным качеством питания [citation:1].
- Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [citation:1].
- Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 2U) или использоваться как напольный (Tower). В комплекте предусмотрены крепления для стойки [citation:1][citation:4].
- Горячая замена батарей (Hot Swap): Позволяет заменять аккумуляторы без выключения защищаемого оборудования, что критически важно для систем, работающих 24/7 [citation:1].
- Высокий КПД: 95% в режиме on-line и 99% в режиме ECO — экономия электроэнергии и снижение тепловыделения [citation:9].
- Интеллектуальное управление АКБ: Зарядка с термокомпенсацией, защита от глубокого разряда, калибровка ёмкости и прогнозирование времени автономии продлевают срок службы батарей [citation:1].
- Тихая работа: Уровень шума 45 дБ благодаря двум малошумным вентиляторам с адаптивным управлением [citation:4].
- Поворотный ЖК-дисплей: Удобство мониторинга при любом способе установки (в стойке или на полу) [citation:1].
- Российское производство: Полный цикл разработки и производства в России, адаптация к местным условиям эксплуатации [citation:3].
Важные замечания по эксплуатации
- Первое включение: Внутренние АКБ изначально не подсоединены к ИБП для предотвращения саморазряда. Перед первым включением необходимо соединить разъем в аккумуляторном отсеке согласно руководству по эксплуатации [citation:1].
- Подключение нагрузки: Розетки на задней панели сегментированы на основные и неприоритетные. При снижении уровня заряда АБ до 20% (значение можно изменить в настройках) происходит обесточивание неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ [citation:1].
- Рекомендуемое расположение: Из-за уровня шума 45 дБ устройство рекомендуется размещать в серверных комнатах, электрощитовых или других технических помещениях, а не в жилых комнатах или открытых офисах [citation:4].
- Подключение к сети: Для подключения к электрической сети используется входной разъем IEC 320 C20. В комплект поставки входит соответствующий силовой кабель [citation:1][citation:2].
- Установка в стойку: В комплекте предусмотрены «ушки» для монтажа в 19-дюймовую стойку [citation:1][citation:2].
Комплектация
Стандартный комплект поставки Штиль STR1103SL включает:
- Источник бесперебойного питания Штиль STR1103SL — 1 шт.
- Сетевой кабель (IEC 320 C20) — 1 шт.
- «Ушки» для монтажа в 19-дюймовую стойку — 1 комплект
- Металлические упоры для напольной установки — 1 комплект
- Руководство по эксплуатации — 1 шт.
- Гарантийный талон — 1 шт.
Примечание: Аккумуляторные батареи (6 x 12 В, 9 А·ч) встроены в корпус ИБП и требуют подключения перед первым включением [citation:1]. Карты мониторинга для удаленного управления (Ethernet, SNMP, RS-485, «сухие» контакты и др.) не входят в стандартную комплектацию и приобретаются отдельно [citation:1].
Область применения
Благодаря онлайн-топологии, высокой мощности (2700 Вт) и чистой синусоиде на выходе, Штиль STR1103SL идеально подходит для защиты широкого спектра оборудования:
- Серверы и серверные стойки: Обеспечение бесперебойного питания критических бизнес-приложений и баз данных в ЦОД и серверных комнатах [citation:1][citation:8].
- Сетевое оборудование: Коммутаторы, маршрутизаторы, межсетевые экраны, системы хранения данных (NAS) [citation:1].
- Телекоммуникационное оборудование: Узлы связи и передачи данных.
- Системы безопасности: Видеонаблюдение (CCTV), охранно-пожарная сигнализация (ОПС), системы контроля доступа (СКУД) [citation:1][citation:8].
- Медицинское оборудование: Диагностическая аппаратура, системы жизнеобеспечения [citation:1][citation:8].
- Системы отопления и водоснабжения: Газовые котлы, циркуляционные насосы, автоматика котельных [citation:8].
- Промышленные контроллеры и АСУ ТП: Обеспечение стабильности производственных процессов [citation:1].
- Банковское оборудование: Платежные терминалы, банкоматы.
- Бытовая и офисная техника: Компьютеры, оргтехника, бытовая электроника [citation:8].
