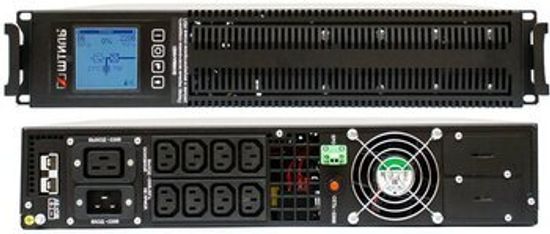

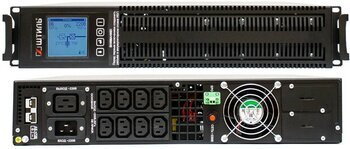

ИБП Штиль STR1103SL (3000 ВА / 2700 Вт) — профессиональная онлайн-защита для серверов и сетевого оборудования
Штиль STR1103SL — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети [1]. Модель выполнена в универсальном черном корпусе, который можно монтировать в 19-дюймовую стойку (2U) или устанавливать на пол, что обеспечивает гибкость размещения в серверных комнатах и ЦОД [6]. Устройство произведено в России, что гарантирует его адаптацию к местным условиям эксплуатации [1].
Основные характеристики
- Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети [1].
- Полная мощность: 3000 ВА [1].
- Активная мощность: 2700 Вт (ватт) — выходной коэффициент мощности 0.9 [1].
- Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) [1].
- Время переключения на батареи: 0 мс (нулевое время — Online топология) [8].
- КПД в режиме on-line: 95% [1].
- КПД в режиме ECO/байпас: 99% [3].
- Интерфейсы управления: Опциональные платы расширения (RS-232, RS-485, USB, mini-USB, Ethernet, «сухие» контакты) — приобретаются отдельно [1].
- Дисплей: Поворотный многофункциональный ЖК-дисплей со встроенным гироскопом, автоматически меняющий ориентацию экрана в зависимости от положения корпуса [1].
- Форм-фактор: Rack/Tower 2U, в комплекте с креплениями для монтажа в 19-дюймовую стойку и упорами для вертикальной установки [1].
- Цвет: Черный [6].
- Габариты (В x Ш x Г) для установки в стойку: 88 x 482 x 595 мм [6].
- Габариты (В x Ш x Г) для напольной установки: 207 x 461 x 595 мм [4].
- Вес: 31 кг [1].
- Уровень шума: 45 дБ (два малошумных вентилятора с адаптивным управлением) [6].
- Гарантия производителя: 24 месяца [1].
- Производство: Россия (ГК «Штиль») [1].
Технические параметры
Входные характеристики
- Номинальное входное напряжение: 220 В [1].
- Предельный диапазон входного напряжения: 90–295 В — важное преимущество для нестабильных сетей, позволяющее оборудованию оставаться от сети даже при значительных отклонениях [1].
- Рабочий диапазон входного напряжения (без перехода на АКБ):
- Частота входного напряжения: 45–65 Гц [1].
- Входной разъем: IEC 320 C20 [1].
- Входной коэффициент мощности: 0.99 — активная коррекция коэффициента мощности (PFC) [1].
- Максимальный входной ток: 13 А [1].
- Совместимость с генератором: Да — благодаря усовершенствованному алгоритму работы корректора коэффициента мощности [1].
- Плавный пуск: Да [1].
Выходные характеристики
- Номинальное выходное напряжение: 220 В (настраивается 220–240 В с шагом 10 В) [1].
- Точность стабилизации напряжения (от батарей): ±2% [1].
- Частота выходного напряжения (от батарей): 50/60 Гц ±0.2% [1].
- Коэффициент нелинейных искажений (THD): <2.5% при линейной нагрузке, <4% при нелинейной нагрузке [1].
- Крест-фактор: 3:1 [1].
- Количество выходных розеток:
- Все розетки с питанием от батарей: Да, с возможностью сегментации на основные и неприоритетные (отключаются при снижении заряда АБ до 20%) [1].
- Встроенный байпас: Автоматический и ручной [1].
Перегрузочная способность
- Режим on-line / от батарей:
- Режим байпас / ECO: 200% — в течение 40 секунд [3].
Параметры аккумуляторной батареи
- Тип батареи: Необслуживаемая свинцово-кислотная (VRLA), герметичная, 12 В [1].
- Количество встроенных АКБ: 6 x 12 В [6].
- Напряжение батарейного массива: 72 В [6].
- Емкость встроенных АКБ: 9 А·ч [1].
- Запас энергии: 648 Вт·ч [3].
- Время автономной работы (ориентировочное):
- Типовое время перезарядки: 8 часов (до 90% емкости) [6].
- Горячая замена батарей (Hot Swap): Да — замена аккумуляторов без выключения защищаемого оборудования [1].
- Расширение времени автономной работы: Подключение внешних батарейных модулей BMRT-72-18 (18 А·ч) для увеличения времени резервирования [1].
- Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [6].
- Интеллектуальное управление АКБ: Термокомпенсация заряда, защита от глубокого разряда, калибровка ёмкости, три типа тестов АКБ (10-секундный, на заданное время, до полного разряда) [1].
Защита и фильтрация
- Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [1].
- Встроенный электронный байпас: Автоматическое переключение питания нагрузки на сеть в случае перегрузки или неисправности ИБП [1].
- Защита от перегрузки и короткого замыкания: Электронная защита с автовосстановлением [1].
- Защита от перегрева: Электронная защита с автовосстановлением [1].
- Защита от импульсных перенапряжений (Surge Protection): Встроенный варистор (2 кВ, 1/50 мкс) [6].
- Фильтр электромагнитных и радиопомех (EMI/RFI): 100 кГц — 30 МГц [1].
- Защита АКБ от глубокого разряда: Отключение АКБ при разряде на 80–85% [1].
- Автоматическое тестирование батарей: 10-секундный, на заданное время, до полного разряда [1].
- Функция автоматического перезапуска: Восстановление работы после устранения причины аварии [1].
- Защита сети (RJ-45): Комбинированные разъемы RJ45 для защиты сетевого кабеля [6].
Управление и мониторинг
- Слоты расширения для SNMP-карт: Два слота для установки опциональных плат мониторинга [1].
- Доступные интерфейсы (на платах расширения):
- Программное обеспечение: Shtyl Device Manager (SDM) и Shut Down Manager для контроля через веб-браузер [1].
- Информативный поворотный ЖК-дисплей: Отображает входное/выходное напряжение, процент загрузки ИБП, напряжение батарей, активную и полную мощность нагрузки, аварии с указанием причин [1].
- Светодиодная индикация: Состояние, сеть, байпас, инвертор, батарея [1].
- Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях [1].
- Порт аварийного отключения (EPO): Удалённое аварийное отключение выходного напряжения [6].
Эксплуатационные характеристики
- Рабочая температура: от +5 до +40 °C [8].
- Температура хранения: от -40 до +40 °C [6].
- Относительная влажность: до 80% (без конденсации) [6].
- Высота над уровнем моря (при работе): до 3000 м [8].
- Степень защиты (IP): IP20 [1].
- Тип охлаждения: Принудительное (два вентилятора с адаптивной скоростью вращения) [1].
- Срок службы: не менее 10 лет [3].
- Сертификация: CE, EAC, ГОСТ [8].
Особенности и преимущества
- Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования [1].
- Широкий диапазон входного напряжения (90–295 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это особенно важно для российских электросетей с нестабильным качеством питания [1].
- Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [1].
- Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 2U) или использоваться как напольный (Tower). В комплекте предусмотрены крепления для стойки [1].
- Масштабируемое время автономной работы: Возможность подключения внешних батарейных модулей BMRT-72-18 позволяет увеличить время резервирования до 15 минут (при 100% нагрузке) [1].
- Горячая замена батарей (Hot Swap): Позволяет заменять аккумуляторы без выключения защищаемого оборудования, что критически важно для систем, работающих 24/7 [1].
- Высокий КПД: 95% в режиме on-line и 99% в режиме ECO — экономия электроэнергии и снижение тепловыделения [3].
- Интеллектуальное управление АКБ: Термокомпенсация заряда, защита от глубокого разряда, калибровка ёмкости и прогнозирование времени автономии продлевают срок службы батарей [1].
- Тихая работа: Два малошумных вентилятора с адаптивным управлением снижают уровень шума при неполной нагрузке [1].
- Поворотный ЖК-дисплей: Удобство мониторинга при любом способе установки (в стойке или на полу) [1].
- Российское производство: Полный цикл разработки и производства в России, адаптация к местным условиям эксплуатации [1].
- Совместимость с генераторами: Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности [1].
- Высокая надежность: Положительные отзывы пользователей подтверждают надежность устройства — ИБП успешно держит серверную нагрузку и ни разу не подвел в условиях частых отключений электроэнергии [2].
Важные замечания по эксплуатации
- Первое включение: Внутренние АКБ изначально не подсоединены к ИБП для предотвращения саморазряда. Перед первым включением необходимо соединить разъем в аккумуляторном отсеке согласно руководству по эксплуатации [1].
- Подключение нагрузки: Розетки на задней панели сегментированы на основные и неприоритетные. При снижении уровня заряда АБ до 20% (значение можно изменить в настройках) происходит обесточивание неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ [1].
- Рекомендуемое расположение: Из-за уровня шума 45 дБ устройство рекомендуется размещать в серверных комнатах, электрощитовых или других технических помещениях, а не в жилых комнатах или открытых офисах [6].
- Подключение к сети: Для подключения к электрической сети используется входной разъем IEC 320 C20. В комплект поставки входит соответствующий силовой кабель [1].
- Установка в стойку: В комплекте предусмотрены крепления для монтажа в 19-дюймовую стойку [1].
- Карты мониторинга: Для организации удаленного управления и мониторинга требуется приобрести опциональные карты расширения (SNMP, Ethernet, USB и др.) [1].
Комплектация
Стандартный комплект поставки Штиль STR1103SL включает:
- Источник бесперебойного питания Штиль STR1103SL — 1 шт.
- Сетевой кабель (IEC 320 C20) — 1 шт.
- Крепления для монтажа в 19-дюймовую стойку — 1 комплект [1].
- Руководство пользователя — 1 шт.
- Гарантийный талон — 1 шт.
Примечание: Карты мониторинга для удаленного управления (Ethernet, SNMP, RS-485, «сухие» контакты и др.) не входят в стандартную комплектацию и приобретаются отдельно [1].
Аксессуары и опции
Для расширения функциональности ИБП доступны следующие аксессуары:
- Внешний батарейный модуль BMRT-72-18: Для увеличения времени автономной работы [1].
- Платы расширения (с интерфейсами RS-232, RS-485, USB, mini-USB, Ethernet, «сухие» контакты): Для организации локального/удаленного мониторинга [1].
- SNMP-карта (Network Management Card): Для установки в слот расширения, обеспечивает удалённое управление через веб-интерфейс и SNMP, а также интеграцию с системами мониторинга [1].
- Сменный батарейный модуль: Для замены вышедших из строя батарей.
Область применения
Благодаря онлайн-топологии, высокой мощности (2700 Вт) и чистой синусоиде на выходе, Штиль STR1103SL идеально подходит для защиты широкого спектра оборудования:
- Серверы и серверные стойки в ЦОД и серверных комнатах: Обеспечение бесперебойного питания критических бизнес-приложений, баз данных и виртуальных сред [1].
- Сетевое оборудование: Коммутаторы, маршрутизаторы, межсетевые экраны, системы хранения данных (NAS) [8].
- Телекоммуникационное оборудование и узлы связи: Обеспечение непрерывности связи [8].
- Системы безопасности: Видеонаблюдение (CCTV), охранно-пожарная сигнализация (ОПС), системы контроля доступа (СКУД) [1].
- Автоматизированные системы управления производственными процессами (АСУ ТП): Обеспечение стабильности производственных процессов [1].
- Медицинское оборудование: Диагностическая аппаратура [6].
- Банковское оборудование и платежные терминалы: Защита финансовых операций [6].
- Электрочувствительная бытовая техника: Защита дорогостоящей электроники [1].
