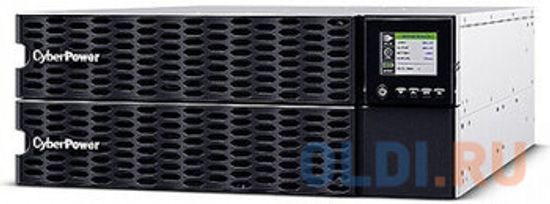

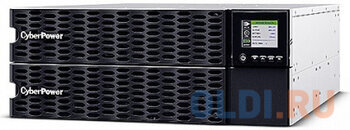

ИБП CyberPower OL10KERTHD (10000 ВА / 10000 Вт) — флагманская онлайн-защита для ЦОД и серверных
CyberPower OL10KERTHD — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети [1]. Модель выполнена в универсальном корпусе высотой 4U, который можно монтировать в 19-дюймовую стойку или устанавливать на пол, что обеспечивает гибкость размещения в центрах обработки данных (ЦОД) и крупных серверных комнатах [1]. Уникальной особенностью данной модели является коэффициент мощности PF=1, что означает способность отдавать полную мощность 10000 ВА в виде активной мощности 10000 Вт — критически важное преимущество для современного оборудования с активной коррекцией коэффициента мощности (PFC) [1].
Основные характеристики
- Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети [1].
- Полная мощность: 10000 ВА [1].
- Активная мощность: 10000 Вт (ватт) — выходной коэффициент мощности PF=1 [1].
- Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [1].
- Время переключения на батареи: 0 мс (нулевое время — Online топология) [1].
- КПД в режиме ECO: >98% — энергосберегающий режим для снижения эксплуатационных расходов [1].
- Интерфейсы управления: USB, RS-232, сухие контакты (Dry Contact), порт аварийного отключения (EPO), слот расширения для SNMP-карты [1].
- SNMP-карта RMCARD205: Предустановлена в комплекте поставки — обеспечивает удаленный мониторинг и управление через веб-интерфейс и SNMP [1].
- Дисплей: Поворотный многофункциональный цветной ЖК-дисплей с углом наклона 18° для интуитивного мониторинга и управления [1].
- Форм-фактор: Rack/Tower 4U, в комплекте с направляющими для монтажа в 19-дюймовую стойку [1].
- Габариты (Ш x Г x В): 433 x 720 x 173 мм [1].
- Вес: 71.2 кг [1].
- Уровень шума: 43-66 дБ (в зависимости от нагрузки) [1].
- Гарантия производителя: 3 года (включая батареи) [1].
Технические параметры
Входные характеристики
- Номинальное входное напряжение: 200/208/220/230/240 В (настраивается пользователем) [1].
- Диапазон входного напряжения (без перехода на АКБ):
- Частота входного напряжения: 50/60 Гц ±10% (автоматическое определение) [1].
- Входной разъем: Клеммная колодка (Hardwire Terminal Block) — для профессионального монтажа [1].
- Входной коэффициент мощности: 0.99 — активная коррекция коэффициента мощности (PFC) [1].
- Номинальный входной ток: 54 А [1].
- Совместимость с генератором: Да — обеспечивает стабильное питание при использовании генератора [1].
- Двойные входы питания (Dual Power Inputs): Да — повышает надежность и отказоустойчивость [1].
Выходные характеристики
- Номинальное выходное напряжение: 200/208/220/230/240 В (настраивается пользователем) [1].
- Точность стабилизации напряжения (от батарей): ±2% [1].
- Частота выходного напряжения (от батарей): 50/60 Гц ±0.5% [1].
- Коэффициент нелинейных искажений (THD): <3% при линейной нагрузке, <5% при нелинейной нагрузке [1].
- Количество выходных розеток: 11 [1].
- Управляемые группы розеток: 1 критическая нагрузка (Critical Load) и 10 некритических (Non-critical Load) — позволяет продлить время работы важного оборудования за счет отключения второстепенного [1].
- Крест-фактор: 3:1 [1].
- Встроенный байпас: Автоматический и ручной — для обслуживания без отключения нагрузки [1].
Перегрузочная способность
- Режим от сети: 105–125% нагрузки — 1 минута, 125–150% нагрузки — 10 секунд [1].
- Режим от батарей: 105–130% нагрузки — 10 секунд, 130–150% нагрузки — 2 секунды [1].
- Режим байпас: Защита автоматическим выключателем (Circuit Breaker) [1].
Параметры аккумуляторной батареи
- Тип батареи: Необслуживаемая свинцово-кислотная (VRLA), герметичная, 12 В, 9 А·ч [1].
- Количество батарей: 16 шт. (2 сменных батарейных модуля RBP0159 по 8 батарей каждый) [1].
- Напряжение батарейного массива: 192 В [1].
- Запас энергии: 1728 Вт·ч.
- Время автономной работы (приблизительно):
- Типовое время перезарядки: 4 часа (до 90% емкости) [1].
- Горячая замена батарей (Hot Swap): Да — замена батарейных модулей без выключения защищаемого оборудования (требуется квалифицированный персонал) [1].
- Сменный батарейный модуль: RBP0159 [1].
- Расширение времени автономной работы: Подключение до 10 внешних батарейных модулей BPE192VL2U01 (со встроенным зарядным устройством) [1].
- Smart Battery Management (SBM): Интеллектуальное управление батареями для продления их срока службы [1].
- Battery Equalization Technology: Технология выравнивания напряжения батарей для увеличения их срока службы [5].
- Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [1].
Время автономной работы с внешними батарейными модулями
При подключении внешних батарейных модулей BPE192VL2U01 (каждый модуль добавляет 16 батарей 12 В, 9 А·ч):
- 1 внешний модуль (суммарно 32 батареи): 50% нагрузка — до 25 минут, полная нагрузка — до 8 минут.
- 5 внешних модулей (суммарно 96 батарей): 50% нагрузка — до 2 часов, полная нагрузка — до 40 минут.
- 10 внешних модулей (суммарно 176 батарей): 50% нагрузка — до 4 часов, полная нагрузка — до 1.5 часов.
Защита и фильтрация
- Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [1].
- Внутренний байпас (автоматический и ручной): Обеспечивает питание нагрузки напрямую от сети в случае перегрузки или неисправности ИБП [1].
- Защита от импульсных перенапряжений (Surge Protection): Энергия поглощения 2430 Дж — отличная защита от грозовых разрядов и мощных скачков напряжения [1].
- Фильтр электромагнитных и радиопомех (EMI/RFI): Входной и выходной фильтры [1].
- Защита линии связи: Комбинированные порты RJ11/RJ45 для защиты телефонной линии и сетевого кабеля [1].
- Защита от перегрузки и короткого замыкания: Автоматический выключатель и внутреннее ограничение тока [1].
- Защита АКБ от глубокого разряда: Автоматическое отключение нагрузки при критическом напряжении.
- Автоматическое тестирование батарей: Периодическая самодиагностика [1].
- Функция автоматического перезапуска: Восстановление работы после разряда батарей при восстановлении сети.
- Защита от обратного питания (Backfeed Protection): Предотвращает подачу напряжения в сеть при отключении питания [1].
Управление и мониторинг
- Предустановленная SNMP-карта RMCARD205: Обеспечивает удаленный мониторинг и управление через веб-интерфейс и SNMP, а также интеграцию с системами мониторинга (Zabbix, SolarWinds и др.) [1].
- Программное обеспечение PowerPanel Business Edition: В комплекте для мониторинга и корректного завершения работы физических и виртуальных серверов [1].
- Информативный цветной ЖК-дисплей: Отображает тип операции, состояние питания, состояние батареи, уровень нагрузки, неисправности и журнал событий; автоматически поворачивает изображение при смене ориентации; имеет угол наклона 18° для удобного просмотра [1].
- Порт аварийного отключения (EPO): Удалённое аварийное отключение выходного напряжения [1].
- Сухие контакты (Dry Contact): Для интеграции с внешними системами сигнализации и управления [1].
- Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке, перегреве, неисправностях и необходимости замены батарей [1].
- Совместимость с виртуализацией: Поддержка VMware, Hyper-V, Red Hat, Citrix [1].
- Сервис PowerPanel Cloud: 30 дней бесплатного пробного периода [1].
- Возможность обновления прошивки (Upgradeable UPS Firmware): Для поддержания актуальности функций и безопасности [5].
- Многоззычный интерфейс: Поддержка английского, испанского, французского и немецкого языков [5].
Эксплуатационные характеристики
- КПД в режиме on-line: Высокий (благодаря онлайн-топологии).
- КПД в режиме ECO: >98% [1].
- Уровень шума: 43-66 дБ (в зависимости от нагрузки) — регулируется 7-скоростным вентилятором с адаптивным управлением [1].
- Рабочая температура: от 0 до +40 °C [1].
- Температура хранения: от -5 до +45 °C [1].
- Относительная влажность: 0–90% (при работе), 0–95% (при хранении) [1].
- Высота над уровнем моря (при работе): до 3000 м [1].
- Тепловыделение: 2044 BTU/ч [1].
- Материал корпуса: Металл (сталь) [1].
- Степень защиты (IP): IP20.
- Сертификация: CE, EAC, RCM, RoHS [1].
- Energy Star Certified: Да [1].
Особенности и преимущества
- Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования [1].
- Коэффициент мощности PF=1: ИБП может отдавать полную мощность 10000 ВА в виде активной мощности 10000 Вт, что идеально для современных серверов с активной коррекцией коэффициента мощности (PFC) [1].
- Высокая плотность мощности в компактном 4U-корпусе: 10 кВт мощности в корпусе высотой 173 мм [1].
- Широкий диапазон входного напряжения (120–280 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это особенно важно для регионов с нестабильным электроснабжением [1].
- Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [1].
- Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 4U) или использоваться как напольный (Tower). В комплекте предусмотрены направляющие для монтажа в стойку и подставки для вертикальной установки [1].
- Масштабируемое время автономной работы: Возможность подключения до 10 внешних батарейных модулей позволяет увеличить время резервирования до нескольких часов [1].
- Горячая замена батарей (Hot Swap): Позволяет заменять аккумуляторные модули без выключения защищаемого оборудования, что критически важно для систем, работающих 24/7 [1].
- Энергоэффективность: Режим ECO с КПД >98% снижает эксплуатационные расходы и тепловыделение [1].
- Интеллектуальное управление батареями: Технологии Smart Battery Management (SBM) и Battery Equalization продлевают срок службы аккумуляторов [1].
- Гибкость управления: Наличие USB, RS-232, сухих контактов, порта EPO и предустановленной SNMP-карты обеспечивает интеграцию в любую ИТ-инфраструктуру [1].
- Совместимость с генераторами: Специальный режим работы гарантирует стабильное питание при использовании генератора [1].
- Комплексная защита: Защита от импульсных перенапряжений (2430 Дж), фильтрация помех и защита линий связи RJ11/RJ45 [1].
- Двойные входы питания (Dual Power Inputs): Повышенная отказоустойчивость за счет возможности подключения к двум независимым источникам питания [1].
- Управляемые группы розеток: Сегментация нагрузки на критическую и некритическую позволяет отключать второстепенное оборудование при низком заряде батареи, продлевая время работы важных устройств [1].
- Длительная гарантия: 3 года на ИБП и батареи, а также гарантия на подключенное оборудование до $300,000 [1].
Важные замечания по эксплуатации
- Профессиональная установка: ИБП требует квалифицированного монтажа, так как использует клеммное подключение входной сети [1].
- Рекомендуемое расположение: Из-за уровня шума до 66 дБ устройство рекомендуется размещать в серверных комнатах, ЦОД или других технических помещениях, а не в открытых офисах [1].
- Охлаждение: Устройство оснащено 7-скоростным вентилятором с адаптивным управлением, который регулирует обороты в зависимости от нагрузки, что снижает уровень шума при неполной загрузке [1].
- Батарейные модули: Сменные батарейные модули RBP0159 имеют значительный вес (каждый около 35 кг) и требуют осторожного обращения при замене [1].
Комплектация
Стандартный комплект поставки CyberPower OL10KERTHD включает [1]:
- Источник бесперебойного питания CyberPower OL10KERTHD — 1 шт.
- SNMP-карта RMCARD205 (предустановленная) — 1 шт.
- 2 сменных батарейных модуля RBP0159 (предустановлены) — 2 шт.
- Направляющие для монтажа в 19-дюймовую стойку — 1 комплект
- Крепления для стойки (Rackmount Ears) — 1 комплект
- Крышка клеммной колодки — 1 шт.
- Комплект винтов — 1 комплект
- USB-кабель — 1 шт.
- Последовательный кабель (RS-232) — 1 шт.
- Руководство пользователя — 1 шт.
- Карточка регистрации продукта — 1 шт.
Примечание: Внешние батарейные модули (EBM) для увеличения времени автономной работы не входят в стандартную комплектацию и приобретаются отдельно [1].
Аксессуары и опции
Для расширения функциональности ИБП доступны следующие аксессуары:
- Внешний батарейный модуль BPE192VL2U01: Для увеличения времени автономной работы (до 10 модулей) [1].
- Сменный батарейный модуль RBP0159: Для замены вышедших из строя батарей [1].
- Дополнительные направляющие для стойки: Для удобной установки в серверный шкаф.
Область применения
Благодаря онлайн-топологии, высокой мощности (10000 Вт), коэффициенту мощности PF=1 и чистой синусоиде на выходе, CyberPower OL10KERTHD идеально подходит для защиты широкого спектра оборудования:
- Центры обработки данных (ЦОД) и серверные комнаты: Обеспечение бесперебойного питания критических бизнес-приложений, баз данных и виртуальных сред [1].
- Серверы и серверные стойки: Питание мощных серверных систем и оборудования для виртуализации [8].
- Системы хранения данных (NAS, SAN): Защита массивов данных от повреждения при аварийном отключении [8].
- Телекоммуникационное оборудование и узлы связи: Обеспечение непрерывности связи.
- Промышленные контроллеры и АСУ ТП: Обеспечение стабильности производственных процессов.
- Медицинское оборудование: Защита диагностической аппаратуры и систем жизнеобеспечения.
- Банковское оборудование и процессинговые центры: Защита финансовых операций.
