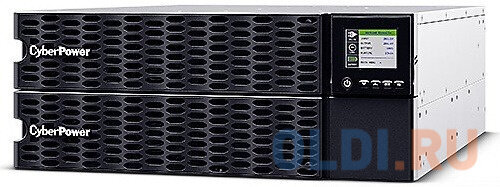

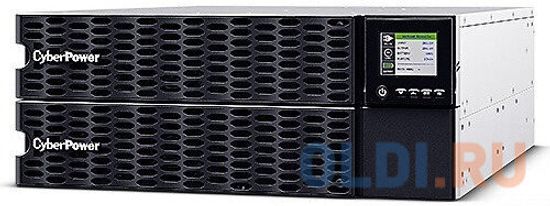

ИБП CyberPower Smart App Online OL10KERTHD — флагманский онлайн-источник 10 кВА с двойным преобразованием для крупных ЦОД и промышленных объектов
CyberPower Smart App Online OL10KERTHD — это источник бесперебойного питания с технологией двойного преобразования (on-line), представляющий собой высокопроизводительное решение для обеспечения бесперебойным питанием критически важного оборудования суммарной мощностью до 10000 ВА / 10000 Вт [1][3]. Модель относится к профессиональной серии Smart App Online HD и предназначена для защиты крупных серверных, центров обработки данных (ЦОД), телекоммуникационных узлов, систем хранения данных (NAS/Storage), медицинского и лабораторного оборудования, а также других ответственных устройств, предъявляющих повышенные требования к качеству электропитания [2][5]. Устройство выполнено в универсальном форм-факторе высотой 4U для монтажа в 19-дюймовую стойку или напольного размещения, обеспечивая максимальную гибкость инсталляции [1][2].
Основные характеристики
- Производитель: CyberPower (Тайвань) [1][2].
- Модель: Smart App Online OL10KERTHD (OL10KRTHD) [1][8].
- Номинальная мощность (полная/активная): 10000 ВА / 10000 Вт (коэффициент мощности 1.0) [1][2].
- Топология: On-line с двойным преобразованием (VFI) [1][3].
- Форм-фактор: Универсальный (стоечное исполнение 19", 4U / напольный) [1][2].
- Выходные разъемы с батарейной поддержкой: 6 x IEC 320 C13 + 4 x IEC 320 C19 + 1 x клеммная колодка [1][3].
- Входной разъем: Клеммная колодка (жесткое подключение) [1][3].
- Встроенные АКБ: 16 свинцово-кислотных аккумуляторов 12 В / 9 А·ч (2 сменных комплекта RBP0159) [1][8].
- Цвет корпуса: Черный/серый [1][3].
- Габариты (ШxГxВ): 433 x 720 x 173 мм [1][4].
- Вес нетто: 71,2 кг [1][3].
- Гарантия производителя: 2–3 года (в зависимости от региона) [2][4].
Назначение
ИБП CyberPower OL10KERTHD разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность, надежность и чистота выходного сигнала [2][5]. Устройство оптимизировано для следующих задач:
- Защита крупных серверных и центров обработки данных (ЦОД): питание мощных серверов, блейд-систем, систем хранения данных и телекоммуникационного оборудования [2][8].
- Оборудование телекоммуникаций и связи: обеспечение бесперебойной работы активного сетевого оборудования, VoIP-систем и систем передачи данных [2][5].
- Медицинское и лабораторное оборудование: защита диагностических приборов и лабораторных систем, требующих стабильного электропитания [2].
- Промышленное оборудование и системы автоматизации (АСУ ТП): питание контрольно-измерительных приборов и устройств управления [2].
- Интеграция в системы мониторинга: благодаря наличию портов USB, RS-232, разъема EPO, сухих контактов и предустановленной SNMP-карты (RMCARD205), устройство легко интегрируется в ИТ-инфраструктуру для удаленного мониторинга и управления через ПО PowerPanel® Business Edition [1][8].
- Совместимость с генераторами: широкий диапазон входных параметров и функция автоопределения частоты обеспечивают корректную работу при питании от генераторных установок [2][8].
- Создание систем с длительным временем автономии: возможность подключения до 10 внешних батарейных модулей BPE192VL2U01 для увеличения времени автономной работы [2][8].
Возможности
- Технология двойного преобразования (on-line): обеспечивает идеальную чистую синусоиду на выходе с искажениями менее 3% при линейной нагрузке, полную изоляцию нагрузки от всех проблем входной сети и мгновенный переход на батареи без разрыва (0 мс) [1][8].
- Высокий коэффициент мощности (PF=1.0): позволяет использовать всю мощность ИБП для активной нагрузки без необходимости завышения запаса мощности [2][8].
- Высокая эффективность и режим ECO: энергосберегающий режим GreenPower UPS™ ECO Mode позволяет достигать эффективности более 98%, снижая потери электроэнергии и эксплуатационные расходы [2][8].
- Широкий диапазон входного напряжения: устройство способно работать при напряжении от 120 до 280 В (в зависимости от нагрузки) без перехода на питание от АКБ, что продлевает срок службы батарей и позволяет работать в нестабильных сетях [2][8].
- Масштабируемость времени автономной работы: возможность подключения до 10 внешних батарейных модулей BPE192VL2U01 для значительного увеличения времени автономной работы [2][8].
- Технология Smart Battery Management (SBM): интеллектуальное управление батареями с функцией выравнивания заряда (Battery Equalization Technology) продлевает срок службы аккумуляторов, оптимизируя процессы заряда и разряда [2][8].
- Технология быстрой зарядки (Fast Charge Technology): позволяет восстановить заряд батарей от 0 до 90% всего за 4 часа, независимо от количества подключенных внешних модулей [2][8].
- Горячая замена батарей (Hot-swap): возможность замены аккумуляторных блоков без отключения нагрузки [2][5].
- Функция "холодного старта" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети [2][6].
- Автоматический и ручной байпас (BYPASS): обеспечивает возможность обслуживания ИБП без отключения нагрузки или переключение на питание от сети при перегрузке или неисправности [1][2].
- Удаленное аварийное отключение (EPO): разъем для интеграции в центральную систему безопасности объекта [1][2].
- Защита от импульсных помех: поглощаемая энергия импульса составляет 2430 Дж, также присутствует защита телефонной линии (RJ-11) и локальной сети (RJ-45) [1][3].
- Фильтрация электромагнитных и радиочастотных помех (EMI/RFI): обеспечивает чистое питание для чувствительного оборудования [2][8].
Время автономной работы от встроенных и внешних АБ
Зависимость времени автономной работы OL10KERTHD на встроенных батареях (16×12 В / 9 А·ч, два комплекта RBP0159) от уровня нагрузки [1][8]:
- При 50% нагрузке (5000 Вт): 8,3 минуты.
- При 80% нагрузке (8000 Вт): 3,8 минуты [6].
- При полной нагрузке (10000 Вт): 2,4 минуты.
Важное примечание: время автономной работы может быть значительно увеличено путем подключения до 10 внешних батарейных модулей BPE192VL2U01 [2][6].
Особенности
- Высокая плотность мощности: компактный корпус высотой 4U позволяет экономить место в серверной стойке по сравнению с аналогами, требующими 6U, что дает больше пространства для развития инфраструктуры [2][8].
- Инновационный полноцветный ЖК-дисплей с автоповоротом: обеспечивает удобство считывания информации при любом способе установки (в стойку или на пол). Цветовая индикация (зеленый, желтый, красный) наглядно отображает статус ИБП и состояние питания. Дисплей предоставляет информацию о состоянии UPS, журнал событий и диагностику [2][8].
- Предустановленная сетевая карта управления RMCARD205: обеспечивает готовность к удаленному мониторингу и управлению по сети (SNMP, HTTP) прямо из коробки, позволяя управлять до 50 клиентами через веб-браузер, интерфейс командной строки (CLI) или систему управления сетью (NMS) [1][8].
- Входной разъем: клеммная колодка для жесткого подключения. Выходные соединения: комбинация из 6 розеток IEC 320 C13, 4 розеток IEC 320 C19 и клеммной колодки для гибкого подключения различного оборудования [1][3].
- Сменные батарейные модули: 2 сменных комплекта батарей RBP0159, каждый из которых содержит 8 аккумуляторов 12 В / 9 А·ч. Снятие передней панели для замены батарей не требует инструментов (toolless front panel) [2][8].
- Входной автоматический выключатель: обеспечивает защиту от случайного отключения питания при обслуживании [2][8].
- Управляемые группы розеток (Critical & Non-Critical Load Banks): позволяет максимизировать время автономной работы за счет отключения некритичной нагрузки [2][8].
- Режим преобразователя частоты (Converter Mode): предоставляет гибкость для установки выходной частоты (50/60 Гц) независимо от входной частоты [2][8].
- Интерфейсы управления: USB HID, RS-232, сухие контакты (Dry Contact), разъем EPO [1][2].
- Программное обеспечение: PowerPanel® Business Edition для локального и удаленного мониторинга и управления, совместимость с системами виртуализации [2][8].
- Уровень шума: динамический, от 43 до 66 дБ(А) в зависимости от нагрузки, благодаря 7-скоростному вентилятору с автоматическим управлением [2][6][8].
- Рабочая температура: 0 – +40 °C [1][6].
- Класс защиты: IP20 [4][6].
- Тепловыделение: 2156 кДж/ч (2044 BTU/ч) [3][5].
- Сменные батарейные модули: RBP0159 [1][8]. Внешние батарейные модули: BPE192VL2U01 (до 10 шт.) [2][6].
- Комплект поставки: ИБП со встроенными батареями, левый и правый рельсы для монтажа в стойку, левый и правый подвесные кронштейны, кабель USB, кабель Serial (RS-232), уши крепления в стойку, заглушки для отверстий, резиновые ножки, подставки, отвертка, руководство пользователя [2][8].
- Цена на рынке: варьируется от 731 756 до 1 358 300 рублей в зависимости от поставщика [1][3][6].
- Сертификаты: CE, EAC, RoHS, Energy Star [2][3][8].
Технические характеристики
Электрические параметры [1][2][8]
- Номинальное входное напряжение: 200-240 В (настраивается 200/208/220/230/240 В).
- Диапазон входного напряжения при работе от сети (без перехода на АБ):
- 180-280 В при 0-100% нагрузке;
- 160-280 В при 0-75% нагрузке;
- 140-280 В при 0-50% нагрузке;
- 120-280 В при 0-25% нагрузке.
- Входная частота: 40 – 70 Гц (автоопределение).
- Входной коэффициент мощности: 0,99.
- Входной автоматический выключатель: 70 А.
- Выходное напряжение (от батарей): 200/208/220/230/240 В ±2% (настраивается).
- Выходная частота (от батарей): 50/60 Гц ±0,25 Гц.
- Форма выходного сигнала: Чистая синусоида.
- Коэффициент нелинейных искажений выходного напряжения: THD < 3% при линейной нагрузке, < 5% при нелинейной нагрузке.
- Точность стабилизации выходного напряжения: ±2%.
- Время переключения на батареи: 0 мс.
Батареи и зарядка [1][2][8]
- Тип батарей: Свинцово-кислотные, герметичные, необслуживаемые (VRLA).
- Количество аккумуляторов в комплекте: 16 (12 В, 9 А·ч).
- Сменный батарейный комплект: RBP0159 (2 шт.).
- Номинальное напряжение АБ: 192 В.
- Время зарядки (до 90%): 4 часа (Fast Charge Technology).
- Замена батарей пользователем: Нет (требуется квалифицированный специалист).
- Горячая замена батарей: Да.
- Возможность подключения внешних батарейных модулей: Да, до 10 шт. (BPE192VL2U01).
Интерфейсы и управление [1][2][8]
- Дисплей: Многофункциональный полноцветный ЖК-дисплей с автоповоротом.
- Светодиодные индикаторы: Питание (белый).
- Порты управления: USB 2.0 Type-B (HID), RS-232 (COM).
- Слот расширения: SmartSlot (занят предустановленной картой).
- Предустановленная сетевая карта: RMCARD205 (SNMP/HTTP-управление).
- Сухие контакты (Dry Contact): Да (в комбинированном порту).
- Аварийное отключение питания (EPO): Да.
- Защита телефонной линии/локальной сети: RJ-11/RJ-45 combo.
- Звуковая сигнализация: Да (сигнал перехода на батареи, низкого заряда, перегрузки, неисправности).
- Программное обеспечение: PowerPanel® Business Edition (доступно для загрузки).
- Обновление прошивки: Да (апгрейд прошивки UPS).
Защита и фильтрация [1][2][8]
- Поглощаемая энергия импульса (Surge rating): 2430 Дж.
- Фильтрация EMI/RFI: Да.
- Защита от перегрузки и КЗ: Да (автоматический выключатель, внутреннее ограничение тока).
- Защита от перегрева: Да.
- Защита от обратного тока питания (Backfeed Protection): Да.
Физические характеристики и условия эксплуатации [1][2][4][6][8]
- Форм-фактор: Стоечный (Rackmount), 4U / Напольный (Tower).
- Габариты (Ш x Г x В): 433 x 720 x 173 мм.
- Вес (нетто): 71,2 кг.
- Вес (брутто): 90,7 кг.
- Уровень шума: 43–66 дБ(А) (в зависимости от нагрузки).
- Тепловыделение: 2156 кДж/ч (2044 BTU/ч).
- Рабочая температура: 0 – 40 °C.
- Температура хранения: -5 – 45 °C.
- Относительная влажность при работе: 0 – 90% (без конденсации).
- Максимальная рабочая высота над уровнем моря: 3000 м.
- Класс защиты: IP20.
- Материал корпуса: Металл.
- Сертификаты и стандарты: CE, EAC, RoHS, Energy Star.
- Гарантия производителя: 2-3 года (в зависимости от региона) [2][4][8].
- Страна производства: Китай [2][4][6].
Комплект поставки [2][8]
В стандартную комплектацию CyberPower Smart App Online OL10KERTHD входят: ИБП со встроенными батареями, левый и правый рельсы для монтажа в стойку, левый и правый подвесные кронштейны, крышка клеммной колодки, кабель USB, кабель Serial (RS-232), уши крепления в стойку (2 шт.), набор винтов (8x M5 x 7L, 12x M5 x 12L, 6x M5 x 6L), пластиковые шайбы (8 шт.), заглушки для отверстий (18 шт.), резиновые ножки (12 шт.), подставки (2 шт.), отвертка, руководство пользователя, краткое руководство по установке, гарантийная карта.
Опции и аксессуары [1][2][6][8]
- Внешний батарейный модуль (EBM): BPE192VL2U01 (до 10 шт.) для увеличения времени автономной работы.
- Сменный комплект батарей (RBP): RBP0159.
- Карты мониторинга и управления: RCCARD100, RWCCARD100, RWCCARD101 (для последовательного соединения), RELAYIO500, RELAYIO501 (карты сухих контактов).
Достоинства и преимущества
- Максимальный уровень защиты (On-Line VFI): технология двойного преобразования обеспечивает наилучшее качество электропитания с идеальной чистой синусоидой, нулевым временем переключения и полной изоляцией от сети [1][8].
- Высокая эффективность и коэффициент мощности 1.0: КПД до 98% в режиме ECO и PF=1.0 снижают эксплуатационные расходы и позволяют использовать всю мощность ИБП для активной нагрузки [2][8].
- Компактная конструкция высокой плотности (4U): экономит место в серверной стойке, занимая всего 4U, что меньше, чем у многих конкурентов [2][8].
- Масштабируемость времени автономной работы: возможность подключения до 10 внешних батарейных модулей позволяет наращивать время резервирования от нескольких минут до нескольких часов [2][8].
- Готовность к удаленному управлению "из коробки": предустановленная SNMP-карта RMCARD205 и ПО PowerPanel Business Edition обеспечивают полный контроль над энергопитанием критически важных систем [1][8].
- Инновационный цветной ЖК-дисплей с автоповоротом: позволяет легко контролировать состояние сети и ИБП, а также настраивать параметры локально с отображением точного времени автономной работы и цветовой индикацией режимов [2][8].
- Интеллектуальное управление батареями (SBM) и функция выравнивания заряда: продлевают срок службы аккумуляторов и обеспечивают их надежную работу [2][8].
- Горячая замена батарей и удобное обслуживание: снятие передней панели без инструментов (toolless) и возможность горячей замены упрощают техническое обслуживание [2][5
