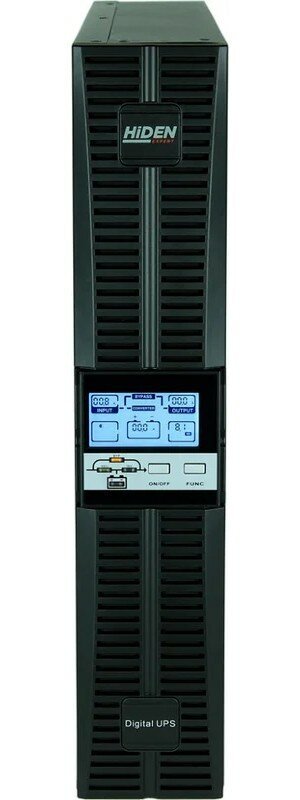

Источник бесперебойного питания Hiden EXPERT UDC9206H-RT: профессиональное решение для ответственных задач с масштабируемой автономией
Hiden EXPERT UDC9206H-RT — это мощный однофазный источник бесперебойного питания (ИБП) с онлайн-топологией (двойное преобразование), предназначенный для обеспечения бесперебойным и качественным электропитанием критически важного оборудования в серверных, телекоммуникационных и промышленных средах [citation:2]. Модель относится к профессиональной серии EXPERT и ориентирована на задачи, требующие не только стабилизации и защиты, но и возможности создания систем с практически неограниченным временем автономной работы за счет подключения внешних батарейных массивов [citation:5].
Основные характеристики
- Тип устройства: Онлайн ИБП (On-Line) с двойным преобразованием энергии [citation:2][citation:3].
- Полная/активная мощность: 6000 В·А / 6000 Вт (коэффициент мощности PF = 1) [citation:5][citation:9].
- Фазы входа/выхода: 1 фаза на входе / 1 фаза на выходе [citation:5][citation:8].
- Форма выходного сигнала: Чистая синусоида [citation:3][citation:4].
- Форм-фактор: Универсальный (Rack/Tower) высотой 2U для монтажа в 19" стойку или напольной установки [citation:2][citation:5].
- Тип подключения нагрузки и сети: Клеммная колодка (винтовые зажимы) [citation:1][citation:3].
Назначение
Данный ИБП разработан для защиты оборудования с повышенными требованиями к качеству и надежности электропитания [citation:5]. Благодаря онлайн-топологии он полностью изолирует нагрузку от всех видов помех и перепадов в питающей сети. Идеально подходит для питания серверов, систем хранения данных, активного сетевого оборудования, стоек АСУ ТП и другого промышленного оборудования [citation:2][citation:8].
Возможности
- Масштабируемое время автономии: ИБП не имеет встроенных аккумуляторов и предназначен для работы исключительно с внешними батарейными блоками [citation:2][citation:5]. Это позволяет гибко настраивать время работы оборудования при отключении сети, начиная от десятков минут и заканчивая несколькими часами и даже сутками.
- Гибкость конфигурации батарей: Поддерживает настройку под разное количество внешних АКБ: 16, 18 или 20 штук (с возможностью расширения до 22-24 шт.), что соответствует напряжению шины постоянного тока 192, 216 или 240 В [citation:2][citation:3][citation:6].
- Интеллектуальное зарядное устройство: Встроенное зарядное устройство с трехступенчатым алгоритмом заряда обеспечивает ток до 5 А, гарантируя эффективный и безопасный заряд батарейной батареи большой емкости [citation:5][citation:7].
- Высокий КПД: Эффективность до 95% в режиме двойного преобразования и до 98% в экономичном режиме (ECO) снижает эксплуатационные расходы и тепловыделение [citation:2][citation:5].
- Параллельная работа: Поддерживает возможность параллельного подключения до 4 ИБП для организации резервирования (N+X) или увеличения выходной мощности [citation:2][citation:5].
- Работа с генератором: Имеет функцию совместимости и настройки для работы от дизель-генераторной установки [citation:2][citation:8].
Особенности
- Чистая синусоида и стабилизация: Технология двойного преобразования обеспечивает на выходе идеальную синусоиду с точностью ±1%, защищая даже самое чувствительное оборудование [citation:5][citation:7].
- Расширенные коммуникации: Оснащен портами USB и RS-232 для локального мониторинга, а также слотом для опциональной установки SNMP-карты, что позволяет интегрировать ИБП в систему удаленного управления сетью [citation:2][citation:5].
- Порт EPO: Наличие порта аварийного отключения (Emergency Power Off) позволяет дистанционно и мгновенно обесточить нагрузку в экстренной ситуации [citation:2][citation:3].
- Информативный ЖК-дисплей: Цветной ЖК-дисплей на передней панели отображает все ключевые параметры работы ИБП, состояние нагрузки и батарей, а также позволяет производить тонкую настройку параметров [citation:2][citation:9].
- "Холодный старт": Функция запуска ИБП от аккумуляторов при полном отсутствии напряжения в сети, что позволяет включить оборудование даже в условиях полного обесточивания [citation:2][citation:9].
- Сервисный байпас: Наличие механического байпаса позволяет проводить сервисное обслуживание или замену ИБП без отключения подключенной нагрузки [citation:2].
Технические характеристики
Электрические параметры (вход/выход)
- Номинальное входное напряжение: 200/208/220/230/240 В (настраивается) [citation:5][citation:8].
- Диапазон входного напряжения (без перехода на батареи): 110 – 288 В [citation:3][citation:7].
- Диапазон входной частоты: 40 – 70 Гц [citation:5][citation:7].
- Входной коэффициент мощности: > 0.99 [citation:5][citation:7].
- Номинальное выходное напряжение: 220/230/240 В (PF=1); 200/208 В (PF=0,9) [citation:5][citation:8].
- Точность выходного напряжения: ±1% [citation:4][citation:7].
- Время переключения на батареи: 0 мс [citation:3][citation:7].
- КПД в режиме Online: 94,5% [citation:5][citation:8].
- КПД в ECO-режиме: 98% [citation:2][citation:3].
Аккумуляторная батарея и заряд
- Наличие встроенных АКБ: Нет (требуются внешние) [citation:4][citation:5].
- Тип рекомендуемых АКБ: Герметичные свинцово-кислотные (AGM VRLA) [citation:2][citation:7].
- Количество внешних АКБ (настраиваемое): 16, 18 или 20 шт. (до 24 шт.) [citation:2][citation:3][citation:9].
- Напряжение на шине DC (под нагрузкой): ±192В, ±216В, ±240В (соответственно количеству АКБ) [citation:9].
- Зарядный ток (макс.): 5 А (настраиваемый) [citation:1][citation:4].
- Режим заряда: Трехступенчатый интеллектуальный [citation:5][citation:7].
Интерфейсы и управление
- Коммуникационные порты: RS-232, USB [citation:2][citation:3].
- Слот расширения: 1 x слот для опциональных карт (SNMP, сухие контакты) [citation:2][citation:8].
- Порт аварийного отключения (EPO): Да [citation:2][citation:3].
- Индикация: Цветной ЖК-дисплей + светодиоды [citation:2][citation:9].
Физические параметры и условия эксплуатации
- Размеры (Ш x Г x В): 438 x 550 x 86 мм (2U) [citation:1][citation:5].
- Вес нетто: 16 кг [citation:2][citation:3].
- Класс защиты: IP20 [citation:2][citation:7].
- Рабочая температура: 0°C ~ +40°C [citation:1][citation:2].
- Относительная влажность: 0 ~ 95% (без конденсации) [citation:5][citation:7].
- Уровень шума: Менее 58 дБ [citation:3][citation:9].
Расходные материалы и опции
ИБП не имеет встроенных аккумуляторов и требует подключения внешних батарейных кабинетов. Основные опции и комплектующие для расширения функциональности [citation:9]:
- Батарейные кабинеты: Рекомендуются готовые решения BAT16-192VDC-2U (пустой) или с предустановленными АКБ 7 или 9 Ач для увеличения времени автономии в едином стоечном дизайне.
- SNMP-карта (PIS101): Для удаленного мониторинга и управления ИБП по сети.
- Сервисный байпас (BYPASS-16A): Для возможности замены или обслуживания ИБП без отключения нагрузки.
- Комплект креплений в стойку (Rail-kit2U): Для монтажа в 19" стойку.
- Плата параллельной работы: Для организации параллельной работы нескольких ИБП (опция).
Где применяется Hiden EXPERT UDC9206H-RT
- В серверных и ЦОД малого и среднего масштаба для питания серверов и СХД [citation:2][citation:8].
- В телекоммуникационных узлах для обеспечения питания активного сетевого оборудования [citation:5][citation:8].
- В промышленности и АСУ ТП для защиты контроллеров и систем автоматизации [citation:2][citation:8].
- Для питания критически важного оборудования в медицинских учреждениях, банках, на объектах инфраструктуры [citation:9].
- Для создания систем гарантированного питания с длительным временем автономной работы.
Почему стоит выбрать Hiden EXPERT UDC9206H-RT
- Максимальная надежность: Онлайн-топология обеспечивает наилучший уровень защиты от всех видов сбоев электросети [citation:5][citation:9].
- Масштабируемость: Возможность гибкого увеличения времени автономной работы за счет подключения внешних батарейных блоков под задачи любой сложности [citation:6][citation:9].
- Гибкость и адаптивность: Широкий диапазон входных напряжений, настройка параметров батарей, совместимость с генераторами и возможность параллельной работы делают его универсальным решением для различных инфраструктурных проектов [citation:2][citation:5].
- Профессиональное управление: Развитые коммуникационные возможности (USB/RS-232/SNMP/EPO) позволяют легко интегрировать ИБП в существующие системы мониторинга и диспетчеризации [citation:2][citation:3].
Часто задаваемые вопросы
E-E-A-T и B2B-релевантность
Hiden EXPERT UDC9206H-RT представляет собой специализированное решение для профессионального рынка, где критически важны не только базовые параметры защиты, но и возможность интеграции в сложные инфраструктурные проекты. Высокий КПД, возможность организации параллельной работы, поддержка SNMP-мониторинга и наличие порта EPO напрямую отвечают требованиям к построению современных ЦОД и промышленных объектов автоматизации [citation:5][citation:9]. Модель соответствует техническим регламентам Таможенного союза (ТР ТС 004/2011, ТР ТС 020/2011), что подтверждает ее безопасность и соответствие стандартам ЭМС для использования на территории РФ и ЕАЭС [citation:2][citation:7].
