Источники бесперебойного питания (UPS, ИБП) Hiden ИБП HIDEN EXPERT UDC9202H-72, внешние акб= 72В (6 АКБ), ЗУ 8A, 2 kVA/1,8 kW (PF=0,9),

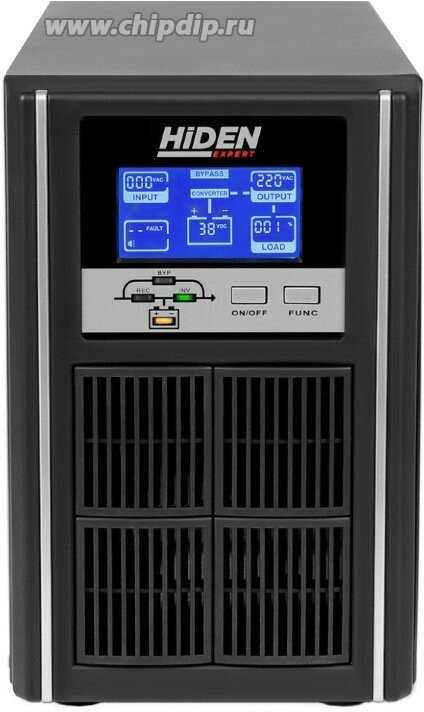

ИБП Hiden Expert UDC9202H-72 — профессиональный онлайн-источник 2 кВА с внешними батареями для ответственного оборудования

Hiden Expert UDC9202H-72 — это источник бесперебойного питания с технологией двойного преобразования (on-line), представляющий собой современное и надёжное решение для обеспечения бесперебойным питанием и защиты критически важного оборудования суммарной мощностью до 2000 ВА / 1800 Вт [2][7]. Модель разработана для отопительного и холодильного оборудования, циркуляционных насосов, систем аварийного освещения, видеонаблюдения и пожарно-охранных систем, где требуется максимальная надёжность и возможность длительной автономной работы за счёт подключения внешних аккумуляторных батарей (АКБ) [1][5]. Устройство выполнено в напольном корпусе, оснащено информативным ЖК-дисплеем и предлагает широкие возможности для мониторинга и управления [2].

Основные характеристики

• Производитель: Hiden (бренд принадлежит ООО «АДМ-ТЕХНО», Россия) [3].
• Модель: Expert UDC9202H-72 [1][2].
• Номинальная мощность (полная/активная): 2000 ВА / 1800 Вт (коэффициент мощности 0,9) [2][7].
• Топология: On-line с двойным преобразованием (VFI) [1][2].
• Форм-фактор: Напольный [2].
• Выходные разъемы с батарейной поддержкой: 4 x Schuko (евророзетки с заземлением) [2][3].
• Входной разъем: IEC 320 C20 [2][7].
• Встроенные АКБ: Нет (подключение внешних батарей) [1][2].
• Количество внешних АКБ: 6 шт. (последовательное соединение, напряжение шины 72 В) [2][3].
• Ток заряда ЗУ: 8 А или 10 А в зависимости от модификации [1][2][7]. В вашем запросе указано 8 А, что соответствует данным одного из источников [7].
• Цвет корпуса: Черный [8].
• Габариты (ШxГxВ): 190 x 374–427 x 336 мм [1][2][7].
• Вес нетто: 10,5–11 кг [1][2][7].
• Гарантия производителя: 36 месяцев (3 года) [2].

Назначение

ИБП Hiden Expert UDC9202H-72 разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность, надежность и чистота выходного сигнала [1][5]. Устройство оптимизировано для следующих задач:

• Защита отопительного и насосного оборудования: питание газовых котлов, циркуляционных насосов и холодильного оборудования [1][4].
• Системы безопасности и видеонаблюдения: обеспечение бесперебойной работы систем сигнализации, СКУД, видеорегистраторов и камер [1][5].
• Системы аварийного освещения: гарантия непрерывной работы аварийного освещения на объектах [1][4].
• Промышленное оборудование и АСУ ТП: защита контрольно-измерительных приборов и устройств автоматики [4].
• Создание систем с длительным временем автономии: возможность подключения внешних батарейных блоков большой ёмкости позволяет наращивать время резервирования от нескольких минут до нескольких часов и даже суток [4][9].
• Совместимость с генераторами: устройство отлично функционирует в связке с дизель-генераторными установками [2][5].
• Интеграция в системы мониторинга: благодаря наличию портов USB, RS-232, разъема EPO и слота для опциональной SNMP-карты, устройство легко интегрируется в ИТ-инфраструктуру для удаленного мониторинга и управления [2][5].

Возможности

• Технология двойного преобразования (on-line): обеспечивает идеальную чистую синусоиду на выходе с искажениями менее 3% при линейной нагрузке, полную изоляцию нагрузки от всех проблем входной сети и мгновенный переход на батареи без разрыва (0 мс) [1][2][5].
• Широкий диапазон входного напряжения: устройство способно работать при напряжении от 110 до 288 В, стабилизируя выходное напряжение без перехода на батареи, что продлевает срок службы батарей и позволяет работать в нестабильных сетях [2][3][4].
• Высокая эффективность и ECO-режим: КПД достигает 91% в режиме on-line и до 97% в энергосберегающем режиме «ECO», что снижает потери электроэнергии и эксплуатационные расходы [2][4].
• Масштабируемость времени автономной работы: возможность подключения до 6 внешних аккумуляторов 12 В с ёмкостью до 250 А·ч каждый позволяет создавать системы с требуемым временем резервирования — от 15 минут до нескольких часов [1][4].
• Мощное зарядное устройство: встроенное ЗУ имеет ток заряда 8–10 А, что обеспечивает быстрый заряд (8 часов до 90% ёмкости) внешних аккумуляторов большой ёмкости [2][4][7].
• Интеллектуальное управление батареями (Advanced Battery Management): трёхступенчатый заряд продлевает срок службы аккумуляторов и обеспечивает их надёжную работу [2][4][9].
• "Холодный старт" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети [1][2][5].
• Автоматический и ручной байпас (BYPASS): обеспечивает возможность обслуживания ИБП без отключения нагрузки или переключение на питание от сети при перегрузке или неисправности [2][8].
• Удаленное аварийное отключение (EPO): разъем для интеграции в центральную систему безопасности объекта [1][2][5].
• Защита от импульсных помех: встроенная защита телефонной линии (RJ-11) и локальной сети (RJ-45) от всплесков напряжения [1][5][9].
• Фильтрация электромагнитных и радиочастотных помех (EMI/RFI): обеспечивает чистое питание для чувствительного оборудования [9].

Время автономной работы от АБ

ИБП поставляется без встроенных батарей. Время автономной работы зависит от емкости установленных аккумуляторов и нагрузки [1][4]. Рекомендуемая ёмкость — до 250 А·ч [1].

Примерное время работы с различной емкостью АБ (6 шт.) при полной нагрузке 1800 Вт [4]:

Особенности

• Российский бренд: ИБП разработан под контролем российской компании ООО «АДМ-ТЕХНО» (г. Москва), что гарантирует доступность сервисной поддержки и запасных частей [3].
• Напольный корпус: предназначен для установки на полу, на полке или в техническом шкафу [1][2].
• Информативный цветной ЖК-дисплей: отображает все основные параметры: входное и выходное напряжение, процент загрузки, состояние батарей, режимы работы и аварийные сообщения. Позволяет настраивать параметры работы ИБП [1][2][4].
• Светодиодная индикация: дополняет ЖК-дисплей для быстрой оценки состояния устройства [2][9].
• Расширенные возможности мониторинга:
  • Порты USB и RS-232 для локального управления и мониторинга через ПО [1][2].
  • Слот для опциональных коммуникационных модулей (SNMP-карта, карта сухих контактов) для удаленного мониторинга и управления по сети [1][2][5].
  • Порт аварийного отключения питания (EPO) для интеграции в центральную систему безопасности [1][2].
• Высокий входной коэффициент мощности (0,99): минимизирует реактивную нагрузку на электросеть [2][4].
• Перегрузочная способность: выдерживает перегрузки до 130% в течение длительного времени в режиме байпаса, что особенно важно при запуске мощных двигателей [2][8].
• Низкий уровень шума: составляет 45–50 дБ(А), что позволяет использовать устройство в жилых и офисных помещениях [2][7].
• Рабочая температура: от 0 до +40 °C [2][3].
• Класс защиты: IP20 [2][3].
• Цена: стоимость устройства на российском рынке варьируется от 45 322 до 68 952 рублей в зависимости от поставщика [2][4][7].
• Важное примечание: существуют две модификации этого ИБП: напольная (UDC9202H-72) и стоечная для монтажа в 19-дюймовую стойку (UDC9202H-RT), которая имеет другие габариты (2U) и 6 выходных разъемов IEC C13 [6][8].

Технические характеристики

Электрические параметры [2][7][9]

• Номинальное входное/выходное напряжение: 200/208/220/230/240 В (настраивается).
• Диапазон входного напряжения: 110 – 288 В (предельный), 176–288 В при 100% нагрузке.
• Входная частота: 40 – 70 Гц (автоопределение).
• Входной коэффициент мощности: >0,98.
• Номинальный входной ток: 9,6–10 А.
• Выходная мощность (полная/активная): 2000 ВА / 1800 Вт (1600 Вт при 200/208 В).
• Выходной коэффициент мощности: 0,9.
• Точность стабилизации выходного напряжения: ±1%.
• Форма выходного сигнала: Чистая синусоида.
• Коэффициент нелинейных искажений выходного напряжения: <3% при линейной нагрузке, <5-6% при нелинейной нагрузке.
• Крест-фактор (Crest factor): 3:1.
• КПД в режиме on-line: 91% при 100% нагрузке, 88% при 50% нагрузке.
• КПД в режиме ECO: ≥97% при полной нагрузке.
• КПД в режиме от батарей: 87% при 100% нагрузке, 88% при 50% нагрузке.
• Время переключения на батареи: 0 мс (online), 2 мс (инвертер-байпас).

Батареи и зарядка [2][7]

• Наличие встроенных батарей: Нет.
• Номинальное напряжение АБ: 72 В (6 последовательно соединённых АКБ 12 В).
• Тип подключаемых АКБ: Свинцово-кислотные, герметичные, необслуживаемые (VRLA) AGM.
• Ток заряда встроенного ЗУ: 8 А [7] (или 10 А в других модификациях).
• Время зарядки (до 90%): 8 часов.
• Режим заряда: Трехступенчатый интеллектуальный заряд.
• Напряжение заряда: плавающее 81 В, повышенное 82,8 В.

Интерфейсы и управление [1][2][9]

• Дисплей: Многофункциональный ЖК-дисплей + светодиодная индикация.
• Порты управления: USB (Type-B), RS-232 (Smart RS232).
• Слот расширения: Да (для опциональной SNMP-карты, карты сухих контактов).
• Аварийное отключение питания (EPO): Да.
• Защита телефонной линии/локальной сети: RJ-11, RJ-45.
• Звуковая сигнализация: Да (сигнал перехода на батареи, низкого заряда, перегрузки, неисправности).
• Программное обеспечение: Совместимость с Windows, Linux, FreeBSD.

Защита и фильтрация [2][9]

• Защита от перегрузки и КЗ: Да (автоматический выключатель, внутреннее ограничение тока).
• Защита от перегрева: Да.
• Фильтрация EMI/RFI: Да.
• Класс защиты: IP20.

Физические характеристики и условия эксплуатации [1][2][7]

• Форм-фактор: Напольный (Tower).
• Габариты (Ш x Г x В): 190 x 374–427 x 336 мм.
• Вес (нетто): 10,5–11 кг.
• Вес (брутто): 12–12,5 кг.
• Уровень шума: <45–50 дБ(А) (в зависимости от нагрузки).
• Тепловыделение: 748 BTU/час.
• Рабочая температура: 0 – 40 °C.
• Относительная влажность при работе: 0 – 95% (без конденсации).
• Температура хранения: -20 – +55…+70 °C.
• Сертификаты и стандарты: ТР ТС 004/2011, ТР ТС 020/2011.
• Гарантия производителя: 36 месяцев [2].
• Страна производства: Китай [1].

Комплект поставки [1][7]

В стандартную комплектацию Hiden Expert UDC9202H-72 входят: ИБП, сетевой шнур питания, руководство по эксплуатации, гарантийный талон. Аккумуляторные батареи и платы расширения интерфейсов приобретаются отдельно.

Опции и аксессуары [2][10]

• Внешние батарейные кабинеты: BAT6-72VDC-2U9Ah (для стоечного исполнения) и другие для увеличения времени автономной работы.
• SNMP-карты: Спутник Л2, PIS101, DA-807 и др. для удаленного мониторинга и управления по сети.
• Карта сухих контактов: МДДВ Контакт для интеграции в системы внешней сигнализации.
• Сервисный байпас BYPASS-16A: для обслуживания без отключения нагрузки.
• Датчик окружающей среды ДОС Климат 1.0.

Достоинства и преимущества

• Максимальный уровень защиты (On-Line VFI): технология двойного преобразования обеспечивает наилучшее качество электропитания с идеальной чистой синусоидой, нулевым временем переключения и полной изоляцией от сети [1][2].
• Гибкость в масштабировании времени автономии: отсутствие встроенных батарей и возможность подключения внешних АКБ большой ёмкости позволяют создавать системы с требуемым временем резервирования — от 15 минут до нескольких часов [4][9].
• Широкий диапазон входного напряжения: стабилизация от 110 до 288 В без перехода на батареи, что критически важно для нестабильных сетей [2][4].
• Высокая эффективность и энергосбережение: КПД до 97% в режиме ECO снижает эксплуатационные расходы и тепловыделение [2][4].
• Информативный ЖК-дисплей: полный контроль всех параметров работы ИБП без подключения к ПК и возможность локальной настройки [1][2].
• Широкие возможности удаленного мониторинга: наличие портов USB, RS-232, разъема EPO и слота для опциональных карт обеспечивает легкую интеграцию в любую систему мониторинга и управления [1][2].
• Совместимость с генераторами: надежная работа в связке с дизель-генераторными установками [2][5].
• Интеллектуальное управление батареями: трёхступенчатый заряд и защита от глубокого разряда продлевают срок службы АКБ [2][4].
• Длительная гарантия: 36 месяцев подтверждают высокое качество и надёжность устройства [2].

Где применяется Hiden Expert UDC9202H-72 [1][5][7]

• Отопительное и насосное оборудование (газовые котлы, циркуляционные насосы).
• Холодильное оборудование.
• Системы безопасности, видеонаблюдения и контроля доступа.
• Системы аварийного освещения.
• Промышленное оборудование и АСУ ТП.
• Автоматизированные системы управления и диспетчеризации.
