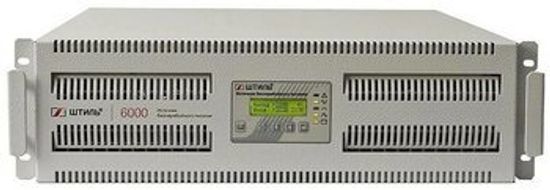

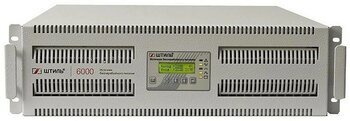

ИБП Штиль SR1106L (6000 ВА / 5400 Вт) — профессиональная онлайн-защита для серверного и сетевого оборудования
Штиль SR1106L — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети [2]. Модель выполнена в стоечном (Rack) корпусе высотой 2U, что обеспечивает удобное размещение в 19-дюймовых стойках и телекоммуникационных шкафах [2]. Устройство произведено в России, что гарантирует его адаптацию к местным условиям эксплуатации [2].
Основные характеристики
- Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [2].
- Полная мощность: 6000 ВА [1].
- Активная мощность: 5400 Вт (ватт) — выходной коэффициент мощности 0.9 [1].
- Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [2].
- Время переключения на батареи: 0 мс (нулевое время — Online топология) [7].
- КПД в режиме on-line: 95% [2].
- КПД в режиме ECO/байпас: 99% [2].
- Интерфейсы управления: Опциональные платы расширения (RS-232, RS-485, USB, mini-USB, Ethernet, «сухие» контакты) — приобретаются отдельно [2].
- Дисплей: Многофункциональный ЖК-дисплей для интуитивного мониторинга и управления [2].
- Форм-фактор: Rack 2U, в комплекте с креплениями для монтажа в 19-дюймовую стойку [2].
- Цвет: Серый [4].
- Габариты (В x Ш x Г): 89 x 483 x 549 мм [2].
- Вес: 16.4 кг [4].
- Уровень шума: <45 дБ (два малошумных вентилятора с адаптивным управлением) [7].
- Гарантия производителя: 24 месяца [2].
- Производство: Россия (ГК «Штиль») [2].
Технические параметры
Входные характеристики
- Номинальное входное напряжение: 220 В [2].
- Предельный диапазон входного напряжения: 90–310 В — важное преимущество для нестабильных сетей, позволяющее оборудованию оставаться от сети даже при значительных отклонениях [2].
- Рабочий диапазон входного напряжения (без перехода на АКБ):
- Частота входного напряжения: 43–57 Гц [2].
- Входной коэффициент мощности: 0.99 — активная коррекция коэффициента мощности (PFC) [2].
- Максимальный входной ток: 38 А [2].
- Совместимость с генератором: Да — благодаря усовершенствованному алгоритму работы корректора коэффициента мощности [2].
- Плавный пуск: Да [7].
Выходные характеристики
- Номинальное выходное напряжение: 220 В (настраивается 220–240 В) [2].
- Точность стабилизации напряжения (от батарей): ±2% [2].
- Частота выходного напряжения (от батарей): 50/60 Гц ±0.1% [7].
- Коэффициент нелинейных искажений (THD): <2% при линейной нагрузке, <4% при нелинейной нагрузке [2].
- Крест-фактор: 3:1 [2].
- Количество выходных розеток:
- Встроенный байпас: Автоматический и ручной [2].
Перегрузочная способность
- Режим on-line / от батарей:
Параметры аккумуляторной батареи
- Наличие встроенных АКБ: Нет — ИБП поставляется без встроенных аккумуляторов [2].
- Напряжение батарейного массива: 192 В [2].
- Тип АКБ: Свинцово-кислотные (VRLA), герметичные, необслуживаемые [2].
- Номинальный ток заряда встроенного ЗУ: от 1 до 4 А (шаг настройки 0.5 А) [2].
- Рекомендуемая ёмкость внешних батарей: от 200 до 600 А·ч [6].
- Максимальная ёмкость внешних батарей (без внешнего ЗУ): 100 А·ч [10].
- Максимальная ёмкость внешних батарей (с внешним ЗУ): 360 А·ч [10].
- Расширение времени автономной работы: Подключение внешних батарейных модулей (например, BMR-192-12-С, BMR-192-12, BMR-192-09 и BMR-192-09-С) [2].
- Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [2].
- Интеллектуальное управление АКБ: Калибровка ёмкости, тесты (10-секундный, на заданное время, до полного разряда), защита от глубокого разряда, термокомпенсация заряда [2].
- Срок службы АБ: до 7 лет (в зависимости от условий эксплуатации) [2].
Защита и фильтрация
- Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [2].
- Встроенный электронный байпас: Автоматическое переключение питания нагрузки на сеть в случае перегрузки или неисправности ИБП [2].
- Защита от перегрузки и короткого замыкания: Электронная защита с автовосстановлением [2].
- Защита от перегрева: Электронная защита с автовосстановлением [2].
- Защита от импульсных перенапряжений (Surge Protection): Встроенный варистор (2 кВ, 1/50 мкс) [2].
- Фильтр электромагнитных и радиопомех (EMI/RFI): 100 кГц — 30 МГц [2].
- Защита АКБ от глубокого разряда: Отключение АКБ при разряде на 80–85% [2].
- Автоматическое тестирование батарей: 10-секундный, на заданное время, до полного разряда [2].
- Функция автоматического перезапуска: Восстановление работы после устранения причины аварии [2].
Управление и мониторинг
- Слоты расширения для SNMP-карт: Два слота для установки опциональных плат мониторинга [2].
- Доступные интерфейсы (на платах расширения):
- Программное обеспечение: Shtyl Device Manager (SDM) и Shut Down Manager для контроля через веб-браузер [3].
- Информативный ЖК-дисплей: Отображает входное/выходное напряжение, процент загрузки ИБП, напряжение батарей, активную и полную мощность нагрузки, аварии с указанием причин [2].
- Светодиодная индикация: Состояние, сеть, байпас, инвертор, батарея [2].
- Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях [2].
- Порт аварийного отключения (EPO): Удалённое аварийное отключение выходного напряжения [2].
Эксплуатационные характеристики
- КПД в режиме on-line: 95% [2].
- КПД в режиме ECO/байпас: 99% [2].
- КПД в автономном режиме: 94% [7].
- Рабочая температура: от +5 до +40 °C [2].
- Температура хранения: от -40 до +40 °C [2].
- Относительная влажность: до 80% (без конденсации) [2].
- Высота над уровнем моря (при работе): до 3000 м [2].
- Степень защиты (IP): IP20 [2].
- Тип охлаждения: Принудительное (два вентилятора с адаптивной скоростью вращения) [7].
- Срок службы: не менее 10 лет [2].
- Наработка на отказ: не менее 100000 ч [2].
- Сертификация: CE, EAC, ГОСТ [9].
Особенности и преимущества
- Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования [2].
- Широкий диапазон входного напряжения (90–310 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это особенно важно для российских электросетей с нестабильным качеством питания [2].
- Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [2].
- Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 2U). В комплекте предусмотрены крепления для стойки [2].
- Масштабируемое время автономной работы: Возможность подключения внешних батарейных модулей позволяет увеличить время резервирования до 50 минут (при 100% нагрузке) или до 9.5 часов (при установке внешнего ЗУ и подключении фронттерминальных батарей) [10].
- Высокий КПД: 95% в режиме on-line и 99% в режиме ECO — экономия электроэнергии и снижение тепловыделения [2].
- Интеллектуальное управление АКБ: Калибровка ёмкости, тесты, защита от глубокого разряда и термокомпенсация заряда продлевают срок службы батарей [2].
- Тихая работа: Два малошумных вентилятора с адаптивным управлением снижают уровень шума при неполной нагрузке (<45 дБ) [7].
- Российское производство: Полный цикл разработки и производства в России, адаптация к местным условиям эксплуатации [2].
- Совместимость с генераторами: Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности [2].
- Специальная версия АТ1: Для применения на особо ответственных объектах доступна версия SR1106L (АТ1) с увеличенной до 3 лет гарантией и дополнительными доработками для повышения отказоустойчивости [3].
Важные замечания по эксплуатации
- Отсутствие встроенных АКБ: ИБП SR1106L поставляется без встроенных аккумуляторов. Для его работы необходимо подключение внешних батарейных модулей или внешних батарей [2].
- Подключение к сети: Подключение к электрической сети осуществляется через клеммное подключение (L, N, PE) [2].
- Подключение нагрузки: Для подключения нагрузки используются 3 компьютерные розетки IEC 320 C13 и клеммное подключение [2
