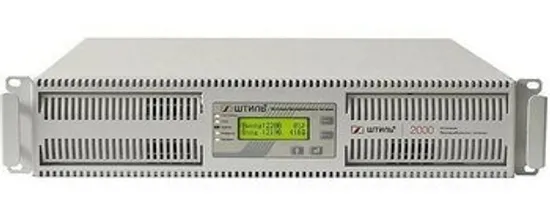

ИБП Штиль SR1102L (2000 ВА / 1800 Вт) — профессиональный онлайн-источник бесперебойного питания для серверного и сетевого оборудования
Штиль SR1102L — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети. Модель выполнена в универсальном корпусе высотой 2U, который можно монтировать в 19-дюймовую стойку или устанавливать на пол, что обеспечивает гибкость размещения в серверных комнатах и ЦОД [citation:2].
Основные характеристики
- Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [citation:2].
- Полная мощность: 2000 ВА (вольт-ампер) [citation:2].
- Активная мощность: 1800 Вт (ватт) — выходной коэффициент мощности 0.9 [citation:2].
- Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [citation:2].
- Время переключения на батареи: 0 мс (нулевое время — Online топология) [citation:2].
- КПД в режиме on-line: 95% [citation:2].
- Интерфейсы управления: USB, RS-232, слот расширения для SNMP-карты (опция), порт аварийного отключения (EPO) [citation:2].
- Дисплей: Многофункциональный ЖК-дисплей для интуитивного мониторинга и управления [citation:2].
- Форм-фактор: Rack 2U (универсальный: напольный/в стойку), в комплекте с креплениями для монтажа в 19-дюймовую стойку [citation:2].
- Цвет: Серый [citation:1].
- Габариты (Ш x Г x В): 466 x 440 x 88 мм (2U) [citation:1].
- Вес: 10 кг [citation:2].
- Уровень шума: Низкий (два малошумных вентилятора с адаптивным управлением) [citation:2].
- Гарантия производителя: 24 месяца [citation:2].
Технические параметры
Входные характеристики
- Номинальное входное напряжение: 220 В [citation:2].
- Предельный диапазон входного напряжения: 90–295 В — важное преимущество для нестабильных сетей [citation:2].
- Рабочий диапазон входного напряжения (без перехода на АКБ):
- 175–295 В — при 100% нагрузке [citation:6].
- 155–295 В — при 75% нагрузке [citation:6].
- 120–295 В — при 50% нагрузке [citation:6].
- Частота входного напряжения: 45–55 Гц (автоматическое определение) [citation:6].
- Входной разъем: IEC 320 C20 [citation:2].
- Входной коэффициент мощности: 0.99 [citation:2].
- Максимальный входной ток: 13.5 А [citation:6].
- Совместимость с генератором: Да [citation:2].
- Плавный пуск: Да [citation:6].
Выходные характеристики
- Номинальное выходное напряжение: 220 В (настраивается 220–240 В) [citation:6].
- Точность стабилизации напряжения: ±2% [citation:2].
- Коэффициент нелинейных искажений (THD): <2.5% при линейной нагрузке, <4% при нелинейной нагрузке [citation:6].
- Количество выходных розеток:
- 3 x IEC 320 C13 (компьютерные) [citation:2].
- 1 x IEC 320 C19 (мощная) [citation:2].
- Все розетки с питанием от батарей: Да [citation:2].
- Встроенный байпас: Автоматический и ручной [citation:2].
- Крест-фактор: 3:1 [citation:6].
Перегрузочная способность
- Режим on-line / от батарей:
- 101–105% — без ограничения по времени [citation:6].
- 105–130% — в течение 60 секунд [citation:6].
- 130–150% — в течение 1 секунды [citation:6].
- >150% — 0.2 секунды (с последующим переключением на байпас) [citation:6].
Параметры аккумуляторной батареи
- Наличие встроенных АКБ: Нет — ИБП поставляется без встроенных аккумуляторов [citation:2].
- Напряжение батарейного массива: 72 В [citation:2].
- Тип АКБ: Свинцово-кислотные (VRLA), герметичные, необслуживаемые [citation:6].
- Максимальный ток заряда: 4 А [citation:6].
- Расширение времени автономной работы: Подключение до 4 внешних батарейных модулей (BMR-72-09, BMR-72-12, BMR-72-18, BMR-72-24) [citation:3].
- Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [citation:2].
- Интеллектуальное управление АКБ: Термокомпенсация заряда, защита от глубокого разряда, калибровка ёмкости, три типа тестов АКБ (10-ти секундный, на заданное время, до полного разряда) [citation:2].
Защита и фильтрация
- Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [citation:2].
- Встроенный электронный байпас: Автоматическое переключение питания нагрузки на сеть в случае перегрузки или неисправности ИБП [citation:2].
- Защита от перегрузки и короткого замыкания: Электронная защита с автовосстановлением [citation:6].
- Защита от перегрева: Электронная защита с автовосстановлением [citation:6].
- Защита от импульсных перенапряжений (Surge Protection): Встроенный варистор (2 кВ, 1/50 мкс) [citation:6].
- Фильтр электромагнитных и радиопомех (EMI/RFI): 100 кГц — 30 МГц [citation:6].
- Защита АКБ от глубокого разряда: Да — отключение АКБ при разряде на 80–85% [citation:6].
- Автоматический перезапуск: Восстановление работы после устранения причины аварии [citation:2].
Управление и мониторинг
- Слот расширения для SNMP-карты: Два слота для установки опциональных плат мониторинга [citation:2].
- Доступные интерфейсы (на платах расширения):
- RS-232 (протокол Megatec) [citation:2].
- RS-485 (протоколы Modbus RTU/Штиль) [citation:2].
- USB и mini-USB [citation:2].
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль) [citation:2].
- «Сухие» контакты [citation:2].
- Программное обеспечение: Shtyl Device Manager (SDM) для контроля через веб-браузер [citation:2].
- Информативный ЖК-дисплей: Отображает входное/выходное напряжение, процент загрузки ИБП, напряжение батарей, активную и полную мощность нагрузки, аварии с указанием причин [citation:2].
- Светодиодная индикация: Состояние, сеть, байпас, инвертор, батарея [citation:2].
- Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях [citation:6].
- Порт аварийного отключения (EPO): Двухконтактный зажим (клеммник) винтовой [citation:6].
Эксплуатационные характеристики
- Рабочая температура: от +5 до +40 °C [citation:6].
- Температура хранения: от -40 до +40 °C [citation:1].
- Относительная влажность: до 80% (без конденсации) [citation:6].
- Высота над уровнем моря (при работе): до 3000 м [citation:6].
- Степень защиты (IP): IP20 [citation:2].
- Тип охлаждения: Принудительное (два вентилятора с адаптивной скоростью вращения) [citation:2].
- Срок службы: не менее 10 лет [citation:6].
- Наработка на отказ: не менее 70000 ч [citation:6].
Особенности и преимущества
- Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования [citation:2].
- Широкий диапазон входного напряжения (90–295 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это особенно важно для российских электросетей с нестабильным качеством питания [citation:2].
- Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [citation:2].
- Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 2U) или использоваться как напольный. В комплекте предусмотрены крепления для стойки [citation:2].
- Масштабируемое время автономной работы: Возможность подключения до 4 внешних батарейных модулей позволяет увеличить время резервирования до 2 часов (при 100% нагрузке) [citation:2].
- Высокий КПД: 95% в режиме on-line и 99% в режиме ECO — экономия электроэнергии и снижение тепловыделения [citation:2].
- Интеллектуальное управление АКБ: Термокомпенсация заряда, защита от глубокого разряда, калибровка ёмкости и прогнозирование времени автономии продлевают срок службы батарей [citation:2].
- Тихая работа: Два малошумных вентилятора с адаптивным управлением снижают уровень шума при неполной нагрузке [citation:2].
- Российское производство: Полный цикл разработки и производства в России, адаптация к местным условиям эксплуатации [citation:2].
- Совместимость с генераторами: Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности [citation:2].
Комплектация
Стандартный комплект поставки Штиль SR1102L включает:
- Источник бесперебойного питания Штиль SR1102L — 1 шт.
- Сетевой кабель (IEC 320 C20 — IEC 320 C13) — 1 шт.
- Крепления для монтажа в 19-дюймовую стойку — 1 комплект
- Руководство пользователя — 1 шт.
- Гарантийный талон — 1 шт.
Примечание: Аккумуляторные батареи не
