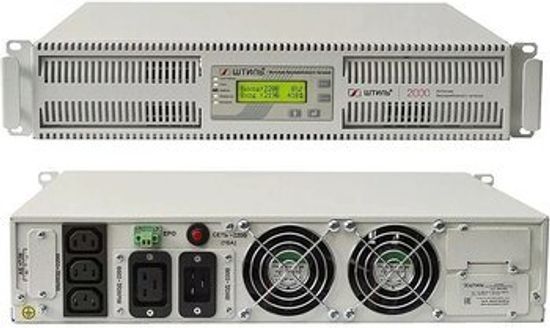

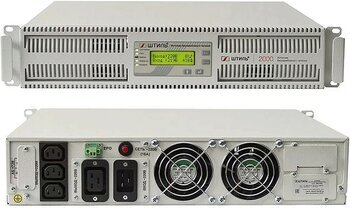

ИБП Штиль SR1102L (2000 ВА / 1800 Вт) — профессиональная онлайн-защита для серверного и сетевого оборудования

Штиль SR1102L — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети [citation:1]. Модель выполнена в универсальном корпусе высотой 2U, который можно монтировать в 19-дюймовую стойку, что обеспечивает гибкость размещения в серверных комнатах и ЦОД [citation:5]. Устройство произведено в России, что гарантирует его адаптацию к местным условиям эксплуатации и соответствие требованиям российского рынка [citation:1].

Основные характеристики

• Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [citation:1].
• Полная мощность: 2000 ВА [citation:5].
• Активная мощность: 1800 Вт (ватт) — выходной коэффициент мощности 0.9 [citation:1].
• Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [citation:1].
• Время переключения на батареи: 0 мс (нулевое время — Online топология) [citation:5].
• КПД в режиме on-line: 95% [citation:5].
• Интерфейсы управления: Опциональные платы расширения (RS-232, RS-485, USB, mini-USB, Ethernet, «сухие» контакты) — приобретаются отдельно [citation:1].
• Дисплей: ЖК-дисплей и светодиодные индикаторы для интуитивного мониторинга и управления [citation:1].
• Форм-фактор: Rack 2U, в комплекте с креплениями для монтажа в 19-дюймовую стойку [citation:5].
• Габариты (В x Ш x Г): 89 x 483 x 440 мм [citation:5].
• Вес: 10 кг [citation:1].
• Уровень шума: Низкий — два малошумных вентилятора с адаптивным управлением [citation:1].
• Гарантия производителя: 24 месяца (для версии АТ1 — 36 месяцев) [citation:1][citation:2].

Технические параметры

Входные характеристики

• Номинальное входное напряжение: 220 В [citation:5].
• Предельный диапазон входного напряжения: 90–295 В — важное преимущество для нестабильных сетей, позволяющее оборудованию оставаться от сети даже при значительных отклонениях [citation:1].
• Рабочий диапазон входного напряжения (без перехода на АКБ):
  • 175–295 В — при 100% нагрузке [citation:5].
  • 155–295 В — при 75% нагрузке [citation:5].
  • 120–295 В — при 50% нагрузке [citation:5].
• Частота входного напряжения: 45–65 Гц [citation:1].
• Входной разъем: IEC 320 C20 [citation:1].
• Входной коэффициент мощности: 0.99 — активная коррекция коэффициента мощности (PFC) [citation:1].
• Максимальный входной ток: 13.5 А [citation:5].
• Совместимость с генератором: Да — благодаря усовершенствованному алгоритму работы корректора коэффициента мощности [citation:1].
• Плавный пуск: Да [citation:1].

Выходные характеристики

• Номинальное выходное напряжение: 220 В (настраивается 220–240 В) [citation:5].
• Точность стабилизации напряжения (от батарей): ±2% [citation:1].
• Частота выходного напряжения (от батарей): 50/60 Гц ±0.2% [citation:5].
• Коэффициент нелинейных искажений (THD): <2.5% при линейной нагрузке, <4% при нелинейной нагрузке [citation:5].
• Крест-фактор: 3:1 [citation:5].
• Количество выходных розеток:
  • 3 x IEC 320 C13 (компьютерные) [citation:1].
  • 1 x IEC 320 C19 (мощная) [citation:1].
• Встроенный байпас: Автоматический и ручной [citation:1].
• КПД в режиме on-line: 95% [citation:5].
• КПД в режиме ECO/байпас: 99% [citation:5].
• КПД в автономном режиме: 86% [citation:5].

Перегрузочная способность

• Режим on-line / от батарей:
  • 101–105% — без ограничения по времени [citation:5].
  • 105–130% — в течение 60 секунд [citation:5].
  • 130–150% — в течение 1 секунды [citation:5].
  • >150% — 0.2 секунды (с последующим переключением на байпас) [citation:5].

Параметры аккумуляторной батареи

• Наличие встроенных АКБ: Нет — ИБП поставляется без встроенных аккумуляторов [citation:1].
• Напряжение батарейного массива: 72 В [citation:1].
• Тип АКБ: Свинцово-кислотные (VRLA), герметичные, необслуживаемые [citation:5].
• Номинальный ток заряда встроенного ЗУ: 4 А [citation:5].
• Расширение времени автономной работы: Подключение внешних батарейных модулей (например, BMR-72-09, BMR-72-12, BMR-72-18, BMR-72-24) [citation:3].
• Максимальная ёмкость внешних батарей (без внешнего ЗУ): 100 А·ч [citation:1].
• Максимальная ёмкость внешних батарей (с внешним ЗУ): 360 А·ч [citation:1].
• Время автономной работы (при 100% нагрузке с BMR-72-09): 5 минут [citation:8].
• Время автономной работы (при 100% нагрузке с BMR-72-18): 15 минут [citation:8].
• Время автономной работы (при 100% нагрузке с фронттерминальными батареями и внешним ЗУ): до 11 часов [citation:1].
• Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [citation:1].
• Интеллектуальное управление АКБ: Термокомпенсация заряда, защита от глубокого разряда, калибровка ёмкости, три типа тестов АКБ (10-секундный, на заданное время, до полного разряда) [citation:1].

Защита и фильтрация

• Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [citation:1].
• Встроенный электронный байпас: Автоматическое переключение питания нагрузки на сеть в случае перегрузки или неисправности ИБП [citation:1].
• Защита от перегрузки и короткого замыкания: Электронная защита с автовосстановлением [citation:5].
• Защита от перегрева: Электронная защита с автовосстановлением [citation:5].
• Защита от импульсных перенапряжений (Surge Protection): Встроенный варистор (2 кВ, 1/50 мкс) [citation:5].
• Фильтр электромагнитных и радиопомех (EMI/RFI): 100 кГц — 30 МГц [citation:5].
• Защита АКБ от глубокого разряда: Отключение АКБ при разряде на 80–85% [citation:1].
• Автоматическое тестирование батарей: 10-секундный, на заданное время, до полного разряда [citation:1].
• Функция автоматического перезапуска: Восстановление работы после устранения причины аварии [citation:1].

Управление и мониторинг

• Слоты расширения для SNMP-карт: Два слота для установки опциональных плат мониторинга [citation:1].
• Доступные интерфейсы (на платах расширения):
  • RS-232 (протокол Megatec) [citation:1].
  • RS-485 (протоколы Modbus RTU/Штиль) [citation:1].
  • USB и mini-USB [citation:1].
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль) [citation:1].
  • «Сухие» контакты [citation:1].
• Программное обеспечение: Shtyl Device Manager (SDM) и Shut Down Manager для контроля через веб-браузер [citation:1].
• Информативный ЖК-дисплей: Отображает входное/выходное напряжение, процент загрузки ИБП, напряжение батарей, активную и полную мощность нагрузки, аварии с указанием причин [citation:1].
• Светодиодная индикация: Состояние, сеть, байпас, инвертор, батарея [citation:1].
• Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях [citation:5].
• Порт аварийного отключения (EPO): Удалённое аварийное отключение выходного напряжения [citation:5].

Эксплуатационные характеристики

• Рабочая температура: от +5 до +40 °C [citation:5].
• Температура хранения: от -40 до +40 °C [citation:5].
• Относительная влажность: до 80% (без конденсации) [citation:5].
• Высота над уровнем моря (при работе): до 3000 м [citation:5].
• Степень защиты (IP): IP20 [citation:1].
• Тип охлаждения: Принудительное (два вентилятора с адаптивной скоростью вращения) [citation:1].
• Срок службы: не менее 10 лет [citation:1].
• Наработка на отказ: не менее 70000 ч [citation:5].
• Сертификация: CE, EAC, ГОСТ [citation:5].

Особенности и преимущества

• Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования [citation:1].
• Широкий диапазон входного напряжения (90–295 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это особенно важно для российских электросетей с нестабильным качеством питания [citation:1].
• Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [citation:1].
• Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 2U) [citation:5].
• Масштабируемое время автономной работы: Возможность подключения внешних батарейных модулей позволяет увеличить время резервирования до 11 часов (при 100% нагрузке) [citation:1].
• Высокий КПД: 95% в режиме on-line и 99% в режиме ECO — экономия электроэнергии и снижение тепловыделения [citation:5].
• Интеллектуальное управление АКБ: Термокомпенсация заряда, защита от глубокого разряда, калибровка ёмкости и прогнозирование времени автономии продлевают срок службы батарей [citation:1].
• Тихая работа: Два малошумных вентилятора с адаптивным управлением снижают уровень шума при неполной нагрузке [citation:1].
• Российское производство: Полный цикл разработки и производства в России, адаптация к местным условиям эксплуатации [citation:1].
• Совместимость с генераторами: Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности [citation:1].
• Длительная гарантия: 2 года (для версии АТ1 — 3 года) [citation:1][citation:2].

Важные замечания по эксплуатации

• Отсутствие встроенных АКБ: ИБП SR1102L поставляется без встроенных аккумуляторов. Для его работы необходимо подключение внешних батарейных модулей [citation:1].
• Рекомендуемое расположение: Устройство предназначено для установки в серверных стойках, телекоммуникационных шкафах или технических помещениях [citation:1].
• Подключение к сети: Для подключения к электрической сети используется входной разъем IEC 320 C20. В комплект поставки входит соответствующий силовой кабель [citation:1].
• Карты мониторинга: Для организации удаленного управления и мониторинга требуется приобрести опциональные карты расширения (SNMP, Ethernet, USB и др.) [citation:1].
• Специальная версия АТ1: Для применения на особо ответственных объектах доступна версия SR1102L (АТ1) с увеличенной до 3 лет гарантией и дополнительными доработками для повышения отказоустойчивости [citation:2].

Комплектация

Стандартный комплект поставки Штиль SR1102L включает:

• Источник бесперебойного питания Штиль SR1102L — 1 шт.
• Сетевой кабель (IEC 320 C20) — 1 шт.
• Крепления для монтажа в 19-дюймовую стойку — 1 комплект [citation:5].
• Руководство пользователя — 1 шт.
• Гарантийный талон — 1 шт.

Примечание: Аккумуляторные батареи, внешние батарейные модули и карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно [citation:1]. Для подключения внешних батарей требуется дополнительно приобрести батарейный кабель TD50A [citation:1].

Аксессуары и опции

Для расширения функциональности ИБП доступны следующие аксессуары:

• Внешние батарейные модули (BMR-72-09, BMR-72-12, BMR-72-18, BMR-72-24): Для увеличения времени автономной работы [citation:3].
• Платы расширения (с интерфейсами RS-232, RS-485, USB, mini-USB, Ethernet, «сухие» контакты): Для организации локального/удаленного мониторинга [citation:1].
• SNMP-карта (Network Management Card): Для установки в слот расширения, обеспечивает удалённое управление через веб-интерфейс и SNMP, а также интеграцию с системами мониторинга [citation:1].
• Батарейный кабель TD50A: Для подключения внешних батарейных модулей [citation:1].
• Сменный батарейный модуль: Для замены вышедших из строя батарей.

Область применения

Благодаря онлайн-топологии, высокой мощности (1800 Вт) и чистой синусоиде на выходе, Штиль SR1102L идеально подходит для защиты широкого спектра оборудования:

• Серверы и серверные стойки в ЦОД и серверных комнатах: Обеспечение бесперебойного питания критических бизнес-приложений, баз данных и виртуальных сред [citation:1].
• Сетевое оборудование: Коммутаторы, маршрутизаторы, межсетевые экраны, системы хранения данных (NAS) [citation:1].
• Телекоммуникационное оборудование и узлы связи: Обеспечение непрерывности связи [citation:1].
• Системы безопасности: Видеонаблюдение (CCTV), охранно-пожарная сигнализация (ОПС), системы контроля доступа (СКУД) [citation:1].
• Автоматизированные системы управления производственными процессами (АСУ ТП): Обеспечение стабильности производственных процессов [citation:1].
• Медицинское оборудование: Диагностическая аппаратура [citation:5].
• Банковское оборудование и платежные терминалы: Защита финансовых операций [citation:1].
