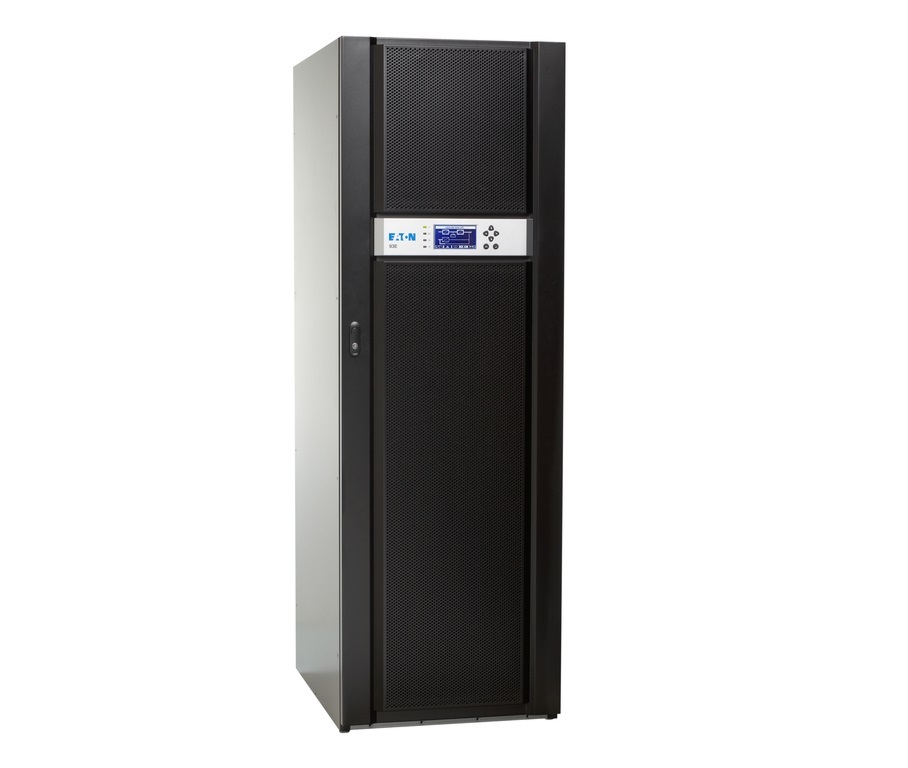

ИБП Eaton 93E 120kVA (93E120K)

ИБП Eaton 93E 120kVA (93E120K) — трёхфазный онлайн-ИБП корпоративного класса для ЦОД и промышленности

Eaton 93E 120kVA (модель 93E120K, поколение G2 — 93E120K-G2) — это трёхфазный источник бесперебойного питания с технологией двойного преобразования напряжения (Online / Double Conversion), предназначенный для защиты критически важного оборудования в центрах обработки данных (ЦОД), на промышленных объектах, в телекоммуникационных узлах и медицинских учреждениях [citation:2][citation:8]. Номинальная мощность составляет 120 кВА / 108 кВт, форм-фактор — напольный (tower) для установки на полу или на специальной платформе [citation:1][citation:5].

Основные характеристики

• Тип: Онлайн (Double Conversion) IGBT
• Номинальная мощность: 120 кВА / 108 кВт [citation:5]
• Коэффициент мощности: 0,9 [citation:1]
• Вход: 3-фазный (380/400/415 В) [citation:5]
• Выход: 3-фазный (380/400/415 В) [citation:5]
• Форм-фактор: Напольный (Tower) [citation:1]
• КПД в режиме двойного преобразования: до 94% [citation:5]
• КПД в высокоэффективном режиме: до 98,5% [citation:2][citation:5]
• КПД в режиме ECO: до 99% [citation:3]

Назначение

ИБП Eaton 93E 120kVA разработан для обеспечения бесперебойным питанием серверных и телекоммуникационных стоек, систем хранения данных (СХД), промышленных контроллеров, медицинского диагностического оборудования и других критически важных нагрузок [citation:2][citation:8]. Устройство обеспечивает защиту от всех типов нарушений электросети: скачков, провалов, импульсных помех, искажения синусоиды и полного отключения питания [citation:2].

Совместимость и сферы применения

ИБП Eaton 93E 120kVA совместим с широким спектром оборудования, включая серверы, сетевое оборудование, промышленные системы и медицинскую технику. Основные сценарии использования [citation:2][citation:8]:

• Центры обработки данных (ЦОД) среднего и крупного размера
• Серверные и ИТ-комнаты предприятий
• Телекоммуникационные узлы и центры связи
• Промышленные объекты — автоматизированные системы управления производством
• Медицинские учреждения — диагностическое и жизнеобеспечивающее оборудование
• Банковские и финансовые структуры — процессинговые центры
• Системы обслуживания зданий и ответственные применения
• Лифтовое оборудование

Возможности

• Технология ABM (Advanced Battery Management) — продлевает срок службы аккумуляторов до полутора раз [citation:2][citation:5]
• Параллельная работа до 4 ИБП — масштабирование мощности и резервирование [citation:2][citation:4]
• Технология Hot Sync® — распределение нагрузки без единой точки отказа [citation:2]
• Входной коэффициент мощности >0,99 — минимальное искажение питающей сети [citation:5]
• КНИ входного тока <5% — низкий уровень гармоник [citation:5]
• Встроенная защита от обратного тока — безопасное обслуживание [citation:2]
• Большой ЖК-дисплей (5") — многоязычное меню, включая русский язык [citation:2][citation:4]
• Поддержка дизель-генераторов — высокая совместимость с ДГУ [citation:5]

Особенности

• Компактная конструкция — на 20% меньше места по сравнению с аналогами [citation:2]
• Обслуживание только спереди — возможность установки вплотную к стене [citation:2][citation:5]
• Бестрансформаторная топология — повышение КПД и снижение веса [citation:2]
• Активная коррекция коэффициента мощности (PFC) — входной коэффициент мощности 0,99 [citation:2]
• Широкий диапазон входного напряжения — от -15% до +20% от номинала [citation:5]
• Циклическое тестирование батарей ABM — выявление проблем с АКБ на ранней стадии [citation:2]
• 2 слота для коммуникационных карт — поддержка SNMP, Modbus, Relay [citation:4]
• IP20 степень защиты — защита от твёрдых частиц >12 мм [citation:1]

Технические характеристики

Входные параметры

• Номинальное входное напряжение: 380/400/415 В (3-фазное + N) [citation:5]
• Диапазон входного напряжения: -15% / +20% от номинала (340–480 В) при 100% нагрузке [citation:5][citation:8]
• Диапазон входной частоты: 40–72 Гц [citation:5]
• Входной коэффициент мощности: >0,99 [citation:5]
• КНИ входного тока: <5% [citation:5]
• Номинальный входной ток (при 400 В): ≈ 173 А (на фазу при полной нагрузке)
• Входное подключение: клеммная колодка [citation:1]
• Встроенная защита от обратного тока: Да [citation:2]
• Плавный пуск: Да [citation:5]

Выходные параметры

• Номинальное выходное напряжение: 220/380, 230/400, 240/415 В (настраиваемое) [citation:5]
• Точность стабилизации выходного напряжения: ±1% (статическая), <5% (динамическая) [citation:5]
• Восстановление после динамического изменения нагрузки: <20 мс [citation:5]
• Выходная частота: 50/60 Гц ±0,1% (в режиме от батарей) [citation:5]
• Форма выходного напряжения: чистая синусоида [citation:5]
• Коэффициент нелинейных искажений (THD): <2% (линейная нагрузка) [citation:1]
• Выходная мощность: 120 кВА / 108 кВт [citation:5]
• Коэффициент мощности нагрузки: 0,7–1,0 (ёмкостная или индуктивная)
• Выходное подключение: клеммная колодка [citation:1]
• Перегрузочная способность инвертора: 10 мин при 102–125% нагрузки, 1 мин при 126–150% нагрузки, 500 мс при >151% нагрузки [citation:5]
• Перегрузочная способность байпаса: непрерывно до 115%, 20 мс до 1000% [citation:5]

Аккумуляторы и зарядное устройство

• Встроенные батареи: Нет (поставляется без АКБ) [citation:2][citation:5]
• Тип заряда: Технология ABM [citation:1]
• Номинальное напряжение батарейной батареи: 432–480 В (для моделей 100–400 кВА) [citation:5]
• Ток заряда: 20 А по умолчанию, до 40 А макс [citation:5]
• Возможность подключения внешних батарейных шкафов: Да [citation:5]
• Тип подключаемых АКБ: AGM / Li-ion [citation:10]
• Количество внешних АКБ 12В (AGM): 40 шт (480 В) [citation:10]
• Холодный старт: Да (запуск от батарей без сети) [citation:10]

Физические параметры и условия эксплуатации

• Форм-фактор: Напольный (Tower) [citation:1]
• Габариты (Ш×Г×В): 600 × 800 × 1876–1880 мм [citation:5][citation:8]
• Вес: 299–311 кг (в зависимости от комплектации) [citation:1][citation:5]
• Цвет: Чёрный [citation:1]
• Рабочая температура: 0…+40 °C (оптимально для батарей +20…+25 °C) [citation:5]
• Температура хранения: -25…+55 °C (без батарей) [citation:5]
• Влажность: 5–95% (без конденсации) [citation:5]
• Уровень шума: <68–70 дБА на расстоянии 1 м [citation:4][citation:5]
• Высота над уровнем моря: до 1000 м без снижения мощности [citation:5]
• Степень защиты: IP20 [citation:1]
• Тепловыделение: ≈ 6894 BTU/час [citation:4]

Интерфейсы и управление

• Дисплей: Графический ЖК-дисплей (5") с голубой подсветкой [citation:4]
• Светодиодные индикаторы: 4 шт [citation:5]
• Звуковая сигнализация: Да [citation:1]
• Слоты расширения: 2 мини-слота для коммуникационных карт (SNMP, Modbus, Relay) [citation:4][citation:5]
• Порты связи: RS-232, USB, EPO (Emergency Power Off) [citation:5]
• Релейные входы/выходы: 3 сигнальных входа [citation:5]
• Сухие контакты: Нет в стандартной комплектации (опция) [citation:1]
• SNMP: Нет в стандартной комплектации (опция) [citation:1]
• Программное обеспечение: Intelligent Power™ Software (IPP/IPM) [citation:2][citation:4]

Стандарты и сертификации

• Безопасность: IEC/EN 62040-1 [citation:1]
• Электромагнитная совместимость (ЭМС): IEC/EN 62040-2, категория C3 [citation:1]
• Производительность: IEC/EN 62040-3 [citation:1]
• Качество: ISO 9001, ISO 14001 [citation:1]
• Соответствие: CE, RoHS, CB [citation:1]

Комплектация и опции

Стандартная комплектация Eaton 93E 120kVA (93E120K-G2) включает: ИБП в напольном исполнении, руководство пользователя, инструкции по безопасности. ИБП поставляется без аккумуляторных батарей — для работы необходимы внешние батарейные шкафы [citation:1][citation:5].

Дополнительные опции и аксессуары [citation:4][citation:10]:

• Внешние батарейные шкафы (AGM или Li-ion) — для увеличения времени автономии
• Коммуникационные карты: Network-MS (SNMP/Web), Modbus-MS, Relay-MS
• Внутренний сервисный байпас (для модели G2 с опцией MBS) [citation:1]
• Входной выключатель (опция)
• Системы мониторинга Intelligent Power™ Manager
• Расширенная гарантия и сервисное обслуживание

Почему стоит выбрать Eaton 93E 120kVA

• Высокая энергоэффективность — КПД до 98,5% в высокоэффективном режиме [citation:2][citation:5]
• Компактный дизайн — на 20% меньше места, обслуживание только спереди [citation:2]
• Параллельная работа до 4 устройств — масштабирование и резервирование без единой точки отказа [citation:2]
• Технология ABM — продление срока службы аккумуляторов до 50% [citation:2]
• Отличная совместимость с генераторами — входной коэффициент мощности >0,99 [citation:2][citation:5]
• Встроенная защита от обратного тока — безопасность при обслуживании [citation:2]
• Бестрансформаторная топология — снижение веса и повышение КПД [citation:2]
• Низкая совокупная стоимость владения (TCO) — экономия на электроэнергии и обслуживании [citation:5]
• Гибкие возможности мониторинга — 2 слота для коммуникационных карт, поддержка IPP/IPM [citation:4]
