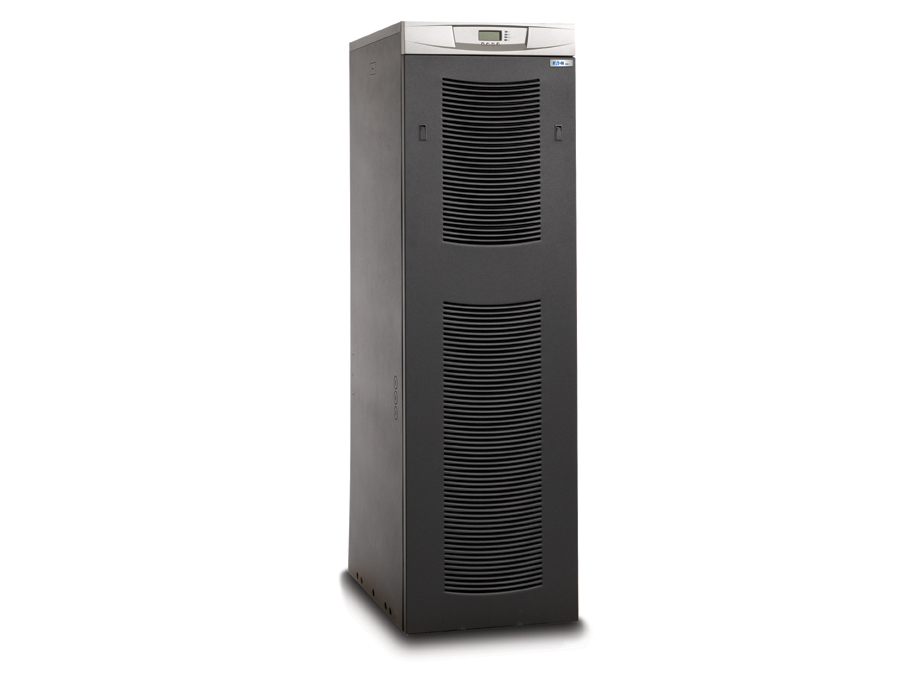

ИБП Eaton 9355 12-N

ИБП Eaton 9355 12-N — высоконадёжный онлайн-источник питания для ЦОД и промышленности

ИБП Eaton 9355 12-N — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети. Модель выполнена в напольном (Tower) исполнении и предназначена для защиты серверных стоек, телекоммуникационного оборудования, промышленных контроллеров и систем безопасности на промышленных предприятиях и в центрах обработки данных (ЦОД).

Основные характеристики

• Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online).
• Полная мощность: 12 кВА (12 000 ВА).
• Активная мощность: 10.8 кВт (10 800 Вт) — выходной коэффициент мощности 0.9.
• Форма выходного сигнала: Чистая синусоида (Pure Sine Wave).
• КПД в режиме on-line: до 93%.
• Интерфейсы управления: RS-232, 2 слота расширения X-Slot (для SNMP-карты, Modbus-карты, релейных выходов), релейные входы/выходы (2/1 программируемых), порт аварийного отключения (REPO).
• Дисплей: Многофункциональный ЖК-дисплей с поддержкой русского языка.
• Форм-фактор: Напольный (Tower).
• Габариты (Ш x Г x В): 305 x 730 x 817 мм.
• Вес: от 160 до 180 кг (в зависимости от конфигурации батарей).
• Уровень шума: < 50 дБ.
• Гарантия производителя: 2 года.

Технические параметры

Входные характеристики

• Номинальное входное напряжение: 380/400/415 В (настраивается).
• Диапазон входного напряжения (без перехода на АКБ):
  • ±20% при 100% нагрузке.
  • при 50% нагрузке.
• Частота входного напряжения: 45–65 Гц (автоматическое определение).
• Входной коэффициент мощности: >0.99 — активная коррекция коэффициента мощности (PFC).
• Коэффициент нелинейных искажений тока (iTHD): <4.5%.
• Совместимость с генератором: Да (плавный пуск).
• Защита от обратного напряжения (Backfeed Protection): Да.

Выходные характеристики

• Номинальное выходное напряжение: 380/400/415 В (настраивается).
• Точность стабилизации напряжения (статическая): ±2%.
• Точность стабилизации напряжения (динамическая): ±5% (восстановление <1 мс).
• Частота выходного напряжения (от батарей): 50/60 Гц ±0.1%.
• Коэффициент нелинейных искажений (THD):
  • <3% при 100% линейной нагрузке.
  • <5% при нелинейной нагрузке.
• Встроенный байпас: Автоматический и ручной.
• Параллельная работа: До 4 устройств по технологии Hot Sync (резервирование N+1 или увеличение мощности).

Перегрузочная способность

• Режим от батарей / on-line:
  • 100–110% — 10 минут.
  • 110–125% — 1 минута.
  • 125–150% — 5 секунд.
  • >150% — 300 мс.
• Режим байпас:
  • 100–110% — 60 минут.
  • 110–125% — 10 минут.
  • 125–150% — 1 минута.

Параметры аккумуляторной батареи

• Тип батареи: Необслуживаемая свинцово-кислотная (VRLA), герметичная.
• Напряжение батарейного массива: 384 В (32 батареи 12 В, соединенные последовательно).
• Технология управления батареями: Advanced Battery Management (ABM) — увеличивает срок службы батарей до 50% (циклический режим заряда, автоматическое тестирование).
• Температурная компенсация заряда: Опционально.
• Ток заряда: 3 А (по умолчанию), до 25 А (максимальный, настраивается).
• Время автономной работы (в зависимости от конфигурации батарей):
  • 8 минут (32 батареи 9 А·ч).
  • 20 минут (64 батареи 9 А·ч).
• Расширение времени автономной работы: Подключение внешних батарейных модулей (External Battery Cabinets).

Защита и фильтрация

• Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети.
• Встроенный ручной байпас: Обеспечивает обслуживание ИБП без отключения нагрузки.
• Защита от импульсных перенапряжений (Surge Protection): Встроенная.
• Защита от перегрузки и короткого замыкания: Электронная защита.
• Защита АКБ от глубокого разряда: Автоматическое отключение нагрузки при критическом напряжении.
• Автоматическое тестирование батарей: Периодическая самодиагностика (ABM).
• Защита от обратного напряжения (Backfeed): Да.

Управление и мониторинг

• Слоты расширения X-Slot: 2 слота для установки опциональных плат:
  • SNMP/Web-карта (Network Management Card): Для удаленного мониторинга и управления через веб-интерфейс и SNMP, интеграция с системами мониторинга (Zabbix и др.).
  • Modbus/Jbus-карта: Для интеграции в системы промышленной автоматизации.
  • Relay-карта: Для расширения возможностей внешней сигнализации.
  • Hot Sync-карта: Для организации параллельной работы до 4 устройств.
  • ViewUPS-X удаленный дисплей: Для выносного отображения состояния ИБП.
• Порт аварийного отключения (REPO): Удалённое аварийное отключение выходного напряжения.
• Релейные входы/выходы: 2 входа / 1 выход (программируемые).
• Программное обеспечение: Powerware Software Suite (в комплекте) для мониторинга и корректного завершения работы физических и виртуальных серверов.
• Информативный ЖК-дисплей: Отображает входное/выходное напряжение, уровень нагрузки, состояние батарей, режимы работы и другую информацию; поддержка русского языка.
• Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях.

Эксплуатационные характеристики

• КПД в режиме on-line (100% нагрузка): 92%.
• КПД в режиме on-line (50% нагрузка): 90%.
• Рабочая температура: от 0 до +40 °C.
• Температура хранения: от -25 до +55 °C.
• Относительная влажность: 5–95% (без конденсации).
• Высота над уровнем моря (при работе): до 1000 м без снижения мощности (до 2000 м с дерайтингом).
• Материал корпуса: Металл (RAL 7035 — светлый серый).
• Степень защиты (IP): IP22.
• Сертификация: CE, GOST.

Особенности и преимущества

• Максимальная надежность: Топология Online с двойным преобразованием и технология параллельной работы Hot Sync (до 4 устройств) обеспечивают бесперебойную работу mission-critical систем.
• Высокая энергоэффективность: КПД до 93% снижает эксплуатационные расходы и тепловыделение.
• Широкий диапазон входного напряжения (до 50% ниже номинала): ИБП продолжает питать нагрузку от сети даже при сильных просадках, не расходуя ресурс батарей. Это особенно важно для регионов с нестабильным электроснабжением.
• Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC) и другого чувствительного оборудования.
• Интеллектуальное управление батареями (ABM): Увеличивает срок службы аккумуляторов до 50% и обеспечивает их своевременную замену.
• Высокая перегрузочная способность: Выдерживает кратковременные перегрузки до 150% (5 секунд), что критически важно при запуске мощных нагрузок (например, серверов или промышленных контроллеров).
• Гибкость управления: Два слота X-Slot и поддержка SNMP обеспечивают интеграцию в любую ИТ-инфраструктуру.
• Простота обслуживания: Встроенный ручной байпас позволяет проводить техническое обслуживание ИБП без отключения нагрузки.
• Масштабируемое время автономной работы: Подключение внешних батарейных модулей позволяет увеличить время резервирования до нескольких часов.
• Адаптация к промышленным условиям: Защита корпуса IP22 и широкий диапазон рабочих температур позволяют использовать ИБП в промышленных средах.

Важные замечания по эксплуатации

• Статус модели: ИБП Eaton 9355 12-N снят с производства (End of Life). Доступны аналоги и системы на замену (рекомендуется уточнять у официальных дилеров).
• Профессиональная установка: Подключение ИБП должен выполнять квалифицированный персонал (электрик с соответствующей лицензией) с соблюдением правил техники безопасности.
• Рекомендуемое расположение: Устройство рекомендуется размещать в серверных комнатах, ЦОД или промышленных помещениях с контролируемым температурным режимом.
• Охлаждение: Уровень шума составляет менее 50 дБ, что позволяет использовать ИБП в серверных комнатах, но не рекомендуется для установки в открытых офисах.
• Подключение к сети: ИБП подключается к трехфазной сети 380/400/415 В. Для подключения требуется клеммное соединение.
• Батарейные модули: Внешние батарейные модули приобретаются отдельно. Рекомендуется использовать оригинальные батарейные модули Eaton для обеспечения корректной работы системы ABM и мониторинга.
• Гарантия: Производитель предоставлял 2 года гарантии. Для уточнения гарантийных обязательств после снятия модели с производства рекомендуется обращаться к официальным дистрибьюторам Eaton.

Область применения

Благодаря онлайн-топологии, высокой мощности (10.8 кВт) и возможности параллельной работы, Eaton 9355 12-N идеально подходит для защиты широкого спектра оборудования:

• Центры обработки данных (ЦОД) и серверные комнаты: Обеспечение бесперебойного питания критических бизнес-приложений, баз данных и виртуальных сред.
• Телекоммуникационное оборудование и узлы связи: Обеспечение непрерывности связи.
• Промышленные контроллеры и АСУ ТП: Обеспечение стабильности производственных процессов.
• Медицинское оборудование: Защита диагностической аппаратуры и систем жизнеобеспечения.
• Банковское оборудование и процессинговые центры: Защита финансовых операций.
• Системы безопасности: Видеонаблюдение (CCTV), охранно-пожарная сигнализация (ОПС), системы контроля доступа (СКУД).
• Морские и судоходные системы: Защита навигационного оборудования, систем автоматизации и связи (версия с морской сертификацией DNV).
