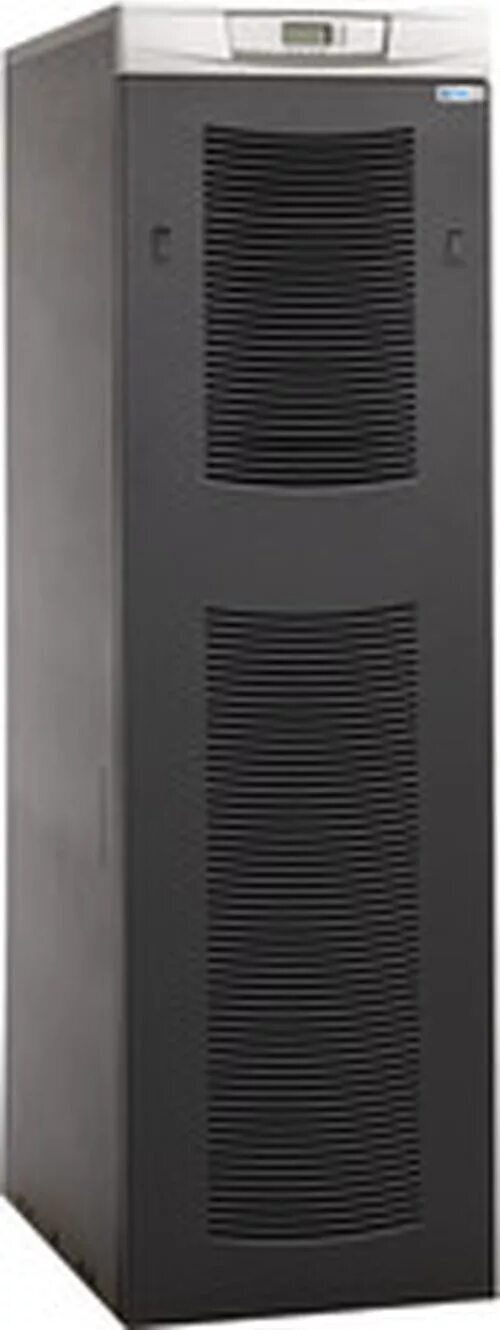

ИБП Eaton 9355 10-N

ИБП Eaton 9355 10-N – трёхфазный онлайн-источник бесперебойного питания 10 кВА для корпоративной инфраструктуры

ИБП Eaton 9355 10-N (ранее известный как Powerware 9355) — это трёхфазный источник бесперебойного питания топологии онлайн (VFI, двойное преобразование) мощностью 10 кВА / 9 кВт. Модель относится к серии Eaton 9355, которая была разработана для обеспечения максимальной защиты критически важного оборудования в дата-центрах, промышленных предприятиях, медицинских и финансовых учреждениях. Устройство выполнено в вертикальном напольном исполнении (Tower) и обладает компактными размерами, что позволяет устанавливать его в серверных стойках и на рабочих площадках. ИБП поддерживает параллельную работу до 4 устройств для резервирования N+X, оснащён встроенными батареями 9 А·ч (от 32 до 64 штук) и технологией ABM для продления срока службы аккумуляторов.

Модель 9355 10-N была снята с производства (EOL 10 июля 2020 года), однако остаётся востребованной на вторичном рынке и в системах, эксплуатируемых с сервисной поддержкой .

Основные характеристики

• Топология: Онлайн (двойное преобразование, VFI)
• Полная мощность: 10 кВА
• Активная мощность: 9 кВт (коэффициент мощности 0.9)
• Фазность: трёхфазный вход / трёхфазный выход (3:3, 3P+N+PE)
• Номинальное входное напряжение: 380/400/415 В (настраиваемое)
• Диапазон входного напряжения: ±15% от номинала при 100% нагрузке (без перехода на батареи)
• Входной коэффициент мощности (PF): >0.99
• Гармонические искажения входного тока (THDi): <4.5%
• Выходное напряжение: 380/400/415 В (настраиваемое)
• Точность стабилизации выходного напряжения: ±1% (статическая), ±5% (динамическая)
• Перегрузочная способность: 125% – 1 минута, 150% – 5 секунд, 110% – 10 минут
• КПД: до 98% в онлайн-режиме , до 93–94% в стандартных условиях
• Внутренние АКБ: 32 × 12 В / 9 А·ч (384 В, встроенные) – базовая конфигурация
• Опциональные батареи: до 64 × 9 А·ч (с дополнительным батарейным кабинетом)
• Время автономии: от встроенных батарей – 15–33 минут при 100% нагрузке (зависит от ёмкости)
• Зарядный ток: 3.4 А по умолчанию (до 25 А на струну, максимум 34 А)
• Дисплей: графический ЖК-дисплей с голубой подсветкой
• Интерфейсы: RS-232, слоты X-Slot (2 шт.), релейные контакты, порт EPO, входы для датчиков окружающей среды
• Габариты (Ш × Г × В): 305 × 702 × 817 мм
• Вес нетто: 160 кг (с батареями) / 75 кг (без батарей)
• Уровень шума: <50 дБА (10 кВА)
• Гарантия: 24 месяца

Назначение и сценарии использования

ИБП Eaton 9355 10-N ориентирован на профессиональное применение в средах, где качество электропитания критически важно для непрерывности бизнес-процессов. Благодаря онлайн-топологии с двойным преобразованием, устройство полностью изолирует нагрузку от всех возможных нарушений в питающей сети: импульсных помех, провалов, скачков, гармонических искажений и кратковременных отключений. Основные области применения включают:

• Дата-центры и серверные комнаты: питание серверных стоек, систем хранения данных (СХД) и активного сетевого оборудования
• Промышленные предприятия: защита систем автоматизации (PLC), станков с ЧПУ, технологических линий и систем управления производством
• Медицинские учреждения: бесперебойное питание диагностического оборудования (МРТ, КТ, рентген-аппаратов) и лабораторных анализаторов
• Телекоммуникационные узлы: защита базовых станций, узлов связи, маршрутизаторов и коммутаторов операторов связи
• Финансовые и банковские учреждения: питание процессинговых центров, банкоматов и терминалов самообслуживания

Ключевые особенности

Высокая эффективность и экономичность

ИБП достигает КПД до 98% в режиме двойного преобразования, что значительно снижает тепловыделение и эксплуатационные расходы. В условиях частичной нагрузки (50%) КПД остаётся на уровне 93% – критично для систем с резервированием, где реальная загрузка редко превышает 50% . Высокий входной коэффициент мощности (>0.99) и низкие гармонические искажения входного тока (<4.5%) минимизируют влияние на питающую сеть и делают ИБП совместимым с дизель-генераторами.

Технология параллельной работы Hot Sync

Запатентованная технология Eaton Hot Sync позволяет объединять до 4 ИБП Eaton 9355 в параллель без единой точки отказа. Каждый ИБП независимо управляет своей нагрузкой, синхронизируясь с другими без выделенных линий связи. Преимущества включают:

• Резервирование N+X (избыточность): обеспечение максимальной отказоустойчивости для критически важных приложений (например, конфигурация 2+1 или 3+1)
• Масштабирование по мощности: увеличение общей выходной мощности до 40 кВА при объединении 4 ИБП без резервирования
• Горячее подключение – добавление или замена ИБП в параллельной системе без отключения нагрузки

Технология ABM (Advanced Battery Management)

ИБП оснащён интеллектуальной системой управления батареями ABM, которая использует трёхступенчатый заряд вместо постоянного подзаряда (Float charge). Это предотвращает перезаряд, сульфатацию пластин и термическое разрушение АКБ, благодаря чему срок службы батарей увеличивается до 50% по сравнению с традиционными методами заряда . Система также проводит автоматические тесты батарей и предупреждает о необходимости замены.

Гибкая батарейная подсистема

Базовая конфигурация включает 32 встроенные батареи 12 В / 9 А·ч, обеспечивающие время автономии 15–33 минут при 100% нагрузке . Для увеличения времени автономии доступны дополнительные батарейные кабинеты (до 64 батарей). ИБП поддерживает горячую замену батарейных блоков, что позволяет заменять аккумуляторы без выключения подключённого оборудования .

Расширенные возможности управления и мониторинга

ИБП оснащён графическим ЖК-дисплеем (голубая подсветка, поддержка меню на английском и русском языках), отображающим входное/выходное напряжение, нагрузку в кВт/кВА, состояние батарей, время автономии и коды ошибок.

Для интеграции в ИТ-инфраструктуру предусмотрены:

• 2 слота X-Slot – для установки опциональных карт расширения: SNMP-карта для удалённого мониторинга через веб-интерфейс, SNMP traps, email-уведомления; Modbus/Jbus карта для интеграции в SCADA и BMS; релейная карта для внешней сигнализации; карта параллельной работы Hot Sync
• RS-232 – для последовательного управления и мониторинга
• Релейные контакты – для передачи сигналов о состоянии ИБП (работа от батарей, общая неисправность, низкий заряд) во внешние системы
• Порт EPO (Emergency Power Off) – для дистанционного аварийного отключения ИБП
• Входы для датчиков окружающей среды – для мониторинга температуры и влажности в стойке

Программное обеспечение и управление

ИБП поставляется с программным обеспечением Eaton Powerware Software Suite, которое обеспечивает:

• Автоматическое корректное завершение работы серверов при длительном отключении питания
• Централизованный мониторинг нескольких ИБП через единую консоль
• Отправку уведомлений по email и SNMP traps
• Интеграцию с системами управления дата-центров и BMS
• Совместимость с Windows, Linux, VMware ESXi, Hyper-V

Высокая надёжность и защита

• Перегрузочная способность инвертора: 125% – 1 минута, 150% – 5 секунд, 110% – 10 минут
• Встроенный статический байпас: автоматическое переключение нагрузки при перегрузке или неисправности инвертора
• Защита от импульсных перенапряжений (Surge Protection) – соответствует стандартам ANSI C62.41 и IEC 61000-4-5
• Технология Powerware Hot Sync – для параллельной работы без единой точки отказа
• Защита данных на жёстком диске – опционально (SED)
• Сертификация безопасности: IEC 62040-1, IEC 60950-1, UL 1778, CSA C22.2
• Электромагнитная совместимость: IEC 62040-2 (класс C3), FCC Part 15 Class A
• Качество электроэнергии: IEC 62040-3 (класс VFI)

Технические характеристики (полный список)

Входные параметры

• Номинальное входное напряжение: 380/400/415 В (трёхфазное, 4 провода + заземление)
• Диапазон входного напряжения (без перехода на батареи): ±15% от номинала при 100% нагрузке (расширяется до -50% при 50% нагрузке)
• Диапазон входной частоты: 45–65 Гц
• Входной коэффициент мощности (PF): >0.99
• Гармонические искажения входного тока (THDi): <4.5%
• Совместимость с генератором: Да

Выходные параметры

• Номинальная полная мощность: 10 кВА
• Номинальная активная мощность: 9 кВт (коэффициент мощности 0.9)
• Выходное напряжение: 380/400/415 В (настраиваемое, трёхфазное + нейтраль + заземление)
• Точность стабилизации выходного напряжения: ±1% (статическая), ±5% (динамическая при 100% изменении нагрузки)
• Время восстановления (динамическая/статическая): менее 1 мс
• Выходная частота (в батарейном режиме): 50/60 Гц ±0.1%
• Форма выходного сигнала: чистая синусоида
• Гармонические искажения выходного напряжения (THDv): <3% (линейная нагрузка), <5% (нелинейная нагрузка)
• Перегрузочная способность инвертора: 125% – 1 минута, 150% – 5 секунд, 110% – 10 минут
• Встроенный статический байпас: да

КПД и эффективность

• КПД в онлайн-режиме: до 98% (согласно спецификациям производителя)
• КПД в стандартных условиях: 93–94% (при 100% нагрузке)
• КПД при 50% нагрузке: около 93%

Аккумуляторная подсистема (встроенная, базовая конфигурация)

• Тип АКБ: герметичные свинцово-кислотные (AGM, VRLA), необслуживаемые, 12 В / 9 А·ч
• Количество: 32 батареи (общее напряжение 384 В постоянного тока)
• Технология управления: ABM (Advanced Battery Management) – трёхступенчатый заряд
• Зарядный ток (по умолчанию): 3.4 А на струну
• Настраиваемый зарядный ток: 0.5–25 А на струну, максимум 34 А (ограничен входным током)
• Горячая замена батарей: да
• Холодный старт: да

Время автономии (от встроенных батарей, 32×9 А·ч)

• Нагрузка 9 кВт (100%): 15–33 минут (в зависимости от версии прошивки и условий)
• Нагрузка 4.5 кВт (50%): 45–60 минут (оценочно)
• При увеличении ёмкости (64×9 А·ч) время автономии возрастает пропорционально

Коммуникации и управление

• Стандартные интерфейсы: RS-232 (DB9)
• Слоты расширения: 2 × X-Slot (для карт управления: SNMP, Modbus, релейных, Hot Sync)
• Релейные контакты: сухие контакты для сигнализации (1 выход)
• Порт EPO (Emergency Power Off): да (клеммник)
• Входы для датчиков окружающей среды: 2 входа (температура, влажность)
• Дисплей: графический ЖК-дисплей с голубой подсветкой, 4 светодиодных индикатора
• Звуковая сигнализация: есть (отключаемая)

Программное обеспечение

• В комплекте: Eaton Powerware Software Suite (CD или загрузка)
• Поддерживаемые ОС: Windows Server (2008–2022), Windows 10/11, Linux (Red Hat, SUSE, Ubuntu), macOS, VMware ESXi, Hyper-V

Физические параметры и условия эксплуатации

• Форм-фактор: напольный (Tower), вертикальный
• Размеры (Ш × Г × В): 305 × 702 × 817 мм
• Вес нетто (с батареями, 32 шт.): 160 кг
• Вес (без батарей): 75 кг
• Цвет: чёрный
• Рабочая температура: 0°C – +40°C (оптимальная для батарей 25°C)
• Температура хранения: 0°C – 25°C (рекомендуемая для хранения батарей)
• Относительная влажность: 0–95% (без конденсации)
• Уровень шума: <50 дБА (на расстоянии 1 метра)
• Высота над уровнем моря: до 1000 м без снижения мощности (дерайтинг до 3000 м)
• Степень защиты: IP20
• Тепловыделение (10 кВА): 3 798 BTU/час (при 208/220 В)

Соответствие стандартам и сертификация

• Безопасность: IEC/EN 62040-1, IEC/EN 60950-1, UL 1778, CSA C22.2 No. 107.3
• Электромагнитная совместимость (EMC): IEC/EN 62040-2 (класс C3), FCC Part 15 Class A
• Качество электроэнергии: IEC/EN 62040-3 (класс VFI – Voltage and Frequency Independent)
• Сертификация: CE, NOM-NYCE, cULus, RCM (для Австралии), ГОСТ (для стран ЕАЭС)
• Система менеджмента качества: ISO 9001:2015, ISO 14001:2004

Комплектация и аксессуары

Стандартная комплектация (модель с артикулом 1023413)

Поставка ИБП Eaton 9355-10-N включает следующие компоненты:

• ИБП Eaton 9355 10-N (основной блок, с предустановленными 32 батареями 12 В / 9 А·ч)
• Встроенный статический и ручной байпас (в зависимости от конфигурации)
• Комплект документации (руководство пользователя, краткое руководство)
• Программное обеспечение Eaton Powerware Software Suite (на CD или ссылка для загрузки)
• Коммуникационные кабели: RS-232 (DB9)
• Гарантийный талон (24 месяца)

Важно: В некоторых вариантах поставки (например, 9355-10-N-25-64x9Ah-MBS) конфигурация батарей и наличие дополнительных аксессуаров могут отличаться . Уточняйте спецификацию при заказе.

Аксессуары и опции (приобретаются отдельно)

• Карты расширения X-Slot:
  • Сетевая карта SNMP – для удалённого мониторинга и управления через веб-интерфейс, SNMP v3, интеграции с системами мониторинга дата-центров (Zabbix, PRTG, Nagios)
  • Карта Modbus/Jbus – для интеграции в промышленные системы автоматизации (SCADA, BMS)
  • Релейная карта – для расширения возможностей сигнализации (сухие контакты)
  • Карта Parallel (Hot Sync) – для организации параллельной работы нескольких ИБП (входит в комплект Hot Sync, но может быть отдельной опцией)
• Внешние батарейные кабинеты (EBC – External Battery Cabinets): для увеличения времени автономии (поддерживается до 64 батарей суммарно)
• Сменные батарейные блоки (9 А·ч): для замены встроенных батарей по истечении срока службы
• Датчики окружающей среды – температуры и влажности для стойки (подключаются к входам на ИБП или через SNMP-карту)
• Внешний сервисный байпас (для обслуживания ИБП без отключения нагрузки)
• Комплект для параллельной работы (кабели синхронизации и документация) – для объединения до 4 ИБП 9355

Статус продукта и информация об окончании поддержки (EOL)

ИБП Eaton 9355 10-N был снят с производства (End-of-Life, EOL) 10 июля 2020 года . Это означает, что Eaton больше не выпускает новые устройства и не оказывает расширенную техническую поддержку для данной модели. Однако:

• Модель остаётся доступной на вторичном рынке (восстановленные, бывшие в употреблении устройства)
• Для существующих инсталляций Eaton продолжает предоставлять ограниченную техническую поддержку (по вопросам эксплуатации и совместимости) в рамках сервисных контрактов (Eaton Service).
• Запасные части (батарейные блоки, вентиляторы, платы управления) доступны для заказа у авторизованных сервисных партнёров.

Рекомендация: Для новых проектов рекомендуется рассматривать актуальные модели ИБП Eaton, такие как серии Eaton 9E, 93E или 9PX (для однофазных нагрузок).

Почему стоит выбрать Eaton 9355-10-N

• Высокая надёжность и репутация бренда: Eaton – мировой лидер в области управления качеством электроэнергии с более чем 100-летней историей. Серия Powerware 9355 была одной из самых продаваемых на рынке трёхфазных ИБП .
• Компактная мощность 10 кВА в напольном исполнении: ИБП занимает минимум места (305×702×817 мм) и может быть размещён в серверной стойке или на рабочей площадке без специальной подготовки помещения.
• Масштабируемость (параллельная работа Hot Sync): Возможность объединения до 4 ИБП позволяет как увеличивать общую мощность (до 40 кВА), так и организовывать резервирование N+X для максимальной отказоустойчивости .
• Технология ABM, продлевающая срок службы батарей: Увеличение срока службы АКБ до 50% снижает совокупную стоимость владения (TCO) .
• Высокая эффективность (КПД до 98%): Экономия электроэнергии и снижение тепловыделения, особенно в режимах частичной нагрузки, характерных для резервированных систем .
• Расширенные возможности управления и мониторинга: 2 слота X-Slot, RS-232, релейные контакты, поддержка SNMP и Modbus (с опциональными картами) – полная интеграция в системы мониторинга дата-центров и BMS .
• Чистая синусоида на выходе и низкие искажения: Совместимость с любым оборудованием, включая серверные блоки питания с активным PFC, и меньшее влияние на питающую сеть.
