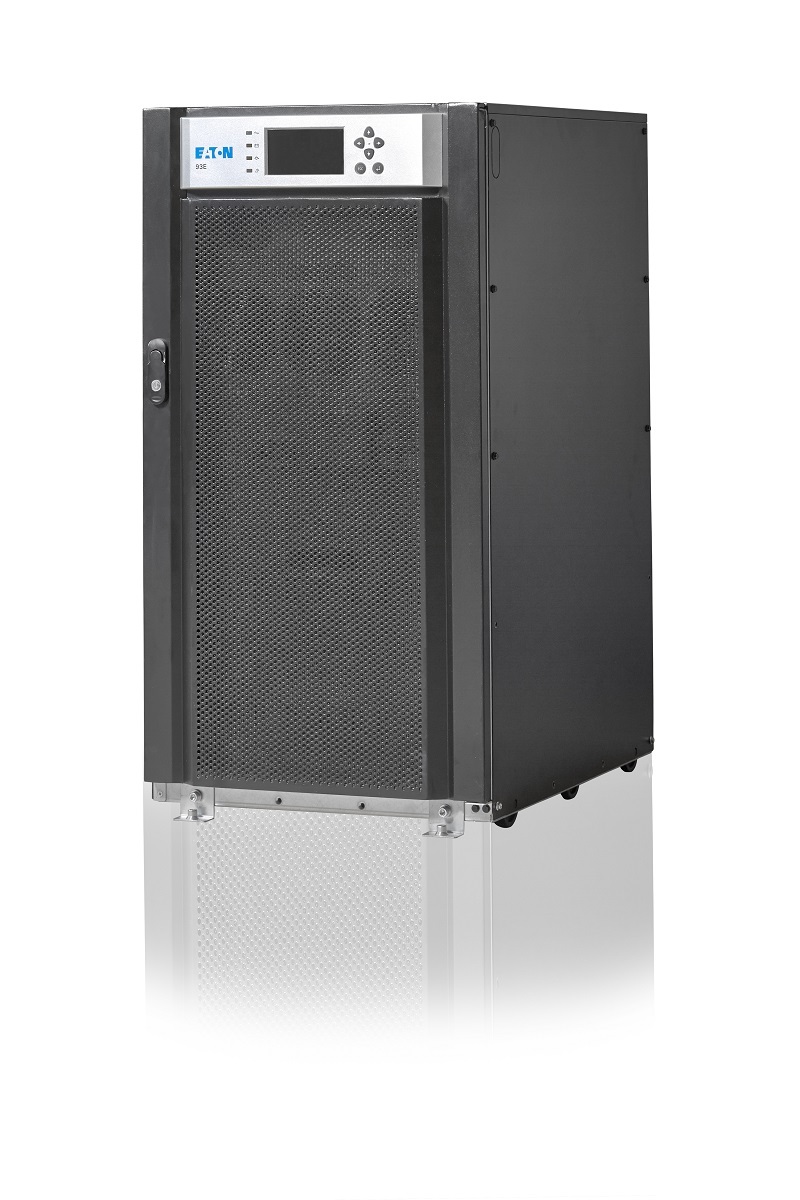

ИБП Eaton 93E 20kVA (93E20KMBSB) – трёхфазный онлайн-источник для ЦОД и промышленности
ИБП Eaton 93E 20kVA с артикулом 93E20KMBSB – это трёхфазный онлайн-источник бесперебойного питания (VFI, двойное преобразование) мощностью 20 кВА / 18 кВт. Модель относится к серии Eaton 93E и предназначена для обеспечения бесперебойным питанием ответственного оборудования в центрах обработки данных (ЦОД), телекоммуникационных узлах, медицинских учреждениях и на промышленных предприятиях. Отличительные особенности устройства: высокий КПД до 98% в экономичном режиме, встроенный ручной байпас, технология параллельной работы Hot Sync (до 4 устройств) и возможность использования внешних батарейных шкафов. ИБП поставляется в версии без аккумуляторов (требуется подключение внешних батарей) и выполнен в напольном исполнении Tower. Вес ИБП составляет 72 кг (без батарей).
Основные характеристики конфигурации 93E20KMBSB
- Артикул производителя: 93E20KMBSB
- Тип топологии: Онлайн (двойное преобразование, VFI)
- Форм-фактор: напольный (Tower)
- Фазность: трёхфазный вход / трёхфазный выход (3:3, 3P+N+PE)
- Полная мощность: 20 кВА
- Активная мощность: 18 кВт (выходной коэффициент мощности 0.9)
- Номинальное входное/выходное напряжение: 380/400/415 В (настраиваемое)
- Диапазон входного напряжения: ±15% от номинала при 100% нагрузке (без перехода на батареи)
- Входная частота: 40–72 Гц (широкий диапазон)
- Входной коэффициент мощности (PF): >0.99
- Гармонические искажения входного тока (THDi): <5%
- Выходной коэффициент мощности: 0.9
- КПД в онлайн-режиме: до 94%
- КПД в режиме высокой эффективности (ECO): до 98%
- Перегрузочная способность инвертора: 125% – 10 минут, 150% – 1 минута
- Встроенный ручной байпас (сервисный): да
- Параллельная работа: до 4 устройств (резервирование N+X или увеличение мощности)
- Аккумуляторная батарея: внешняя (без встроенных АКБ)
- Напряжение батарейного блока: 384–480 В (настраивается)
- Зарядный ток: 3.5 А (по умолчанию), до 5.3 А (максимум)
- Коммуникационные интерфейсы: USB, RS-232, EPO, 2 слота MiniSlot
- Габариты (Ш × Г × В): 500 × 710 × 960 мм
- Вес нетто: 72 кг
- Цвет: чёрный
- Гарантия: 1 год
Назначение и сценарии использования
ИБП Eaton 93E 20kVA ориентирован на профессиональное применение в средах, где качество электропитания критично для непрерывности бизнес-процессов. Модель находит широкое применение в следующих областях [citation:6][citation:7][citation:8]:
- Центры обработки данных (ЦОД) и серверные комнаты – питание серверных стоек, систем хранения данных (СХД) и активного сетевого оборудования.
- Промышленные предприятия – защита систем автоматизации (PLC), станков с ЧПУ и технологических линий от скачков и провалов напряжения.
- Медицинские учреждения – бесперебойное питание диагностического оборудования (МРТ, КТ, анализаторы) и систем жизнеобеспечения.
- Телекоммуникационные узлы – защита маршрутизаторов, коммутаторов и базовых станций.
- Финансовые учреждения – питание процессинговых центров, банкоматов и систем документооборота.
Ключевые особенности
Высокая эффективность и экономичность
ИБП достигает КПД до 94% в стандартном онлайн-режиме двойного преобразования [citation:1][citation:4]. В режиме высокой эффективности (High Efficiency / ECO) КПД повышается до 98%, что обеспечивает существенную экономию электроэнергии и снижение тепловыделения [citation:1][citation:4].
Технология параллельной работы Hot Sync
Фирменная технология Eaton Hot Sync позволяет объединять до 4 ИБП Eaton 93E в параллель для увеличения общей мощности или создания отказоустойчивой конфигурации N+X [citation:1][citation:2]. Горячее резервирование распределяет нагрузку без использования выделенных линий связи, что устраняет «единую точку отказа» системы.
Встроенный сервисный байпас (ручной)
ИБП оснащён встроенным механическим сервисным байпасом, который позволяет перевести нагрузку на питание напрямую от сети для обслуживания или замены ИБП без отключения защищаемого оборудования [citation:1][citation:2]. Это критически важно для объектов с требованием непрерывной работы 24/7.
Широкий входной диапазон и совместимость с генераторами
ИБП способен работать без перехода на батареи при отклонениях входного напряжения в пределах ±15% [citation:7]. Входной коэффициент мощности >0.99 и THDi <5% делают ИБП совместимым с дизель-генераторами, позволяя использовать генератор меньшей номинальной мощности [citation:2][citation:6][citation:7].
Гибкая аккумуляторная подсистема
Модель 93E20KMBSB поставляется без встроенных аккумуляторов, что позволяет заказчику самостоятельно подобрать внешние батарейные шкафы в соответствии с требованиями по времени автономии и бюджету [citation:1][citation:2][citation:6]. Напряжение батарейного блока может быть настроено в диапазоне 384–480 В [citation:6].
Технология управления батареями ABM
ИБП оснащён встроенной системой управления аккумуляторами ABM (Advanced Battery Management), которая использует трёхступенчатый заряд вместо постоянного подзаряда. Это предотвращает перезаряд, сульфатацию пластин и термическое разрушение АКБ, благодаря чему срок службы батарей увеличивается до 50% [citation:1][citation:2][citation:8].
Графический ЖК-дисплей и управление
ИБП оснащён графическим ЖК-дисплеем с голубой подсветкой, отображающим параметры входного/выходного напряжения, нагрузку в кВт/кВА, состояние батарей и историю событий [citation:1][citation:2][citation:6]. Интерфейс поддерживает несколько языков.
Расширенные коммуникационные возможности
Для интеграции в ИТ-инфраструктуру предусмотрены интерфейсы: USB (HID-совместимый), RS-232, порт EPO, два слота MiniSlot для установки карт расширения (SNMP/Web, Modbus, Relay). Это позволяет интегрировать ИБП в системы мониторинга дата-центров (Zabbix, PRTG, Nagios) и BMS/SCADA.
Технические характеристики (полный список)
Входные параметры
- Номинальное входное напряжение: 220/380 В, 230/400 В, 240/415 В (настраиваемое)
- Диапазон входного напряжения (без перехода на батареи): ±15% от номинала при 100% нагрузке
- Диапазон входной частоты: 40–72 Гц
- Входной коэффициент мощности (PF): >0.99
- Гармонические искажения входного тока (THDi): <5%
- Входное соединение: клеммное (твёрдое подключение, Hardwired)
- Система без трансформатора: да
Выходные параметры
- Номинальная выходная мощность: 20 кВА / 18 кВт (косинус фи = 0.9)
- Номинальное выходное напряжение: 220/380 В, 230/400 В, 240/415 В (настраиваемое)
- Точность стабилизации статическая: ±1%
- Точность стабилизации динамическая: <5% при 100% изменении нагрузки
- Время реакции на изменение нагрузки: <20 мс
- Время переключения при сбое питания: 0 мс (инвертор работает непрерывно)
- Гармонические искажения выходного напряжения (THDv): <2% (для линейной нагрузки)
- Форма выходного сигнала: чистая синусоида
- Количество выходных клемм: 1 (твёрдое соединение 3P+N+PE)
Аккумуляторная подсистема (внешняя)
- Встроенные батареи: отсутствуют
- Тип аккумуляторов: внешние, VRLA (свинцово-кислотные, AGM)
- Напряжение батарейного блока: 384–480 В (настраивается)
- Зарядное устройство: ABM (Advanced Battery Management)
- Ток заряда по умолчанию: 3.5 А
- Максимальный ток заряда: 5.3 А
- Защита от обратного тока батарей: стандартная
- Время автономии: зависит от ёмкости и типа внешних батарей
Эффективность и энергопотребление
- КПД в онлайн-режиме двойного преобразования: до 94%
- КПД в режиме высокой эффективности (ECO): до 98%
- Энергопотребление: 296 Вт
Управление и коммуникации
- Дисплей: графический ЖК-дисплей с голубой подсветкой
- Стандартные интерфейсы: (1) USB Type B, (1) RS-232 (DB9), (1) EPO
- Слоты расширения: 2 слота MiniSlot для коммуникационных карт (SNMP, Modbus, Relay)
- Светодиодная индикация: 4 светодиода состояния
- Звуковая сигнализация: есть (отключаемая)
- Релейные входы: 3 сигнальных входа
Байпас и защита
- Внутренний ручной байпас (сервисный): есть
- Автоматический байпас (статический): есть
- Перегрузочная способность инвертора: 102-125% – 10 минут, 126-150% – 1 минута, >151% – 500 мс
- Защита от обратного тока: встроенная
- Автоматический рестарт: есть
Условия эксплуатации
- Рабочая температура: 0°C – +40°C
- Температура хранения: -25°C – +55°C (без батарей), +15°C – +25°C (с батареями)
- Относительная влажность: 5–95% (без конденсации)
- Уровень шума: ≤55 дБА (на расстоянии 1 метра)
- Высота над уровнем моря: до 1000 м без снижения мощности
- Охлаждение: воздушное принудительное
- Степень защиты: IP20
Физические параметры
- Форм-фактор: напольный (Tower, моноблочный)
- Габариты (Ш × Г × В): 500 × 710 × 960 мм
- Вес нетто (без батарей): 72 кг
- Вес брутто (с упаковкой): 145 кг
- Цвет: чёрный
- Климатическое исполнение: для отапливаемых помещений
Соответствие стандартам и сертификация
- Безопасность: IEC/EN 62040-1, CE Marked, CB
- Электромагнитная совместимость (EMC): IEC/EN 62040-2 (Category C3)
- Качество электроэнергии: IEC/EN 62040-3 (VFI – Voltage and Frequency Independent)
- Экологичность: RoHS Compliant
- Система менеджмента качества: ISO 9001, ISO 14001 на производстве
Комплектация и аксессуары
Стандартная комплектация модели 93E20KMBSB
Поставка ИБП Eaton 93E 20kVA включает следующие компоненты [citation:1][citation:2][citation:6]:
- ИБП Eaton 93E (основной блок) — 20 кВА / 18 кВт
- Встроенный ручной сервисный байпас (механический переключатель)
- Встроенная защита от обратного тока
- Руководство пользователя и инструкция по безопасности
- Гарантийный талон (1 год)
Важно: ИБП поставляется без аккумуляторных батарей. Для ввода устройства в эксплуатацию необходимо приобрести внешние батарейные шкафы [citation:6][citation:7][citation:8]. Входные и выходные кабели также не входят в комплект.
Аксессуары и опции (приобретаются отдельно)
- Внешние батарейные шкафы (Eaton 93E Battery Cabinet) – для увеличения времени автономии [citation:6]
- Коммуникационные карты (MiniSlot):
- Сетевая карта SNMP/Web – для удалённого мониторинга по сети, веб-интерфейса, SNMP-ловушек
- Карта Modbus/Jbus – для интеграции в системы диспетчеризации (SCADA, BMS)
- Релейная карта (сухие контакты) – для расширения сигнализации о состоянии ИБП
- Комплект для параллельной работы (до 4 устройств) с кабелями синхронизации
Почему стоит выбрать Eaton 93E 20kVA (93E20KMBSB)
- Баланс мощности и стоимости: 20 кВА / 18 кВт — востребованный размер для ЦОД малого и среднего бизнеса и корпоративных серверных комнат. ИБП предлагает конкурентную стоимость владения (TCO) при высоком КПД [citation:1][citation:4].
- Высокая эффективность: КПД до 98% в экономичном режиме и до 94% в онлайн-режиме существенно снижает расходы на электроэнергию и охлаждение [citation:1][citation:4].
- Масштабируемость и отказоустойчивость: Параллельная работа до 4 ИБП (технология Hot Sync) позволяет наращивать мощность до 80 кВА или организовывать резервирование N+X без единой точки отказа [citation:1][citation:2].
- Гибкость аккумуляторной подсистемы: Поставка без встроенных батарей позволяет заказчику самостоятельно выбрать тип, ёмкость и производителя внешних аккумуляторов, настраивая время автономии от 10 минут до нескольких часов [citation:6][citation:7].
- Безопасность и простота обслуживания: Встроенный ручной байпас и защита от обратного тока упрощают сервисное обслуживание и повышают безопасность эксплуатации [citation:1][citation:2].
- Совместимость с генераторными установками: Входной коэффициент мощности >0.99 и THDi <5% гарантируют стабильную работу с дизель-генераторами без завышения их номинальной мощности [citation:2][citation:6][citation:7].
- Расширенные возможности управления: Два слота MiniSlot и поддержка протоколов SNMP/Modbus позволяют интегрировать ИБП в системы мониторинга ЦОД и промышленной автоматизации [citation:1][citation:2][citation:6].
- Продление срока службы батарей (ABM): Запатентованная технология Eaton ABM продлевает срок службы батарей до 50%, снижая совокупную стоимость владения [citation:8].
Часто задаваемые вопросы
E-E-A-T и B2B-релевантность
ИБП Eaton 93E 20kVA (93E20KMBSB) — это профессиональное корпоративное решение, произведённое компанией Eaton Corporation — мировым лидером в области управления качеством электроэнергии с более чем 100-летней историей, R&D-центрами в США, Европе и Азии, а также развитой дистрибьюторской и сервисной сетью в регионе EMEA. Продукция Eaton сертифицирована по стандартам IEC/EN 62040-1 (безопасность), IEC/EN 62040-2 (EMC) и IEC/EN 62040-3 (VFI), что подтверждает её надёжность для использования в ответственных инфраструктурах [citation:1][citation:2]. Изделие отмечено знаком CE, соответствует директиве RoHS и производится на заводах, сертифицированных по ISO 9001 и ISO 14001 [citation:1][citation:2].
Ключевые преимущества для B2B-клиентов:
- Гарантийная поддержка и сервисное обслуживание: Eaton предоставляет заводскую гарантию сроком 1 год с возможностью расширения до 3–5 лет через сервисные контракты Eaton Service. В большинстве стран присутствуют авторизованные инженеры, обученные пусконаладке и техническому обслуживанию по промышленным SLA (с выездом на объект).
- Юридическая значимость для тендерных закупок (44-ФЗ, 223-ФЗ): Модель 93E20KMBSB включена в каталоги официальных дистрибьюторов, а поставщики предоставляют сертификат происхождения (СТ-1) и декларации о соответствии ТР ЕАЭС, что упрощает участие в госзакупках и закупках госкомпаний [citation:3][citation:8].
- Совокупная стоимость владения (TCO): Высокий КПД (до 98% в экономичном режиме), технология ABM, продлевающая срок службы батарей до 50%, и встроенный байпас для сервисного обслуживания без отключения нагрузки снижают операционные расходы и простой оборудования [citation:8].
- Совместимость с системами управления ЦОД: Поддержка протоколов SNMP (через опциональное оснащение) и встроенные USB/RS-232 позволяют интегрировать ИБП в существующие инфраструктуры мониторинга (Zabbix, PRTG, Nagios) и BMS-системы [citation:1][citation:2][citation:6].
- Юридическая чистота для объектов КИИ: Отсутствие программных закладок и аппаратных закладок, сертифицированное качество и возможность установки дополнительных модулей безопасности (Data Security Kit по запросу) делают ИБП пригодным для эксплуатации на объектах критической информационной инфраструктуры.
Eaton 93E20KMBSB — это высоконадёжный, масштабируемый и энергоэффективный трёхфазный источник бесперебойного питания для дата-центров, промышленных предприятий и телеком-узлов. Оптимальное сочетание мощности 20 кВА / 18 кВт и расширенных возможностей параллельной работы позволяет строить системы резервирования N+X как для компаний среднего бизнеса, так и для крупных корпоративных ЦОД.
