ИБП Eaton 9155 30-N — трёхфазный онлайн-ИБП мощностью 30 кВА / 27 кВт для защиты критической инфраструктуры

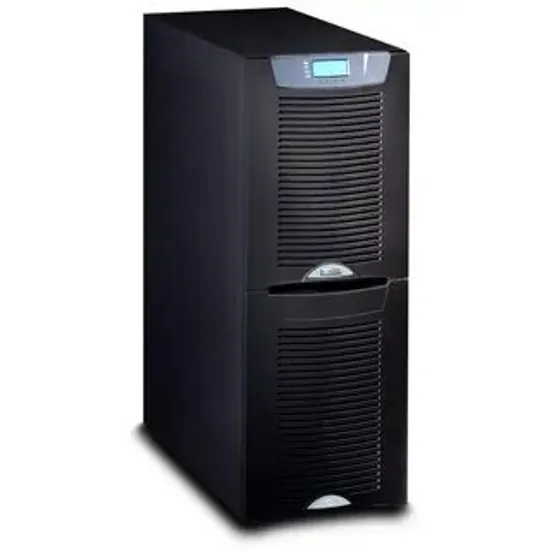

Eaton 9155 30-N — это трёхфазный источник бесперебойного питания (ИБП) с технологией двойного преобразования (онлайн) и выходным коэффициентом мощности 0,9, обеспечивающий активную мощность 27 кВт при полной нагрузке 30 кВА [citation:2][citation:3]. Модель выполнена в напольном исполнении (Tower) и предназначена для защиты серверного и телекоммуникационного оборудования, медицинских диагностических систем, промышленных контроллеров и банковской инфраструктуры [citation:4].
Основные характеристики
- Тип: Онлайн (Double Conversion), IGBT
- Номинальная мощность: 30 кВА / 27 кВт
- Коэффициент мощности: 0,9
- Вход: 3-фазный (380/400/415 В) [citation:1]
- Выход: 1-фазный (220/230/240 В) [citation:2]
- Форм-фактор: Напольный (Tower)
- КПД в режиме двойного преобразования: до 93% [citation:3]
- КПД в режиме ECO: до 98% [citation:3]
- Габариты (В×Ш×Г): 1684 × 494 × 762 мм [citation:1]
- Вес: 385–400 кг (зависит от конфигурации) [citation:1][citation:3]
Назначение
ИБП Eaton 9155 30-N разработан для обеспечения бесперебойным питанием серверных комнат, центров обработки данных, телекоммуникационных узлов, медицинского диагностического оборудования (МРТ, КТ), промышленных систем автоматизации и банковских процессинговых центров [citation:4]. Устройство обеспечивает защиту от всех типов нарушений электросети: скачков, провалов, импульсных помех, искажения синусоиды и полного отключения питания.
Совместимость и сферы применения
ИБП совместим с дизель-генераторными установками благодаря высокому входному коэффициенту мощности 0,99 и низкому КНИ входного тока <4,5% [citation:3][citation:4]. Основные сценарии использования:
- Центры обработки данных (ЦОД) — защита серверных стоек и сетевого оборудования
- Медицинские учреждения — питание диагностического оборудования (МРТ, КТ, УЗИ)
- Банковские и финансовые структуры — процессинговые центры, банкоматные сети
- Промышленные предприятия — защита АСУ ТП, контроллеров, систем мониторинга
- Телекоммуникационные узлы — питание активного сетевого оборудования
- Системы управления зданиями (BMS) — лифты, вентиляция, освещение безопасности
Возможности
- Высокий выходной коэффициент мощности 0,9 — активная мощность 27 кВт при полной нагрузке 30 кВА [citation:2]
- Технология Hot Sync® — параллельная работа до 4 ИБП для увеличения мощности или резервирования [citation:3]
- Технология ABM (Advanced Battery Management) — продление срока службы аккумуляторов до 50% [citation:4]
- Входной коэффициент мощности 0,99 — минимальное искажение питающей сети, совместимость с ДГУ [citation:3]
- КНИ входного тока <4,5% — низкий уровень гармоник [citation:3]
- Высокий КПД — 93% в режиме двойного преобразования, до 98% в режиме ECO [citation:3]
- Широкий диапазон входного напряжения — от -20% до +20% от номинала при 100% нагрузке [citation:3]
- Интуитивно понятный ЖК-дисплей с голубой подсветкой — мониторинг параметров и событий [citation:4]
- 2 слота X-Slot — для установки коммуникационных карт (SNMP, ModBus, Relay) [citation:3]
- Встроенный статический байпас и опциональный ручной байпас — обслуживание без отключения нагрузки [citation:4]
Особенности
- Трёхфазный вход / однофазный выход — оптимальное решение для объектов с трёхфазным вводом, но однофазной нагрузкой.
- Бестрансформаторная топология — повышение КПД и снижение веса по сравнению с трансформаторными ИБП.
- Возможность установки внешних батарейных шкафов — масштабирование времени автономии до нескольких часов.
- Технология Hot Sync® — параллельная работа без единой точки отказа в системе управления.
- Управление зарядом ABM™ — трёхстадийный заряд (Bulk/Absorption/Float) с автоматическим тестированием батарей.
- Защита от обратного тока — безопасность при обслуживании.
- Совместимость с различными типами АКБ — VRLA, NiCd, с возможностью использования батарей с увеличенным сроком службы [citation:3].
- Компактный дизайн — высокая плотность мощности в напольном исполнении.
Технические характеристики
Входные параметры
- Номинальное входное напряжение: 220/380, 230/400, 240/415 В (3-фазное + N + PE) [citation:3]
- Диапазон входного напряжения: -20% / +20% от номинала при 100% нагрузке [citation:3]
- Диапазон входной частоты: 45–65 Гц (автовыбор 50/60 Гц) [citation:3]
- Входной коэффициент мощности: 0,99 [citation:3]
- КНИ входного тока: <4,5% [citation:3]
- Плавный пуск (Soft Start): Да
- Защита от обратного напряжения: Да [citation:3]
Выходные параметры
- Номинальное выходное напряжение: 220/230/240 В (1-фазное + N + PE) [citation:2]
- Точность стабилизации: ±1% (статическая), <5% (динамическая) [citation:4]
- Восстановление после скачка нагрузки: <1 мс [citation:4]
- Выходная частота: 50/60 Гц ±0,05% (в режиме от батарей)
- Форма выходного напряжения: чистая синусоида
- КНИ выходного напряжения: <3% (линейная нагрузка), <5% (нелинейная нагрузка) [citation:3]
- Выходная мощность: 30 кВА / 27 кВт [citation:2]
- Коэффициент мощности нагрузки: 0,7 индуктивного — 0,8 ёмкостного характера [citation:3]
- Перегрузочная способность инвертора: 10 мин при 100–110%, 1 мин при 110–125%, 5 сек при 125–150%, 300 мс >150% [citation:3]
- Перегрузочная способность байпаса: 60 мин при 100–110%, 10 мин при 110–125%, 1 мин при 125–150% [citation:3]
Аккумуляторы и зарядное устройство
- Тип аккумуляторов: VRLA (AGM), NiCd, батареи с увеличенным сроком службы [citation:3]
- Номинальное напряжение батарейной батареи: 432 В (36 аккумуляторов 12 В) [citation:1]
- Ток заряда: 3 А по умолчанию, до 60 А макс [citation:3]
- Технология заряда: ABM (Advanced Battery Management) или Float [citation:3]
- Температурная компенсация: опционально [citation:3]
- Типовое время автономии: 7 мин (2x9Ah), 13 мин (3x9Ah), 20 мин (4x9Ah) [citation:3]
- Холодный старт: Да
- Возможность подключения внешних батарейных шкафов: Да
Параллельная работа и масштабирование
- Количество параллельных ИБП: до 4 [citation:3]
- Топология: Hot Sync® (децентрализованное управление без единой точки отказа)
- Масштабирование мощности: до 120 кВА (4×30 кВА) [citation:3]
- Резервирование: N+X (до 4 устройств)
Физические параметры и условия эксплуатации
- Форм-фактор: Напольный (Tower) [citation:2]
- Габариты (В×Ш×Г): 1684 × 494 × 762 мм [citation:1]
- Вес: 385–400 кг [citation:1][citation:3]
- Цвет: Чёрный [citation:2]
- Степень защиты: IP20
- Рабочая температура: 0…+40 °C [citation:4]
- Относительная влажность: 5–95% (без конденсации) [citation:4]
- Уровень шума: <50 дБА на расстоянии 1 м [citation:2]
- Высота над уровнем моря: до 1000 м без снижения мощности [citation:3]
- Тепловыделение (100% нагрузка): ≈ 1900 Вт [citation:4]
Интерфейсы и управление
- Дисплей: ЖК-дисплей с голубой подсветкой [citation:4]
- Слоты расширения: 2 × X-Slot (SNMP, ModBus, Relay, Hot Sync) [citation:3]
- Последовательные порты: RS-232 (1 шт.) [citation:3]
- Релейные входы/выходы: 2 входа / 1 выход (программируемые) [citation:3]
- Программное обеспечение: Eaton Intelligent Power Software Suite
- Удалённое управление: через SNMP-карту, ModBus, Eaton UPS Management Software
Стандарты и сертификации
- Безопасность: IEC 62040-1, IEC 60950-1 [citation:2]
- Электромагнитная совместимость (ЭМС): IEC 62040-2 [citation:3]
- Производительность: IEC 62040-3 (класс VFI-SS-111) [citation:4]
- Качество: ISO 9001 (производство Eaton)
- Страна производства: Финляндия [citation:1]
Комплектация и опции
Стандартная комплектация Eaton 9155 30-N включает: ИБП в напольном исполнении, встроенные батареи (ёмкость зависит от модификации), встроенный статический байпас, ЖК-дисплей, кабель для подключения к сети, руководство пользователя, программное обеспечение Eaton Intelligent Power Software Suite на CD, гарантийный талон.
Дополнительные опции и аксессуары:
- Внешние батарейные шкафы (EBM) — для увеличения времени автономии
- Встроенный ручной байпас (Maintenance Bypass Switch — MBS) — для обслуживания без отключения нагрузки [citation:3]
- Внешний сервисный байпас
- Коммуникационные карты X-Slot: SNMP/Web, ModBus/JBus, Relay, Hot Sync, удалённый дисплей ViewUPS [citation:3]
- Изолирующий трансформатор [citation:3]
- Батареи с увеличенным сроком службы (5 лет)
- Датчик температуры для температурной компенсации заряда
- Комплект для параллельной работы Hot Sync
Где применяется Eaton 9155 30-N
- Центры обработки данных (ЦОД) — защита серверных стоек, СХД, сетевого оборудования
- Медицинские учреждения (больницы, диагностические центры) — питание МРТ, КТ, УЗИ, лабораторных анализаторов
- Банки и финансовые учреждения — процессинговые центры, банкоматные сети, платёжные шлюзы
- Промышленные предприятия (АСУ ТП) — защита контроллеров, панелей оператора, систем мониторинга
- Телекоммуникационные узлы и центры связи
- Системы управления зданиями (BMS) — лифты, вентиляция, освещение безопасности
- Морские применения (судовые UPS) — навигационное оборудование, системы связи [citation:7]
Почему стоит выбрать Eaton 9155 30-N
- Высокая надёжность — онлайн-топология с нулевым временем переключения на батареи
- Параллельная работа до 4 устройств — масштабирование мощности до 120 кВА и резервирование N+X
- Технология ABM — продление срока службы аккумуляторов до 50%
- Высокий КПД — до 93% в режиме двойного преобразования, до 98% в режиме ECO
- Отличная совместимость с генераторами — входной коэффициент мощности 0,99, КНИ <4,5%
- Гибкость конфигурации — возможность выбора времени автономии (7, 13, 20 мин и более с внешними EBM)
- Удобство управления — ЖК-дисплей, 2 слота X-Slot для SNMP/ModBus, RS-232
- Надёжный бренд — Eaton является мировым лидером в области управления качеством электроэнергии
- Европейское качество — производство в Финляндии [citation:1]
Часто задаваемые вопросы
E-E-A-T и B2B-релевантность
Eaton 9155 30-N представляет собой экспертное (Expertise) решение для центров обработки данных, медицинских учреждений, промышленных предприятий и банковских структур. Eaton является признанным мировым авторитетом (Authoritativeness) в области управления качеством электроэнергии и источников бесперебойного питания, занимая лидирующие позиции в сегменте профессиональных ИБП для ЦОД и критической инфраструктуры. Серия 9155 известна своей надёжностью, технологией Hot Sync® для параллельной работы и инновационной системой управления батареями ABM™ [citation:4].
B2B-ориентация этого продукта абсолютно ясна. Eaton 9155 30-N — это стратегическая инвестиция для организаций, где простои оборудования недопустимы. Трёхфазный вход и однофазный выход делают его идеальным выбором для объектов с трёхфазным вводом, но однофазной нагрузкой (серверные комнаты, медицинские кабинеты). Возможность параллельной работы до 4 устройств позволяет масштабировать мощность до 120 кВА и обеспечивать отказоустойчивость уровня N+X.
Рекомендуется при выборе конфигурации ИБП учитывать требуемое время автономии и выбирать соответствующую модель (2x9Ah, 3x9Ah, 4x9Ah). Для критических нагрузок рекомендуется использовать параллельную конфигурацию N+X (например, 2+1) для обеспечения отказоустойчивости. Для удалённого мониторинга и управления настоятельно рекомендуется установить SNMP-карту в один из слотов X-Slot, что позволит интегрировать ИБП в существующую систему мониторинга (Zabbix, PRTG, Nagios) и получать уведомления о событиях. Регулярное техническое обслуживание (замена вентиляторов, чистка фильтров, тестирование батарей) должно проводиться не реже одного раза в год сертифицированными специалистами Eaton.
