ИБП Eaton 9355 30-N

ИБП Eaton 9355 30‑N — трёхфазный онлайн-источник бесперебойного питания мощностью 30 кВА / 27 кВт для ЦОД и критической инфраструктуры

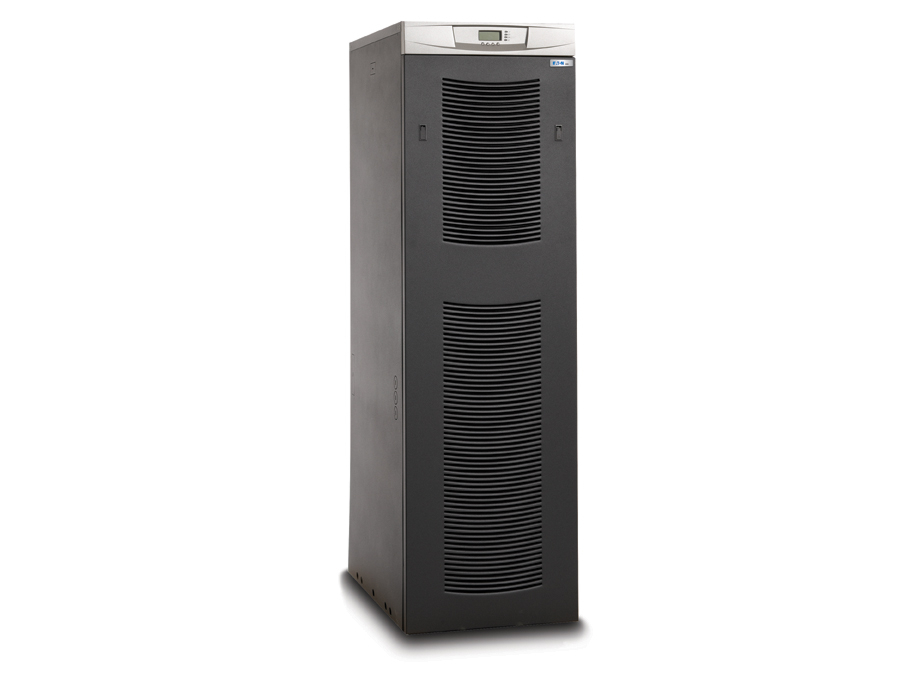

Eaton 9355 30‑N — это трёхфазный источник бесперебойного питания с технологией двойного преобразования (онлайн), обеспечивающий номинальную мощность 30 кВА / 27 кВт при коэффициенте мощности 0,9 . Модель выполнена в напольном исполнении (Tower) и предназначена для защиты серверного, телекоммуникационного и промышленного оборудования в центрах обработки данных, серверных комнатах и на критически важных объектах . Устройство сочетает в себе высокую надёжность, широкий диапазон входных напряжений и возможность параллельной работы до 4 ИБП по технологии Hot Sync .

Основные характеристики

• Тип: Онлайн (Double Conversion), трёхфазный
• Номинальная мощность: 30 кВА / 27 кВт
• Коэффициент мощности: 0,9
• Форм-фактор: Напольный (Tower)
• КПД: до 93%
• Входное напряжение: 380/400/415 В (3-фазное, 3W + N + PE)
• Выходное напряжение: 380/400/415 В (3-фазное, 3W + N + PE)
• Аккумуляторы: внешние (32 × 12 В / 9 А·ч в базовой конфигурации)
• Интерфейсы: RS-232, релейные контакты, EPO, 2 слота X-Slot
• Дисплей: графический ЖК-дисплей с голубой подсветкой
• Уровень шума: <58 дБА на расстоянии 1 м
• Габариты (В×Ш×Г): 1684 × 494 × 762 мм
• Вес: 500–530 кг (зависит от конфигурации)

Назначение

Eaton 9355 30‑N разработан для обеспечения бесперебойным питанием серверов, систем хранения данных (СХД), телекоммуникационного оборудования, медицинских диагностических систем и промышленных объектов. Благодаря трёхфазной топологии, устройство обеспечивает защиту от всех типов нарушений электросети при равномерном распределении нагрузки по фазам, что особенно важно для мощных объектов с трёхфазным вводом.

Совместимость и сферы применения

ИБП совместим с большинством серверного и сетевого оборудования, поддерживает питание оборудования с активным коэффициентом мощности (PFC). Основные сценарии использования:

• Центры обработки данных (ЦОД) — защита серверных стоек и сетевого оборудования
• Серверные комнаты крупных предприятий — централизованная защита ИТ-инфраструктуры
• Телекоммуникационные узлы и центры связи — питание активного оборудования
• Медицинские учреждения — защита диагностического оборудования (МРТ, КТ)
• Промышленные объекты — питание АСУ ТП и контроллеров
• Финансовые учреждения — процессинговые центры

Возможности

• Технология двойного преобразования (Online) — нулевое время переключения на батареи, чистая синусоида всегда
• Трёхфазные вход и выход — равномерное распределение нагрузки по фазам
• Высокий входной коэффициент мощности >0,99 — минимальное искажение питающей сети, совместимость с ДГУ
• Низкий КНИ входного тока 5% — снижение гармоник в питающей сети
• Параллельная работа до 4 ИБП по технологии Hot Sync — масштабирование мощности до 120 кВА или резервирование N+X без единой точки отказа
• Широкий диапазон входного напряжения ±20% при 100% нагрузке — реже переключение на батареи
• Технология управления батареями ABM (Advanced Battery Management) — продление срока службы аккумуляторов
• Гибкие коммуникационные возможности — 2 слота X-Slot для установки SNMP, ModBus, релейных карт
• Разъем EPO (Emergency Power Off) — аварийное отключение нагрузки

Особенности

• Высокая мощность в напольном исполнении — 30 кВА / 27 кВт при компактных габаритах, что позволяет экономить пространство в дата-центре.
• Трёхфазная топология — обеспечивает равномерное распределение нагрузки по фазам питающей сети, идеально для объектов с трёхфазным вводом и трёхфазной нагрузкой.
• Широкий диапазон входного напряжения ±20% — обеспечивает стабильную работу даже при значительных отклонениях в сети без перехода на батареи.
• Технология ABM (Advanced Battery Management) — трёхстадийный заряд (Bulk/Absorption/Float) продлевает срок службы аккумуляторов до 50% по сравнению с традиционным методом заряда.
• Технология параллельной работы Hot Sync — объединение до 4 ИБП для масштабирования мощности до 120 кВА или обеспечения отказоустойчивости N+X без единой точки отказа.
• Слоты расширения X-Slot — 2 слота для установки коммуникационных карт (SNMP/Web, ModBus, сухие контакты, Hot Sync).
• Графический ЖК-дисплей с голубой подсветкой — отображение параметров сети, нагрузки, состояния батарей, журнала событий.
• Встроенный сервисный байпас — позволяет обслуживать ИБП без отключения нагрузки (в исполнении -MBS).
• Полная диагностика системы при запуске — автоматическое самотестирование при включении.
• Совместимость с генераторами — широкий диапазон входной частоты (45–65 Гц) обеспечивает стабильную работу с ДГУ.

Технические характеристики

Входные параметры

• Номинальное входное напряжение: 380/400/415 В (3-фазное, 3W + N + PE)
• Диапазон входного напряжения: ±20% от номинала при 100% нагрузке (без перехода на батареи)
• Диапазон входной частоты: 45–65 Гц
• Входной коэффициент мощности: >0,99
• КНИ входного тока: <5%
• Плавный пуск (Soft Start): Да

Выходные параметры

• Номинальное выходное напряжение: 380/400/415 В (3-фазное, настраиваемое)
• Мощность: 30 кВА / 27 кВт
• Коэффициент мощности нагрузки: 0,7 индуктивного — 0,8 ёмкостного характера
• Точность стабилизации: ±1% (статическая), ±4–5% (динамическая, восстановление <1 мс)
• Выходная частота: 50/60 Гц ±1% (в режиме от батарей)
• Форма выходного напряжения: чистая синусоида
• КПД (типовой): 91–93%
• Перегрузочная способность инвертора: 150% — 5 секунд, 125% — 1 минута, 110% — 10 минут
• Перегрузочная способность байпаса: непрерывно до 110%

Аккумуляторы и зарядное устройство

• Тип аккумуляторов: VRLA (AGM), герметичные, необслуживаемые (9 А·ч)
• Номинальное напряжение батарейной батареи: 384 В (32 аккумулятора 12 В)
• Ток заряда: 8 А (стандартный)
• Управление батареями: ABM (Advanced Battery Management) с температурной компенсацией
• Типовое время автономии (нагрузка 27 кВт): около 11 минут
• Время автономии с внешними батарейными шкафами (×1 EBC-72): до 31 минуты (27 кВт) / 56 минут (нагрузка снижена) [citation:3]
• Холодный старт: Да

Параллельная работа

• Количество параллельных ИБП: до 4
• Топология: Hot Sync (децентрализованное управление без единой точки отказа)
• Масштабирование мощности: до 120 кВА

Интерфейсы и управление

• Дисплей: графический ЖК-дисплей с голубой подсветкой и 4 светодиодами
• Слоты расширения: 2 × X-Slot (для SNMP, ModBus, Relay, Hot Sync)
• Последовательный порт: RS-232 (1 шт.)
• Релейные выходы: 1 релейный контакт
• Релейные входы: 2 программируемых
• Разъем EPO (Emergency Power Off): Да
• Программное обеспечение: Eaton Intelligent Power Software Suite

Физические параметры и условия эксплуатации

• Форм-фактор: напольный (Tower)
• Габариты (В×Ш×Г): 1684 × 494 × 762 мм
• Вес: 500–530 кг (в зависимости от конфигурации)
• Тепловыделение: 9220 BTU/час (при 208/220 В)
• Уровень шума: <58 дБА на расстоянии 1 м (в зависимости от нагрузки)
• Рабочая температура: 0…+40 °C
• Температура хранения (рекомендуемая для батарей): 15…+25 °C
• Относительная влажность: 5–95% (без конденсации)
• Высота над уровнем моря: до 3000 м

Стандарты и сертификации

• Безопасность: UL 1778, CSA C22.2 No. 107.3-14, IEC 62040-1-1
• Электромагнитная совместимость (ЭМС): 47 CFR Part 15 Class A, CISPR 22 Class A
• Качество: ISO 9001:2015, ISO 14001:2004
• Сертификации: cULus, NOM-NYCE, CE

Комплектация и опции

Стандартная комплектация Eaton 9355 30‑N зависит от заказанной конфигурации. В общем случае включает: силовой модуль ИПБ (напольное исполнение), встроенные аккумуляторы (32×9Ач), встроенный статический байпас, встроенный ручной байпас (MBS в исполнении -N), руководство пользователя, программное обеспечение Eaton Intelligent Power Software Suite, гарантийный талон.

Дополнительные опции и аксессуары:

• Внешние батарейные шкафы (EBC) — для увеличения времени автономии (EBC-36, EBC-72) [citation:3]
• Изолирующий трансформатор
• Коммуникационные карты X-Slot: SNMP/Web, ModBus/Jbus, Relay, Hot Sync
• Батареи с увеличенным сроком службы (Long-life batteries)
• Датчик температуры для температурной компенсации заряда
• Расширенная гарантия и сервисное обслуживание

Где применяется Eaton 9355 30‑N

• Центры обработки данных (ЦОД) — защита серверных стоек и сетевого оборудования
• Серверные комнаты крупных предприятия — централизованная защита ИТ-инфраструктуры
• Телекоммуникационные узлы и центры связи — питание активного оборудования
• Медицинские учреждения (больницы, диагностические центры) — защита МРТ, КТ, лабораторного оборудования
• Промышленные объекты — питание АСУ ТП, SCADA-систем, контроллеров
• Банки и финансовые учреждения — процессинговые центры, дата-центры

Почему стоит выбрать Eaton 9355 30‑N

• Высокая надёжность — онлайн-топология с нулевым временем переключения на батареи
• Высокая мощность 30 кВА / 27 кВт при компактных габаритах — экономия пространства в дата-центре
• Энергоэффективность — КПД до 91–93%, снижение эксплуатационных расходов на электроэнергию и охлаждение
• Параллельная работа до 4 устройств (Hot Sync) — масштабирование мощности до 120 кВА или резервирование N+X
• Широкий диапазон входного напряжения (±20%) — стабильная работа при сильных отклонениях сети
• Технология ABM — продление срока службы аккумуляторов до 50%
• Гибкость конфигурации — возможность выбора времени автономии с помощью дополнительных батарейных шкафов
• Удобство управления и мониторинга — слоты X-Slot для SNMP/ModBus, RS-232, релейные выходы, ЖК-дисплей
• Совместимость с генераторами — высокий входной коэффициент мощности >0,99 и низкий КНИ <5%
• Встроенный ручной байпас (исполнение -N) — обслуживание ИБП без отключения нагрузки
