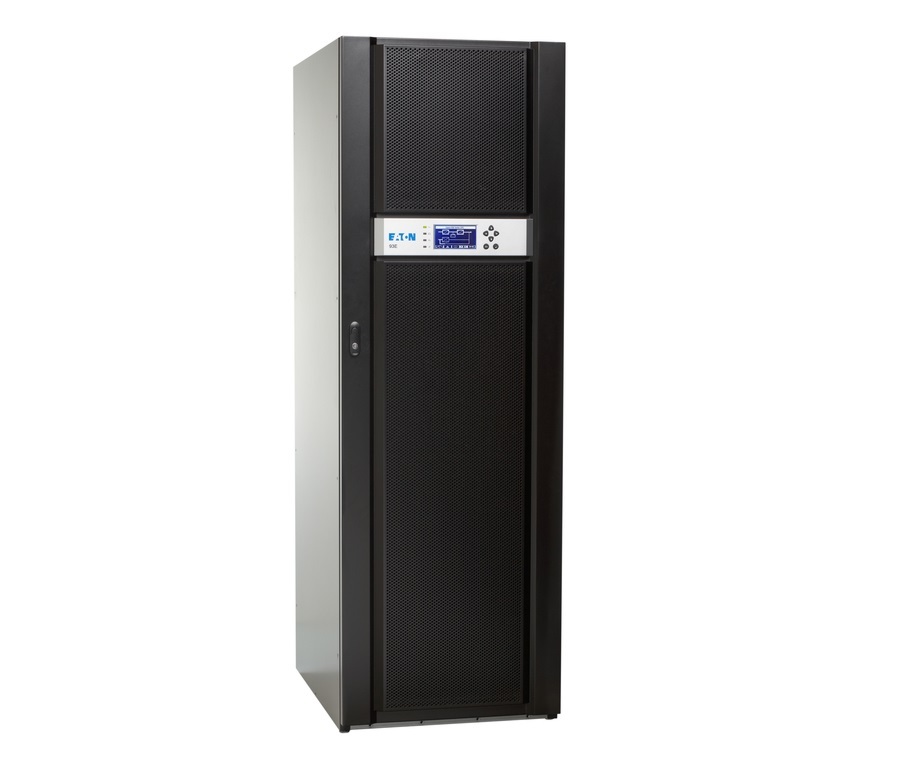

ИБП Eaton 93E 60kVA (93E60KMBSN)

ИБП Eaton 93E 60kVA (93E60KMBSN) — трёхфазный онлайн-источник для ЦОД и промышленности

Eaton 93E 60kVA (артикул 93E60KMBSN) — это трёхфазный онлайн-ИБП с двойным преобразованием напряжения и номинальной мощностью 60 кВА / 54 кВт. Модель входит в серию Eaton 93E и предназначена для обеспечения бесперебойным питанием ответственного оборудования в центрах обработки данных (ЦОД), телекоммуникационных узлах, медицинских учреждениях и на промышленных предприятиях [citation:1][citation:9]. Отличительные особенности устройства — высокий КПД до 98.5% в экономичном режиме, технология параллельной работы Hot Sync (до 4 устройств), поддержка внешних батарейных шкафов и встроенный ручной байпас. ИБП поставляется без аккумуляторов (требуется подключение внешних батарейных кабинетов) и выполнен в напольном исполнении Tower [citation:5].

Основные характеристики

• Производитель: Eaton
• Артикул: 93E60KMBSN
• Топология: Онлайн (двойное преобразование, VFI)
• Фазность: трёхфазный вход / трёхфазный выход (3:3, 3P+N+PE)
• Номинальная мощность: 60 кВА / 54 кВт (коэффициент мощности 0.9)
• КПД в онлайн-режиме: до 94% [citation:1][citation:9]
• КПД в режиме высокой эффективности (High Efficiency / ECO): до 98–98.5% [citation:5][citation:9]
• Параллельная работа: до 4 устройств для повышения мощности или резервирования (N+X) [citation:5][citation:9]
• Входное напряжение: 380/400/415 В (настраиваемое) [citation:1]
• Выходное напряжение: 380/400/415 В (настраиваемое) [citation:1]
• Частота: 50/60 Гц (автоматическое определение) [citation:5]
• Перегрузочная способность инвертора: 10 мин при 102–125%, 1 мин при 126–150%, 500 мс >151% [citation:5][citation:9]
• Протоколы управления: USB, RS-232, EPO (2 слота расширения MiniSlot) [citation:1][citation:5]
• Аккумуляторная батарея: внешняя, без встроенных АКБ [citation:5][citation:9]
• Напряжение батарейного блока: 384–480 В для нагрузки 15–80 кВА [citation:5][citation:9]
• Тип зарядного устройства: ABM (Advanced Battery Management) с трёхступенчатым зарядом [citation:1][citation:5]
• Степень защиты: IP20
• Габариты (Ш × Г × В): 600 × 800 × 1880 мм [citation:5][citation:9]
• Вес: 202–207 кг (в зависимости от источников) [citation:1][citation:5]

Назначение и сценарии использования

ИБП Eaton 93E 60kVA ориентирован на профессиональное применение в средах, где качество электропитания критично для непрерывности бизнес-процессов. Модель нашла широкое применение в следующих областях [citation:5][citation:9]:

• Центры обработки данных (ЦОД) — защита серверных стоек, СХД и сетевого оборудования с возможностью масштабирования по мощности и резервирования N+X.
• Промышленные предприятия — питание систем автоматизации (PLC), станков с ЧПУ и технологических линий от скачков и провалов напряжения.
• Медицинские учреждения — бесперебойное питание диагностических приборов (МРТ, КТ, анализаторы) и систем жизнеобеспечения.
• Телекоммуникационные узлы — защита маршрутизаторов, коммутаторов и базовых станций.
• Финансовые учреждения — питание процессинговых центров, банкоматов и систем документооборота.

Ключевые особенности

Высокая эффективность и экономичность

ИБП достигает КПД до 94% в стандартном онлайн-режиме двойного преобразования [citation:1][citation:9]. В режиме высокой эффективности (High Efficiency mode) КПД повышается до 98–98.5%, что обеспечивает существенную экономию электроэнергии и снижение тепловыделения дата-центра [citation:5]. Экономичный режим рекомендуется использовать при стабильном качестве входной сети.

Технология параллельной работы Hot Sync

Фирменная технология Eaton Hot Sync позволяет объединять до 4 ИБП Eaton 93E в параллель для увеличения общей мощности или создания отказоустойчивой конфигурации N+X [citation:5][citation:9]. Горячее резервирование распределяет нагрузку без использования выделенных линий связи, что устраняет «единую точку отказа» системы. При выходе из строя одного из модулей нагрузка перераспределяется между остающимися в работе ИБП.

Гибкость конфигурации батарей

Модель 93E60KMBSN поставляется без встроенных аккумуляторов, что позволяет заказчику самостоятельно подобрать внешние батарейные шкафы (Eaton 93P/E Small/Large Battery Cabinet) в соответствии с требованиями по времени автономии и бюджету [citation:5][citation:9]. Напряжение батарейного блока может быть настроено в диапазоне 384–480 В для моделей 15–80 кВА [citation:5]. Технология заряда ABM (Advanced Battery Management) включает трёхступенчатый заряд, продлевающий срок службы аккумуляторов и предотвращающий перезаряд [citation:1][citation:9].

Встроенный сервисный байпас (ручной)

ИБП оснащён встроенным механическим сервисным байпасом, который позволяет перевести нагрузку на питание напрямую от сети для обслуживания или замены ИБП без отключения защищаемого оборудования [citation:5][citation:9]. Это критически важно для объектов с требованием непрерывной работы 24/7.

Совместимость с нагрузкой и генераторными установками

Выходной коэффициент мощности 0.9 (54 кВт при 60 кВА) обеспечивает совместимость с современным IT-оборудованием, имеющим активные PFC-корректоры [citation:1][citation:9]. Входной коэффициент мощности >0.99 и THDi <5% минимизируют обратное влияние ИБП на питающую сеть и делают его совместимым с дизель-генераторами [citation:5][citation:9].

Графический дисплей и управление

Устройство оснащено графическим ЖК-дисплеем с голубой подсветкой, отображающим параметры входного/выходного напряжения, нагрузку в кВт/кВА, состояние батарей и историю событий [citation:5][citation:9]. Интерфейс поддерживает несколько языков, включая русский [citation:9]. Для интеграции в ИТ-инфраструктуру предусмотрены два слота MiniSlot для установки карт расширения (SNMP/Web, Modbus, релейных) и стандартные порты USB/RS-232 [citation:1][citation:5].

Высокая перегрузочная способность

ИБП способен выдерживать значительные перегрузки, что важно при пусковых токах оборудования или временных пиках потребления [citation:5][citation:9]:

• 102–125% нагрузки — 10 минут работы
• 126–150% нагрузки — 1 минута
• >151% нагрузки — 500 мс

Технические характеристики (полный список)

Входные параметры

• Номинальное входное напряжение: 220/380 В, 230/400 В, 240/415 В (настраиваемое) [citation:1][citation:5]
• Диапазон входного напряжения: -15%, +20% от номинального (400 В) при 100% нагрузке [citation:5][citation:9]
• Диапазон входной частоты: 40–72 Гц [citation:5]
• Входной коэффициент мощности (PF): >0.99 [citation:5][citation:9]
• Гармонические искажения входного тока (THDi): <5% [citation:5][citation:9]
• Входное соединение: клеммное (твёрдое подключение, Hardwired) [citation:1]
• Система без трансформатора: да

Выходные параметры

• Номинальная выходная мощность: 60 кВА / 54 кВт (косинус фи = 0.9) [citation:1][citation:5]
• Номинальное выходное напряжение: 220/380 В, 230/400 В, 240/415 В (настраиваемое) [citation:1][citation:5]
• Точность стабилизации статическая: ±1% [citation:5][citation:9]
• Точность стабилизации динамическая: <5% при 100% изменении нагрузки [citation:5]
• Время реакции на изменение нагрузки: <20 мс [citation:5]
• Время переключения при сбое питания: 0 мс (инвертор работает непрерывно) [citation:1]
• Гармонические искажения выходного напряжения (THDv): <2% (для линейной нагрузки) [citation:1]
• Форма выходного сигнала: чистая синусоида
• Количество выходных клемм: 1 (твёрдое соединение 3P+N+PE) [citation:1]

Аккумуляторная подсистема (внешняя)

• Тип аккумуляторов: внешние, VRLA (рекомендованы производителем) [citation:5][citation:6]
• Напряжение батарейного блока: 384–480 В для моделей 15–80 кВА [citation:5][citation:9]
• Зарядное устройство: ABM (Advanced Battery Management) [citation:1][citation:5]
• Ток заряда по умолчанию: 10.4 А
• Ток заряда максимальный: 16 А (может быть ограничен входным током ИБП) [citation:5][citation:9]
• Защита от обратного тока батарей: стандартная [citation:9]
• Время автономии при полной нагрузке: зависит от ёмкости внешних батарей

Эффективность и энергопотребление

• КПД в онлайн-режиме двойного преобразования: до 94% [citation:1][citation:9]
• КПД в режиме высокой эффективности (ECO): до 98.5% [citation:5][citation:9]
• Энергопотребление: 296 Вт (без нагрузки, ожидание) [citation:1]

Управление и коммуникации

• Дисплей: графический ЖК-дисплей с голубой подсветкой [citation:5][citation:9]
• Стандартные интерфейсы: (1) USB Type B, (1) RS-232 (DB9), (1) EPO [citation:1][citation:5]
• Слоты расширения: 2 MiniSlot для коммуникационных карт (SNMP, Modbus, реле) [citation:1][citation:5]
• Светодиодная индикация: 4 светодиода состояния [citation:5]
• Звуковая сигнализация: есть (отключаемая) [citation:1]
• Программное обеспечение: Eaton Intelligent Power Suite [citation:9]

Байпас и защита

• Внутренний ручной байпас (сервисный): да (входит в комплект) [citation:5][citation:9]
• Автоматический байпас (статический): да (встроен)
• Перегрузочная способность байпаса: непрерывно до 115%, в течение 20 мс — 1000% [citation:5]
• Автоматический рестарт после восстановления сети: да (настраиваемый)

Условия эксплуатации

• Рабочая температура: 0°C – +40°C [citation:5][citation:9]
• Температура хранения (без батарей): -25°C – +55°C [citation:5]
• Относительная влажность: 5–95% (без конденсации) [citation:5][citation:9]
• Уровень шума (на расстоянии 1 м): ≤65 дБА [citation:5][citation:9]
• Высота над уровнем моря: до 1000 м без снижения мощности [citation:5]
• Охлаждение: воздушное принудительное (встроенные вентиляторы с контролем скорости)
• Степень защиты: IP20 [citation:1][citation:5]

Физические параметры

• Форм-фактор: напольный (Tower, моноблочный) [citation:1]
• Габариты (Ш × Г × В): 600 × 800 × 1880 мм [citation:5][citation:9]
• Вес (нетто): 202–207 кг (в зависимости от источника) [citation:1][citation:5][citation:9]
• Цвет: чёрный [citation:1]
• Климатическое исполнение: для отапливаемых помещений

Соответствие стандартам

• Безопасность: IEC/EN 62040-1, CE Marked [citation:1]
• Электромагнитная совместимость (EMC): IEC/EN 62040-2 (категория C3) [citation:5]
• Качество электроэнергии: IEC/EN 62040-3 (VFI) [citation:1]
• Экологичность: RoHS Compliant [citation:1]
• Система менеджмента качества: ISO 9001, ISO 14001 на производстве [citation:1]

Комплектация и аксессуары

Стандартная комплектация модели 93E60KMBSN

Поставка ИБП Eaton 93E 60kVA включает следующие компоненты [citation:1][citation:5]:

• ИБП Eaton 93E (основной блок) — 60 кВА / 54 кВт
• Встроенный ручной сервисный байпас (механический переключатель) [citation:5]
• Встроенная защита от обратного тока [citation:9]
• Руководство пользователя и инструкция по безопасности [citation:1]

Важно: ИБП поставляется без аккумуляторных батарей. Для ввода устройства в эксплуатацию необходимо приобрести внешние батарейные шкафы (Eaton 93P/E Small Battery Cabinet или Large Battery Cabinet) [citation:5][citation:6].

Аксессуары и опции (приобретаются отдельно)

• Внешние батарейные шкафы (Eaton 93P/E Small/Large Battery Cabinet) для увеличения времени автономии [citation:6]
• Коммуникационные карты (MiniSlot):
  • Сетевая карта SNMP/Web — для удалённого мониторинга по сети, веб-интерфейса, SNMP-ловушек
  • Карта Modbus/Jbus — для интеграции в системы диспетчеризации (SCADA, BMS)
  • Релейная карта (сухие контакты) — для расширения сигнализации о состоянии ИБП [citation:9]
• Гибридные батарейные шкафы (Li-ion Battery Cabinets) — при наличии требований к большей плотности хранения [citation:6]

Почему стоит выбрать Eaton 93E60KMBSN

• Баланс мощности и стоимости: 60 кВА / 54 кВт — востребованный размер для ЦОД среднего бизнеса и корпоративных серверных комнат. ИБП предлагает конкурентную стоимость владения (TCO) при высоком КПД [citation:5].
• Высокая эффективность: КПД до 98.5% в экономичном режиме существенно снижает расходы на электроэнергию и охлаждение по сравнению с традиционными онлайн-ИБП с двойным преобразованием [citation:9].
• Масштабируемость и отказоустойчивость: Параллельная работа до 4 ИБП (технология Hot Sync) позволяет наращивать мощность до 240 кВА или организовывать резервирование N+X без единой точки отказа [citation:5][citation:9].
• Гибкость аккумуляторной подсистемы: Поставка без встроенных батарей позволяет заказчику самостоятельно выбрать тип, ёмкость и производителя внешних аккумуляторов, настраивая время автономии от 10 минут до нескольких часов [citation:5].
• Безопасность и простота обслуживания: Встроенный ручной байпас и защита от обратного тока упрощают сервисное обслуживание и повышают безопасность эксплуатации [citation:9].
• Совместимость с генераторными установками: Входной коэффициент мощности >0.99 и THDi <5% гарантируют стабильную работу с дизель-генераторами без завышения их номинальной мощности [citation:5].
• Расширенные возможности управления: Два слота MiniSlot и поддержка протоколов SNMP/Modbus позволяют интегрировать ИБП в системы мониторинга ЦОД и промышленной автоматизации [citation:1][citation:5].
