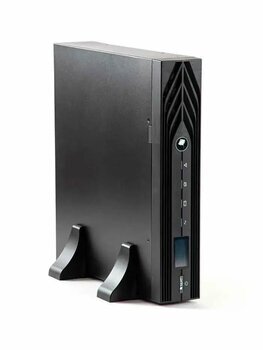

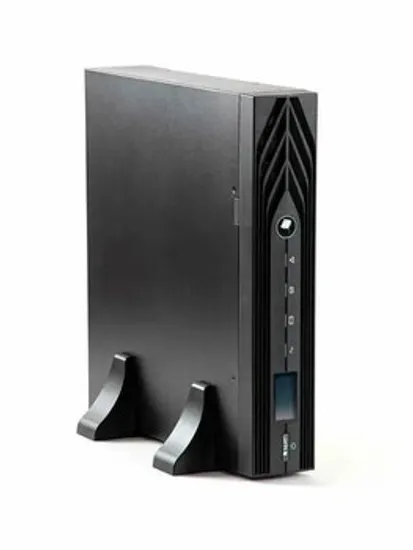

ИБП / Источник бесперебойного питания Бастион SKAT-UPS 3000 RACK исп. E

ИБП Бастион SKAT-UPS 3000 RACK исп. E — профессиональный онлайн-источник 3000 ВА для серверных стоек и ответственного оборудования

Бастион SKAT-UPS 3000 RACK исп. E (артикул 8957) — это источник бесперебойного питания с технологией двойного преобразования (on-line), представляющий собой мощное и надёжное решение для обеспечения бесперебойным питанием критически важного оборудования суммарной мощностью до 3000 ВА / 2700 Вт . Модель разработана и производится в России научно-производственной компанией «Бастион» и предназначена для защиты серверов, центров обработки данных (ЦОД), телекоммуникационного оборудования, систем безопасности, медицинской техники и других ответственных нагрузок . Устройство выполнено в универсальном форм-факторе высотой 2U для монтажа в 19-дюймовую стойку или напольного размещения, обеспечивает идеальную чистую синусоиду на выходе и предлагает гибкие возможности конфигурации батарей .

Важное примечание о статусе продукта: Данная модель (исп. E) снята с производства и выводится из ассортимента. В качестве замены производитель рекомендует модель SKAT-UPS 3000-RACK-ON-E (артикул 9909) . Информация в карточке товара приведена на основе архивных данных и может быть полезна для обслуживания существующего оборудования.

Основные характеристики

• Производитель: Бастион (Россия)
• Модель: SKAT-UPS 3000 RACK исп. E (артикул 8957)
• Номинальная мощность (полная/активная): 3000 ВА / 2700 Вт
• Топология: On-line с двойным преобразованием (VFI)
• Форм-фактор: Универсальный (стоечное исполнение 19", 2U / настольный)
• Выходные разъемы с батарейной поддержкой: 8 x IEC 320 C13 + 1 x IEC 320 C19
• Цвет корпуса: Черный
• Габариты (ШxГxВ): 440 x 560 x 89 мм
• Вес нетто: 17,5 кг

Назначение

ИБП Бастион SKAT-UPS 3000 RACK исп. E разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность, надежность и чистота выходного сигнала . Устройство оптимизировано для следующих задач:

• Защита серверного и сетевого оборудования: питание серверов, систем хранения данных, коммутаторов и маршрутизаторов в серверных комнатах и дата-центрах .
• Питание систем безопасности и видеонаблюдения: обеспечение бесперебойной работы систем сигнализации, СКУД, видеорегистраторов и камер на объектах с повышенными требованиями к надёжности .
• Оборудование телекоммуникаций и связи: защита активного сетевого оборудования и систем передачи данных в телекоммуникационных узлах .
• Медицинское и лабораторное оборудование: питание диагностических приборов и лабораторных систем, требующих стабильного электропитания .
• Промышленное оборудование и АСУ ТП: защита контрольно-измерительных приборов и устройств управления в научно-исследовательских центрах и на производстве .
• Интеграция в системы мониторинга: благодаря наличию портов USB, RS-232, разъема EPO и слота для SNMP-модуля, устройство легко интегрируется в ИТ-инфраструктуру для удаленного мониторинга и управления .

Возможности

• Технология двойного преобразования (on-line): обеспечивает идеальную чистую синусоиду на выходе с искажениями менее 3%, полную изоляцию нагрузки от всех проблем входной сети и мгновенный переход на батареи без разрыва (0 мс) .
• Широкий диапазон стабилизации: устройство стабилизирует выходное напряжение в диапазоне входного напряжения 160-290 В (при 100% нагрузке) без перехода на питание от АКБ, что продлевает срок службы батарей и позволяет работать в нестабильных сетях .
• Высокая эффективность: КПД достигает 90% в режиме on-line и 94% при работе через байпас, что снижает потери электроэнергии .
• Выходной коэффициент мощности (0,9): позволяет эффективно использовать полную мощность ИБП для современного оборудования .
• Входной коэффициент мощности (0,98): минимизирует реактивную нагрузку на электросеть .
• Гибкая конфигурация батарей: ИБП поставляется без внутренних аккумуляторов и предназначен для подключения внешних батарей с номинальным напряжением 72 В (6 последовательно соединённых АКБ 12 В) . Рекомендуемая ёмкость АКБ — от 40 до 120 Ач .
• Мощное зарядное устройство: встроенное ЗУ имеет ток заряда до 6 А, что обеспечивает быстрый заряд аккумуляторной батареи большой ёмкости .
• "Холодный старт" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети .
• Автоматический и ручной байпас (BYPASS): обеспечивает возможность обслуживания ИБП без отключения нагрузки или переключение на питание от сети при перегрузке или неисправности .
• Сегментация нагрузки: функция автоматического отключения некритичной нагрузки (розетки Segment 1) при перегрузке в резервном режиме для продления питания критически важного оборудования .
• Горячая замена АКБ: возможность замены батарейных блоков без отключения нагрузки .

Особенности

• Российское производство: ИБП разработан и производится компанией «Бастион», что гарантирует доступность сервисной поддержки и запасных частей .
• Универсальный корпус высотой 2U: возможность установки как в 19-дюймовую стойку (с опциональными монтажными рельсами), так и в вертикальное напольное положение .
• Информативный ЖК-дисплей и светодиодная индикация: отображает все основные параметры: входное и выходное напряжение, процент загрузки, состояние батарей, режимы работы и аварийные сообщения .
• Расширенные возможности мониторинга:
  • Порты USB и RS-232 для локального управления .
  • Слот для опциональных коммуникационных модулей (SNMP-адаптер DL-801/DA-806, плата релейного интерфейса) .
  • Разъем для подключения устройства дистанционного аварийного отключения питания (EPO) .
  • Поддержка шаблонов Zabbix для настройки систем мониторинга (v5.x, v6.x) .
• Многоуровневая система защиты: электронная защита от перегрузки, короткого замыкания, внутреннего перегрева, импульсных перенапряжений и высокочастотных помех .
• Высокая перегрузочная способность: выдерживает кратковременные перегрузки до 150% в течение 30 секунд, что позволяет запускать оборудование с высокими пусковыми токами .
• Длительный срок службы и гарантия: расширенная гарантия производителя составляет 5 лет .
• Важное примечание о комплектации: ИБП поставляется без встроенных аккумуляторов. Для работы необходимо приобрести 6 свинцово-кислотных АКБ 12 В с рекомендуемой ёмкостью 40-120 А·ч и соединительные кабели. В комплект поставки входят: ИБП, кабель питания, кабель USB, кабель RS-232, кабели для подключения АКБ, перемычки АКБ, комплект кронштейнов для монтажа в стойку, руководство по эксплуатации .

Технические характеристики

Электрические параметры

• Номинальное входное/выходное напряжение: 220 В (настраивается 220 В)
• Диапазон входного напряжения без перехода на АБ (при 100% нагрузке): 160 – 290 В
• Диапазон работы в режиме байпас (без отключения нагрузки): 121 – 275 В
• Входная частота: 45 – 65 Гц (автоопределение 50/60 Гц)
• Выходная мощность (полная/активная): 3000 ВА / 2700 Вт
• Выходной коэффициент мощности: 0.9
• Входной коэффициент мощности: >0.98
• Статическая точность выходного напряжения: ±3%
• Форма выходного сигнала: Чистая синусоида
• Коэффициент нелинейных искажений выходного напряжения: <3% (линейная нагрузка), <5% (нелинейная нагрузка)
• КПД в режиме on-line: до 90%
• КПД в режиме байпас: до 94%
• Время переключения на батареи: 0 мс
• Время переключения из режима "ОСНОВНОЙ" в "БАЙПАС": 10 мс
• Максимальный коэффициент пиковой нагрузки (крест-фактор): 3:1
• Номинальный ток нагрузки: 12 А
• Максимальный входной ток: 16 А

Перегрузочная способность (режим "ОСНОВНОЙ")

• До 108% нагрузки: длительно, без перехода в байпас
• 108% – 150% нагрузки: переключение в байпас через 30 с
• 150% – 200% нагрузки: переключение в байпас через 0,3 с
• Более 200% нагрузки: переключение в байпас через 0,02 с

Батареи и зарядка

• Наличие встроенных батарей: Нет
• Номинальное напряжение АБ: 72 В (6 последовательно соединённых АКБ 12 В)
• Рекомендуемая ёмкость подключаемых АБ: 40–120 Ач
• Ток заряда: 6 А
• Защита от глубокого разряда: отключение нагрузки при напряжении 60 В
• Возможность подключения дополнительных батарейных блоков: Да (до 4 шт. SKAT BC 72/18S Rack)
• Горячая замена батарей: Да

Время автономной работы (примерное)

Интерфейсы и управление

• Дисплей: Многофункциональный ЖК-дисплей
• Световая индикация: "Сеть", "Bypass", "АКБ", "Выход"
• Порты управления: USB, RS-232
• Слот расширения: Да (для SNMP-модуля DL-801, платы релейного интерфейса и др.)
• Аварийное отключение питания (EPO): Да
• Звуковая сигнализация: Да (сигнал перехода на батареи, низкого заряда, неисправности)
• Программное обеспечение: Поддержка шаблонов Zabbix

Защита и фильтрация

• Защита от перегрузки и КЗ: Да
• Защита от перегрева: Да
• Защита от импульсных перенапряжений: Да
• Фильтрация радиочастотных и электромагнитных помех: Да
• Класс защиты: IP20

Физические характеристики и условия эксплуатации

• Форм-фактор: Стоечный (Rackmount), 2U / Напольный
• Габариты (Ш x Г x В): 440 x 560 x 89 мм
• Вес (нетто): 17,5 кг
• Вес (брутто): 26 кг
• Уровень шума: Информация не указана, отзывы пользователей отмечают нормальную работу
• Рабочая температура: 0 – +40 °C
• Относительная влажность при работе: 0 – 90% (без конденсации)
• Срок службы: не менее 10 лет
• Гарантия производителя: 5 лет
• Страна производитель: Россия

Комплект поставки

В стандартную комплектацию Бастион SKAT-UPS 3000 RACK исп. E входят: ИБП, кабель питания, кабель USB, кабель RS-232, кабели для подключения АКБ, перемычки АКБ, комплект кронштейнов для монтажа в стойку, руководство по эксплуатации . Аккумуляторные батареи, SNMP-модули и платы расширения интерфейсов приобретаются отдельно .

Опции и аксессуары

• Батарейные блоки: SKAT BC 72/18S Rack (до 4 шт.) для увеличения времени автономной работы .
• SNMP-модуль: DL-801 (или DA-806) для удаленного мониторинга и управления по сети .
• Плата релейного интерфейса: для интеграции в системы внешней сигнализации .
• Разделительный трансформатор: SKAT-GF 3000 RACK для гальванической развязки от питающей сети .
• Монтажные рельсы: для установки в 19-дюймовую стойку (могут не входить в комплект).
• Универсальные монтажные боксы и стеллажи для АКБ: для удобного размещения внешних аккумуляторов .

Достоинства на основе технических характеристик и отзывов пользователей

• Максимальный уровень защиты (On-Line VFI): технология двойного преобразования обеспечивает наилучшее качество электропитания с идеальной чистой синусоидой, нулевым временем переключения и полной изоляцией от сети .
• Гибкость в масштабировании времени автономии: отсутствие встроенных батарей и возможность подключения внешних АКБ большой ёмкости позволяют создавать системы с требуемым временем резервирования — от нескольких часов до суток .
• Широкий диапазон входного напряжения: стабилизация от 160 до 290 В позволяет эффективно работать даже в нестабильных сетях без лишнего расхода батарей .
• Высокая перегрузочная способность: выдерживает кратковременные перегрузки, что важно для запуска оборудования с высокими пусковыми токами .
• Информативный ЖК-дисплей: позволяет легко контролировать состояние сети и ИБП без подключения к ПК .
• Широкие возможности удаленного мониторинга: наличие портов USB, RS-232, разъема EPO и слота для SNMP-модуля, а также поддержка шаблонов Zabbix обеспечивают легкую интеграцию в любую систему мониторинга .
• Российское производство и длительная гарантия: гарантия 5 лет подтверждает высокое качество и надёжность устройства .
• Надёжность и качество: пользователи в отзывах отмечают отличный функционал, качественную сборку и компактные размеры . Один из отзывов подтверждает, что устройство успешно питает два мощных игровых компьютера и держит стабильное напряжение в течение нескольких минут при полной нагрузке .

Где применяется Бастион SKAT-UPS 3000 RACK исп. E

• Серверные комнаты и центры обработки данных (ЦОД)
• Оборудование телекоммуникаций и связи
• ИТ-инфраструктура предприятий
• Системы безопасности, видеонаблюдения и контроля доступа (ОПС, ССТV, СКУД)
• Медицинское и лабораторное оборудование
• Промышленное оборудование и АСУ ТП
• Научно-исследовательские центры, финансовый и транспортный сектор
