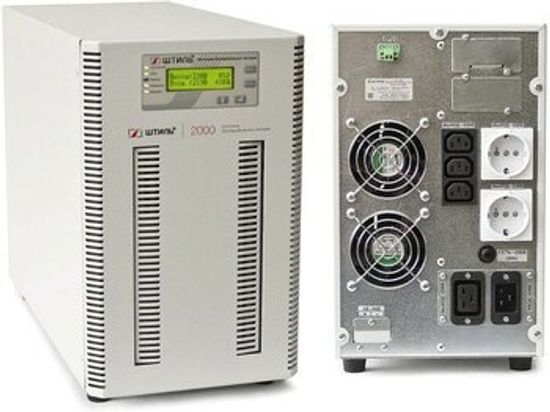

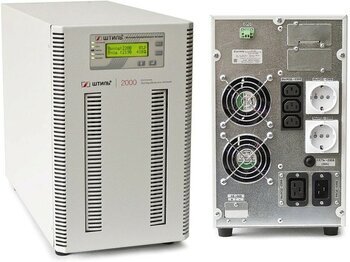

ИБП Штиль ST1102SL — профессиональный онлайн-источник бесперебойного питания для критически важного оборудования
Штиль ST1102SL — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети[citation:1][citation:5]. Модель выполнена в напольном исполнении и разработана специально для защиты серверов, телекоммуникационного оборудования, систем отопления, банковских терминалов и других ответственных нагрузок, критичных к качеству электропитания[citation:1][citation:4].
Основные характеристики
- Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети[citation:1][citation:5]
- Полная мощность: 2000 ВА (вольт-ампер)[citation:1][citation:4]
- Активная мощность: 1800 Вт (ватт) — выходной коэффициент мощности 0.9[citation:1][citation:4]
- Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования[citation:1][citation:5]
- Точность стабилизации выходного напряжения: ±2%[citation:1][citation:5]
- Интерфейсы управления: Опциональные платы расширения (RS-232, RS-485, USB, mini-USB, Ethernet, «сухие» контакты) — приобретаются отдельно[citation:1][citation:5]
- Дисплей: Многофункциональный ЖК-дисплей с LED-индикаторами для интуитивного мониторинга[citation:1][citation:5]
- Форм-фактор: Напольный (Tower)[citation:1][citation:4]
- Цвет: Черный
- Габариты (Ш x Г x В): 210 x 443 x 346 мм[citation:4][citation:5]
- Вес: 28–30 кг[citation:1][citation:4]
- Производство: Россия (ГК «Штиль»)[citation:1][citation:4]
Технические параметры
Входные характеристики
- Номинальное входное напряжение: 220 В[citation:5]
- Предельный диапазон входного напряжения: 90–295 В[citation:1][citation:5]
- Рабочий диапазон входного напряжения (без перехода на АКБ):
- 175–295 В — при нагрузке 100%[citation:5][citation:6]
- 155–295 В — при нагрузке 75%[citation:5][citation:6]
- 120–295 В — при нагрузке 50%[citation:5][citation:6]
- Номинальная входная частота: 50 Гц[citation:5]
- Допустимый диапазон входной частоты: 45–65 Гц[citation:5]
- Входной коэффициент мощности: 0.99[citation:1][citation:5]
- Максимальный входной ток: 12–13.5 А[citation:5][citation:6]
- Совместимость с генератором: Да[citation:1][citation:5]
- Плавный пуск: Да[citation:5][citation:9]
Выходные характеристики
- Номинальное выходное напряжение: 220 В (настраивается 220–240 В, шаг 10 В)[citation:5]
- Точность стабилизации напряжения: ±2%[citation:1][citation:5]
- Выходной коэффициент мощности: 0.9[citation:1][citation:5]
- Максимальный выходной ток: 9 А[citation:1][citation:5]
- Коэффициент нелинейных искажений (THD):
- <2.5% — при линейной нагрузке[citation:5][citation:6]
- <4% — при нелинейной нагрузке[citation:5][citation:6]
- Крест-фактор: 3:1[citation:5][citation:6]
- Количество выходных розеток:
- 3 x IEC 320 C13 (компьютерные)[citation:1][citation:4]
- 2 x Schuko (евророзетки с заземлением)[citation:1][citation:4]
- 1 x IEC 320 C19 (для мощного оборудования)[citation:1][citation:4]
- Входной разъем: IEC 320 C20[citation:1][citation:5]
Перегрузочная способность
- Режим on-line / от батарей:
- 101–105% — без ограничения по времени[citation:5]
- 105–130% — в течение 60 секунд[citation:5][citation:6]
- 130–150% — в течение 1 секунды[citation:5][citation:6]
- >150% — 0.2 секунды (с последующим переключением на байпас)[citation:5][citation:6]
- Режим байпас / ECO: 200% — в течение 1 секунды[citation:5]
Параметры аккумуляторной батареи
- Тип батареи: Необслуживаемая свинцово-кислотная (VRLA), герметичная[citation:5]
- Количество встроенных АКБ: 6 x 12 В[citation:1][citation:4]
- Емкость встроенных АКБ: 9 А·ч[citation:1][citation:4]
- Напряжение батарейного массива: 72 В[citation:1][citation:5]
- Зарядный ток: 1 А (стандартно)[citation:1][citation:5]
- Время заряда (до 90% емкости): не более 8 часов[citation:6]
- Поддержка внешних АКБ: Да (модули BMT-72-09 и BMT-72-18)[citation:1][citation:9]
- Холодный старт: Да — запуск от АКБ без внешнего питания[citation:1][citation:5]
Время автономной работы
| Уровень нагрузки, % | Время автономной работы (на встроенных АКБ) |
|---|---|
| 100% (1800 Вт) | 5 минут[citation:1][citation:5] |
| 90% (1620 Вт) | 7 минут[citation:5] |
| 80% (1440 Вт) | 8 минут[citation:5] |
| 70% (1260 Вт) | 10 минут[citation:5] |
| 60% (1080 Вт) | 12 минут[citation:5] |
| 50% (900 Вт) | 15 минут[citation:5] |
| 40% (720 Вт) | 20 минут[citation:5] |
| 30% (540 Вт) | 25 минут[citation:5] |
| 20% (360 Вт) | 45 минут[citation:5] |
| 10% (180 Вт) | 120 минут[citation:5] |
Примечание: при подключении внешних батарейных модулей время автономной работы может быть увеличено до 27 минут (при 100% нагрузке)[citation:1][citation:9].
Управление аккумуляторными батареями
- Интеллектуальный алгоритм заряда: Заряд сначала в циклическом режиме (повышенным напряжением), затем в буферном (дежурным напряжением)[citation:1][citation:5]
- Термокомпенсация заряда: Автоматическая корректировка напряжения заряда в зависимости от температуры АКБ[citation:1][citation:5]
- Защита от глубокого разряда: Отключение АКБ при разряде на 80–85%[citation:1][citation:5]
- Тесты АКБ: 10-секундный, на заданное время, до полного разряда (калибровка)[citation:1][citation:5]
- Прогнозирование времени автономии: Точный расчет оставшегося времени работы при текущей нагрузке[citation:1][citation:5]
- Уведомление об износе АКБ: Заблаговременное оповещение о необходимости замены[citation:1][citation:5]
Защита и фильтрация
- Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды[citation:1][citation:5]
- Встроенный электронный байпас: Автоматическое переключение питания нагрузки на сеть в случае перегрузки или неисправности ИБП[citation:1][citation:5]
- Защита от перегрузки и короткого замыкания: Автоматическое отключение с последующим восстановлением[citation:1][citation:5]
- Защита от внутреннего перегрева: Автоматическое отключение при превышении температуры[citation:1][citation:5]
- Защита от импульсных перенапряжений: Встроенный варистор (2 кВ, 1/50 мкс)[citation:6]
- Фильтр электромагнитных и радиопомех (EMI/RFI): Входной и выходной фильтры[citation:1][citation:5]
- Автоматический перезапуск: Восстановление работы после устранения причины аварии[citation:1][citation:5]
- Режим ECO: Энергосберегающий режим с КПД 99% при нормальном качестве сети[citation:1][citation:5]
Эксплуатационные характеристики
- КПД в режиме on-line: 95%[citation:1][citation:6]
- КПД в режиме ECO / байпас: 99%[citation:1][citation:5]
- КПД в автономном режиме: 86%[citation:6]
- Время переключения (on-line → батареи): 0 мс[citation:5][citation:6]
- Время переключения (ECO → батареи): 7 мс[citation:6]
- Уровень шума: Низкий (два вентилятора с адаптивным режимом работы)[citation:1][citation:5]
- Рабочая температура: от 0 до +40 °C (от +5 до +40 °C по некоторым данным)[citation:1][citation:4]
- Относительная влажность: до 95% (без конденсации)[citation:5][citation:10]
- Степень защиты (IP): IP20[citation:1][citation:6]
- Срок службы: не менее 10 лет[citation:1][citation:5]
- Гарантия производителя: 24 месяца (36 месяцев для версии АТ1)[citation:1][citation:6]
Управление и мониторинг
- Панель управления: ЖК-дисплей, 4 функциональные клавиши, 5 LED-индикаторов («Состояние», «Сеть», «Байпас», «Инвертор», «Батарея»)[citation:1][citation:5]
- Отображаемая информация:
- Входное и выходное напряжение[citation:1][citation:5]
- Процент загрузки ИБП[citation:1][citation:5]
- Напряжение батарей и их состояние[citation:1][citation:5]
- Активная и полная мощность нагрузки[citation:1][citation:5]
- Аварии с указанием причин[citation:1][citation:5]
- Слот для карт расширения: Установка опциональных плат мониторинга[citation:1][citation:5]
- Доступные интерфейсы (на платах расширения):
- RS-232 (протокол Megatec)[citation:1][citation:5]
- RS-485 (протоколы Modbus RTU/Штиль)[citation:1][citation:5]
- USB и mini-USB[citation:1][citation:5]
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль)[citation:1][citation:5]
- «Сухие» контакты[citation:1][citation:5]
- Программное обеспечение: Shtyl Device Manager (SDM) для контроля через веб-браузер[citation:1][citation:5]
- Порт EPO (Emergency Power Off): Разъемный клеммник для аварийного отключения[citation:6]
- Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях[citation:5]
Особенности и преимущества
- Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования[citation:1][citation:5]
- Широкий диапазон входного напряжения (90–295 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках, не расходуя ресурс батарей[citation:1][citation:5]
- Чистая синусоида на выходе: Гарантирует корректную работу оборудования с активной коррекцией коэффициента мощности (PFC)[citation:1][citation:5]
- Высокая точность стабилизации выходного напряжения (±2%): Обеспечивает идеальное питание для критически важных нагрузок[citation:1][citation:5]
- Высокий КПД: 95% в режиме on-line и 99% в режиме ECO — экономия электроэнергии и снижение тепловыделения[citation:1][citation:5]
- Масштабируемое время автономной работы: Возможность подключения внешних батарейных модулей (BMT-72-09, BMT-72-18) для увеличения времени резервирования до 27 минут при 100% нагрузке[citation:1][citation:9]
- Совместимость с генераторами: Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности[citation:1][citation:9]
- Российское производство: Полный цикл разработки и производства в России, адаптация к местным условиям эксплуатации[citation:1][citation:4]
- Длительный срок службы: Не менее 10 лет[citation:1][citation:5]
- Интеллектуальное управление АКБ: Алгоритмы заряда с термокомпенсацией, защита от глубокого разряда и калибровка батарей[citation:1][citation:5]
- Плавный пуск: Защита от бросков пускового тока при подключении мощной нагрузки[citation:5][citation:9]
- Полная электронная защита: От перегрузки, КЗ, перегрева, импульсных перенапряжений и помех[citation:1][citation:5]
Комплектация
Стандартный комплект поставки Штиль ST1102SL включает[citation:10]:
- Источник бесперебойного питания ST1102SL — 1 шт.
- Сетевой шнур «Вилка Schuko — C19» (1.8 м) — 1 шт.
- Кабель нагрузки «C14 — C13» (1.5 м) — 1 шт.
- Интерфейсный кабель RS-232 — 1 шт.
- Встроенные аккумуляторные батареи (6 x 12 В, 9 А·ч) — установлены в устройстве
- Руководство по эксплуатации — 1 шт.
Примечание: Платы расширения для удаленного мониторинга (USB, Ethernet, RS-485 и др.) не входят в стандартную комплектацию и приобретаются отдельно[citation:1][citation:5].
Область применения
Благодаря онлайн-топологии, высокой мощности (1800 Вт) и чистой синусоиде на выходе, Штиль ST1102SL идеально подходит для защиты широкого спектра оборудования[citation:1][citation:9]:
- Системы отопления и водоснабжения: Газовые котлы, циркуляционные насосы, автоматика котельных[citation:1][citation:9]
- Серверы и сетевое оборудование: Небольшие серверы, коммутаторы, маршрутизаторы[citation:1][citation:4]
- Банковское и торговое оборудование: POS-терминалы, банкоматы, кассовые аппараты[citation:1][citation:4]
- Системы безопасности: Видеонаблюдение, охранно-пожарная сигнализация, системы контроля доступа[citation:1][citation:9]
- Медицинское оборудование: Диагностическая аппаратура[citation:1]
- Бытовая и офисная техника: Компьютеры, оргтехника, бытовая электроника[citation:1][citation:9]
- Телекоммуникационное оборудование: Узлы связи и передачи данных[citation:1][citation:4]
Специальная версия ST1102SL (АТ1)
Для применения на особо ответственных объектах (включая железнодорожную инфраструктуру и объекты метрополитена) доступна версия ST1102SL (АТ1), которая имеет ряд доработок для повышения отказоустойчивости и увеличенный гарантийный срок — 36 месяцев (3 года)[citation:6]. Технические характеристики версии АТ1 аналогичны стандартной ST1102SL.
