ИБП APC by Schneider Electric Smart-UPS X SMX2200RMHV2U, 2200ВA

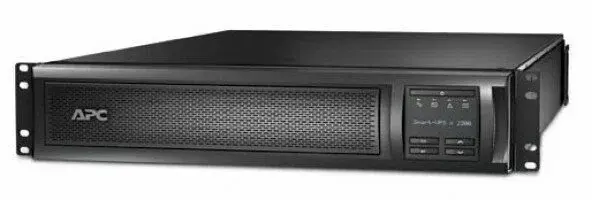

ИБП APC Smart-UPS X SMX2200RMHV2U — профессиональный линейно-интерактивный источник 2200 ВА для стоечного монтажа

APC by Schneider Electric Smart-UPS X SMX2200RMHV2U (черный, 1980 Вт / 2200 ВА) — это источник бесперебойного питания с линейно-интерактивной топологией (line-interactive), предназначенный для надежной защиты серверов, сетевого оборудования, систем хранения данных и другой критически важной техники в стойках 19 дюймов [citation:3][citation:5]. Модель выполнена в универсальном форм-факторе высотой 2U для монтажа в стойку или напольного размещения, обеспечивает чистую синусоиду на выходе и оснащена автоматическим регулятором напряжения (AVR), что гарантирует стабильное питание даже при значительных отклонениях в электросети [citation:1][citation:2].

Основные характеристики

• Производитель: APC by Schneider Electric [citation:1]
• Модель: Smart-UPS X SMX2200RMHV2U [citation:1][citation:5]
• Номинальная мощность: 2200 ВА / 1980 Вт [citation:1][citation:6]
• Топология: Линейно-интерактивная (Line-Interactive) с чистой синусоидой [citation:3][citation:5]
• Форм-фактор: Универсальный (стоечное исполнение 19", 2U / напольное) [citation:1][citation:10]

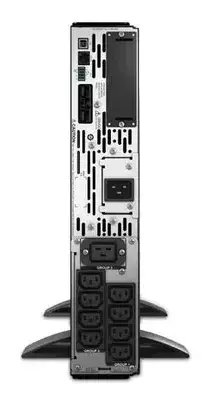

• Выходные разъемы: 8 x IEC 320 C13 + 1 x IEC 320 C19 + 2 x IEC Jumpers с батарейной поддержкой [citation:3][citation:4]
• Цвет корпуса: Черный [citation:1][citation:3]
• Габариты (ШxГxВ): 432 x 667 x 85 мм [citation:3][citation:5]
• Вес нетто: 37,32 кг [citation:3][citation:4]

Назначение

ИБП APC Smart-UPS X SMX2200RMHV2U разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность и надежность электропитания [citation:2][citation:4]. Устройство оптимизировано для следующих задач:

• Защита серверного и сетевого оборудования в стойке: питание серверов начального уровня, коммутаторов, маршрутизаторов, систем хранения данных и другого оборудования, установленного в 19-дюймовые стойки [citation:3].
• Питание телекоммуникационного и кассового оборудования: обеспечение бесперебойной работы активного сетевого оборудования, VoIP-систем и POS-терминалов [citation:2].
• Интеграция в системы мониторинга: благодаря наличию слота SmartSlot, портов USB и RS-232, устройство легко интегрируется в ИТ-инфраструктуру для удаленного мониторинга и управления через ПО PowerChute [citation:2][citation:4].
• Стабилизация напряжения для чувствительной электроники: встроенный автоматический регулятор напряжения (AVR) корректирует пониженное (Boost) и повышенное (Trim) напряжение без перехода на батареи, продлевая их срок службы [citation:3][citation:6].
• Масштабирование времени автономной работы: возможность подключения до 10 внешних батарейных модулей (SMX120RMBP2U) для значительного увеличения времени автономной работы [citation:4].

Возможности

• Чистая синусоида при работе от батарей: обеспечивает надежную работу даже для самого требовательного оборудования с APFC-источниками питания, гарантируя идеальную форму выходного сигнала [citation:2][citation:3].
• Высокая эффективность: КПД достигает 98,1%, что снижает потери электроэнергии и эксплуатационные расходы [citation:1][citation:5].
• Автоматическая регулировка напряжения (AVR): исправляет отклонения входного напряжения (от 140 до 280 В) без использования ресурса батарей, что экономит их заряд для критических ситуаций [citation:3][citation:5].
• Интеллектуальное управление батареями: зарядка с применением температурной компенсации продлевает срок службы батарей [citation:2][citation:5].
• Информативный ЖК-дисплей: многофункциональная консоль для контроля статуса ИБП, параметров сети, уровня нагрузки и состояния батарей с интуитивно понятным интерфейсом [citation:3][citation:6].
• "Холодный старт" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети [citation:3][citation:5].
• Горячая замена батарей (Hot-swap): возможность замены аккумуляторного модуля без отключения защищаемого оборудования [citation:1][citation:4].
• Управляемые группы розеток: 3 группы розеток могут управляться отдельно для дистанционной перезагрузки зависшего оборудования и приоритетного отключения некритичной нагрузки [citation:2].
• Автоматический перезапуск: автоматический запуск подключенного оборудования после восстановления сетевого электропитания.
• Аварийное отключение питания (EPO): разъем для интеграции в центральную систему безопасности объекта [citation:2][citation:3].

Особенности

• Эталонная надежность семейства Smart-UPS для защиты критически важного оборудования в ИТ-среде [citation:2].
• Интуитивно понятный ЖК-интерфейс с возможностью локального конфигурирования ИБП с помощью клавиш навигации.
• Слот SmartSlot для установки опциональной сетевой карты управления (например, AP9631/AP9641), что позволяет интегрировать ИБП в систему удаленного мониторинга EcoStruxure IT или другие централизованные платформы [citation:2][citation:3].
• Программное обеспечение PowerChute Serial Shutdown в комплекте для безопасного автоматического завершения работы физических серверов, виртуальных машин и HCI-кластеров [citation:2][citation:4].
• Высокое качество сборки и компонентов, обеспечивающее круглосуточную работу в профессиональных средах.
• Широкий диапазон входного напряжения: устройство способно работать при напряжении от 140 до 280 В, сводя к минимуму переходы на батареи при небольших отклонениях в сети [citation:3][citation:5].
• Уровень шума: составляет 55 дБ, что типично для профессиональных ИБП и требует размещения в серверном помещении [citation:1][citation:3].
• Время автономной работы: при полной нагрузке (1980 Вт) — 9,8–10 минут, при 50% нагрузке (990 Вт) — около 25 минут [citation:2][citation:10]. Детальное время работы от батарей для различных нагрузок приведено в таблице ниже.
• Входной разъем: IEC 320 C20. В комплекте с ИБП поставляются кабели для различных стандартов розеток (BS1363A British, IEC-320 C20, Schuko CEE 7/EU1-16P) [citation:2][citation:5].
• Сменный батарейный модуль: APCRBC117. Ожидаемый срок службы батарей составляет 3-5 лет [citation:1][citation:4].
• Гарантия производителя: 3 года на ИБП (ремонт или замена), 2 года на батареи [citation:2][citation:4].
• Защита от импульсных помех: поглощаемая энергия импульса составляет 645 Дж [citation:1][citation:4].
• Важное замечание: Кронштейны для монтажа в стойку (Rail Kit) входят в комплект поставки [citation:2][citation:3].

Технические характеристики

Электрические параметры

• Номинальное входное/выходное напряжение: 230 В (настраивается на 200–240 В) [citation:4][citation:5]
• Диапазон входного напряжения при работе от сети: 140 – 280 В [citation:3][citation:5]
• Входная частота: 47 – 63 Гц (автоопределение) [citation:1][citation:5]
• Выходная мощность (полная/активная): 2200 ВА / 1980 Вт [citation:1][citation:6]
• Форма выходного сигнала: Чистая синусоида [citation:3][citation:5]
• Искажения формы выходного напряжения: менее 5% [citation:5]
• Выходные разъемы с батарейной поддержкой: 8 x IEC 320 C13 + 1 x IEC 320 C19 + 2 x IEC Jumpers [citation:3][citation:4]
• Входной разъем: IEC-320-C20 [citation:1][citation:2]
• Защита от импульсных помех (Surge rating): 645 Дж [citation:1][citation:4]
• Коэффициент нелинейных искажений: 5% [citation:5]
• КПД в режиме online: 97–98,1% [citation:1][citation:3]
• Время переключения на батареи: 2–4 мс [citation:5][citation:10]
• Пик-фактор (Crest factor): 3:1 [citation:5]
• Внутренний байпас: AVR Bypass [citation:5]

Время работы от батарей [citation:3][citation:6]

• При полной нагрузке (1980 Вт): 9,8–10 минут
• При 50% нагрузке (990 Вт): 25 минут
• При нагрузке 1600 Вт: 13 минут
• При нагрузке 1400 Вт: 16 минут
• При нагрузке 1200 Вт: 20 минут
• При нагрузке 1000 Вт: 25 минут
• При нагрузке 900 Вт: 28 минут
• При нагрузке 800 Вт: 33 минуты
• При нагрузке 700 Вт: 38 минут
• При нагрузке 600 Вт: 46 минут
• При нагрузке 500 Вт: 56 минут
• При нагрузке 400 Вт: 71 минута
• При нагрузке 300 Вт: 96 минут
• При нагрузке 200 Вт: 143 минуты
• При нагрузке 100 Вт: 266 минут
• При нагрузке 50 Вт: 444 минуты

Батареи и зарядка

• Тип батарей: Свинцово-кислотные, герметичные, необслуживаемые (VRLA) [citation:1][citation:2]
• Сменный батарейный модуль: APCRBC117 [citation:1][citation:3]
• Количество батарей: 1 комплект [citation:3]
• Время зарядки (до 100%): 3 часа [citation:2][citation:5]
• Ожидаемый срок службы батареи: 3-5 лет
• Горячая замена батарей: Да [citation:1][citation:4]
• Возможность подключения внешних батарейных блоков: Да, до 10 шт. (SMX120RMBP2U) [citation:4]

Интерфейсы и управление

• Дисплей: Многофункциональный ЖК-дисплей с индикаторами [citation:3][citation:5]
• Индикаторы: On Line (работы от сети), On Battery (работы от батарей), Replace Battery (необходимости замены батареи), Overload (перегрузки) [citation:5]
• Порты управления: USB, RS-232 (RJ-45 Serial), SmartSlot [citation:3][citation:5]
• Слот SmartSlot: Да (1 слот) [citation:3][citation:4]
• Аварийное отключение питания (EPO): Да [citation:2][citation:3]
• Звуковая сигнализация: Да (сигнал перехода на батареи, сигнал низкого заряда, сигнал перегрузки) [citation:3][citation:5]
• Автоматический перезапуск (Auto-restart): Да
• ПО в комплекте: PowerChute Serial Shutdown [citation:2][citation:4]

Физические характеристики и условия эксплуатации

• Форм-фактор: Стоечный (Rackmount), 2U / Напольный [citation:1][citation:4]
• Габариты (Ш x Г x В): 432 x 667 x 85 мм [citation:3][citation:5]
• Вес (нетто): 37,32 кг [citation:3][citation:4]
• Вес (брутто): 45,36–46 кг [citation:1][citation:3]
• Уровень шума: 55 дБ(А) [citation:1][citation:3]
• Тепловыделение: 158,3–2054 кДж/ч [citation:3][citation:6]
• Рабочая температура: 0 – 40 °C [citation:3][citation:4]
• Температура хранения: -15 – 45 °C [citation:3][citation:6]
• Относительная влажность при работе: 0 – 95% (без конденсации) [citation:3][citation:6]
• Максимальная рабочая высота над уровнем моря: 3000–3048 м [citation:3][citation:4]
• Класс защиты: IP20
• Сертификаты и стандарты: CE, EAC, FCC, IEC, RCM, RoHS, UL, VDE, IRAM, TISI, UK PSTI [citation:3][citation:4]
• Гарантия производителя: 3 года на ИБП (ремонт или замена), 2 года на батареи [citation:2][citation:4]

Комплект поставки

В стандартную комплектацию APC by Schneider Electric Smart-UPS X SMX2200RMHV2U входят: ИБП со встроенными батареями, кабели питания (BS1363A British, IEC-320 C20, Schuko CEE 7/EU1-16P), USB-кабель, сигнальный кабель RS-232 для Smart UPS, компакт-диск с программным обеспечением PowerChute Serial Shutdown, компакт-диск с документацией, кронштейны для монтажа в стойку, руководство пользователя [citation:2][citation:5].

Достоинства на основе технических характеристик

• Удобство монтажа в стойку: устройство легко монтируется в 19-дюймовую стойку, занимая всего 2U, благодаря входящим в комплект кронштейнам и направляющим [citation:2][citation:3].
• Эталонная надежность и качество: проверенная линейно-интерактивная технология с чистой синусоидой и AVR обеспечивает высочайший уровень защиты для критически важного оборудования [citation:2].
• Высокая эффективность: КПД до 98,1% снижает эксплуатационные расходы и тепловыделение [citation:1][citation:5].
• Удобный и информативный ЖК-дисплей: позволяет легко контролировать состояние сети и ИБП, а также настраивать параметры локально [citation:3][citation:6].
• Технология AVR и чистая синусоида: обеспечивает стабильное питание для самого чувствительного оборудования, корректируя скачки напряжения без перехода на батареи [citation:3][citation:6].
• Возможность интеграции в систему мониторинга: наличие слота SmartSlot, USB и RS-232 позволяет настроить удаленный контроль ИБП в соответствии с потребностями любой ИТ-инфраструктуры [citation:2][citation:3].
• Масштабируемость времени автономной работы: возможность подключения внешних батарейных модулей для увеличения времени резервирования от нескольких минут до нескольких часов [citation:4].
• Горячая замена батарей: возможность замены аккумуляторного модуля без отключения защищаемого оборудования [citation:1][citation:4].
• Управляемые группы розеток: возможность дистанционной перезагрузки оборудования через веб-интерфейс при установке сетевой карты [citation:2].
• Защита от импульсных помех: устройство защищает не только от обесточивания, но и от резких скачков напряжения [citation:4].

Где применяется APC Smart-UPS X SMX2200RMHV2U

• Серверные комнаты и малые ЦОД [citation:2]
• Оборудование телекоммуникаций и связи [citation:2]
• ИТ-инфраструктура предприятий среднего и малого бизнеса [citation:3]
• Сетевые стойки с активным оборудованием [citation:3]
• Кассовые узлы и торговое оборудование (POS) [citation:2]
• Системы хранения данных (СХД) начального уровня [citation:3]
• Рабочие станции, аудио- и видеотехника [citation:3]
