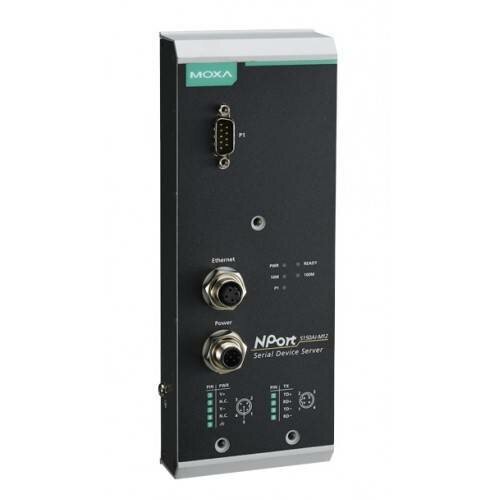

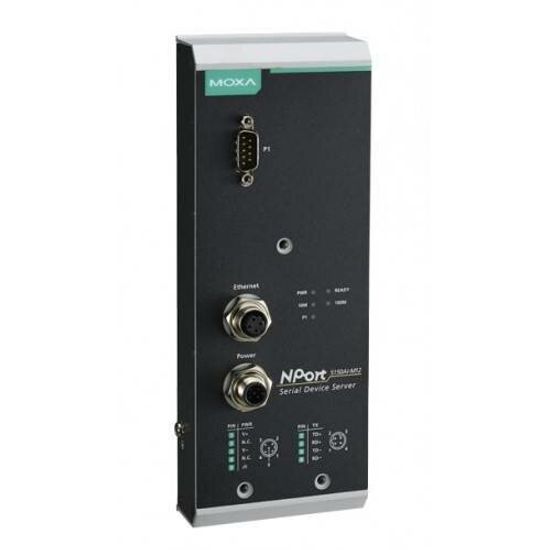

Сервер NPort 5150AI-M12-T 1-port 3 in 1 Device Server w/ M12 Connector (Ethernet, power input), t:-

Сервер последовательных интерфейсов Moxa NPort 5150AI-M12-T: 1-портовое устройство для железнодорожного транспорта

Moxa NPort 5150AI-M12-T — это промышленный Ethernet-сервер последовательных интерфейсов, предназначенный для подключения одного устройства с интерфейсами RS-232/422/485 к сети Ethernet в условиях экстремальных температур, высоких вибраций и электромагнитных помех . Модель разработана специально для применения на железнодорожном транспорте (подвижной состав и придорожное оборудование) и соответствует отраслевым стандартам EN 50155 и EN 50121-4 .

Основные характеристики

• Производитель: Moxa .
• Количество последовательных портов: 1 (RS-232/422/485, программно выбираемый) .
• Тип разъема последовательного порта: DB9 "папа" (male) .
• Сетевой интерфейс: 1 x 10/100BaseT(X) с разъемом M12 D-coded 4-pin female .
• Разъем питания: M12 A-coded 5-pin male .
• Рабочая температура: -40°C … +75°C .
• Степень защиты корпуса: IP40 (металлический корпус) .

Назначение

NPort 5150AI-M12-T разработан для эксплуатации в тяжелых условиях железнодорожного транспорта . Устройство обеспечивает мгновенную интеграцию последовательных устройств (контроллеры, датчики, системы мониторинга) в сеть Ethernet, позволяя получать к ним удаленный доступ из любой точки сети . Благодаря соответствию стандартам EN 50155 и EN 50121-4, сервер выдерживает высокие уровни вибрации, удары, импульсные перегрузки и электромагнитные помехи, характерные для подвижного состава .

Возможности

• Гибкость настройки: Быстрая 3-этапная web-конфигурация позволяет настроить устройство в среднем за 30 секунд .
• Поддержка широкого спектра драйверов: Real COM и TTY драйверы для Windows, Linux, macOS, а также драйверы для UNIX-систем (SCO OpenServer, UnixWare, QNX, Solaris, FreeBSD, AIX) .
• Разнообразные режимы работы: Поддержка TCP Server, TCP Client, UDP Server/Client, Pair Connection, COM port grouping и UDP multicast .
• Автоматическое управление направлением передачи данных RS-485: Встроенная технология ADDC® (Automatic Data Direction Control) исключает необходимость ручного управления .
• Мониторинг и оповещение: Поддержка SNMP для мониторинга через сеть, возможность отправки email-уведомлений и звуковых сигналов (встроенный зуммер) при возникновении ошибок .

Особенности

• Соответствие железнодорожным стандартам: Сертифицирован по EN 50121-4 (электромагнитная совместимость для железнодорожного транспорта) и соответствует всем обязательным разделам EN 50155 (рабочая температура, напряжение питания, импульсные перегрузки, ESD, вибрация) .
• Расширенный температурный диапазон: Рабочая температура от -40°C до +75°C позволяет использовать устройство в самых суровых климатических условиях .
• Надежные разъемы M12: Экранированные разъемы M12 для Ethernet и питания обеспечивают устойчивость к вибрациям, точное позиционирование и надежный контакт .
• Гальваническая изоляция последовательных портов: Изоляция 2 кВ для последовательных сигналов защищает оборудование от токов утечки и разрывов связи .
• Аппаратная надежность: Встроенный сторожевой таймер (WDT) для автоматической перезагрузки, встроенный RTC (часы реального времени) и звуковой зуммер .
• Высокий MTBF: Среднее время наработки на отказ составляет 789 341 час (более 90 лет) .
• Длительная гарантия: Гарантия производителя — 5 лет .

Технические характеристики

Последовательные интерфейсы

• Количество портов: 1 .
• Тип портов: RS-232, RS-422, RS-485 (программно выбираемые) .
• Разъем: DB9 male .
• Скорость передачи данных: 50 бит/с … 921,6 Кбит/с .
• Биты данных: 5, 6, 7, 8 .
• Стоповые биты: 1, 1.5, 2 .
• Четность: Нет, чет, нечет, Space, Mark .
• Управление потоком: RTS/CTS, DTR/DSR (только RS-232), XON/XOFF .
• Управление направлением RS-485: ADDC® (автоматическое) .
• Гальваническая изоляция: 2 кВ .

Сигналы последовательных портов

• RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND .
• RS-422: TxD+, TxD-, RxD+, RxD-, GND .
• RS-485-4w: TxD+, TxD-, RxD+, RxD-, GND .
• RS-485-2w: Data+, Data-, GND .

Сетевой интерфейс

• Количество портов: 1 .
• Стандарт: 10/100BaseT(X) .
• Разъем: M12 D-coded 4-pin female .
• Режим: Auto MDI/MDIX .

Сетевые протоколы

• Управление: ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP .
• Фильтрация: IGMP v1/v2 .

Электропитание

• Входное напряжение: 12 … 48 В постоянного тока .
• Потребляемый ток: 310 мА при 12 В .
• Потребляемая мощность: 3.72 Вт .
• Разъем питания: M12 A-coded 5-pin male .
• Соответствие EN 50155: Для напряжения 24/48 В .

Физические характеристики

• Размеры (Ш x В x Г): 80 x 216.6 x 52.9 мм .
• Вес: 686 г .
• Материал корпуса: Металл .
• Степень защиты: IP40 .
• Монтаж: Настенный, на DIN-рейку (опционально), настольный .

Условия эксплуатации

• Рабочая температура: -40°C … +75°C .
• Температура хранения: -40°C … +85°C .
• Относительная влажность: 5 … 95% (без конденсации) .

Сертификация и стандарты

• Железнодорожные стандарты: EN 50121-4, EN 50155 (обязательные разделы) .
• Безопасность: UL 60950-1, EN 60950-1 .
• EMC: EN 55032/24 .
• EMI: CISPR 32, FCC Part 15 Subpart B Class A .
• EMS: IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8 .
• Вибрация: IEC 60068-2-6 .
• Экологические стандарты: RoHS, CRoHS, WEEE .

Надежность

• MTBF: 789 341 часов (Telcordia TR/SR) .
• Аппаратные средства надежности: Сторожевой таймер (WDT), встроенный зуммер, RTC .
• Гарантия: 5 лет .

Расходные материалы и опции

Устройство поставляется в комплекте с кратким руководством пользователя . Для установки на DIN-рейку может потребоваться дополнительное крепление. Также доступны:

• Переходник Mini DB9F-to-TB: Для подключения к клеммной колодке .
• Блок питания NDR-120-48: 120 Вт, 48 В, для DIN-рейки .

Где применяется Moxa NPort 5150AI-M12-T

• На железнодорожном подвижном составе (вагоны, локомотивы) для подключения бортовых систем к сети Ethernet .
• В придорожном оборудовании (wayside applications) на железных дорогах .
• В системах автоматизации транспорта, где присутствуют высокие уровни вибрации и ударов .
• В промышленных средах с жесткими условиями эксплуатации (широкий диапазон температур, электромагнитные помехи) .
• Для удаленного мониторинга и управления последовательными устройствами в подвижных объектах .

Почему стоит выбрать Moxa NPort 5150AI-M12-T

• Специализированное решение для железнодорожного транспорта: Полное соответствие стандартам EN 50155 и EN 50121-4 гарантирует надежную работу в самых жестких условиях подвижного состава .
• Максимальная надежность в условиях вибрации: Разъемы M12 и металлический корпус IP40 обеспечивают устойчивость к вибрациям, ударам и механическим воздействиям .
• Расширенный температурный диапазон: Работоспособность от -40°C до +75°C позволяет использовать устройство в любых климатических зонах .
• Гибкость подключения: Поддержка всех трех основных последовательных интерфейсов (RS-232/422/485) в одном устройстве позволяет подключать широкий спектр оборудования .
• Простота настройки и интеграции: Быстрая 3-этапная web-конфигурация, широкий выбор драйверов для различных ОС и поддержка множества сетевых протоколов упрощают развертывание .
• Высокая надежность и длительный срок службы: MTBF более 789 000 часов и гарантия 5 лет подтверждают исключительную надежность устройства .
