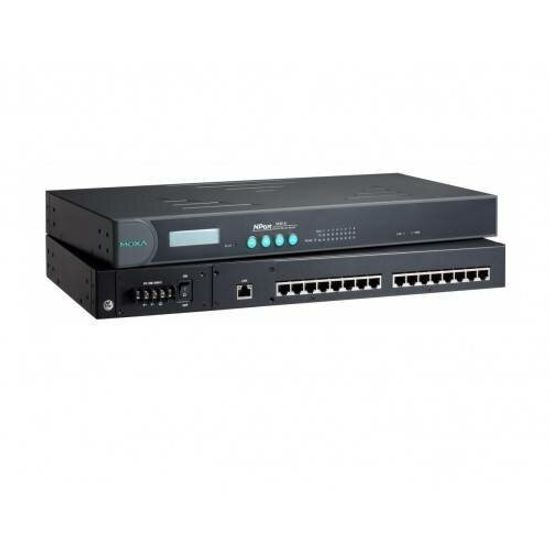

Сервер последовательных устройств Moxa NPort 5650-8-S-SC: 8-портовый промышленный терминальный сервер с одномодовым оптоволоконным интерфейсом
Moxa NPort 5650-8-S-SC — это высоконадежный 8-портовый терминальный сервер (преобразователь интерфейсов) промышленного класса, предназначенный для подключения устройств с последовательными интерфейсами RS-232/422/485 к Ethernet-сетям . Модель оснащена одномодовым оптоволоконным интерфейсом 100BaseFX с разъемом SC, что обеспечивает передачу данных на расстояние до 40 км и защиту от электромагнитных помех .
Основные характеристики
- Количество последовательных портов: 8 x RS-232/422/485 (8-контактный RJ45) .
- Сетевой интерфейс: 1 x 100BaseFX (одномодовое оптоволокно, разъем SC) .
- Дальность передачи по оптоволокну: до 40 км .
- Электропитание: 100 ~ 240 В перем. (разъем C14) .
- Форм-фактор: 19-дюймовая стойка (1U), металлический корпус .
- ЖК-дисплей: Для локального просмотра и настройки IP-адреса .
Назначение
Устройство разработано для промышленной автоматизации и задач, требующих надежного и защищенного подключения последовательного оборудования к Ethernet-сетям на больших расстояниях . Благодаря оптоволоконному интерфейсу, NPort 5650-8-S-SC идеально подходит для применения в энергетике, на транспорте, в нефтегазовой отрасли, на производственных предприятиях и в системах автоматизации зданий, где требуется устойчивость к электромагнитным помехам и гальваническая развязка .
Возможности
- Оптоволоконное подключение: Одномодовый интерфейс 100BaseFX с разъемом SC обеспечивает передачу данных на расстояние до 40 км, что позволяет размещать оборудование на значительном удалении от сетевой инфраструктуры .
- Многочисленные режимы работы: Режимы Real COM, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet, Ethernet Modem, RFC2217 .
- Гибкость настройки последовательных интерфейсов: Каждый порт может быть независимо сконфигурирован как RS-232, RS-422 или RS-485 (2- или 4-проводный). Поддерживаются стандартные и нестандартные скорости передачи данных от 50 бит/с до 921,6 кбит/с .
- Автоматическое управление направлением данных RS-485: Технология ADDC® (Automatic Data Direction Control) исключает необходимость ручного управления направлением передачи .
- Локальное управление и мониторинг: Встроенный ЖК-дисплей и четыре кнопки для просмотра и изменения настроек IP-адреса непосредственно на устройстве .
Особенности
- Оптоволоконная изоляция: Использование оптоволоконного кабеля обеспечивает полную гальваническую развязку и защиту от электромагнитных помех (EMI), что критически важно для промышленных сред .
- Защита последовательных портов: Встроенная защита от электростатического разряда (ESD) 15 кВ для всех последовательных сигналов .
- Высокая надежность и долговечность: Среднее время наработки на отказ (MTBF) составляет 738 291 час (по MIL-HDBK-217F) . Гарантия производителя — 5 лет .
- Удобство администрирования: Управление через веб-интерфейс (HTTP/HTTPS), Telnet-консоль, последовательную консоль, Windows-утилиту (NPort Administrator) .
- Резисторы подтяжки и терминации RS-485: Программно настраиваемые резисторы pull high/low (1 кОм, 150 кОм) и терминатор 120 Ом обеспечивают совместимость с различными конфигурациями RS-485 .
- Поддержка SNMP: Протокол SNMP MIB-II для интеграции в системы сетевого управления .
Технические характеристики
Оптоволоконный интерфейс Fast Ethernet
- Тип интерфейса: 100BaseFX, одномодовое оптоволокно .
- Разъем: SC .
- Длина волны: 1310 нм .
- Типичная дальность: 40 км .
- Мощность передатчика: от -5 до 0 дБм .
- Чувствительность приемника: от -34 до -3 дБм .
- Бюджет потерь: 29 дБ .
- Магнитная изоляция: 1.5 кВ (встроенная) .
Последовательные интерфейсы
- Количество портов: 8 .
- Тип: RS-232, RS-422, RS-485 (программно настраиваемый) .
- Разъем: 8-контактный RJ45 .
- Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с .
- Биты данных: 5, 6, 7, 8 .
- Четность: Нет, чет, нечет, Space, Mark .
- Стоповые биты: 1, 1.5, 2 .
- Управление потоком: RTS/CTS (только RS-232), DTR/DSR (только RS-232), XON/XOFF .
- Резисторы подтяжки RS-485: 1 кОм, 150 кОм (программно настраиваемые) .
- Терминатор RS-485: 120 Ом .
- Управление направлением RS-485: ADDC® (автоматическое) .
- Защита: 15 кВ ESD для всех сигналов .
Сигналы последовательных портов
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND .
- RS-422: Tx+, Tx-, Rx+, Rx-, GND .
- RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND .
- RS-485-2w: Data+, Data-, GND .
Электропитание
- Входное напряжение: 100 ~ 240 В перем., 47 ~ 63 Гц .
- Потребление тока: 164 мА при 100 В перем. .
- Разъем: C14 .
Программное обеспечение и протоколы
- Режимы работы: Real COM, TCP Server, TCP Client, UDP, Pair Connection, Reverse Telnet, Ethernet Modem, RFC2217, Disabled .
- Протоколы управления: ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, RFC2217, Rtelnet, PPP, SLIP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP .
- Безопасность: HTTPS (TLS 1.2), SNMPv3, AES-128, RSA-1024, SHA-1, SHA-256 .
- Драйверы Windows: Windows 11/10/8.1/8/7/Vista/XP, Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003 .
- Драйверы Linux: Ядра 6.x, 5.x, 4.x, 3.x, 2.6.x, 2.4.x .
- Драйверы macOS: Версии 14, 13, 12, 11, 10.1x .
- Управление: Web-консоль (HTTP/HTTPS), Telnet-консоль, Windows-утилита, последовательная консоль .
Физические параметры
- Размеры (с креплениями): 480 x 45.5 x 198 мм .
- Размеры (без креплений): 440 x 45.5 x 198 мм .
- Вес: 2.44 кг .
- Материал корпуса: Металл .
- Монтаж: 19-дюймовая стойка (1U) .
- Интерфейс пользователя: ЖК-дисплей, 4 кнопки .
Условия эксплуатации и надежность
- Рабочая температура: 0°C ~ 60°C .
- Температура хранения: -20°C ~ 70°C .
- Рабочая влажность: 5% ~ 95% (без конденсации) .
- Среднее время наработки на отказ (MTBF): 738 291 час (MIL-HDBK-217F) .
- Сторожевой таймер (WDT): Встроенный .
- Гарантия: 5 лет .
Сертификаты и соответствие стандартам
- Безопасность: UL 62368-1 .
- Электромагнитная совместимость (EMC): EN 55032/35 .
- Электромагнитные помехи (EMI): CISPR 32, FCC Part 15B Class A .
- Электростатический разряд (ESD): IEC 61000-4-2 (контакт: 8 кВ, воздух: 15 кВ) .
- Медицинское применение: EN 55011, EN 60601-1-2 Class B .
Расходные материалы и опции
Устройство поставляется в комплекте с монтажным комплектом для 19-дюймовой стойки (WK-45-01), кабелем питания, кратким руководством пользователя и CD с программным обеспечением . Для подключения последовательных устройств к 8-контактным разъемам RJ45 доступны следующие опциональные кабели :
- CBL-RJ45M9-150: Кабель RJ45 8-pin → DB9 Male, 150 см .
- CBL-RJ45F9-150: Кабель RJ45 8-pin → DB9 Female, 150 см .
- CBL-RJ45M25-150: Кабель RJ45 8-pin → DB25 Male, 150 см .
- CBL-RJ45F25-150: Кабель RJ45 8-pin → DB25 Female, 150 см .
Где применяется Moxa NPort 5650-8-S-SC
- В энергетике для подключения систем управления подстанциями и релейной защиты к Ethernet-сетям на больших расстояниях .
- На транспорте для организации удаленного мониторинга и управления промышленными устройствами в условиях электромагнитных помех .
- В нефтегазовой отрасли для передачи данных от датчиков и контроллеров в центральные системы управления .
- На промышленных производствах для автоматизации линий и сбора данных с оборудования, использующего последовательные интерфейсы .
- В системах водоснабжения и водоочистки для мониторинга насосных станций .
- В телекоммуникациях для подключения устаревшего оборудования к современным IP-сетям при значительных удалениях .
Почему стоит выбрать Moxa NPort 5650-8-S-SC
- Оптоволоконная связь на большие расстояния: Одномодовый интерфейс 100BaseFX обеспечивает передачу данных до 40 км, что позволяет размещать оборудование на значительном удалении от сетевой инфраструктуры .
- Промышленная надежность: 5-летняя гарантия, высокий MTBF (738 291 час), металлический корпус и защита от электростатического разряда 15 кВ обеспечивают долговечную работу в сложных условиях .
- Гальваническая развязка и защита от помех: Использование оптоволокна обеспечивает полную изоляцию от электромагнитных помех (EMI), что критически важно для промышленных сред .
- Универсальность подключения: Независимая настройка каждого порта под RS-232, RS-422 или RS-485, поддержка нестандартных скоростей и технологии ADDC® для RS-485 .
- Удобство эксплуатации: ЖК-дисплей для локальной настройки, множество режимов работы и поддержка SNMP для интеграции в системы управления .
- Широкая совместимость: Поддержка всех популярных операционных систем (Windows, Linux, macOS, Unix) и наличие драйверов для Real COM и Fixed TTY .
Часто задаваемые вопросы
E-E-A-T и B2B-релевантность
Moxa NPort 5650-8-S-SC представляет собой профессиональное решение для промышленной автоматизации и критической инфраструктуры, где надежность, защищенность передачи данных и возможность работы на больших расстояниях являются ключевыми требованиями. Продукт разработан компанией Moxa, имеющей многолетний опыт в области промышленных коммуникаций и признанной экспертизу в сегменте IIoT . Высокие показатели MTBF (738 291 час), 5-летняя гарантия и соответствие отраслевым стандартам (UL 62368-1, EN 55032/35, медицинские сертификаты EN 60601-1-2) подтверждают пригодность устройства для эксплуатации в режиме 24/7 в условиях промышленных предприятий, транспорта и энергетики . Оптоволоконный интерфейс с дальностью до 40 км и полной гальванической развязкой делает эту модель незаменимой для применения в электромагнитно-загрязненных средах и на распределенных объектах . Поддержка широкого спектра операционных систем (Windows, Linux, macOS, Unix, Android) и наличие драйверов для различных платформ обеспечивает простоту интеграции в существующие IT-инфраструктуры и снижает совокупную стоимость владения (TCO) .
