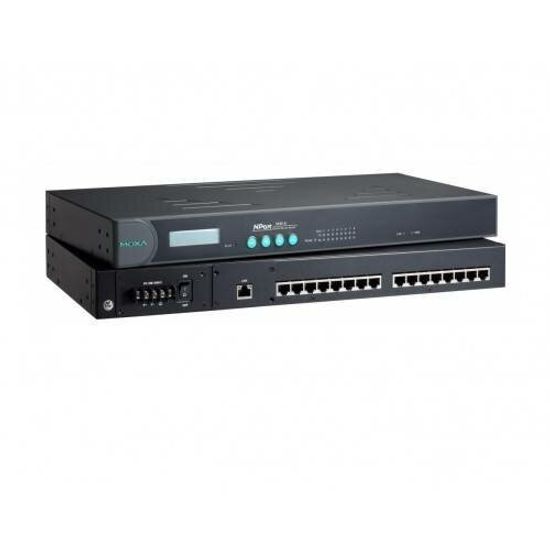

Сервер NPort 5610-8-48V 8 Port RS-232 device server, RJ45, 48VDC

Сервер последовательных устройств Moxa NPort 5610-8-48V: 8-портовый RS-232 терминальный сервер с питанием 48 В пост. тока

Moxa NPort 5610-8-48V — это 8-портовый терминальный сервер (преобразователь интерфейсов) промышленного класса, предназначенный для подключения устройств с последовательными интерфейсами RS-232 к Ethernet-сетям . Модель выполнена в металлическом корпусе для монтажа в 19-дюймовую стойку (1U), оснащена встроенным ЖК-дисплеем для локальной настройки и питается от источника постоянного тока 48 В, что делает её оптимальным выбором для промышленной автоматизации, систем безопасности и телекоммуникационного оборудования .

Основные характеристики

• Количество последовательных портов: 8 x RS-232 (8-контактный RJ45) .
• Сетевой интерфейс: 1 x Ethernet 10/100Base-T(X) RJ45 .
• Электропитание: ±48 В пост. тока (диапазон 20 ~ 72 В пост., -20 ~ -72 В пост.) .
• Форм-фактор: 19-дюймовая стойка (1U), металлический корпус .
• ЖК-дисплей: Для локального просмотра и настройки IP-адреса .
• Защита ESD: Встроенная защита от электростатического разряда 15 кВ для всех последовательных сигналов .

Назначение

Устройство разработано для промышленной автоматизации и задач, требующих надежного подключения RS-232 оборудования к Ethernet-сетям с питанием от источника постоянного тока 48 В . NPort 5610-8-48V применяется в системах безопасности и видеонаблюдения, POS-терминалах розничной торговли, промышленном оборудовании, системах управления зданиями и телекоммуникационном оборудовании . Благодаря стойко-монтируемому корпусу и широкому диапазону рабочих температур (0°C до +60°C), устройство пригодно для использования в промышленных средах и ЦОД .

Возможности

• Многочисленные режимы работы: Поддержка режимов Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, Pair Connection, Reverse Telnet, RFC2217 .
• Широкая поддержка ОС: Драйверы для Windows (11/10/8/7/Vista/XP/Server 2022-2003), Linux (ядра 2.4.x-6.x), macOS, Unix, а также поддержка ARM-платформ и виртуальных машин .
• Управление и мониторинг: Настройка через веб-интерфейс (HTTP/HTTPS), Telnet-консоль, Windows-утилиту NPort Administrator или локально через ЖК-дисплей .
• Сетевое управление: Поддержка SNMP MIB-II для интеграции в системы сетевого мониторинга, а также протоколов DHCP, BOOTP, DNS, SMTP .
• Безопасность передачи данных: Шифрование HTTPS (TLS 1.2), SNMPv3, AES-128 .

Особенности

• Питание от источника постоянного тока 48 В: Модель специально разработана для использования в системах с питанием 48 В пост. тока, что характерно для телекоммуникационного оборудования и промышленных сетей .
• Локальное управление: Встроенный ЖК-дисплей и кнопки на передней панели позволяют просматривать и изменять настройки IP-адреса без подключения к сети .
• Высокая надежность и долговечность: Среднее время наработки на отказ (MTBF) составляет 892 692 часа (по MIL-HDBK-217F) . Гарантия производителя — 5 лет .
• Защита от перенапряжений: Магнитная изоляция Ethernet-портов 1.5 кВ и защита от электростатического разряда 15 кВ обеспечивают надежную работу в промышленных условиях .
• Соответствие медицинским стандартам: Сертификация EN 60601-1-2 Class B позволяет использовать устройство в медицинском оборудовании .

Технические характеристики

Последовательные интерфейсы

• Количество портов: 8 .
• Тип: RS-232 .
• Разъем: 8-контактный RJ45 .
• Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с .
• Биты данных: 5, 6, 7, 8 .
• Четность: Нет, чет, нечет, Space, Mark .
• Стоповые биты: 1, 1.5, 2 .
• Управление потоком: RTS/CTS, DTR/DSR, XON/XOFF (только для RS-232) .
• Сигналы RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND .
• Защита: 15 кВ ESD для всех сигналов .

Сетевой интерфейс Ethernet

• Тип интерфейса: 10/100Base-T(X) .
• Разъем: RJ45 .
• Магнитная изоляция: 1.5 кВ .
• Протоколы управления: ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, RFC2217, Rtelnet, PPP, SLIP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP .
• Безопасность: HTTPS (TLS 1.2), SNMPv3, AES-128 .

Режимы работы

• Поддерживаемые режимы: Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, Pair Connection, Reverse Telnet, RFC2217, Disabled .
• Одновременные соединения: До 4 в режиме TCP Server .

Программное обеспечение и драйверы

• Драйверы Windows: Windows 11/10/8.1/8/7/Vista/XP, Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003 .
• Драйверы Linux: Ядра 6.x, 5.x, 4.x, 3.x, 2.6.x, 2.4.x .
• Драйверы macOS: Версии 14, 13, 12, 11, 10.1x .
• Unix драйверы: Fixed TTY для HP-UX, IBM AIX, FreeBSD, QNX, SCO OpenServer, SCO UnixWare, Sun Solaris .
• Поддержка ARM: Windows 11, Linux Kernel 6.x/5.x/4.x, macOS .
• Виртуализация: VMWare ESXi, VMWare Fusion, Parallels Desktop .
• Утилиты: NPort Administrator, Moxa CLI Configuration Tool, Device Search Utility (DSU) .

Электропитание

• Входное напряжение: ±48 В пост. (диапазон 20 ~ 72 В пост., -20 ~ -72 В пост.) .
• Потребление тока: 135 мА при 48 В .
• Разъем электропитания: Клеммная колодка .

Физические параметры

• Размеры (с креплениями): 480 x 45.5 x 198 мм .
• Размеры (без креплений): 440 x 45 x 198 мм .
• Вес: 3.16 кг .
• Материал корпуса: Металл .
• Монтаж: 19-дюймовая стойка (1U) .
• Интерфейс пользователя: ЖК-дисплей, 4 кнопки .

Условия эксплуатации и надежность

• Рабочая температура: 0°C ~ 60°C .
• Температура хранения: -20°C ~ 70°C .
• Рабочая влажность: 5% ~ 95% (без конденсации) .
• Среднее время наработки на отказ (MTBF): 892 692 часа (по MIL-HDBK-217F) .
• Сторожевой таймер (WDT): Встроенный .
• Гарантия: 5 лет .

Сертификаты и соответствие стандартам

• Безопасность: UL 62368-1 .
• Электромагнитная совместимость (EMC): EN 55032/35 .
• Электромагнитные помехи (EMI): CISPR 32, FCC Part 15B Class A .
• Электростатический разряд (ESD): IEC 61000-4-2 (контакт: 8 кВ, воздух: 15 кВ) .
• Медицинское применение: EN 55011, EN 60601-1-2 Class B .

Расходные материалы и опции

Устройство поставляется в комплекте с монтажным комплектом для 19-дюймовой стойки (WK-45-01), кратким руководством пользователя и CD с программным обеспечением . Для подключения последовательных устройств к 8-контактным разъемам RJ45 доступны следующие опциональные кабели :

• CBL-RJ45M9-150: Кабель RJ45 8-pin → DB9 Male, 150 см.
• CBL-RJ45F9-150: Кабель RJ45 8-pin → DB9 Female, 150 см.
• CBL-RJ45M25-150: Кабель RJ45 8-pin → DB25 Male, 150 см.
• CBL-RJ45F25-150: Кабель RJ45 8-pin → DB25 Female, 150 см.

Для организации питания от сети переменного тока могут использоваться промышленные блоки питания на DIN-рейку серии NDR :

• NDR-120-48: 120 Вт, выход 48 В пост. тока, 2.5 А.
• NDR-240-48: 240 Вт, выход 48 В пост. тока, 5 А.

Где применяется Moxa NPort 5610-8-48V

• В системах безопасности и видеонаблюдения для подключения IP-камер и контроллеров доступа .
• В розничной торговле для подключения POS-терминалов, фискальных регистраторов и весов .
• В промышленной автоматизации для управления станками с ЧПУ, ПЛК и промышленными контроллерами .
• В телекоммуникациях для подключения устаревшего оборудования к современным IP-сетям с питанием 48 В .
• В системах управления зданиями (BMS) для интеграции оборудования HVAC, освещения и контроля доступа .
• В медицинском оборудовании для подключения диагностических приборов к сети .

Почему стоит выбрать Moxa NPort 5610-8-48V

• Специализированное питание 48 В пост. тока: Модель идеально подходит для использования в телекоммуникационных и промышленных системах с питанием 48 В, где другие модели с питанием от сети переменного тока могут быть неприменимы .
• Промышленная надежность: 5-летняя гарантия, высокий MTBF (892 692 часа), металлический корпус и защита от электростатического разряда 15 кВ обеспечивают долговечную работу в сложных условиях .
• Удобство локальной настройки: Встроенный ЖК-дисплей позволяет быстро изменять IP-адрес и просматривать статус портов без использования компьютера .
• Широкая совместимость: Поддержка всех популярных операционных систем (Windows, Linux, macOS, Unix, Android) и наличие драйверов для виртуальных сред обеспечивает простоту интеграции .
• Универсальность применения: 7 режимов работы и возможность одновременного подключения до 4 хостов к одному последовательному порту делают устройство гибким решением для различных сценариев .
