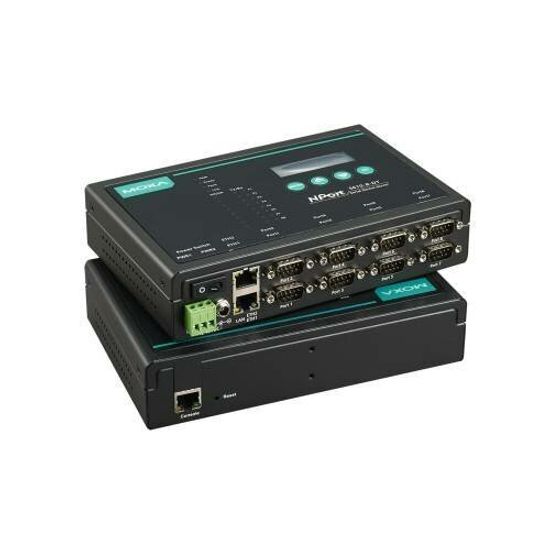

Сервер последовательных устройств Moxa NPort 5610-8-DT-T: 8-портовый RS-232 терминальный сервер для промышленных условий
Moxa NPort 5610-8-DT-T — это 8-портовый терминальный сервер (преобразователь интерфейсов) промышленного класса в настольном исполнении, предназначенный для подключения устройств с последовательными интерфейсами RS-232 к Ethernet-сетям . Модель отличается расширенным рабочим диапазоном температур от -40°C до +75°C, что делает её оптимальным выбором для эксплуатации в суровых промышленных условиях, на транспорте и в уличных системах автоматизации .
Основные характеристики
- Количество последовательных портов: 8 x RS-232 (разъем DB9 male) .
- Сетевые интерфейсы: 2 x Ethernet 10/100Base-T(X) RJ45 .
- Электропитание: 12 ~ 48 В пост. тока (клеммная колодка или разъем с резьбовой фиксацией) .
- Форм-фактор: Настольный/настенный, металлический корпус .
- ЖК-дисплей: Для локального просмотра и настройки IP-адреса .
- Защита от пыли и влаги: IP30 .
Ключевое отличие: расширенный температурный диапазон
Главная особенность модели NPort 5610-8-DT-T — возможность работы в экстремальных температурных условиях. Устройство сертифицировано для эксплуатации при температурах от -40°C до +75°C . Это делает его незаменимым для использования в неотапливаемых помещениях, на открытом воздухе, в системах транспортной автоматизации, нефтегазовой отрасли и других промышленных средах, где стандартные модели с диапазоном 0°C ~ 55°C неприменимы .
Назначение
Устройство разработано для промышленной автоматизации и задач, требующих надежного подключения RS-232 оборудования к Ethernet-сетям в условиях экстремальных температур . NPort 5610-8-DT-T применяется в системах безопасности и видеонаблюдения, промышленном оборудовании, системах управления зданиями (BMS), телекоммуникационном оборудовании, а также в нефтегазовой отрасли и на транспорте .
Возможности
- Многочисленные режимы работы: Поддержка режимов Real COM, TCP Server, TCP Client, UDP, Pair Connection .
- Широкая поддержка ОС: Драйверы для Windows (включая Windows 11 и Server 2025), Linux (ядра 2.4.x-6.x), macOS (до версии 14), Unix (HP-UX, IBM AIX, FreeBSD, QNX, SCO, Solaris), а также поддержка Android и виртуальных машин .
- Управление и мониторинг: Настройка через веб-интерфейс (HTTP/HTTPS), Telnet-консоль, Windows-утилиту NPort Administrator или локально через ЖК-дисплей .
- Сетевое управление: Поддержка SNMP MIB-II для интеграции в системы сетевого мониторинга, а также протоколов DHCP, BOOTP, DNS, SMTP .
- Безопасность передачи данных: Поддержка HTTPS (TLS 1.2), SNMPv3 и SSH для защищенного удаленного управления .
Особенности
- Расширенный температурный диапазон: Рабочая температура от -40°C до +75°C позволяет использовать устройство в суровых промышленных условиях .
- Локальное управление: Встроенный ЖК-дисплей и кнопки на передней панели позволяют просматривать и изменять настройки IP-адреса без подключения к сети .
- Высокая надежность и долговечность: Среднее время наработки на отказ (MTBF) составляет 163 356 часов . Гарантия производителя — 5 лет .
- Защита от перенапряжений: Магнитная изоляция Ethernet-портов 1.5 кВ и защита от электростатического разряда 15 кВ обеспечивают надежную работу в промышленных условиях .
- Гибкое питание: Поддержка питания от источника постоянного тока 12-48 В через клеммную колодку или разъем с резьбовой фиксацией .
- Встроенный сторожевой таймер (WDT): Обеспечивает автоматическую перезагрузку системы в случае сбоя .
Технические характеристики
Последовательные интерфейсы
- Количество портов: 8 .
- Тип: RS-232 .
- Разъем: DB9 male .
- Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с (стандартные и нестандартные скорости) .
- Биты данных: 5, 6, 7, 8 .
- Четность: Нет, чет, нечет, Space, Mark .
- Стоповые биты: 1, 1.5, 2 .
- Управление потоком: RTS/CTS, DTR/DSR, XON/XOFF .
- Сигналы RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND .
- Защита: 15 кВ ESD для всех сигналов .
Сетевой интерфейс Ethernet
- Тип интерфейса: 10/100Base-T(X) .
- Количество портов: 2 .
- Разъем: RJ45 .
- Магнитная изоляция: 1.5 кВ .
- Протоколы управления: ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, RFC2217, Rtelnet, PPP, SLIP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP .
- Протоколы синхронизации: SNTP .
Режимы работы
- Поддерживаемые режимы: Real COM, TCP Server, TCP Client, UDP, Pair Connection, Ethernet Modem, Reverse Telnet, RFC2217 .
- Одновременные соединения: До 4 в режиме TCP Server .
Программное обеспечение и драйверы
- Драйверы Windows: Windows 11/10/8.1/8/7, Windows Server 2025/2022/2019/2016/2012 R2 и более ранние .
- Драйверы Linux: Ядра 6.x, 5.x, 4.x, 3.x, 2.6.x, 2.4.x .
- Драйверы macOS: Версии 10.12 ~ 14 .
- Unix драйверы: Fixed TTY для HP-UX, IBM AIX, FreeBSD, QNX, SCO OpenServer, SCO UnixWare, Sun Solaris .
- Поддержка ARM: Windows 11, Linux Kernel 6.x/5.x/4.x, macOS .
- Виртуализация: VMWare ESXi, VMWare Fusion, Parallels Desktop .
- Утилиты: NPort Administrator Suite, Moxa CLI Configuration Tool, Device Search Utility (DSU) .
Электропитание
- Входное напряжение: 12 ~ 48 В пост. тока (диапазон 12 ~ 48 В) .
- Потребление тока: 611 мА при 12 В .
- Разъем электропитания: Клеммная колодка + разъем с резьбовой фиксацией .
- Защита от обратной полярности: Да .
Физические параметры
- Размеры (Ш x В x Г): 197 x 44 x 125 мм .
- Вес нетто: 1.76 кг .
- Материал корпуса: Металл .
- Монтаж: Настольный, настенный (комплект WK-45-01 входит в поставку) .
- Степень защиты: IP30 .
- Интерфейс пользователя: ЖК-дисплей, 4 кнопки .
Условия эксплуатации и надежность
- Рабочая температура: -40°C ~ +75°C .
- Температура хранения: -40°C ~ +75°C .
- Рабочая влажность: 5% ~ 95% (без конденсации) .
- Среднее время наработки на отказ (MTBF): 163 356 часов .
- Сторожевой таймер (WDT): Встроенный .
- Гарантия: 5 лет .
Сертификаты и соответствие стандартам
- Безопасность: UL 60950-1, EN 60950-1 .
- Электромагнитная совместимость (EMC): EN 55024, CE, FCC .
- Электромагнитные помехи (EMI): CISPR 32, EN 55022 Class A, FCC Part 15 Subpart B Class A .
- Электростатический разряд (ESD): 15 кВ .
Комплект поставки
В комплект поставки входят :
- Устройство NPort 5610-8-DT-T.
- Монтажный комплект WK-45-01 (для настенного монтажа).
- Ethernet-кабель CBL-RJ458P-100.
- Краткое руководство пользователя.
Примечание: Блок питания не входит в комплект поставки и приобретается отдельно . Для питания устройства используется источник постоянного тока 12-48 В.
Где применяется Moxa NPort 5610-8-DT-T
- В системах наружного видеонаблюдения и уличных терминалах оплаты .
- В нефтегазовой отрасли для мониторинга скважин и трубопроводов .
- На транспорте (железнодорожный, автомобильный) для подключения навигационного и телеметрического оборудования .
- В промышленной автоматизации для управления станками с ЧПУ, ПЛК и промышленными контроллерами в неотапливаемых помещениях .
- В телекоммуникациях для подключения устаревшего оборудования к современным IP-сетям при низких температурах .
- В системах управления зданиями (BMS) для интеграции оборудования на открытых площадках .
Почему стоит выбрать Moxa NPort 5610-8-DT-T
- Расширенный температурный диапазон: Возможность работы при температурах от -40°C до +75°C позволяет использовать устройство в суровых промышленных и уличных условиях .
- Промышленная надежность: 5-летняя гарантия, высокий MTBF (163 356 часов), металлический корпус и защита от электростатического разряда 15 кВ обеспечивают долговечную работу .
- Удобство локальной настройки: Встроенный ЖК-дисплей позволяет быстро изменять IP-адрес и просматривать статус портов без использования компьютера .
- Гибкое питание: Поддержка широкого диапазона напряжений (12-48 В) и наличие двух вариантов подключения (клеммная колодка и разъем) упрощают интеграцию в различные системы .
- Широкая совместимость: Поддержка всех популярных операционных систем (Windows, Linux, macOS, Unix, Android) и наличие драйверов для виртуальных сред обеспечивает простоту интеграции .
- Универсальность применения: 8 портов RS-232 и 7 режимов работы делают устройство гибким решением для различных сценариев .
Часто задаваемые вопросы
E-E-A-T и B2B-релевантность
Moxa NPort 5610-8-DT-T представляет собой специализированное промышленное решение для B2B-сегмента, предназначенное для эксплуатации в суровых условиях, где стандартное оборудование выходит из строя. Продукт разработан компанией Moxa, имеющей многолетний опыт в области промышленных коммуникаций и признанной экспертизу в сегменте IIoT . Высокие показатели MTBF (163 356 часов), 5-летняя гарантия и расширенный температурный диапазон от -40°C до +75°C подтверждают пригодность устройства для эксплуатации в режиме 24/7 на открытом воздухе, в неотапливаемых помещениях, на транспорте и в нефтегазовой отрасли . Наличие ЖК-дисплея для локальной настройки, поддержка широкого спектра операционных систем (Windows, Linux, macOS, Unix, Android) и наличие драйверов для виртуальных сред обеспечивают простоту развертывания и интеграции в существующие IT-инфраструктуры . Для B2B-сегмента NPort 5610-8-DT-T является проверенным и сертифицированным решением для модернизации устаревшего RS-232 оборудования в условиях экстремальных температур и построения распределенных систем управления.
