AS-1013S-MTR

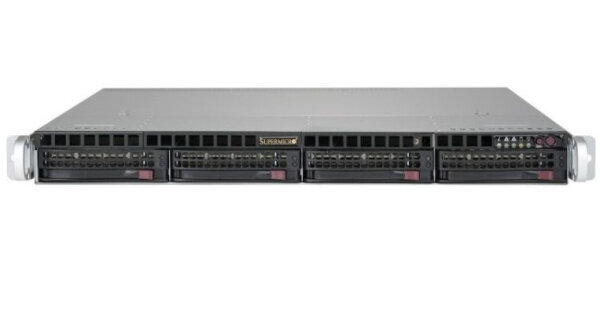

Серверная платформа Supermicro AS-1013S-MTR: Компактный 1U сервер на базе AMD EPYC для облачных и хостинговых сред

Supermicro AS-1013S-MTR — это компактная 1U стоечная платформа, оптимизированная для облачных вычислений, веб-хостинга и виртуализации . Система построена на базе одного процессора AMD EPYC 7001/7002 серий (Socket SP3) и оснащена 8 слотами DDR4, что делает её идеальным выбором для провайдеров хостинга и центров обработки данных, требующих высокой плотности размещения и энергоэффективности. Важно отметить: данная модель официально снята с производства (EOL - End of Life) и доступна преимущественно на вторичном рынке .

Основные характеристики

• Артикул производителя: AS-1013S-MTR .
• Форм-фактор: Стоечный (Rack), 1U .
• Процессор: 1 x AMD EPYC 7001/7002 серий (Naples/Rome), сокет SP3, TDP до 225 Вт (cTDP до 240 Вт) .
• Оперативная память: 8 слотов DDR4 RDIMM/LRDIMM, максимальный объем до 2 ТБ, частота до 3200 МГц (для EPYC 7002) .
• Дисковая подсистема: 4 горячезаменяемых отсека 3.5" SATA3 (опционально SAS3 с установкой контроллера) + 1 слот M.2 NVMe .
• Сетевые интерфейсы: 2 x 1GbE RJ-45 (Intel I210), 1 x выделенный порт управления IPMI .
• Слоты расширения: 1 x PCIe 3.0 x16 (Full Height/Full Length) .
• Блоки питания: 2 x 400 Вт (1+1), горячезаменяемые, сертификат Platinum .
• Управление: IPMI 2.0 с KVM-over-LAN, ASPEED AST2500 BMC .

Назначение и ключевые особенности

Платформа Supermicro AS-1013S-MTR разработана для выполнения задач, требующих высокой плотности размещения, энергоэффективности и надежности . Система идеально подходит для:

• Веб-хостинга и облачных вычислений: Компактный 1U корпус с глубиной всего 503 мм позволяет размещать серверы в неглубоких стойках .
• Виртуализации: Поддержка процессоров с высокой плотностью ядер (до 64 ядер на EPYC 7002) и 8 каналов памяти обеспечивают отличную производительность для виртуальных машин .
• Систем хранения данных начального уровня: 4 отсека 3.5" с возможностью использования SAS-дисков (при установке контроллера) .
• Edge-вычислений: Компактная глубина корпуса (19.85") позволяет использовать сервер в условиях ограниченного пространства .

Процессоры AMD EPYC 7001/7002 (Naples/Rome)

• Поддержка одного процессора AMD EPYC в сокете SP3 с TDP до 225 Вт (cTDP до 240 Вт) .
• Поддержка EPYC 7002 (Rome) требует ревизии материнской платы 2.x .
• Максимальное количество ядер: до 32 ядер (EPYC 7001) или до 64 ядер (EPYC 7002) .
• 8-канальный контроллер памяти на процессоре (SoC - System on Chip) .

Оперативная память DDR4

• 8 слотов DDR4 RDIMM/LRDIMM с поддержкой 8-канальной архитектуры .
• Максимальный объем: до 1 ТБ (для EPYC 7001) или до 2 ТБ (для EPYC 7002) .
• Поддерживаемая частота: 2666 МГц (EPYC 7001) или 3200 МГц (EPYC 7002, требует ревизии платы 2.x) .
• Поддержка модулей объемом до 256 ГБ (для EPYC 7002) .

Дисковая подсистема и хранение

• 4 горячезаменяемых отсека 3.5" на передней панели с поддержкой SATA3 (6 Гбит/с) .
• Опциональная поддержка SAS3 (12 Гбит/с) при установке SAS-контроллера (например, AOC-S3008L-L8e) .
• 1 слот M.2 (2280/22110) с интерфейсом PCIe 3.0 x4 для NVMe SSD (например, для операционной системы) .
• Backplane: BPN-SAS3-815TQ (1U, 4 порта, 12 Гбит/с) .
• Накопители в комплект поставки не входят .

Слоты расширения PCIe

• 1 x PCIe 3.0 x16 (Full Height/Full Length) через райзер-карту RSC-RR1U-E16 .
• Позволяет установить сетевой адаптер (10GbE/25GbE), SAS-контроллер или другой ускоритель .
• Комментарий из обзора: Несмотря на 128 линий PCIe, доступных в процессорах EPYC, в данной платформе реализован только один слот расширения, что является осознанным выбором для хостинговых сред, где обычно не требуется множество карт расширения .

Сетевые возможности

• 2 x 1GbE RJ-45 на базе контроллера Intel I210 (отличная поддержка ОС, снижение количества тикетов в хостинге) .
• 1 x выделенный порт управления IPMI (1GbE) .
• Встроенный IPMI 2.0 с KVM-over-LAN и поддержкой виртуальных носителей .
• В комплекте поставки включен ключ SFT-OOB-LIC для расширенного управления BIOS .

Энергопитание и охлаждение

• 2 x 400 Вт (1+1) резервируемые блоки питания с сертификатом 80 PLUS Platinum (КПД до 94%) .
• 4 x 40x28 мм вентилятора с ШИМ-управлением (4-pin PWM) .
• 1 воздушный кожух (Air Shroud) для направления воздушного потока .
• Пассивный радиатор процессора SNK-P0062P в комплекте .

Управление и безопасность

• BMC: ASPEED AST2500 с поддержкой IPMI 2.0, KVM-over-LAN, виртуальных носителей .
• Лицензия SFT-OOB-LIC: Включена в комплект поставки для управления BIOS .
• Мониторинг: Контроль напряжения, температуры, скорости вращения вентиляторов, датчик вскрытия корпуса .
• TPM: Заголовок TPM 1.2 (опциональная установка модуля) .

Комплект поставки (включено в barebone)

Платформа Supermicro AS-1013S-MTR поставляется в виде шасси (barebone) и включает следующие компоненты :

• Материнская плата: Supermicro H11SSL-i.
• Шасси: CSE-813MFTQC-R407CB (1U).
• Backplane: BPN-SAS3-815TQ (4 порта SAS3/SATA3).
• Вентиляторы: 4 x 40x28 мм (4-pin PWM).
• Радиатор процессора: SNK-P0062P (пассивный).
• Райзер-карта: RSC-RR1U-E16 (PCIe x16).
• Кабели: SATA кабели (CBL-0488L, CBL-SAST-0639, CBL-SAST-0641).
• Комплект для монтажа в стойку: Входит в поставку.
• Лицензия: SFT-OOB-LIC для управления BIOS.

Важно: Процессор, оперативная память, накопители и опциональный SAS-контроллер приобретаются отдельно .

Технические характеристики

Процессор и чипсет

• Тип: AMD EPYC 7001 (Naples) и 7002 (Rome) .
• Сокет: SP3 .
• Количество процессоров: 1 .
• Максимальное количество ядер: 32 (EPYC 7001) / 64 (EPYC 7002) .
• Максимальный TDP: 225 Вт (cTDP до 240 Вт) .
• Чипсет: System-on-Chip (SoC) .

Оперативная память

• Тип: DDR4 ECC Registered (RDIMM), Load Reduced (LRDIMM) .
• Количество слотов: 8 .
• Максимальный объем: 1 ТБ (EPYC 7001) / 2 ТБ (EPYC 7002) .
• Поддерживаемая частота: 2666 МГц (EPYC 7001) / 3200 МГц (EPYC 7002) .
• Архитектура: 8-канальная .

Дисковая подсистема

• Передние отсеки: 4 x 3.5" горячезаменяемых (SATA3 по умолчанию, SAS3 опционально) .
• M.2: 1 x M.2 (2280/22110), PCIe 3.0 x4 NVMe .
• SATA-контроллер: Встроенный, 4 порта SATA3 (6 Гбит/с) .
• Backplane: BPN-SAS3-815TQ .
• Накопители в комплекте: Не входят.

Сетевые возможности

• Сетевой контроллер: Intel I210-AT .
• Количество портов: 2 x 1GbE RJ-45 .
• Порт управления: 1 x RJ-45 Dedicated IPMI LAN .

Слоты расширения и порты ввода-вывода

• PCIe: 1 x PCIe 3.0 x16 (FH/HL) .
• Задняя панель: 2 x USB 3.0, 2 x USB 2.0, 1 x VGA, 1 x COM, 2 x RJ-45 (1GbE), 1 x IPMI LAN .
• Внутренние порты: 2 x USB 3.0 (заголовки), 2 x USB 2.0 (заголовки), 1 x Type A USB 3.0, 2 x SATA DOM power connector .

Графический контроллер

• Чипсет: ASPEED AST2500 (встроенный BMC) .
• Интерфейс: VGA .

Блоки питания и охлаждение

• Конфигурация: 2 x 400 Вт (1+1), горячезаменяемые .
• Сертификация: 80 PLUS Platinum (КПД до 94%) .
• Вентиляторы: 4 x 40x28 мм 4-pin PWM .
• Радиатор в комплекте: SNK-P0062P .

Физические параметры и условия эксплуатации

• Высота: 43 мм (1.7 дюйма) .
• Ширина: 437 мм (17.2 дюйма) .
• Глубина: 503 мм (19.85 дюйма) — компактная глубина для установки в неглубокие стойки .
• Вес нетто: 9.1 кг .
• Рабочая температура: 10°C ~ 35°C .

Опции расширения (приобретаются отдельно)

Для расширения функциональности платформы доступны следующие опции :

• SAS-контроллеры: AOC-S3008L-L8e (HBA), AOC-S3008L-L8i (RAID 0,1,1E), AOC-S3108L-H8iR (RAID 0,1,5,6,10,50,60).
• Кабели для SAS-контроллеров: CBL-SAST-0811 (Mini SAS HD to 4 SATA).
• 2.5" адаптеры: Для установки SSD меньшего форм-фактора в отсеки 3.5".
• Slim DVD привод: Опциональная установка оптического привода.
• TPM 2.0 модуль: AOM-TPM-9665V (опционально).

Где применяется Supermicro AS-1013S-MTR

• У провайдеров веб-хостинга и облачных услуг для выделенных серверов и VPS-узлов .
• В центрах обработки данных (ЦОД) в качестве платформы для виртуализации .
• Для сборки CI/CD систем (например, builds.sr.ht использовали эту платформу) .
• В системах хранения данных (SDS) начального уровня .
• Для edge-вычислений и периферийных узлов благодаря компактной глубине корпуса .

Почему стоит выбрать Supermicro AS-1013S-MTR (и когда стоит воздержаться)

Преимущества

• Высокая плотность ядер на единицу пространства: До 64 ядер в 1U корпусе .
• Энергоэффективность: Блоки питания 80 PLUS Platinum и пассивное охлаждение процессора снижают энергопотребление .
• Компактная глубина: 503 мм позволяет устанавливать сервер в неглубокие телекоммуникационные стойки .
• 8 каналов памяти: Обеспечивает высокую пропускную способность для приложений, чувствительных к задержкам .
• Гибкость конфигурации: Поддержка как SATA, так и SAS-дисков, наличие M.2 NVMe слота .
• Долговременная поддержка: Включенная лицензия SFT-OOB-LIC для управления BIOS .

Недостатки и ограничения

• Снят с производства (EOL): Модель официально не производится, доступна только на вторичном рынке .
• Только один слот PCIe: Ограничивает возможности расширения (например, нельзя одновременно установить SAS-контроллер и 10GbE сетевую карту) .
• Отсутствие 10GbE в базовой конфигурации: Требуется установка дополнительной карты в слот PCIe .
• Ограниченное количество отсеков для дисков: Всего 4 отсека 3.5" .
• Устаревший чипсет: PCIe 3.0, отсутствие поддержки PCIe 4.0 (только на EPYC 7002, но слот остается 3.0) .
