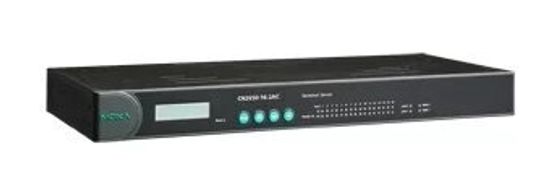

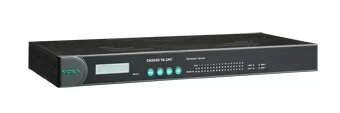

CN2650-8-2AC 8 port Server, dual RS-232/422/485, RJ-45 8pin, 15KV ESD, Dual 100V to 240V

Терминальный сервер Moxa CN2650-8-2AC: 8-портовое устройство с двойным резервированием сети и питания

Moxa CN2650-8-2AC — это высоконадежный 8-портовый терминальный сервер (консольный сервер), предназначенный для удаленного управления устройствами через сеть Ethernet [1]. Устройство оснащено двумя независимыми сетевыми интерфейсами (Dual-LAN) и двумя резервируемыми входами питания (Dual-AC), что обеспечивает максимальную отказоустойчивость для критически важных промышленных приложений, систем управления зданиями и удаленного мониторинга оборудования [4].

Основные характеристики

• Артикул производителя: CN2650-8-2AC [2].
• Количество последовательных портов: 8 (RS-232/422/485, 8-контактный RJ45) [3].
• Сетевые интерфейсы: 2 x 10/100Base-T(X) RJ45 (два независимых IP-адреса) [4].
• Защита ESD: 15 кВ для всех последовательных сигналов [7].
• Электропитание: 100 ~ 240 В перем. тока (47 ~ 63 Гц), два входа с резервированием (разъем C14) [3].
• Форм-фактор: 19-дюймовая стойка (1U), металлический корпус [1].
• ЖК-дисплей: Для локального просмотра и настройки IP-адреса [4].
• Гарантия: 5 лет [8].

Назначение и ключевые особенности

Терминальный сервер CN2650-8-2AC разработан для промышленных сетей и критической инфраструктуры, где надежность и отказоустойчивость имеют первостепенное значение [9]. Устройство идеально подходит для:

• Удаленного управления сетевым оборудованием: Консольный доступ к коммутаторам, маршрутизаторам и серверам через последовательные порты.
• Промышленной автоматизации: Подключение и мониторинг ПЛК, ЧПУ и промышленных контроллеров [7].
• Систем управления зданиями (BMS): Интеграция оборудования HVAC, освещения и контроля доступа.
• Систем с высокими требованиями к отказоустойчивости: Благодаря двойному резервированию сети и питания [4].

Двойное резервирование сети (Dual-LAN Redundancy)

• Два независимых сетевых порта с отдельными MAC и IP-адресами [9].
• Режим «Redundant COM»: Устройство отправляет два идентичных пакета данных через оба сетевых соединения. При отказе одного из каналов данные продолжают передаваться без потерь и с нулевым временем переключения (zero switching) [8].
• Режим «Dual-host Redundancy»: Два сетевых порта подключаются к разным хостам. При выходе из строя одного сервера управление автоматически переходит на резервный [9].

Двойное резервирование питания (Dual-AC Power Redundancy)

• Два независимых входа питания 100 ~ 240 В перем. тока [3].
• Встроенные резервируемые источники питания обеспечивают непрерывную работу даже при выходе из строя одной цепи питания [8].
• Разъем электропитания — C14 (стандартный компьютерный разъем) [1].

Универсальность последовательных портов

• Каждый порт может быть независимо сконфигурирован как RS-232, RS-422 или RS-485 (2- или 4-проводный) [3].
• Поддержка скорости передачи данных от 50 бит/с до 921,6 кбит/с [1].
• Технология ADDC® для автоматического управления направлением передачи данных в режиме RS-485 [3].
• Программно настраиваемые резисторы подтяжки (pull high/low) для RS-485: 1 кОм и 150 кОм [7].
• Встроенный терминатор 120 Ом для RS-485 [3].

Управление и мониторинг

• Настройка через веб-интерфейс (HTTP/HTTPS), Telnet-консоль, Windows-утилиту или локально через ЖК-дисплей [4].
• Поддержка протоколов безопасности: HTTPS/SSL, SSH, RADIUS, PAP, CHAP [8].
• Встроенный SNMP MIB-II для интеграции в системы сетевого мониторинга [3].
• Встроенный сторожевой таймер (WDT) и зуммер для оповещения о событиях [8].

Технические характеристики

Последовательные интерфейсы

• Количество портов: 8 [1].
• Тип: RS-232, RS-422, RS-485 (программно настраиваемый) [3].
• Разъем: 8-контактный RJ45 [1].
• Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с [7].
• Биты данных: 5, 6, 7, 8 [3].
• Четность: Нет, чет, нечет, Space, Mark [3].
• Стоповые биты: 1, 1.5, 2 [1].
• Управление потоком: RTS/CTS, DTR/DSR, XON/XOFF [3].
• Управление направлением RS-485: ADDC® (автоматическое) [7].
• Резисторы подтяжки RS-485: 1 кОм, 150 кОм [1].
• Терминатор RS-485: 120 Ом [3].
• Защита ESD: 15 кВ для всех последовательных сигналов [7].

Сетевые интерфейсы Ethernet

• Количество портов: 2 [1].
• Тип: 10/100Base-T(X) [3].
• Разъем: RJ45 [1].
• Магнитная изоляция: 1.5 кВ [1].
• Протоколы управления: ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, ARP, PPPoE, DDNS [3].
• Протоколы безопасности: HTTPS/SSL, SSH, RADIUS, PAP, CHAP [8].

Режимы работы

• Поддерживаемые режимы: Real COM, TCP Server, TCP Client, UDP, RFC2217, Terminal, Reverse Telnet, PPP, DRDAS, Redundant COM, Disabled [3].

Программное обеспечение и драйверы

• Драйверы Windows: Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64) [3].
• Драйверы Linux: Ядра 2.4.x, 2.6.x, 3.x, 4.x, 5.x [4].
• Fixed TTY драйверы: SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X [8].
• Поддержка Android API: Android 3.1.x и выше [3].

Электропитание

• Входное напряжение: 100 ~ 240 В перем. (47 ~ 63 Гц) [3].
• Потребление тока: 130 мА при 110 В [1].
• Количество входов питания: 2 [3].
• Разъем электропитания: C14 [1].

Физические параметры

• Размеры (с креплениями): 480 x 198 x 45.5 мм [3].
• Размеры (без креплений): 440 x 198 x 45.5 мм [1].
• Вес нетто: 2.56 кг [1].
• Материал корпуса: Листовая сталь [1].
• Монтаж: 19-дюймовая стойка (1U) [4].

Условия эксплуатации и надежность

• Рабочая температура: 0°C ~ +55°C [1].
• Температура хранения: -40°C ~ +75°C [1].
• Рабочая влажность: 5% ~ 95% (без конденсации) [3].
• Среднее время наработки на отказ (MTBF): 773 268 часов [1].
• Сторожевой таймер (WDT): Встроенный [8].
• Гарантия: 5 лет [8].

Сертификаты

• Безопасность: UL 60950-1, EN 60950-1 [3].
• Электромагнитная совместимость (EMC): EN 55032/24 [1].
• Электростатический разряд (ESD): IEC 61000-4-2 (контакт: 8 кВ, воздух: 15 кВ) [3].

Комплект поставки

В комплект поставки входят [1]:

• Устройство CN2650-8-2AC.
• Кабель CBL-RJ45M9-150 (RJ45 → DB9 папа, 150 см).
• Кабель CBL-RJ45F9-150 (RJ45 → DB9 мама, 150 см).
• Кабель питания.
• Крепеж для монтажа в 19-дюймовую стойку.
• Краткое руководство пользователя.

Где применяется Moxa CN2650-8-2AC

• В центрах обработки данных для удаленного консольного доступа к коммутаторам и серверам.
• В промышленной автоматизации для мониторинга и управления ПЛК, ЧПУ и промышленными контроллерами [7].
• В системах управления зданиями (BMS) для интеграции оборудования HVAC, освещения и контроля доступа.
• В телекоммуникациях для подключения устаревшего оборудования к современным IP-сетям.
• В энергетике для удаленного управления подстанционным оборудованием.
• В системах с высокими требованиями к отказоустойчивости, где требуется резервирование сети и питания [9].

Почему стоит выбрать Moxa CN2650-8-2AC

• Максимальная отказоустойчивость: Двойное резервирование сети (Dual-LAN) и питания (Dual-AC) обеспечивают непрерывную работу в критических приложениях [9].
• Универсальность последовательных портов: Поддержка RS-232, RS-422 и RS-485 на каждом порту с возможностью независимой настройки [3].
• Промышленная надежность: 5-летняя гарантия, высокий MTBF (773 268 часов), защита ESD 15 кВ и металлический корпус [1].
• Удобство локальной настройки: Встроенный ЖК-дисплей позволяет быстро изменять IP-адрес и просматривать статус портов без использования компьютера [4].
• Широкая совместимость: Поддержка всех популярных операционных систем (Windows, Linux, macOS, Unix, Android) и наличие драйверов для Real COM и Fixed TTY [8].
• Безопасность передачи данных: Поддержка HTTPS/SSL, SSH и RADIUS для защищенного удаленного управления [8].

Важно о температурном исполнении

Существует модификация CN2650-8-2AC-T с расширенным температурным диапазоном от -40°C до +75°C [4]. Базовая модель CN2650-8-2AC (без суффикса -T) предназначена для работы при температурах от 0°C до +55°C [1]. При выборе оборудования для эксплуатации в условиях отрицательных температур необходимо обратить внимание на версию с расширенным диапазоном.
