Консольный сервер Moxa CN2650-8-2AC: 8-портовое решение с двойным резервированием сети и питания

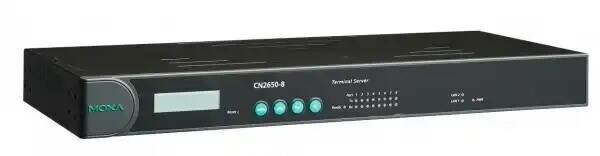

Moxa CN2650-8-2AC — это 8-портовый консольный сервер (терминальный сервер) промышленного класса, предназначенный для удаленного управления устройствами через последовательные порты RS-232/422/485 по сети Ethernet . Модель выполнена в металлическом корпусе для монтажа в 19-дюймовую стойку (1U), оснащена двумя независимыми сетевыми интерфейсами (Dual-LAN) и двумя резервируемыми входами питания, что обеспечивает максимальную отказоустойчивость для критически важных промышленных приложений, систем управления зданиями и центров обработки данных .

Основные характеристики

• Артикул производителя: CN2650-8-2AC .
• Количество последовательных портов: 8 x RS-232/422/485 (8-контактный RJ45) .
• Сетевые интерфейсы: 2 x 10/100Base-T(X) RJ45 (два независимых IP-адреса) .
• Защита ESD: 15 кВ для всех последовательных сигналов .
• Электропитание: 100 ~ 240 В перем. тока (47 ~ 63 Гц), два входа с резервированием (разъем C14) .
• Форм-фактор: 19-дюймовая стойка (1U), металлический корпус .
• ЖК-дисплей: Для локального просмотра и настройки IP-адреса .
• Среднее время наработки на отказ (MTBF): 773 268 часов .
• Гарантия: 5 лет .

Назначение и ключевые особенности

Терминальный сервер CN2650-8-2AC разработан для промышленных сетей и критической инфраструктуры, где надежность и отказоустойчивость имеют первостепенное значение . Устройство идеально подходит для:

• Удаленного управления сетевым оборудованием: Консольный доступ к коммутаторам, маршрутизаторам и серверам через последовательные порты.
• Промышленной автоматизации: Подключение и мониторинг ПЛК, ЧПУ и промышленных контроллеров.
• Систем управления зданиями (BMS): Интеграция оборудования HVAC, освещения и контроля доступа.
• Систем с высокими требованиями к отказоустойчивости: Благодаря двойному резервированию сети и питания .

Двойное резервирование сети (Dual-LAN Redundancy)

• Два независимых сетевых порта с отдельными MAC и IP-адресами .
• Режим «Redundant COM»: Устройство отправляет два идентичных пакета данных через оба сетевых соединения. При отказе одного из каналов данные продолжают передаваться без потерь .
• Режим «Dual-host Redundancy»: Два сетевых порта подключаются к разным хостам. При выходе из строя одного сервера управление автоматически переходит на резервный .

Двойное резервирование питания (Dual-AC Power Redundancy)

• Два независимых входа питания 100 ~ 240 В перем. тока .
• Встроенные резервируемые источники питания обеспечивают непрерывную работу даже при выходе из строя одной цепи питания .
• Разъем электропитания — C14 (стандартный компьютерный разъем) .

Универсальность последовательных портов

• Каждый порт может быть независимо сконфигурирован как RS-232, RS-422 или RS-485 (2- или 4-проводный) .
• Поддержка скорости передачи данных от 50 бит/с до 921,6 кбит/с .
• Технология ADDC® для автоматического управления направлением передачи данных в режиме RS-485 .
• Программно настраиваемые резисторы подтяжки (pull high/low) для RS-485: 1 кОм и 150 кОм .

Управление и мониторинг

• Настройка через веб-интерфейс (HTTP/HTTPS), Telnet-консоль, Windows-утилиту или локально через ЖК-дисплей .
• Поддержка протоколов безопасности: HTTPS/SSL, SSH, RADIUS, PAP, CHAP .
• Встроенный SNMP MIB-II для интеграции в системы сетевого мониторинга .
• Встроенный сторожевой таймер (WDT) и зуммер для оповещения о событиях .

Технические характеристики

Последовательные интерфейсы

• Количество портов: 8 .
• Тип: RS-232, RS-422, RS-485 (программно настраиваемый) .
• Разъем: 8-контактный RJ45 .
• Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с .
• Биты данных: 5, 6, 7, 8 .
• Четность: Нет, чет, нечет, Space, Mark .
• Стоповые биты: 1, 1.5, 2 .
• Управление потоком: RTS/CTS, DTR/DSR, XON/XOFF .
• Управление направлением RS-485: ADDC® (автоматическое) .
• Резисторы подтяжки RS-485: 1 кОм, 150 кОм .

Сетевой интерфейс Ethernet

• Количество портов: 2 (2 IP) .
• Тип: 10/100Base-T(X) .
• Разъем: RJ45 .
• Магнитная изоляция: 1.5 кВ .
• Протоколы управления: ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, ARP, PPPoE, DDNS .
• Протоколы безопасности: RADIUS, HTTPS, SSH, PAP, CHAP .

Режимы работы

• Поддерживаемые режимы: Real COM, TCP Server, TCP Client, UDP, RFC2217, Terminal, Reverse Telnet, PPP, DRDAS, Redundant COM, Disabled .

Программное обеспечение и драйверы

• Драйверы Windows: Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10, Windows Server 2003/2008/2012/2016/2019 .
• Драйверы Linux: Ядра 2.4.x, 2.6.x, 3.x, 4.x, 5.x, 6.x .
• Fixed TTY драйверы: SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X .
• Поддержка Android API: Android 3.1.x и выше .
• Утилиты: Windows Driver Manager, Device Search Utility (DSU) .

Электропитание

• Входное напряжение: 100 ~ 240 В перем. (47 ~ 63 Гц) .
• Потребление тока: 130 мА при 110 В, 235 мА при 100 В (по разным источникам) .
• Количество входов питания: 2 (резервирование) .
• Разъем электропитания: C14 .

Физические параметры

• Размеры (с креплениями): 480 x 198 x 45.5 мм .
• Размеры (без креплений): 440 x 198 x 45.5 мм .
• Вес нетто: 2.56 кг .
• Материал корпуса: Листовая сталь .
• Монтаж: 19-дюймовая стойка (1U) .

Условия эксплуатации и надежность

• Рабочая температура: 0°C ~ 55°C .
• Температура хранения: -40°C ~ 75°C .
• Рабочая влажность: 5% ~ 95% (без конденсации) .
• Среднее время наработки на отказ (MTBF): 773 268 часов .
• Сторожевой таймер (WDT): Встроенный .
• Гарантия: 5 лет .

Сертификаты и соответствие стандартам

• Безопасность: UL 60950-1, EN 60950-1 .
• Электромагнитная совместимость (EMC): EN 55032/24 .
• Электромагнитные помехи (EMI): CISPR 32, FCC Part 15B Class A .
• Электростатический разряд (ESD): IEC 61000-4-2 .
• Наносекундные импульсные помехи (EFT): IEC 61000-4-4 .
• Импульсные перенапряжения (Surge): IEC 61000-4-5 .
• Кондуктивные помехи (CS): IEC 61000-4-6 .

Комплект поставки

В комплект поставки входят :

• Устройство CN2650-8-2AC.
• Кабель CBL-RJ45M9-150 (RJ45 → DB9 папа, 150 см).
• Кабель CBL-RJ45F9-150 (RJ45 → DB9 мама, 150 см).
• Кабель питания.
• Крепеж для монтажа в 19-дюймовую стойку.
• Краткое руководство пользователя.
• CD с программным обеспечением и документацией .

Где применяется Moxa CN2650-8-2AC

• В центрах обработки данных для удаленного консольного доступа к коммутаторам и серверам.
• В промышленной автоматизации для мониторинга и управления ПЛК, ЧПУ и промышленными контроллерами.
• В системах управления зданиями (BMS) для интеграции оборудования HVAC, освещения и контроля доступа.
• В телекоммуникациях для подключения устаревшего оборудования к современным IP-сетям.
• В энергетике для удаленного управления подстанционным оборудованием.
• В системах с высокими требованиями к отказоустойчивости, где требуется резервирование сети и питания .

Важно о температурном исполнении

Существует модификация CN2650-8-2AC-T с расширенным температурным диапазоном от -40°C до 75°C . Базовая модель CN2650-8-2AC (без суффикса -T) предназначена для работы при температурах от 0°C до 55°C . При выборе оборудования для эксплуатации в условиях отрицательных температур необходимо обратить внимание на версию с расширенным диапазоном.

Почему стоит выбрать Moxa CN2650-8-2AC

• Максимальная отказоустойчивость: Двойное резервирование сети (Dual-LAN) и питания (Dual-AC) обеспечивают непрерывную работу в критических приложениях .
• Универсальность последовательных портов: Поддержка RS-232, RS-422 и RS-485 на каждом порту с возможностью независимой настройки .
• Промышленная надежность: 5-летняя гарантия, высокий MTBF (773 268 часов), металлический корпус и сертификация по стандартам EMS .
• Удобство локальной настройки: Встроенный ЖК-дисплей позволяет быстро изменять IP-адрес и просматривать статус портов без использования компьютера .
• Широкая совместимость: Поддержка всех популярных операционных систем (Windows, Linux, macOS, Unix, Android) и наличие драйверов для Real COM и Fixed TTY .
• Безопасность передачи данных: Поддержка HTTPS/SSL, SSH и RADIUS для защищенного удаленного управления .
