Консольный сервер Moxa CN2510-16-48V: 16-портовое решение для удаленного управления

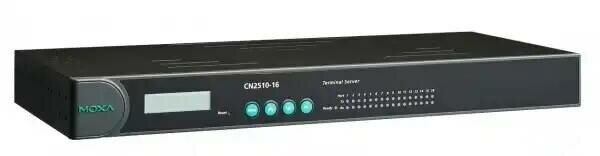

Moxa CN2510-16-48V — это 16-портовый консольный сервер (асинхронный сервер) промышленного класса, предназначенный для удаленного управления устройствами через последовательные порты RS-232 по сети Ethernet [1]. Модель выполнена в металлическом корпусе для монтажа в 19-дюймовую стойку (1U), оснащена ЖК-дисплеем для локальной настройки и питается от источника постоянного тока ±48 В, что делает её оптимальным выбором для телекоммуникационного оборудования, промышленной автоматизации и центров обработки данных [2][3].

Основные характеристики

• Количество последовательных портов: 16 x RS-232 (8-контактный RJ45) [1].
• Сетевой интерфейс: 1 x Ethernet 10/100Base-T(X) RJ45 [2].
• Электропитание: ±48 В пост. тока (диапазон 38 ~ 72 В пост., -38 ~ -72 В пост.) [3].
• Форм-фактор: 19-дюймовая стойка (1U), металлический корпус [1].
• ЖК-дисплей: Для локального просмотра и настройки IP-адреса [1].
• Среднее время наработки на отказ (MTBF): 650 342 часа [1][3].
• Гарантия: 5 лет [1][2].

Назначение

Устройство разработано для промышленной автоматизации и задач, требующих надежного удаленного управления оборудованием через RS-232 консольные порты [8]. CN2510-16-48V применяется в телекоммуникациях для управления маршрутизаторами, PBX и серверами, в центрах обработки данных для out-of-band управления сетевым оборудованием, а также в промышленных средах для мониторинга и управления устройствами [8]. Благодаря стойко-монтируемому корпусу и широкому диапазону рабочих температур (0°C ~ 55°C), устройство пригодно для использования в промышленных средах и ЦОД [1].

Возможности

• Удаленное управление через Telnet: Преобразует RS-232 консольные порты устройств в сетевые узлы, доступные через Telnet из любой точки сети [8].
• In-Band и Out-of-Band управление: Поддерживает как управление через основную сеть (In-Band), так и через альтернативные каналы (Out-of-Band) при недоступности сети [8].
• Поддержка PPP/SLIP: Позволяет организовывать удаленный доступ через dial-up соединения [8].
• Маршрутизация и безопасность: Поддерживает статическую маршрутизацию, RIPV1/V2 и аутентификацию RADIUS [2].
• Управление и мониторинг: Настройка через Windows-утилиту DSU (Device Search Utility), Telnet-консоль или последовательную консоль [1]. Поддержка SNMP MIB-II для интеграции в системы сетевого мониторинга [2].

Особенности

• Питание от источника постоянного тока ±48 В: Модель специально разработана для использования в системах с питанием 48 В пост. тока, что характерно для телекоммуникационного оборудования [1].
• Локальное управление: Встроенный ЖК-дисплей и клавиатура на передней панели позволяют просматривать и изменять настройки IP-адреса без подключения к сети [1].
• Высокая надежность и долговечность: MTBF 650 342 часа, металлический корпус и 5-летняя гарантия обеспечивают долговечную работу [1][3].
• Защита от перенапряжений: Сертификация по стандартам EMS (ESD, RS, EFT, Surge, CS) обеспечивает надежную работу в промышленных условиях [1][3].
• Поддержка нестандартных скоростей: Возможность работы на скоростях от 50 бит/с до 921,6 кбит/с [1].
• 32-битный RISC процессор: Обеспечивает высокую производительность обработки данных [5].

Технические характеристики

Последовательные интерфейсы

• Количество портов: 16 [1].
• Тип: RS-232 [1].
• Разъем: 8-контактный RJ45 [1].
• Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с [1].
• Биты данных: 5, 6, 7, 8 [1].
• Четность: Нет, чет, нечет, Space, Mark [1].
• Стоповые биты: 1, 1.5, 2 [1].
• Управление потоком: RTS/CTS, XON/XOFF [1].
• Сигналы RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND [1].

Сетевой интерфейс Ethernet

• Тип интерфейса: 10/100Base-T(X) [2].
• Разъем: RJ45 [1].
• Протоколы управления: TCP/IP, UDP, ICMP, DHCP, PPP, SLIP, CSLIP, SNMP MIB-II [1][2].
• Протоколы безопасности: RADIUS [2].
• Маршрутизация: RIPV1/V2, Static Route [2].

Программное обеспечение и драйверы

• Драйверы Windows: Windows 95/98/ME/NT/2000, Windows XP до Windows 10, Windows Server 2003 до 2019 [2].
• Драйверы Linux: Ядра 2.4.x до 5.x [2].
• Unix драйверы: SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25/6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, macOS до 10.15 [2].
• Утилиты: Device Search Utility (DSU) [2].

Электропитание

• Входное напряжение: ±48 В пост. (диапазон 38 ~ 72 В пост., -38 ~ -72 В пост.) [3].
• Потребление тока: 180 мА при 48 В [1].
• Разъем электропитания: Разъем C14 [1].

Физические параметры

• Размеры (Ш x Г x В): 440 x 198 x 45 мм [1].
• Вес: 2.48 кг [1].
• Материал корпуса: Листовая сталь [1].
• Монтаж: 19-дюймовая стойка (1U) [1].
• Интерфейс пользователя: ЖК-дисплей, клавиатура [1].

Условия эксплуатации и надежность

• Рабочая температура: 0°C ~ 55°C [1].
• Температура хранения: -20°C ~ 70°C [1].
• Рабочая влажность: 5% ~ 95% (без конденсации) [1].
• Среднее время наработки на отказ (MTBF): 650 342 часа [1][3].
• Гарантия: 5 лет [1][2].

Сертификаты и соответствие стандартам

• Безопасность: UL 60950-1, EN 60950-1 [1].
• Электромагнитная совместимость (EMC): EN 55032/24 [1].
• Электромагнитные помехи (EMI): CISPR 32, FCC Part 15B Class A [1].
• Электростатический разряд (ESD): IEC 61000-4-2 [1].
• Иммунитет к электромагнитным полям: IEC 61000-4-3 [1].
• Наносекундные импульсные помехи (EFT): IEC 61000-4-4 [1].
• Импульсные перенапряжения (Surge): IEC 61000-4-5 [1].
• Кондуктивные помехи (CS): IEC 61000-4-6 [1].
• Магнитное поле промышленной частоты: IEC 61000-4-8 [1].

Комплект поставки

В комплект поставки входят [1][3]:

• Устройство CN2510-16-48V.
• Кабель CBL-RJ45M9-150 (RJ45 → DB9 папа, 150 см).
• Кабель CBL-RJ45F9-150 (RJ45 → DB9 мама, 150 см).
• Кабель питания.
• Крепеж для монтажа в 19-дюймовую стойку.
• Краткое руководство пользователя.

Где применяется Moxa CN2510-16-48V

• В центрах обработки данных для удаленного консольного доступа к серверам, коммутаторам и маршрутизаторам [8].
• В телекоммуникациях для управления PBX, маршрутизаторами и другим оборудованием с консольными портами [8].
• В промышленной автоматизации для мониторинга и управления ПЛК, ЧПУ и промышленными контроллерами.
• В системах с питанием 48 В пост. тока, характерных для телекоммуникационного оборудования [1].
• Для организации out-of-band управления сетевым оборудованием при недоступности основной сети [8].

Почему стоит выбрать Moxa CN2510-16-48V

• Специализированное питание 48 В пост. тока: Модель идеально подходит для использования в телекоммуникационных системах с питанием 48 В, где другие модели с питанием от сети переменного тока могут быть неприменимы [1].
• Промышленная надежность: 5-летняя гарантия, высокий MTBF (650 342 часа), металлический корпус и сертификация по стандартам EMS обеспечивают долговечную работу в сложных условиях [1].
• Удобство локальной настройки: Встроенный ЖК-дисплей позволяет быстро изменять IP-адрес и просматривать статус портов без использования компьютера [1].
• Высокая плотность портов: 16 портов RS-232 в компактном 1U корпусе позволяет эффективно использовать пространство в стойке [1].
• Поддержка out-of-band управления: Возможность удаленного управления устройствами через консольные порты даже при недоступности основной сети [8].
• Широкая совместимость: Поддержка всех популярных операционных систем (Windows, Linux, macOS, Unix) и наличие драйверов для Real COM и Fixed TTY обеспечивает простоту интеграции [2].
