Supermicro SuperStorage 3U Server 631E-E1CR16L no CPU(2) 5th/4th gen(MCC carrier)/TDP270/no DIMM(16)/16x3.5/2.5 SATA/SAS/2x10GbE/2x1200W/SFT-DCMS-Single [SSG-631E-E1CR16L_empty]

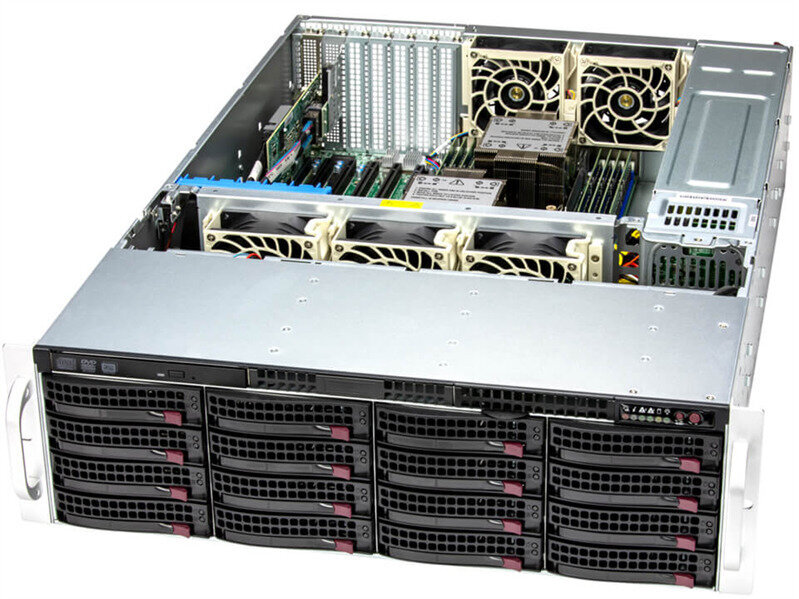

Серверная платформа Supermicro SuperStorage SSG-631E-E1CR16L_empty: 3U шасси для высокопроизводительного хранения

Supermicro SuperStorage SSG-631E-E1CR16L_empty — это высокопроизводительная серверная платформа в форм-факторе 3U, предназначенная для центров обработки данных, облачных инфраструктур и задач, требующих высокой производительности и надежности . Модель поставляется в конфигурации "empty" (без процессоров, оперативной памяти и накопителей), что позволяет заказчику гибко подобрать компоненты под конкретные требования . Платформа поддерживает до двух процессоров Intel Xeon 5-го и 4-го поколений, 16 слотов DDR5 и предлагает расширенные возможности для хранения данных с 16 отсеками для накопителей SATA/SAS на передней панели .

Основные характеристики

• Артикул производителя: SSG-631E-E1CR16L_empty .
• Форм-фактор: Стоечный (Rackmount), 3U .
• Материнская плата: Supermicro X13DEI-T .
• Процессоры: До 2 процессоров Intel Xeon 5-го/4-го поколения (Sapphire Rapids/Emerald Rapids), сокет LGA 4677, TDP до 270 Вт на процессор .
• Оперативная память: 16 слотов DDR5 RDIMM/LRDIMM, максимальный объем до 4 ТБ (с использованием 256 ГБ 3DS RDIMM), частота до 5600 МТ/с .
• Дисковая подсистема: 16 отсеков 3.5"/2.5" на передней панели с поддержкой горячей замены (SAS3/SATA3) + 2 отсека 2.5" SATA на задней панели .
• Внутренние M.2: 2 слота M.2 PCIe 4.0 x2 (форм-фактор 2280 и 22110) .
• Сетевые интерфейсы: 2 x 10GbE RJ-45 (Broadcom BCM57416), 1 x выделенный порт управления IPMI (1GbE) .
• Слоты расширения PCIe: 4 x PCIe 5.0 x16 FHHL + 2 x PCIe 5.0 x8 FH/10.5"L .
• Контроллер хранения: Встроенный HBA Broadcom 3808 (8 портов SAS3, 12 Гбит/с, режим JBOD) .
• Блоки питания: 2 x 1200 Вт (1+1), горячезаменяемые, сертификат Titanium (КПД до 96%) .
• Охлаждение: 5 горячезаменяемых вентиляторов 8 см (3 средних + 2 вытяжных) .
• Управление: IPMI 2.0 с KVM-over-LAN, ASPEED AST2600 BMC .
• Габариты (Ш x Г x В): 437 x 648 x 132 мм .
• Вес нетто: 30 кг .

Назначение и ключевые особенности

Платформа Supermicro SSG-631E-E1CR16L_empty разработана для широкого спектра корпоративных задач, требующих высокой плотности хранения и производительности . Система идеально подходит для:

• Центров обработки данных (ЦОД): Высокая производительность и надежность для масштабируемых решений .
• Систем хранения данных (SAN/NAS): 16 отсеков 3.5" с поддержкой горячей замены обеспечивают гибкость конфигурации .
• Обработки и хранения баз данных: Поддержка двух мощных процессоров и до 4 ТБ DDR5 .
• Высокопроизводительных вычислений (HPC): Поддержка PCIe 5.0 и до 4 GPU через слоты расширения .
• iSCSI SAN и программно-определяемых хранилищ (SDS): Высокая пропускная способность и низкие задержки .

Высокая производительность на базе Intel Xeon 5-го/4-го поколения

• Поддержка двух процессоров Intel Xeon Scalable (Sapphire Rapids/Emerald Rapids) в сокете LGA 4677 с максимальным TDP 270 Вт .
• Процессоры 5-го поколения (Emerald Rapids) обеспечивают до 64 ядер на процессор и поддержку Intel AMX для ускорения задач ИИ .
• 128 линий PCIe 5.0 на систему обеспечивают удвоенную пропускную способность по сравнению с PCIe 4.0 .

Оперативная память DDR5

• 16 слотов DDR5 с поддержкой частоты до 5600 МТ/с (при использовании процессоров 5-го поколения) .
• Максимальный объем до 4 ТБ при использовании 256 ГБ 3DS RDIMM .
• Поддержка Intel Optane Persistent Memory 300 Series (Crow Pass) для ускорения приложений, чувствительных к задержкам .

Гибкая дисковая подсистема и хранение

• 16 горячезаменяемых отсеков 3.5"/2.5" на передней панели (SAS3/SATA3) .
• 2 дополнительных горячезаменяемых отсека 2.5" SATA на задней панели .
• 2 слота M.2 PCIe 4.0 x2 (2280/22110) для установки NVMe SSD (например, для операционной системы) .
• Встроенный HBA Broadcom 3808 с 8 портами SAS3 (12 Гбит/с) обеспечивает подключение всех 16 передних отсеков в режиме JBOD .
• Опциональная поддержка до 4 NVMe-накопителей в передних отсеках (требуется дополнительная настройка) .

Слоты расширения PCIe 5.0

• 4 слота PCIe 5.0 x16 (Full Height Half Length) .
• 2 слота PCIe 5.0 x8 (Full Height/10.5"L) .
• Два слота (1 и 2) могут быть заняты контроллером хранения и модулем внешних SAS-портов .
• Поддержка до 4 двухслотовых GPU или высокоскоростных сетевых адаптеров (100GbE/200GbE) .

Сетевые возможности

• 2 x 10GbE RJ-45 (Broadcom BCM57416) для высокоскоростного сетевого подключения .
• 1 x выделенный порт управления 1GbE IPMI с поддержкой KVM-over-LAN .
• Возможность установки дополнительных сетевых адаптеров (10GbE/25GbE/100GbE/200GbE) в слоты PCIe 5.0 .

Управление и безопасность

• BMC на базе ASPEED AST2600: Поддержка IPMI 2.0, KVM-over-LAN, виртуальных носителей .
• Аппаратный корень доверия (Silicon Root of Trust): Соответствие NIST 800-193, криптографически подписанная прошивка, безопасная загрузка (Secure Boot) .
• Автоматическое восстановление прошивки (Automatic Firmware Recovery): Восстановление системы при обнаружении взлома .
• TPM 2.0: Аппаратное шифрование и защита ключей .

Энергопитание и охлаждение

• 2 x 1200 Вт (1+1) резервируемые блоки питания с сертификатом 80 PLUS Titanium (КПД до 96%) .
• 5 горячезаменяемых вентиляторов 8 см: 3 средних (13.5K RPM) и 2 вытяжных (9.7K RPM) .
• Пассивные радиаторы для процессоров SNK-P0088P входят в комплект поставки .

Комплект поставки (Parts Included)

В базовый комплект поставки платформы входят следующие компоненты :

• Материнская плата: Supermicro X13DEI-T.
• Шасси: SuperChassis CSE-836BTS-R1K23BP2 (3U).
• HBA-контроллер: AOC-S3808L-L8IT-P (Broadcom 3808) с 8 портами SAS3.
• Модуль внешних SAS-портов: AOM-SAS3-8I8E.
• Backplane: BPN-SAS3-836EL1 (SAS3 12 Гбит/с, 16 портов).
• Кабели: 2 x CBL-SAST-0532 (Mini-SAS HD), CBL-SAST-1264-100, CBL-0071L, CBL-PWEX-1069, CBL-PWEX-1078 (4 шт).
• Система охлаждения: 3 x FAN-0206L4 (средние вентиляторы), 2 x FAN-0212L4 (вытяжные вентиляторы).
• Радиаторы процессоров: 2 x SNK-P0088P (пассивные).
• Блоки питания: 2 x PWS-1K23A-1R (1200 Вт, Titanium).
• Дисковые салазки: 16 x MCP-220-00075-0B (3.5").
• Комплект для монтажа в стойку: MCP-290-00053-0N (Rail Set).
• Лицензия управления: SFT-OOB-LIC (Out-of-Band BIOS management).
• Кабели и аксессуары: I/O shield, передняя панель, воздушный кожух, ручки шасси и др.

Важно: Процессоры, оперативная память и накопители в комплект поставки не входят и приобретаются отдельно .

Рекомендации по конфигурированию

Платформа SSG-631E-E1CR16L_empty поставляется без процессоров, оперативной памяти и накопителей. Для ввода в эксплуатацию рекомендуется следующая конфигурация:

• Процессоры: 1 или 2 процессора Intel Xeon Scalable 5-го или 4-го поколения (Silver 4400/4500, Gold 5400/5500/6400/6500, Platinum 8400/8500, MAX 9400) с TDP до 270 Вт .
• Оперативная память: Модули DDR5 ECC RDIMM (до 64 ГБ) или 3DS RDIMM (до 256 ГБ) для максимального объема 4 ТБ .
• Накопители: До 16 SAS3/SATA3 HDD/SSD 3.5" или 2.5", а также 2 M.2 NVMe SSD .
• Сетевые адаптеры: Опциональные OCP 3.0 или PCIe 5.0 карты для 10GbE/25GbE/100GbE .
• RAID-контроллеры: Для поддержки RAID 5/6 рекомендуется установка аппаратного RAID-контроллера Broadcom MegaRAID 3908/3916 .

Где применяется Supermicro SSG-631E-E1CR16L_empty

• В центрах обработки данных (ЦОД) в качестве высокопроизводительного сервера хранения (SAN/NAS) .
• Для развертывания корпоративных баз данных (Microsoft SQL Server, Oracle, MySQL, PostgreSQL) .
• В системах виртуализации (VMware vSphere, Microsoft Hyper-V, Proxmox) и контейнеризации .
• Для высокопроизводительных вычислений (HPC) и научных расчетов .
• В качестве iSCSI SAN и программно-определяемых хранилищ (SDS) .
• Для аналитики больших данных (Big Data) и обработки данных в реальном времени .

Почему стоит выбрать Supermicro SSG-631E-E1CR16L_empty

• Максимальная плотность хранения: 16 отсеков 3.5" в 3U корпусе с поддержкой SAS3/SATA3 и опциональной поддержкой NVMe .
• Высокая производительность на базе Intel Xeon 5-го/4-го поколения: Поддержка процессоров с TDP до 270 Вт, DDR5-5600 и PCIe 5.0 .
• Гибкость конфигурации: Платформа empty позволяет самостоятельно выбрать процессоры, память и накопители под конкретные задачи и бюджет .
• Безопасность корпоративного уровня: Аппаратный корень доверия (Silicon Root of Trust), криптографически подписанная прошивка, TPM 2.0 .
• Энергоэффективность и надежность: Резервируемые блоки питания Titanium (КПД до 96%) и горячезаменяемые вентиляторы .
• Расширяемость: 6 слотов PCIe 5.0 для установки дополнительных сетевых адаптеров, GPU или RAID-контроллеров .
• Профессиональное управление: IPMI 2.0 с KVM-over-LAN и поддержка Supermicro Server Manager (SSM) .
