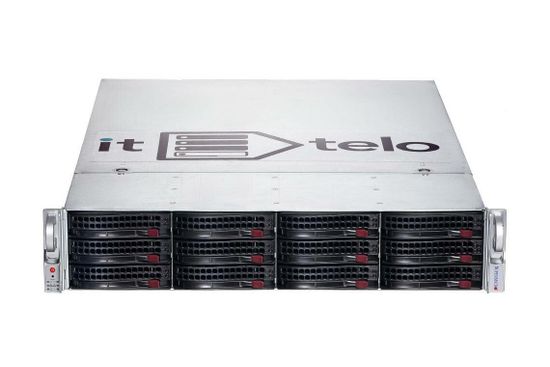

Сервер Supermicro SYS 6027R

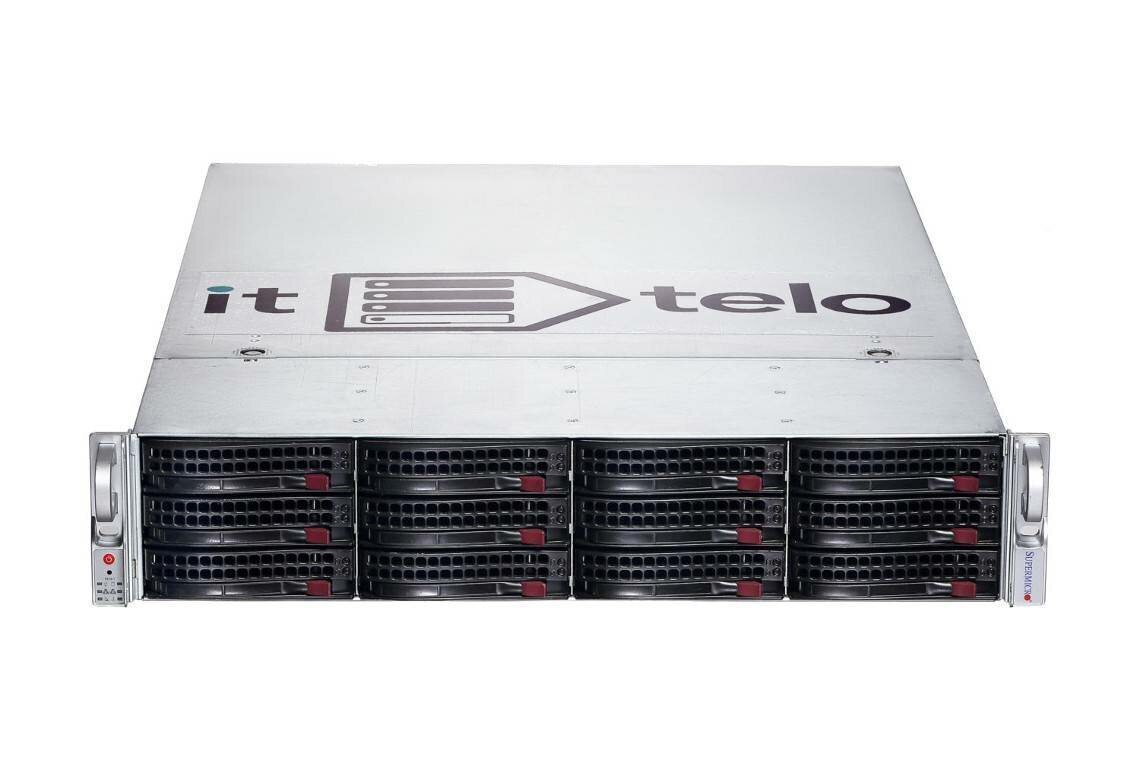

Сервер Supermicro SYS-6027R: Обзор 2U платформы на базе Intel Xeon E5-2600 (v1/v2)

Supermicro SYS-6027R — это серия стоечных серверов в форм-факторе 2U, построенных на базе процессоров Intel Xeon E5-2600 (первого и второго поколений, кодовые имена Sandy Bridge-EP и Ivy Bridge-EP) [7]. Платформа относится к устаревшему поколению, предназначенному для ЦОД и корпоративных сред, и доступна преимущественно на вторичном рынке. Серия включает несколько моделей, различающихся количеством дисковых отсеков, сетевыми адаптерами и RAID-контроллерами [2].

Модельный ряд и ключевые отличия

Серия SYS-6027R включает несколько основных конфигураций, различающихся набором компонентов и целевым назначением:

SYS-6027R-TRF (базовая модель)

• Материнская плата: Super X9DRi-F [5].
• Дисковая корзина: 8 x 3.5" горячезаменяемых отсеков (SATA) [6].
• Сетевые интерфейсы: 2 x 1GbE (Intel i350) [5].
• RAID-контроллер: Встроенный SATA RAID (RAID 0,1,5,10) [5].
• Блоки питания: 2 x 740 Вт (1+1), 80 PLUS Platinum [5].

SYS-6027R-72RFTP+ (модель с 10GbE и SAS)

• Материнская плата: Super X9DRW-7TPF+ [2].
• Дисковая корзина: 10 x 3.5" горячезаменяемых отсеков (SAS/SATA) [2].
• Сетевые интерфейсы: 2 x 10GbE SFP+ (Intel 82599) + 2 x 1GbE RJ-45 [3].
• SAS-контроллер: LSI 2208 (аппаратный RAID 0,1,5,6,10,50,60) [3].
• Блоки питания: 2 x 920 Вт (1+1), 80 PLUS Platinum [2].

SYS-6027R-WRF (базовая модель с 3.5" SAS)

• Дисковая корзина: 8 x 3.5" горячезаменяемых отсеков (SAS) [1].
• SAS-контроллер: LSI SAS 2108 (аппаратный RAID 0,1,5,6,10,50,60) [1].
• Блоки питания: 2 x 740 Вт (1+1), 80 PLUS Platinum [1].

SSG-6027R-E1R12L (модель для хранения данных)

• Дисковая корзина: 12 x 3.5" горячезаменяемых отсеков (SAS/SATA) + 2 x 2.5" задних отсека (опционально) [7].
• SAS-контроллер: Broadcom 2308 (IT mode / passthrough) [7].
• Слоты расширения: 5 x PCIe 3.0 x8 (Low-profile) [7].
• Блоки питания: 2 x 920 Вт (1+1), 80 PLUS Platinum [7].

Общие технические характеристики

Процессоры и чипсет

• Сокет: 2 x LGA 2011 (Socket R) [5].
• Поддерживаемые процессоры: Intel Xeon E5-2600 v1 (Sandy Bridge-EP) и v2 (Ivy Bridge-EP) с TDP до 130-135 Вт [2].
• Максимальное количество ядер: До 12 ядер на процессор (для Xeon E5-2697 v2) [7].
• Системная шина: QPI до 8 GT/s [7].
• Чипсет: Intel C602/C602J (в зависимости от модели) [2].

Оперативная память

• Тип: DDR3 ECC Registered (RDIMM), Load Reduced (LRDIMM) [2].
• Количество слотов: 16 или 24 (в зависимости от модели) [1][3].
• Максимальный объем (16 слотов): 512 ГБ (RDIMM) / 1 ТБ (LRDIMM) [7].
• Максимальный объем (24 слота): 768 ГБ (RDIMM/LRDIMM) [3].
• Поддерживаемая частота: 800/1066/1333/1600/1866 МГц [7].

Дисковая подсистема

• Форм-фактор накопителей: 2.5" (SFF) или 3.5" (LFF) в зависимости от модели [2].
• Количество отсеков: От 8 до 12 передних отсеков с поддержкой горячей замены [7].
• Поддерживаемые интерфейсы: SATA2 (3 Гбит/с), SATA3 (6 Гбит/с), SAS2 (6 Гбит/с) [2].
• Backplane: SAS2/SATA3 с поддержкой expander для подключения до 12 дисков [7].

Слоты расширения PCIe

• Версия PCIe: 3.0 [2].
• Количество слотов: 6-8 в зависимости от модели и конфигурации райзеров [1].
• Конфигурация: Слоты x16 и x8, поддержка полноразмерных и низкопрофильных карт [3].

Сетевые интерфейсы

• Базовые модели (TRF): 2 x 1GbE RJ-45 (Intel i350) [5].
• Расширенные модели (72RFTP+): 2 x 10GbE SFP+ + 2 x 1GbE RJ-45 [3].
• Выделенный порт управления: 1 x 1GbE IPMI (Realtek RTL8201N) [2].

Управление и мониторинг

• BMC: Nuvoton WPCM450 [7].
• IPMI: 2.0 с поддержкой KVM-over-LAN и виртуальных носителей [3].
• Графический контроллер: Matrox G200eW (встроенный) [2].

Блоки питания и охлаждение

• Конфигурация БП: 1+1 резервирование, горячезаменяемые [5].
• Мощность БП: 740 Вт или 920 Вт (в зависимости от модели) [3].
• Сертификация: 80 PLUS Platinum (КПД до 94%) [2].
• Вентиляторы: 3-4 горячезаменяемых вентилятора 8 см с ШИМ-управлением [1].

Физические параметры

• Высота: 89 мм (3.5 дюйма / 2U) [2].
• Ширина: 437 мм (17.2 дюйма) [2].
• Глубина: 648-705 мм (25.5-27.8 дюйма) [2].
• Вес: 23.6-27.7 кг (в зависимости от конфигурации) [2].
• Рабочая температура: 10°C ~ 35°C [7].

Где применяется Supermicro SYS-6027R

• В центрах обработки данных для задач сетевой инфраструктуры и front-end серверов [3].
• Для виртуализации начального уровня (VMware ESXi) с использованием процессоров E5-2600.
• В качестве файловых серверов и систем хранения данных (для моделей с большим количеством дисков) [7].
• Для кластерных систем с минимальным временем простоя [3].
• Для задач резервного копирования и архивирования данных на вторичном рынке.

Почему стоит выбрать Supermicro SYS-6027R

Преимущества

• Гибкость конфигурации: Широкий выбор моделей с разным количеством дисковых отсеков, сетевыми интерфейсами и RAID-контроллерами [2].
• Высокая плотность хранения: Модели с 10-12 отсеками 3.5" обеспечивают большую емкость хранения в 2U корпусе [7].
• Энергоэффективность: Блоки питания 80 PLUS Platinum (КПД до 94%) снижают эксплуатационные расходы [2].
• Надежность: Резервируемые блоки питания и вентиляторы, горячая замена дисков [3].
• Доступная цена на вторичном рынке: Модели доступны по цене значительно ниже современных серверов.

Недостатки и ограничения

• Устаревшая архитектура: DDR3 память, PCIe 3.0, отсутствие поддержки NVMe (кроме опциональных M.2 слотов) [1].
• Ограниченная производительность: Процессоры E5-2600 по современным меркам обладают скромной производительностью.
• Отсутствие официальной поддержки: Supermicro не выпускает обновления прошивок и драйверов для этой серии (статус EOL) [7].
• Риски при покупке б/у: Высокий износ компонентов, особенно вентиляторов, блоков питания и дисковых корзин.
