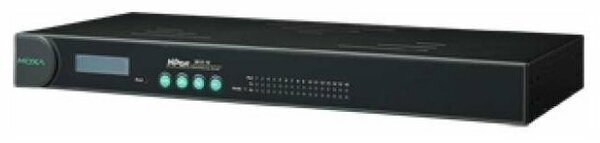

Сервер NPort 5610-16 16 Port RS-232 device server, RJ45,100-240VAC

Сервер последовательных устройств Moxa NPort 5610-16: 16-портовый RS-232 терминальный сервер для промышленного применения

Moxa NPort 5610-16 — это высоконадежный 16-портовый терминальный сервер (преобразователь интерфейсов) промышленного класса, предназначенный для подключения устройств с последовательными интерфейсами RS-232 к Ethernet-сетям [citation:1][citation:2]. Модель выполнена в металлическом корпусе для монтажа в 19-дюймовую стойку и оснащена встроенным ЖК-дисплеем для локальной настройки, что делает её оптимальным выбором для промышленной автоматизации, систем безопасности, POS-терминалов и управления периферийным оборудованием [citation:1][citation:6].

Основные характеристики

• Количество последовательных портов: 16 x RS-232 (8-контактный RJ45) [citation:1][citation:2].
• Сетевой интерфейс: 1 x Ethernet 10/100Base-T(X) RJ45 [citation:1][citation:2].
• Электропитание: 100 ~ 240 В перем. (разъем C14) [citation:1][citation:2].
• Форм-фактор: 19-дюймовая стойка (1U), металлический корпус [citation:1][citation:6].
• ЖК-дисплей: Для локального просмотра и настройки IP-адреса [citation:1][citation:6].
• Защита ESD: Встроенная защита от электростатического разряда 15 кВ для всех последовательных сигналов [citation:9].

Назначение

Устройство разработано для промышленной автоматизации и задач, требующих надежного подключения большого количества RS-232 оборудования к Ethernet-сетям [citation:2][citation:7]. NPort 5610-16 применяется в системах безопасности и видеонаблюдения, POS-терминалах розничной торговли, промышленном оборудовании, системах управления зданиями и телекоммуникационном оборудовании [citation:6]. Благодаря стойко-монтируемому корпусу и широкому диапазону рабочих температур (0°C до +60°C), устройство пригодно для использования в промышленных средах и ЦОД [citation:1][citation:2].

Возможности

• Многочисленные режимы работы: Поддержка режимов Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, Pair Connection, Reverse Telnet, RFC2217 [citation:2][citation:9].
• Широкая поддержка ОС: Драйверы для Windows (11/10/8/7/Vista/XP/Server 2022-2003), Linux (ядра 2.4.x-6.x), macOS, Unix, а также поддержка ARM-платформ и виртуальных машин [citation:1][citation:2].
• Управление и мониторинг: Настройка через веб-интерфейс (HTTP/HTTPS), Telnet-консоль, Windows-утилиту NPort Administrator или локально через ЖК-дисплей [citation:1][citation:2].
• Сетевое управление: Поддержка SNMP MIB-II для интеграции в системы сетевого мониторинга, а также протоколов DHCP, BOOTP, DNS, SMTP [citation:1][citation:2].
• Безопасность передачи данных: Шифрование HTTPS (TLS 1.2), SNMPv3, AES-128, RSA-1024 [citation:2].

Особенности

• Высокая плотность портов: 16 портов RS-232 в 1U корпусе позволяет подключать большое количество последовательных устройств, экономя пространство в стойке [citation:1][citation:6].
• Локальное управление: Встроенный ЖК-дисплей и кнопки на передней панели позволяют просматривать и изменять настройки IP-адреса без подключения к сети [citation:1][citation:6].
• Высокая надежность и долговечность: Среднее время наработки на отказ (MTBF) составляет 680 154 часа [citation:2]. Гарантия производителя — 5 лет [citation:1][citation:2].
• Защита от перенапряжений: Магнитная изоляция Ethernet-портов 1.5 кВ и защита от электростатического разряда 15 кВ обеспечивают надежную работу в промышленных условиях [citation:1][citation:2].
• Соответствие медицинским стандартам: Сертификация EN 60601-1-2 Class B позволяет использовать устройство в медицинском оборудовании [citation:1][citation:2].

Технические характеристики

Последовательные интерфейсы

• Количество портов: 16 [citation:1][citation:2].
• Тип: RS-232 [citation:1][citation:2].
• Разъем: 8-контактный RJ45 [citation:1][citation:2].
• Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с (стандартные и нестандартные скорости) [citation:1][citation:2].
• Биты данных: 5, 6, 7, 8 [citation:1][citation:2].
• Четность: Нет, чет, нечет, Space, Mark [citation:2].
• Стоповые биты: 1, 1.5, 2 [citation:1][citation:2].
• Управление потоком: RTS/CTS, DTR/DSR, XON/XOFF [citation:1][citation:2].
• Сигналы RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND [citation:1][citation:2].
• Защита: 15 кВ ESD для всех сигналов [citation:9].

Сетевой интерфейс Ethernet

• Тип интерфейса: 10/100Base-T(X) [citation:1][citation:2].
• Разъем: RJ45 [citation:1][citation:2].
• Магнитная изоляция: 1.5 кВ [citation:1][citation:2].
• Протоколы управления: ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, RFC2217, Rtelnet, PPP, SLIP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP [citation:1][citation:2].
• Безопасность: HTTPS (TLS 1.2), SNMPv3, AES-128, RSA-1024, SHA-1, SHA-256 [citation:2].

Режимы работы

• Поддерживаемые режимы: Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, Pair Connection, Reverse Telnet, RFC2217, Disabled [citation:2][citation:9].
• Одновременные соединения: До 4 в режиме TCP Server [citation:9].

Программное обеспечение и драйверы

• Драйверы Windows: Windows 11/10/8.1/8/7/Vista/XP/ME/98/95, Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003/2000/NT [citation:1][citation:2].
• Драйверы Linux: Ядра 6.x, 5.x, 4.x, 3.x, 2.6.x, 2.4.x [citation:1][citation:2].
• Драйверы macOS: Версии 14, 13, 12, 11, 10.1x [citation:1][citation:2].
• Unix драйверы: Fixed TTY для HP-UX, IBM AIX, FreeBSD, QNX, SCO OpenServer, SCO UnixWare, Sun Solaris [citation:1].
• Поддержка ARM: Windows 11, Linux Kernel 6.x/5.x/4.x, macOS 14/13/12/11 [citation:2].
• Виртуализация: VMWare ESXi, VMWare Fusion, Parallels Desktop [citation:2].

Электропитание

• Входное напряжение: 100 ~ 240 В перем., 47 ~ 63 Гц [citation:1][citation:2].
• Потребление тока: 141 мА при 100 В перем. [citation:1][citation:2].
• Потребляемая мощность: 9.6 Вт [citation:5][citation:10].
• Разъем: C14 [citation:1].

Физические параметры

• Размеры (с креплениями): 480 x 45.5 x 198 мм [citation:2].
• Размеры (без креплений): 440 x 45 x 198 мм [citation:1].
• Вес: 2.49 кг [citation:1][citation:2].
• Материал корпуса: Металл [citation:1].
• Монтаж: 19-дюймовая стойка (1U) [citation:1][citation:6].
• Интерфейс пользователя: ЖК-дисплей, 4 кнопки [citation:1][citation:6].

Условия эксплуатации и надежность

• Рабочая температура: 0°C ~ 60°C [citation:1][citation:2].
• Температура хранения: -20°C ~ 70°C [citation:1][citation:2].
• Рабочая влажность: 5% ~ 95% (без конденсации) [citation:1][citation:2].
• Среднее время наработки на отказ (MTBF): 680 154 часа [citation:2].
• Сторожевой таймер (WDT): Встроенный [citation:1].
• Гарантия: 5 лет [citation:1][citation:2].

Сертификаты и соответствие стандартам

• Безопасность: UL 62368-1 [citation:1][citation:2].
• Электромагнитная совместимость (EMC): EN 55032/35 [citation:1][citation:2].
• Электромагнитные помехи (EMI): CISPR 32, FCC Part 15B Class A [citation:1][citation:2].
• Электростатический разряд (ESD): IEC 61000-4-2 (контакт: 8 кВ, воздух: 15 кВ) [citation:1][citation:2].
• Медицинское применение: EN 55011, EN 60601-1-2 Class B [citation:1][citation:2].

Расходные материалы и опции

Устройство поставляется в комплекте с монтажным комплектом для 19-дюймовой стойки (WK-45-01), кабелем питания, кратким руководством пользователя и CD с программным обеспечением [citation:1]. Для подключения последовательных устройств к 8-контактным разъемам RJ45 доступны следующие опциональные кабели:

• CBL-RJ45M9-150: Кабель RJ45 8-pin → DB9 Male, 150 см.
• CBL-RJ45F9-150: Кабель RJ45 8-pin → DB9 Female, 150 см.
• CBL-RJ45M25-150: Кабель RJ45 8-pin → DB25 Male, 150 см.
• CBL-RJ45F25-150: Кабель RJ45 8-pin → DB25 Female, 150 см.

Где применяется Moxa NPort 5610-16

• В системах безопасности и видеонаблюдения для подключения IP-камер и контроллеров доступа [citation:6].
• В розничной торговле для подключения POS-терминалов, фискальных регистраторов и весов [citation:6].
• В промышленной автоматизации для управления станками с ЧПУ, ПЛК и промышленными контроллерами [citation:2].
• В телекоммуникациях для подключения устаревшего оборудования к современным IP-сетям [citation:2].
• В системах управления зданиями (BMS) для интеграции оборудования HVAC, освещения и контроля доступа [citation:2].
• В медицинском оборудовании для подключения диагностических приборов к сети [citation:1][citation:2].

Почему стоит выбрать Moxa NPort 5610-16

• Высокая плотность портов: 16 портов RS-232 в компактном 1U корпусе позволяет эффективно использовать пространство в стойке [citation:1][citation:6].
• Промышленная надежность: 5-летняя гарантия, высокий MTBF (680 154 часа), металлический корпус и защита от электростатического разряда 15 кВ обеспечивают долговечную работу в сложных условиях [citation:1][citation:2].
• Удобство локальной настройки: Встроенный ЖК-дисплей позволяет быстро изменять IP-адрес и просматривать статус портов без использования компьютера [citation:1][citation:6].
• Широкая совместимость: Поддержка всех популярных операционных систем (Windows, Linux, macOS, Unix, Android) и наличие драйверов для виртуальных сред обеспечивает простоту интеграции [citation:1][citation:2].
• Универсальность применения: 6 режимов работы и возможность одновременного подключения до 4 хостов к одному последовательному порту делают устройство гибким решением для различных сценариев [citation:2][citation:9].

Часто задаваемые вопросы
