Сервер NPort 6650-8-48V 8 ports RS-232/422/485 secure device server, 48VDC, Power Cord

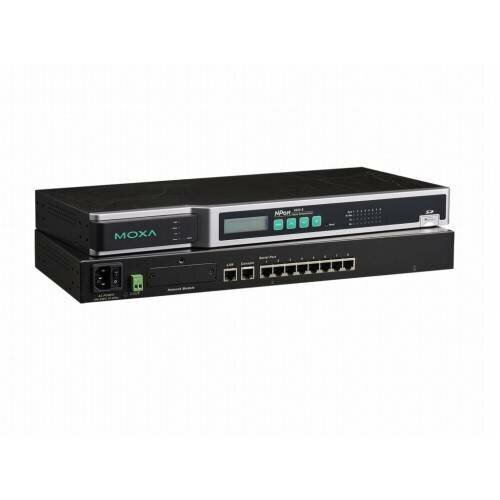

Сервер последовательных устройств Moxa NPort 6650-8-48V: Промышленный терминальный сервер с поддержкой безопасности

Moxa NPort 6650-8-48V — это высоконадежный 8-портовый терминальный сервер (преобразователь интерфейсов) промышленного класса, предназначенный для подключения устройств с последовательными интерфейсами RS-232/422/485 к сетям Ethernet [citation:7][citation:9]. Модель обеспечивает шифрованную передачу данных по протоколам SSL и SSH, что делает ее оптимальным выбором для применений, где безопасность и целостность данных имеют критическое значение [citation:8][citation:9].

Основные характеристики

• Количество последовательных портов: 8 x RS-232/422/485 (8-контактный RJ45) [citation:1][citation:3].
• Сетевые интерфейсы: 1 x Ethernet 10/100Base-T(X) RJ45 [citation:3][citation:5].
• Электропитание: 48 В постоянного тока (диапазон 20 ~ 72 В пост., -20 ~ -72 В пост.) [citation:1][citation:3].
• Форм-фактор: 19-дюймовая стойка (1U), металлический корпус [citation:1][citation:4].
• Слот расширения: Слот для SD-карты (до 32 ГБ) для хранения данных [citation:3][citation:5].
• Релейный вывод: 1 канал (1 А при 24 В пост.) для оповещения о событиях [citation:3][citation:5].

Назначение

Устройство разработано для промышленной автоматизации и задач, требующих надежного и защищенного подключения устаревшего последовательного оборудования к современным Ethernet-сетям [citation:7]. NPort 6650-8-48V применяется в энергетике, на транспорте, в нефтегазовой отрасли, на производственных предприятиях и в системах автоматизации зданий для удаленного мониторинга и управления оборудованием, использующим интерфейсы RS-232/422/485 [citation:7]. Поддержка широкого диапазона рабочих температур (0°C до +55°C) и наличие сертификатов IEC 62443 делают его пригодным для использования в промышленных средах [citation:1][citation:8].

Возможности

• Безопасная передача данных: Поддержка протоколов SSL и SSH для шифрования последовательных данных, передаваемых по Ethernet, а также алгоритмов шифрования DES, 3DES и AES [citation:8][citation:9]. Аутентификация пользователей через локальную базу данных, RADIUS и TACACS+ [citation:1].
• Многочисленные режимы работы: Режимы Real COM, TCP Server, TCP Client, Pair Connection, Terminal, Reverse Terminal, а также их защищенные версии (Secure Real COM, Secure Pair Connection и др.) [citation:1].
• Гибкость настройки последовательных интерфейсов: Каждый порт может быть независимо сконфигурирован как RS-232, RS-422 или RS-485 (2- или 4-проводный). Поддерживаются нестандартные скорости передачи данных от 50 бит/с до 921,6 кбит/с [citation:1][citation:3][citation:9].
• Автоматическое управление направлением данных RS-485: Технология ADDC® (Automatic Data Direction Control) исключает необходимость ручного управления направлением передачи [citation:3][citation:9].
• Локальное управление и мониторинг: Встроенный ЖК-дисплей и клавиатура для просмотра и изменения настроек IP-адреса непосредственно на устройстве [citation:3][citation:4].

Особенности

• Расширенная безопасность: Соответствие стандарту IEC 62443-4-2, поддержка HTTPS (TLS 1.2/1.3), SSHv2, SNMPv3, а также алгоритмов шифрования с высокой криптостойкостью (RSA-4096, ECC-521, AES-256) [citation:1].
• Буферизация данных: Возможность хранения последовательных данных во встроенном буфере порта или на SD-карте при временном отключении Ethernet-сети [citation:8][citation:9].
• Высокая надежность и долговечность: Среднее время наработки на отказ (MTBF) составляет 135,370 часов [citation:3][citation:4]. Гарантия производителя — 5 лет [citation:1][citation:3].
• Расширение сетевых возможностей: Опциональная установка сетевых модулей серии NM (например, NM-TX01, NM-FX01-M-SC) для добавления дополнительных Ethernet-портов и поддержки резервирования (STP/RSTP/Turbo Ring) [citation:5][citation:8].
• Удобство администрирования: Управление через веб-интерфейс (HTTP/HTTPS), Telnet-консоль, последовательную консоль, Windows-утилиту (DSU) и утилиту Moxa CLI Configuration Tool [citation:1][citation:3].

Технические характеристики

Последовательные интерфейсы

• Количество портов: 8 .
• Тип: RS-232, RS-422, RS-485 (программно настраиваемый) [citation:1][citation:3].
• Разъем: 8-контактный RJ45 [citation:1][citation:5].
• Скорость передачи данных: 50 бит/с ~ 921,6 кбит/с [citation:1][citation:3].
• Биты данных: 5, 6, 7, 8 [citation:1][citation:3].
• Четность: Нет, чет, нечет, 0, 1 [citation:1][citation:3].
• Стоповые биты: 1, 1.5, 2 [citation:1][citation:3].
• Управление потоком: RTS/CTS, DTR/DSR, XON/XOFF, RTS Toggle [citation:1][citation:3].
• Резисторы подтяжки RS-485: 1 кОм, 150 кОм (программно настраиваемые) [citation:1][citation:3].
• Управление направлением RS-485: ADDC® (автоматическое) [citation:3][citation:9].
• Сигналы RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND [citation:1][citation:3].
• Сигналы RS-422/485: Tx+, Tx-, Rx+, Rx-, GND (4-проводный); Data+, Data-, GND (2-проводный) [citation:1][citation:3].

Сетевые интерфейсы

• Количество портов: 1 x 10/100Base-T(X) [citation:3][citation:5].
• Разъем: RJ45 [citation:1][citation:3].
• Магнитная изоляция: 1.5 кВ [citation:3][citation:5].
• Протоколы управления: ARP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4/IPv6, SMTP, SNMPv1/v2c/v3, SNTP, TCP/IP, UDP, WINS, RIPV1/V2, Static Route [citation:1].
• Протоколы безопасности: HTTPS (TLS 1.2/1.3), SNMPv3, SSHv2 [citation:1].

Электропитание

• Номинальное напряжение: ±48 В пост. [citation:1][citation:3].
• Диапазон входного напряжения: 20 ~ 72 В пост., -20 ~ -72 В пост. [citation:1][citation:3].
• Потребление тока: 293 мА при 48 В пост. [citation:3][citation:4].
• Разъем электропитания: Клеммная колодка [citation:3][citation:4].

Память и хранение

• Слот расширения: SD-карта (до 32 ГБ) [citation:3][citation:5].
• Буферизация данных: Встроенный буфер порта [citation:8][citation:9].

Физические параметры

• Габаритные размеры (Ш x В x Г): 440 x 44 x 195 мм [citation:3][citation:4].
• Вес нетто: 3.46 кг [citation:3][citation:4].
• Материал корпуса: Металл [citation:1][citation:4].
• Монтаж: 19-дюймовая стойка (1U), настольный/настенный [citation:1][citation:3].

Условия эксплуатации

• Рабочая температура: 0°C ~ +55°C [citation:3][citation:4].
• Температура хранения: -40°C ~ +75°C [citation:3][citation:5].
• Рабочая влажность: 5% ~ 95% (без конденсации) [citation:3][citation:5].

Сертификаты и надежность

• Безопасность: UL 60950-1, EN 62368-1, IEC 62368-1 [citation:1][citation:3].
• Электромагнитная совместимость (EMC): EN 55032/24, FCC Part 15 Subpart B Class A, CISPR 32 [citation:3][citation:4].
• Промышленные стандарты: NEMA TS2 (транспорт) [citation:3][citation:4].
• Среднее время наработки на отказ (MTBF): 135,370 часов [citation:3][citation:4].
• Гарантия: 5 лет [citation:1][citation:3].

Расходные материалы и опции

Устройство поставляется в комплекте с консольным кабелем RJ45-на-DB9, крепежом для монтажа в стойку, кратким руководством пользователя и CD с программным обеспечением [citation:3][citation:4][citation:10]. Для расширения функциональности доступны следующие опции:

• Сетевые модули серии NM: NM-TX01 (1 x 100BaseTx), NM-TX02 (2 x 100BaseTx), NM-FX01-M-SC (1 x 100BaseFx multi-mode), NM-FX02-S-SC (2 x 100BaseFx single-mode) для увеличения количества Ethernet-портов и организации сетевого резервирования [citation:5].
• Внешние блоки питания: NDR-120-48 (120 Вт) и NDR-240-48 (240 Вт) для установки на DIN-рейку [citation:5].
• SD-карты: Для расширения буфера данных и хранения конфигураций [citation:3][citation:5].

Где применяется Moxa NPort 6650-8-48V

• В энергетике для подключения систем управления подстанциями и релейной защиты к Ethernet-сетям [citation:7].
• На транспорте для организации удаленного мониторинга и управления промышленными устройствами [citation:7].
• В нефтегазовой отрасли для передачи данных от датчиков и контроллеров в центральные системы управления [citation:7].
• На промышленных производствах для автоматизации линий и сбора данных с оборудования, использующего последовательные интерфейсы [citation:7].
• В системах водоснабжения и водоочистки для мониторинга насосных станций [citation:7].
• В автоматизации зданий для интеграции систем безопасности, контроля доступа и мониторинга в локальные сети [citation:7].
• В телекоммуникациях для подключения устаревшего оборудования к современным IP-сетям [citation:7].

Почему стоит выбрать Moxa NPort 6650-8-48V

• Промышленная надежность: 5-летняя гарантия, высокий MTBF (135,370 часов), металлический корпус и широкий диапазон рабочих температур обеспечивают долговечную работу в сложных условиях [citation:3][citation:4].
• Защищенная передача данных: Поддержка шифрования SSL/SSH, соответствие стандарту IEC 62443-4-2 и использование алгоритмов высокой криптостойкости гарантируют безопасность критически важных данных [citation:1][citation:8].
• Универсальность подключения: Независимая настройка каждого порта под RS-232, RS-422 или RS-485, поддержка нестандартных скоростей и технологии ADDC® для RS-485 [citation:3][citation:9].
• Удобство эксплуатации: ЖК-дисплей для локальной настройки, множество режимов работы, буферизация данных и возможность расширения с помощью сетевых модулей [citation:1][citation:8].
• Поддержка промышленных протоколов: Совместимость с широким спектром операционных систем (Windows, Linux, macOS, Unix) и наличие драйверов для Real COM и Fixed TTY [citation:3][citation:9].
