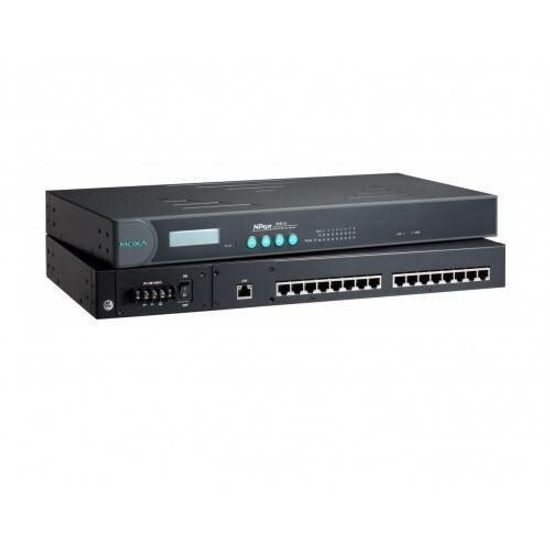

Сервер последовательных интерфейсов Moxa NPort 5650-8-M-SC: 8-портовое устройство для интеграции последовательного оборудования в оптоволоконные сети
Moxa NPort 5650-8-M-SC — это промышленный Ethernet-сервер последовательных интерфейсов в стоечном исполнении, предназначенный для подключения до 8 устройств с интерфейсами RS-232/422/485 к сети Ethernet через многомодовое оптоволокно . Модель относится к серии NPort 5600 и обеспечивает надежную передачу данных на расстояние до 5 км, защищая оборудование от электромагнитных помех и скачков напряжения, характерных для промышленных сред .
Основные характеристики
- Производитель: Moxa Inc.
- Количество последовательных портов: 8 (RS-232/422/485, программно выбираемые) .
- Тип разъема последовательных портов: 8-контактный RJ45 .
- Сетевой интерфейс: 1 x 100BaseFX с разъемом SC (многомодовое оптоволокно) .
- Форм-фактор: 19" стоечный (1U), размеры 440 x 45 x 198 мм .
- Рабочая температура: 0°C … +55°C .
- Степень защиты корпуса: IP30, металлический корпус .
Назначение
NPort 5650-8-M-SC разработан для интеграции устаревшего последовательного оборудования (контроллеры, датчики, системы сбора данных, терминалы) в современные Ethernet-сети, особенно в условиях, где требуется гальваническая развязка и защита от электромагнитных помех . Оптоволоконный интерфейс позволяет преодолевать расстояния до 5 км между устройством и коммутатором, что делает его идеальным выбором для распределенных промышленных объектов, транспортных систем и объектов энергетики .
Возможности
- Оптоволоконный сетевой интерфейс: Порт 100BaseFX с разъемом SC и многомодовым волокном (50/125 или 62.5/125 мкм) обеспечивает передачу данных на расстояние до 5 км и полную гальваническую изоляцию Ethernet-порта (1.5 кВ), защищая оборудование от помех и скачков напряжения .
- Защита последовательных портов: Встроенная защита от импульсных помех 15 кВ для всех сигналов (ESD) обеспечивает надежную работу в промышленных условиях .
- Поддержка Real COM/TTY драйверов: Позволяет существующему программному обеспечению, работавшему с COM/TTY портами, работать в TCP/IP сетях без изменений . Драйверы доступны для Windows, Linux, macOS и UNIX-систем .
- Автоматическое управление направлением передачи RS-485 (ADDC®): Исключает необходимость ручного управления направлением передачи данных .
- Гибкость настройки: Встроенный ЖК-дисплей и кнопки на передней панели позволяют просматривать и изменять настройки IP-адреса непосредственно на месте . Также доступны настройка через Web-консоль, Telnet-консоль или Windows-утилиту NPort Administrator .
Особенности
- Стандартное стоечное исполнение 19": Устройство занимает 1U в серверной стойке, оснащено передней панелью с индикаторами состояния всех портов (Tx/Rx) и ЖК-дисплеем, что упрощает эксплуатацию и обслуживание в ЦОД и промышленных шкафах .
- Регулируемые терминальные резисторы RS-485: DIP-переключатели на нижней панели позволяют настраивать подтягивающие/прижимающие резисторы (Pull High/Low) и терминальные резисторы для обеспечения целостности сигнала в сложных конфигурациях .
- Широкий диапазон скоростей передачи данных: Поддержка скоростей от 50 бит/с до 921.6 Кбит/с позволяет подключать как устаревшее низкоскоростное оборудование, так и высокоскоростные устройства .
- Разнообразные режимы работы: Поддержка режимов TCP Server, TCP Client, UDP Server/Client, Pair Connection (прямое соединение двух устройств через сеть) и Ethernet Modem .
- Сетевой мониторинг и безопасность: Поддержка SNMP MIB-II для управления через сеть, а также протоколов HTTPS и SNMPv3 для защиты передаваемых данных .
- Высокая надежность: Среднее время наработки на отказ (MTBF) составляет от 116 914 до 738 291 часов в зависимости от условий эксплуатации .
- Длительная гарантия: Производитель предоставляет гарантию 5 лет .
Технические характеристики
Последовательные интерфейсы
- Количество портов: 8 .
- Тип портов: RS-232, RS-422, RS-485 (программно выбираемые) .
- Разъем: 8-контактный RJ45 .
- Скорость передачи данных: 50 бит/с … 921.6 Кбит/с .
- Биты данных: 5, 6, 7, 8 .
- Стоповые биты: 1, 1.5, 2 .
- Четность: Нет, чет, нечет, Space, Mark .
- Управление потоком: RTS/CTS (только RS-232), DTR/DSR (только RS-232), XON/XOFF .
- Управление направлением RS-485: ADDC® (автоматическое) .
- Защита от импульсных помех: 15 кВ для всех сигналов .
- Резисторы RS-485: Pull High/Low 1 кОм, 150 кОм, терминальный резистор 120 Ом (настраиваются DIP-переключателями) .
Сигналы последовательных портов
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND .
- RS-422 / RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND .
- RS-485-2w: Data+, Data-, GND .
Сетевой интерфейс
- Количество портов: 1 .
- Стандарт: 100BaseFX (оптоволокно Fast Ethernet) .
- Разъем: SC (многомодовое волокно) .
- Тип волокна: 50/125 мкм или 62.5/125 мкм .
- Дальность передачи: До 5 км .
- Длина волны: 1300 нм .
- Мощность передатчика: -20 дБм (типовая) .
- Чувствительность приемника: -32 дБм .
- Гальваническая изоляция: 1.5 кВ .
Сетевые протоколы
- Управление: ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, RFC2217, Rtelnet, PPP, SLIP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP .
- Фильтрация: IGMP v1/v2 .
- Синхронизация времени: SNTP .
Режимы работы
- Виртуальный COM-порт (Real COM/TTY) .
- TCP Server .
- TCP Client .
- UDP Server/Client .
- Парное соединение (Pair Connection) .
- Ethernet-модем .
Электропитание
- Входное напряжение: 100 … 240 В переменного тока, 47 … 63 Гц .
- Потребляемый ток: 174 мА при 100 В, 113 мА при 240 В .
- Разъем питания: C14 (стандартный компьютерный) .
Физические характеристики
- Размеры (Ш x В x Г): 440 x 45 x 198 мм (без ушек) / 480 x 45 x 198 мм (с ушками) .
- Вес: 2.38 кг .
- Материал корпуса: Металл (алюминий) .
- Монтаж: 19" стойка (1U), комплект крепления входит в поставку .
- ЖК-дисплей: Есть, для просмотра и настройки параметров .
- Светодиодные индикаторы: Питание, состояние сети, Tx/Rx для каждого последовательного порта .
Условия эксплуатации
- Рабочая температура: 0°C … +55°C .
- Температура хранения: -20°C … +70°C .
- Относительная влажность: 5 … 95% (без конденсации) .
Сертификация и стандарты
- Безопасность: UL 62368-1, EN 60950-1 .
- EMC: EN 55032/35 .
- EMI: CISPR 32, FCC Part 15B Class A .
- EMS: IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 61000-4-11 .
- Медицинское оборудование: EN 60601-1-2, EN 55011 .
- Экологические стандарты: RoHS, CRoHS, WEEE .
Надежность
- MTBF: 116,914 часов (по некоторым данным) / 678,053 часов / 738,291 часов (зависит от методики расчета и условий).
- Аппаратные средства надежности: Встроенный сторожевой таймер (WDT) для автоматической перезагрузки .
- Гарантия: 5 лет .
Расходные материалы и опции
Устройство поставляется в комплекте с кабелем питания, креплением для установки в 19" стойку, кратким руководством пользователя и CD-диском с полной документацией, драйверами и утилитами . Для работы требуется:
- Оптоволоконный кабель: Дуплексный многомодовый кабель с разъемами SC (50/125 или 62.5/125 мкм) для подключения к сети Ethernet.
- Кабели последовательных портов: 8-контактные RJ45-кабели соответствующей распиновки для подключения подключаемых устройств.
- Переходники RJ45-DB9/DB25: При необходимости подключения к стандартным COM-портам компьютеров или оборудования с разъемами DB9/DB25.
Где применяется Moxa NPort 5650-8-M-SC
- В системах автоматизации производства (SCADA) для подключения PLC, датчиков и исполнительных устройств к сети управления .
- На железнодорожном транспорте для интеграции систем мониторинга и управления в единую сеть .
- В системах безопасности и контроля доступа для подключения контроллеров и считывателей .
- В объектах энергетики для удаленного мониторинга параметров и управления оборудованием .
- В системах диспетчеризации и сбора данных (телеметрия) на распределенных объектах .
Почему стоит выбрать Moxa NPort 5650-8-M-SC
- Оптоволоконная связь на большие расстояния: Интерфейс 100BaseFX позволяет преодолевать расстояния до 5 км между устройством и сетью, обеспечивая полную гальваническую развязку и защиту от электромагнитных помех .
- Надежная защита оборудования: Встроенная защита последовательных портов 15 кВ и гальваническая изоляция Ethernet-порта 1.5 кВ гарантируют стабильную работу в промышленных условиях с высоким уровнем помех .
- Удобство эксплуатации в стойке: Стандартное 19" исполнение, ЖК-дисплей и светодиодная индикация состояния портов упрощают развертывание, мониторинг и обслуживание в серверных комнатах и промышленных шкафах .
- Гибкость настройки и совместимость: Поддержка всех основных последовательных интерфейсов, широкий диапазон скоростей, регулируемые резисторы и разнообразные режимы работы обеспечивают совместимость с любым устаревшим оборудованием .
- Высокая надежность и длительный срок службы: MTBF более 116 000 часов и гарантия 5 лет подтверждают исключительную надежность устройства для критически важных применений .
