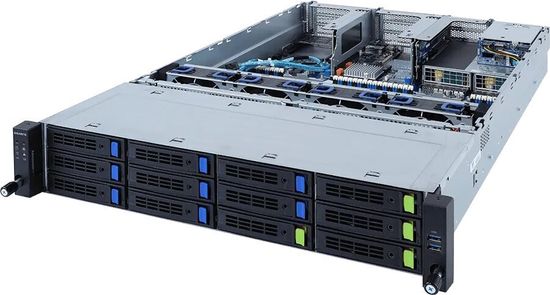

Gigabyte R282-3C0

Серверная платформа Gigabyte R282-3C0: 2U решение для высокопроизводительных хранилищ и приложений реального времени

Gigabyte R282-3C0 (rev. 100) — это высокопроизводительная серверная платформа в форм-факторе 2U, разработанная для задач высокопроизводительных вычислений (HPC), приложений реального времени и сетевых инфраструктур (Networking) . Модель базируется на двух процессорах Intel Xeon Scalable 3-го поколения (Ice Lake) и предлагает исключительную гибкость конфигурации хранения с поддержкой до 12 накопителей 3.5" и широкими возможностями расширения PCIe Gen4 .

Основные характеристики

• Форм-фактор: 2U (Rackmount) для установки в стандартную 19-дюймовую стойку .
• Процессоры: До двух процессоров Intel Xeon Scalable 3-го поколения (Ice Lake) Socket LGA4189, TDP до 270 Вт .
• Оперативная память: 32 слота DDR4 RDIMM/LRDIMM, максимальный объем до 8 ТБ (при использовании 3DS RDIMM), частота до 3200 МГц .
• Дисковая подсистема: 12 отсеков 3.5"/2.5" Hot-Swap спереди (8 SATA/SAS + 4 NVMe/SATA/SAS) + 2 отсека 2.5" SATA/SAS сзади .
• Слоты расширения: 8 слотов PCIe Gen4 (6 FHHL + 2 LP) + OCP 3.0 + OCP 2.0 .
• Блоки питания: 2 x 1600 Вт 80 PLUS Platinum или Titanium (1+1 резервирование, горячая замена) .

Назначение

Данная платформа предназначена для организаций, которым требуется высокая производительность ввода-вывода и гибкость конфигурации хранения. R282-3C0 идеально подходит для развертывания высокопроизводительных хранилищ данных, приложений реального времени, сетевых инфраструктур (Networking), а также для задач высокопроизводительных вычислений (HPC) и работы баз данных . Платформа поддерживает Intel Optane Persistent Memory 200 серии для увеличения емкости памяти и ускорения работы с данными .

Возможности

• Высокая плотность хранения с поддержкой NVMe Gen4: 4 передних отсека поддерживают NVMe Gen4 накопители, обеспечивая сверхвысокую скорость доступа к данным. Два дополнительных отсека 2.5" сзади идеально подходят для установки загрузочных SSD .
• Поддержка PCIe 4.0: Все слоты расширения и NVMe-накопители работают на PCIe 4.0, обеспечивая удвоенную пропускную способность по сравнению с PCIe 3.0 (16 GT/s против 8 GT/s) .
• Гибкая конфигурация расширения: 8 слотов PCIe Gen4 (6 полноразмерных + 2 низкопрофильных) позволяют устанавливать широкий спектр карт расширения, включая сетевые адаптеры, GPU-ускорители и RAID-контроллеры .
• Поддержка OCP 3.0 и OCP 2.0: Наличие слотов Open Compute Project (OCP) 3.0 и 2.0 обеспечивает гибкость в выборе сетевых решений без использования основных слотов PCIe .

Особенности

• Конфигурация Barebone: Платформа поставляется без процессоров, оперативной памяти и накопителей, что позволяет заказчику самостоятельно подобрать компоненты под конкретные задачи .
• Полный комплект для сборки: В комплект поставки входят два пассивных радиатора для процессоров, 2-секционные рельсы для установки в стойку, а также все необходимые кабели .
• Поддержка Intel Optane Persistent Memory 200 серии: Возможность использования энергонезависимой памяти для увеличения емкости и ускорения работы критически важных приложений .
• Технология Dual ROM Architecture: Два чипа BIOS обеспечивают автоматическое восстановление прошивки при сбоях, повышая надежность системы .
• Профессиональное управление: Встроенный контроллер ASPEED AST2500 BMC с поддержкой IPMI 2.0, Redfish API, HTML5 KVM и веб-интерфейса GIGABYTE Management Console обеспечивает полный удаленный контроль .
• Отсутствие слота M.2: Важной особенностью платформы является отсутствие встроенного слота M.2 для загрузочного SSD. Рекомендуется использовать задние отсеки 2.5" для установки загрузочных накопителей .
• Высокая производительность в корпоративных приложениях: В тестах StorageReview платформа продемонстрировала стабильную латентность 1 мс для SQL Server на 8 виртуальных машинах и агрегированную производительность 25,537 TPS в Sysbench OLTP .

Технические характеристики

Процессор и чипсет

• Количество процессоров: 2 (двухсокетная конфигурация) .
• Тип сокета: LGA4189 (Socket P+) .
• Поддерживаемые процессоры: Intel Xeon Scalable 3-го поколения (Ice Lake) с количеством ядер до 40 на сокет .
• Максимальный TDP процессора: 270 Вт на сокет .
• Чипсет: Intel C621A .
• Материнская плата: MR92-FS0 .
• Примечание: При установке одного процессора некоторые функции PCIe или памяти могут быть недоступны .

Оперативная память

• Количество слотов: 32 (16 на процессор) .
• Тип памяти: DDR4 RDIMM, LRDIMM, 3DS RDIMM/LRDIMM .
• Максимальная частота: 3200 МГц .
• Максимальный объем: До 8 ТБ (при использовании 3DS RDIMM 256 ГБ) .
• Поддержка Intel Optane Persistent Memory: Да (200 серия) .
• Архитектура: 8 каналов на процессор .

Дисковая подсистема

• Передние отсеки: 12 x 3.5"/2.5" Hot-Swap:
  • 8 отсеков: SATA/SAS (6 Гбит/с / 12 Гбит/с) .
  • 4 отсека: NVMe Gen4 (PCIe x4) + SATA/SAS .
• Задние отсеки: 2 x 2.5" SATA/SAS Hot-Swap .
• Backplane: CBP20C5 (передний, поддержка NVMe Gen4) и CBP2022 (задний, SATA) .
• SAS: Требуется опциональный SAS-контроллер для поддержки SAS-дисков .
• SATA RAID: Intel C621A, поддержка RAID 0/1/5/10 .
• VROC: Поддержка Intel Virtual RAID on CPU для NVMe-массивов (требуется опциональный ключ VROC) .
• Отсутствие M.2: В платформе нет встроенного слота M.2 для загрузочного SSD .

Сетевые интерфейсы

• Сетевые порты: 2 x 1GbE RJ-45 (Intel I350-AM2) с поддержкой NCSI .
• Порт управления: 1 x 1GbE RJ-45 (выделенный IPMI) .
• Слот OCP 3.0: 1 x PCIe Gen4 x16, поддержка NCSI .
• Слот OCP 2.0: 1 x PCIe Gen3 x8, поддержка NCSI .

Слоты расширения

• Riser Card CRS2033: 1 x FHHL x16 (Gen4 x16) + 2 x FHHL x8 (Gen4 x8) — от CPU_0 .
• Riser Card CRS2137: 3 x FHHL слота (конфигурации x16 или x8) — от CPU_1, один слот разделен с OCP 2.0 .
• Riser Card CRS2027: 2 x LP x8 (Gen4 x8) — от CPU_1 .
• Всего: 8 x PCIe Gen4 слотов + 2 слота OCP .

Порты ввода-вывода

• Передняя панель: 2 x USB 3.0, кнопки Power, Reset, NMI, ID, индикаторы LAN, HDD, статуса .
• Задняя панель: 2 x USB 3.0, 1 x VGA, 2 x RJ-45 (LAN), 1 x RJ-45 (Management), 1 x ID кнопка с LED .
• Внутренние порты: 1 x USB 3.0 (header), 1 x TPM header, 1 x VROC connector, 1 x COM, 1 x IPMB connector .

Система охлаждения и энергопитание

• Вентиляторы: 4 x 80x80x38 мм (16,300 об/мин) с PWM управлением .
• Блоки питания: 2 x 1600 Вт 80 PLUS Platinum (модель -100) или Titanium (модель -1T0) с поддержкой 1+1 резервирования и горячей замены .
• Входное напряжение: 100–240 В переменного тока или 240 В постоянного тока .

Физические параметры и условия эксплуатации

• Размеры (Ш x Г x В): 438 x 730 x 87.5 мм .
• Вес: Зависит от конфигурации .
• Рабочая температура: 10°C – 35°C .
• Относительная влажность: 8–80% (без конденсации) .
• Гарантия производителя: 36 месяцев .

Расходные материалы и опции

Платформа Gigabyte R282-3C0 поставляется в конфигурации Barebone: без процессоров, оперативной памяти и накопителей . В комплект поставки входят:

• Шасси 2U .
• Материнская плата MR92-FS0 .
• 2 пассивных радиатора для процессоров .
• 2 блока питания 1600 Вт (80 PLUS Platinum или Titanium) .
• 2-секционные рельсы для установки в стойку .
• Все необходимые кабели и райзер-карты .

Для ввода в эксплуатацию необходимо приобрести:

• Процессоры: 1 или 2 x Intel Xeon Scalable 3-го поколения (Ice Lake, LGA4189) с TDP до 270 Вт .
• Оперативная память: DDR4 RDIMM/LRDIMM объемом от 8 ГБ до 256 ГБ на модуль (до 32 модулей, максимум 8 ТБ) .
• Накопители: 3.5" или 2.5" SATA/SAS/NVMe HDD или SSD (до 12 штук спереди + 2 сзади) .
• SAS-контроллер: Для использования SAS-дисков .
• VROC ключ: Для использования аппаратного RAID на NVMe-накопителях (25FD0-R181N0-10R) .
• TPM 2.0 модуль: CTM010 для аппаратного шифрования и безопасной аутентификации .
• Опциональный 3-секционный рельсовый комплект: 25HB2-AA6105-K0R с поддержкой Cable Management Arm (CMA) .

Где применяется Gigabyte R282-3C0

• В центрах обработки данных (ЦОД) для развертывания высокопроизводительных хранилищ данных .
• Для сетевых инфраструктур (Networking) и приложений реального времени .
• Как платформа для высокопроизводительных вычислений (HPC) и научных исследований .
• Для развертывания баз данных и аналитики больших данных .
• В виртуализированных средах высокой плотности (VMware, Hyper-V) .
• Для корпоративных приложений и облачных сред .

Почему стоит выбрать Gigabyte R282-3C0

• Исключительная гибкость хранения: Возможность одновременного использования SATA, SAS и NVMe Gen4 накопителей в одном корпусе (12 спереди + 2 сзади) позволяет оптимизировать производительность и емкость под любые задачи .
• Высокая масштабируемость памяти: 32 слота DDR4 с поддержкой до 8 ТБ и Intel Optane Persistent Memory обеспечивают работу с самыми требовательными приложениями .
• Современные возможности расширения: 8 слотов PCIe Gen4, поддержка OCP 3.0 и OCP 2.0 позволяют устанавливать широкий спектр карт расширения без компромиссов .
• Профессиональное управление и безопасность: ASPEED AST2500 BMC, GIGABYTE Management Console, Dual ROM Architecture и поддержка TPM 2.0 обеспечивают полный контроль и защиту инфраструктуры .
• Энергоэффективность: Блоки питания 80 PLUS Titanium с КПД до 96% снижают эксплуатационные расходы .
• Проверенная производительность: Платформа демонстрирует стабильную и высокую производительность в корпоративных приложениях, включая SQL Server и Sysbench OLTP .
