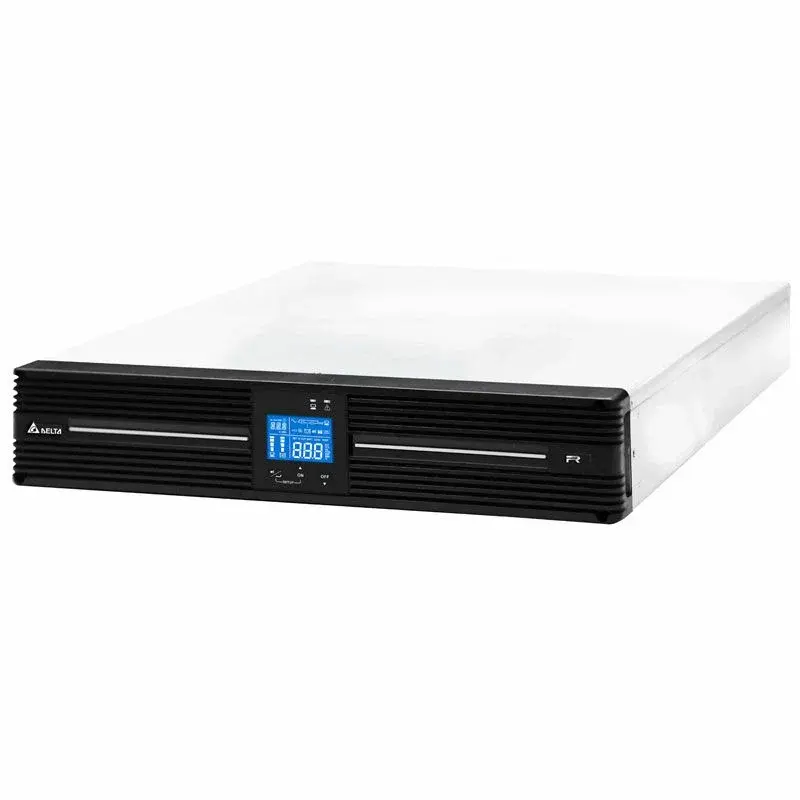

ИБП Delta Electronics UPS202R2002N035

ИБП Delta Amplon R Series UPS202R2002N035 — компактный онлайн-ИБП 2 кВА с двойным преобразованием для стоечного монтажа

Delta Electronics UPS202R2002N035 (модель Amplon R Series) — это источник бесперебойного питания с технологией двойного преобразования (on-line), предназначенный для надежной защиты серверного оборудования, систем хранения данных, телекоммуникационных узлов и другого критически важного оборудования в профессиональных средах . Модель выполнена в универсальном исполнении высотой 2U для монтажа в 19-дюймовую стойку или напольного размещения с использованием опциональной подставки, обеспечивает идеальную синусоиду на выходе и предназначена для создания систем с длительным временем автономной работы за счет подключения внешних батарей .

Основные характеристики

• Производитель: Delta Electronics
• Модель: Amplon R Series UPS202R2002N035
• Номинальная мощность: 2000 ВА / 1400 Вт
• Топология: On-line с двойным преобразованием (VFI)
• Фазность: Однофазный (1 фаза на входе и выходе)
• Форм-фактор: Стоечный (Rackmount), 2U / напольный (Tower)
• Выходные разъемы: 8 x IEC 320 C13 + 1 x IEC 320 C19 с батарейной поддержкой
• Цвет корпуса: Черный
• Габариты (ШxГxВ): 440 x 455 x 88,5 мм
• Вес нетто: 9,2 кг (без батарей)

Назначение

ИБП Delta UPS202R2002N035 разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность, надежность и чистота выходного сигнала, а также возможность гибкого масштабирования времени автономной работы . Устройство оптимизировано для следующих задач:

• Защита серверного и сетевого оборудования в стойке: питание серверов, коммутаторов, маршрутизаторов и систем хранения данных, установленных в 19-дюймовые стойки .
• Питание телекоммуникационного оборудования: обеспечение бесперебойной работы активного сетевого оборудования и VoIP-систем .
• Создание систем с длительным временем автономии: ИБП поставляется без встроенных батарей и предназначен для подключения к внешнему источнику постоянного тока (аккумуляторному банку), что позволяет гибко настраивать время резервирования под конкретные требования заказчика .
• Интеграция в системы мониторинга: благодаря наличию слота для опциональной SNMP-карты и порта RS-232, устройство легко интегрируется в ИТ-инфраструктуру для удаленного мониторинга и управления .
• Защита от нестабильного электропитания: технология двойного преобразования обеспечивает полную изоляцию нагрузки от всех проблем входной сети (скачков напряжения, помех, искажений частоты) .

Возможности

• Технология двойного преобразования (on-line): обеспечивает идеальную синусоиду на выходе, полную изоляцию нагрузки от всех проблем входной сети и мгновенный переход на батареи без разрыва .
• Гибкая конфигурация без внутренних батарей: UPS202R2002N035 поставляется без встроенных аккумуляторов и предназначен для подключения к внешнему батарейному банку напряжением 72 В (6 аккумуляторов 12В) . Это позволяет использовать внешние батареи большой емкости для обеспечения длительного времени автономной работы .
• Высокая мощность зарядного устройства: встроенное зарядное устройство обеспечивает ток заряда до 4 А, что позволяет быстро восстанавливать емкость внешних батарей .
• Возможность расширения функциональности: наличие слота для опциональной SNMP-карты, карт релейных выходов (dry contacts) и ModBus для интеграции в системы мониторинга и управления зданием .
• "Холодный старт" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети .
• Автоматическое определение частоты: устройство автоматически определяет частоту входной сети (50 или 60 Гц) .
• Универсальность монтажа: возможность установки как в 19-дюймовую стойку (2U), так и в напольное исполнение с опциональной подставкой .

Особенности

• Надежная онлайн-технология от известного производителя Delta Electronics, обеспечивающая высокое качество электропитания и защиту оборудования .
• Компактный корпус высотой 2U, позволяющий экономить место в серверной стойке .
• Выходные разъемы: 8 розеток IEC 320 C13 и 1 мощная розетка IEC 320 C19 для подключения различного оборудования, включая серверы с высоким энергопотреблением .
• Входной разъем: IEC-320-C20 (требуется кабель питания с вилкой 16А) .
• Интерфейсы управления: порт RS-232 для подключения к серверу и слот для опциональной карты SNMP (поддерживаются карты IPv4 и IPv6) .
• Возможность подключения опциональной платы зарядного устройства для увеличения скорости заряда батарей .
• В комплект поставки входят rail-киты для монтажа в стойку и соединительные кабели для подключения нагрузки (JUMP WIRE) .
• Гарантия производителя: информация не указана, уточняйте у продавца.

Технические характеристики

Электрические параметры

• Номинальное входное/выходное напряжение: 220/230/240 В (однофазное)
• Диапазон входного напряжения при работе от сети: 175 – 280 В (при полной нагрузке); 80 – 175 В (с линейным снижением мощности от 100% до 50%)
• Входная частота: 40 – 70 Гц (автоопределение)
• Выходная мощность (полная/активная): 2000 ВА / 1400 Вт
• Точность выходного напряжения: ±2%
• Точность выходной частоты: 50/60 Гц ±0,05 Гц
• Форма выходного сигнала: Чистая синусоида
• Выходные разъемы с батарейной поддержкой: 8 x IEC 320 C13 + 1 x IEC 320 C19
• Входной разъем: IEC-320-C20
• Защита от перегрузки: 105%~125% 3 мин; 126%~150% 30 сек; >150% 0,5 сек

Время работы от батарей

ИБП поставляется без встроенных батарей и предназначен для подключения к внешнему аккумуляторному банку. Время автономной работы зависит от емкости подключенных батарей и нагрузки.

Примерное время работы с внешними батареями (6 шт. x 12В) :

• С батареями 12 Ач (при 25%/50%/75%/100% нагрузке): 81,9 / 37,5 / 21,5 / 13,5 минуты
• С батареями 17 Ач (при 25%/50%/75%/100% нагрузке): 154 / 77,5 / 45,2 / 28,8 минуты
• С батареями 20 Ач (при 25%/50%/75%/100% нагрузке): 169 / 86,4 / 50,4 / 33,5 минуты
• С батареями 26 Ач (при 25%/50%/75%/100% нагрузке): 232 / 117,2 / 72,7 / 49,5 минуты
• С батареями 34 Ач (при 25%/50%/75%/100% нагрузке): 297 / 156,7 / 98,7 / 66,6 минуты
• С батареями 40 Ач (при 25%/50%/75%/100% нагрузке): 379 / 196 / 121,9 / 89,7 минуты

Батареи и зарядка

• Тип батарей: Нет встроенных батарей, только внешний батарейный банк (не входит в комплект)
• Напряжение батарейной шины: 72 В (6 x 12 В аккумуляторов, соединенных последовательно)
• Максимальный ток заряда: 4 А

Интерфейсы и управление

• Порты управления: RS-232 (DB-9)
• Слот расширения: Да (1 слот, для опциональных SNMP-карт IPv4/IPv6, карт релейных выходов, ModBus)
• Программное обеспечение: в комплекте ПО на CD

Физические характеристики и условия эксплуатации

• Форм-фактор: Стоечный (Rackmount), 2U / Напольный (Tower) с опциональной подставкой
• Габариты (Ш x Г x В): 440 x 455 x 88,5 мм
• Вес (нетто): 9,2 кг (без батарей)
• Уровень шума: информация не указана
• Рабочая температура: информация не указана
• Влажность при работе: информация не указана
• Комплектация: ИБП, кабель RS-232, кабель питания IEC-320-C20, соединительные кабели для нагрузки (JUMP WIRE), rail-киты для монтажа в стойку, кронштейны для крепления, руководство пользователя, компакт-диск с ПО

Опции и аксессуары

• Напольная подставка (Tower Stands): 3915100640-S – для установки ИБП в вертикальное напольное положение .
• SNMP-карта (IPv4): 3915100120-S – для удаленного мониторинга и управления по сети .
• SNMP-карта (IPv6): 3915100975-S35 – для удаленного мониторинга и управления в сетях IPv6 .
• Карта релейных выходов (Relay I/O Card): 3915100147-S – для подключения внешних устройств сигнализации .
• Карта ModBus: 3915100422-S – для интеграции в системы управления зданием (BMS).
• Мини-плата защиты от перенапряжений (Mini TVSS Card): 3915100482-S – дополнительная защита от импульсных помех .
• Плата зарядного устройства (Charger board R-2/3kVA): 5505001892-S-00 – внешняя/внутренняя плата для увеличения скорости заряда .

Где применяется Delta UPS202R2002N035

• Серверные комнаты и малые ЦОД
• Оборудование телекоммуникаций и связи
• ИТ-инфраструктура предприятий, требующая длительного резервирования питания
• Системы хранения данных (СХД) и сетевое оборудование
• Промышленные системы автоматизации

Почему стоит выбрать Delta Electronics UPS202R2002N035

• Максимальный уровень защиты (On-Line VFI): технология двойного преобразования обеспечивает наилучшее качество электропитания с идеальной синусоидой и полной изоляцией от сети .
• Гибкость в масштабировании времени автономии: отсутствие встроенных батарей и возможность подключения внешнего батарейного банка позволяют создавать системы с требуемым временем резервирования от нескольких минут до нескольких часов .
• Компактный форм-фактор 2U: экономит место в серверной стойке, при этом обладает 9 выходными разъемами для подключения оборудования .
• Богатые коммуникационные возможности: наличие порта RS-232 и слота для различных опциональных карт (SNMP, ModBus, релейные выходы) обеспечивает легкую интеграцию в любую систему мониторинга .
• Надежность и качество Delta Electronics: известный производитель решений в области электропитания, гарантирующий стабильную работу оборудования .
