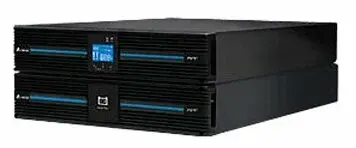

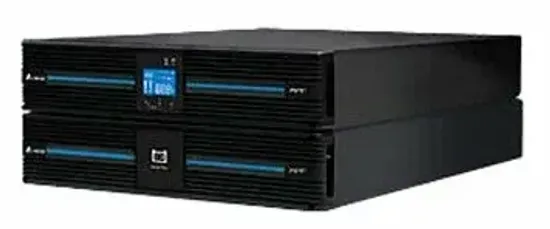

ИБП с двойным преобразованием Delta Electronics Amplon RT 2 (UPS202R2RT2B035) — профессиональная онлайн-защита для серверного и сетевого оборудования
Delta Amplon RT 2 (UPS202R2RT2B035) — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети [1]. Модель выполнена в универсальном корпусе высотой 2U, который можно монтировать в 19-дюймовую стойку или устанавливать на пол, что обеспечивает гибкость размещения в серверных комнатах и небольших ЦОД [1]. Устройство произведено компанией Delta Electronics — мировым лидером в области силовой электроники, что гарантирует высокое качество и надежность [2].
Основные характеристики
- Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [1].
- Полная мощность: 2000 ВА [1].
- Активная мощность: 1800 Вт (ватт) — выходной коэффициент мощности 0.9 [1].
- Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [3].
- Время переключения на батареи: 0 мс (нулевое время — Online топология) [5].
- КПД в режиме on-line: 94% [5].
- КПД в режиме ECO: 97% [1].
- Интерфейсы управления: USB, RS-232, слот расширения SMART (для SNMP-карты, Modbus-карты), порт аварийного отключения (REPO) [3].
- Дисплей: Поворотный многофункциональный ЖК-дисплей для интуитивного мониторинга и управления [1].
- Форм-фактор: Rack/Tower 2U, в комплекте с направляющими для монтажа в 19-дюймовую стойку [8].
- Цвет: Черный [7].
- Габариты (Ш x Г x В): 440 x 432 x 89 мм [1].
- Вес: 18 кг [1].
- Уровень шума: 43 дБ (адаптивное управление вентиляторами) [1].
- Гарантия производителя: 24 месяца [7].
- Производство: Тайвань (Delta Electronics) [9].
Технические параметры
Входные характеристики
- Номинальное входное напряжение: 200/208/220/230/240 В (настраивается пользователем) [1].
- Диапазон входного напряжения (без перехода на АКБ):
- Частота входного напряжения: 50/60 Гц ±10 Гц [1].
- Входной разъем: IEC 320 C20 [3].
- Входной коэффициент мощности: >0.99 — активная коррекция коэффициента мощности (PFC) [1].
- Коэффициент нелинейных искажений тока (iTHD): <5% [1].
- Максимальный входной ток: 16 А.
- Совместимость с генератором: Да.
Выходные характеристики
- Номинальное выходное напряжение: 200/208/220/230/240 В (настраивается пользователем) [1].
- Точность стабилизации напряжения (от батарей): ±1% (при линейной нагрузке) [1].
- Частота выходного напряжения (от батарей): 50/60 Гц ±0.05 Гц [1].
- Коэффициент нелинейных искажений (THD): <2% при линейной нагрузке, <5% при нелинейной нагрузке [1].
- Количество выходных розеток: 7 [1].
- Управляемые группы розеток: Да — позволяет отключать некритичные нагрузки для продления времени работы важного оборудования [5].
- Крест-фактор: 3:1 [1].
- Встроенный байпас: Автоматический [9].
Перегрузочная способность
- Режим от сети / от батарей:
Параметры аккумуляторной батареи
- Тип батареи: Необслуживаемая свинцово-кислотная (VRLA), герметичная, 12 В, 9 А·ч [1].
- Количество батарей: 4 шт. [3].
- Напряжение батарейного массива: 48 В [1].
- Запас энергии: 432 Вт·ч.
- Ток заряда АКБ: 2 А [1].
- Время автономной работы (приблизительно):
- Типовое время перезарядки: 3 часа (до 90% емкости) [1].
- Горячая замена батарей (Hot Swap): Да — позволяет заменять аккумуляторы без выключения защищаемого оборудования [5].
- Расширение времени автономной работы: Подключение до 5 внешних батарейных модулей (каждый модуль содержит 4 батареи 12 В, 9 А·ч, добавляет 48 В, 9 А·ч) [1].
- Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [5].
Время автономной работы с внешними батарейными модулями
При подключении внешних батарейных модулей (каждый модуль добавляет 4 батареи 12 В, 9 А·ч):
- 1 внешний модуль (суммарно 8 батарей): 100% нагрузка — 20 минут, 50% нагрузка — 50 минут [1].
- 3 внешних модуля (суммарно 16 батарей): 100% нагрузка — 60 минут, 50% нагрузка — 140 минут [1].
- 5 внешних модулей (суммарно 24 батареи): 100% нагрузка — 100 минут, 50% нагрузка — 240 минут [1].
Защита и фильтрация
- Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [1].
- Встроенный автоматический байпас: Обеспечивает питание нагрузки напрямую от сети в случае перегрузки или неисправности ИБП [9].
- Защита от импульсных перенапряжений (Surge Protection): Защищает подключенное оборудование от грозовых разрядов и мощных скачков напряжения.
- Фильтр электромагнитных и радиопомех (EMI/RFI): Входной и выходной фильтры [5].
- Защита линии связи: Комбинированные порты RJ11/RJ45 для защиты телефонной линии и сетевого кабеля (1 вход, 1 выход) [3].
- Защита от перегрузки и короткого замыкания: Электронная защита с отключением нагрузки.
- Защита АКБ от глубокого разряда: Автоматическое отключение нагрузки при критическом напряжении [5].
- Автоматическое тестирование батарей: Периодическая самодиагностика [5].
- Функция автоматического перезапуска: Восстановление работы после разряда батарей при восстановлении сети.
Управление и мониторинг
- Слот расширения SMART: Позволяет установить опциональные платы для расширения функциональности [3].
- Порт аварийного отключения (REPO): Удалённое аварийное отключение выходного напряжения [3].
- Программное обеспечение: В комплекте ПО для мониторинга и корректного завершения работы физических и виртуальных серверов [8].
- Информативный поворотный ЖК-дисплей: Отображает входное/выходное напряжение, уровень нагрузки, состояние батарей, режимы работы и другую информацию; автоматически поворачивает изображение при смене ориентации [1].
- Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях [1].
- Сигнализация неисправности вентиляторов: Автоматическое обнаружение отказа вентиляторов [10].
Эксплуатационные характеристики
- КПД в режиме on-line: 94% [5].
- КПД в режиме ECO: 97% [1].
- Уровень шума: 43 дБ (адаптивное управление вентиляторами) [1].
- Рабочая температура: от 0 до +50 °C [1].
- Температура хранения: от 0 до +50 °C.
- Относительная влажность: 5–95% (без конденсации) [1].
- Высота над уровнем моря (при работе): до 3000 м.
- Материал корпуса: Металл (сталь) [9].
- Степень защиты (IP): IP20 [9].
- Сертификация: CE, RCM, CB (TUV), EN 62040-1, EN 62040-2 [1].
Особенности и преимущества
- Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования. Цифровой сигнальный процессор (DSP) со сторожевой схемой повышает надежность работы [10].
- Широкий диапазон входного напряжения (120–280 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это особенно важно для регионов с нестабильным электроснабжением [3].
- Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [3].
- Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 2U) или использоваться как напольный (Tower). В комплекте предусмотрены направляющие для монтажа в стойку [8].
- Масштабируемое время автономной работы: Возможность подключения до 5 внешних батарейных модулей позволяет увеличить время резервирования до 100 минут (при 100% нагрузке) [1].
- Горячая замена батарей (Hot Swap): Позволяет заменять аккумуляторы без выключения защищаемого оборудования, что критически важно для систем, работающих 24/7 [5].
- Гибкость управления: Наличие USB, RS-232, слота SMART и порта REPO обеспечивает интеграцию в любую ИТ-инфраструктуру [3].
- Интеллектуальное управление АКБ: Интеллектуальная система управления поддерживает оптимальные характеристики батарей для продления срока их службы [10].
- Энергоэффективность: КПД 94% в режиме on-line и 97% в режиме ECO — экономия электроэнергии и снижение тепловыделения [1].
- Тихая работа: Уровень шума 43 дБ благодаря адаптивному управлению скоростью вентиляторов в зависимости от нагрузки [1].
- Поворотный ЖК-дисплей: Удобство мониторинга при любом способе установки (в стойке или на полу) [1].
- Высокое качество и надежность: Delta Electronics — мировой лидер в области силовой электроники, продукция отличается высоким качеством сборки и длительным сроком службы [2].
- Управляемые розетки: Сегментация нагрузки на критическую и некритическую позволяет отключать второстепенное оборудование при низком заряде батареи, продлевая время работы важных устройств [5].
- Полная комплектация: В комплект поставки входят все необходимые кабели (USB, сетевой), крепления для стойки, направляющие рейки и документация [8].
Важные замечания по эксплуатации
- Профессиональная установка: ИБП имеет значительный вес (18 кг) и требует аккуратного обращения при монтаже в стойку [1].
- Рекомендуемое расположение: Устройство рекомендуется размещать в серверных комнатах, электрощитовых или других технических помещениях [1].
- Подключение к сети: Для подключения к электрической сети используется входной разъем IEC 320 C20. В комплект поставки входит соответствующий силовой кабель [3].
- Карты мониторинга: Для организации удаленного управления и мониторинга требуется приобрести опциональные карты расширения (SNMP, Modbus) [3].
- Расширение времени автономной работы: Для увеличения времени автономной работы можно подключать внешние батарейные модули, которые приобретаются отдельно [1].
- Гарантия: Производитель предоставляет 24 месяца гарантии на оборудование и 12 месяцев на аккумуляторные батареи [8].
Комплектация
Стандартный комплект поставки Delta Electronics Amplon RT 2 (UPS202R2RT2B035) включает [8]:
- Источник бесперебойного питания Delta RT-2K — 1 шт.
- Входной кабель питания (IEC 320 C19, 16 А) — 1 шт.
- Выходной кабель питания (10 А) — 1 шт.
- Выходной кабель питания (16 А) — 1 шт.
- USB-кабель — 1 шт.
- Крепления для монтажа в 19-дюймовую стойку — 1 комплект.
- Набор направляющих реек для установки в стойку — 1 комплект.
- CD-ROM диск с программным обеспечением — 1 шт.
- Руководство пользователя — 1 шт.
Примечание: Внешние батарейные модули и карты расширения (SNMP, Modbus) не входят в стандартную комплектацию и приобретаются отдельно [3].
Аксессуары и опции
Для расширения функциональности ИБП доступны следующие аксессуары:
- Внешний батарейный модуль: Для увеличения времени автономной работы (до 5 модулей) [1].
- SNMP-карта: Для удаленного мониторинга и управления через веб-интерфейс и SNMP, а также интеграции с системами мониторинга [3].
- Modbus-карта: Для интеграции в системы промышленной автоматизации [3].
- Датчик окружающей среды: Для мониторинга температуры и влажности в стойке.
- Сменный батарейный модуль: Для замены вышедших из строя батарей.
Область применения
Благодаря онлайн-топологии, высокой мощности (1800 Вт) и чистой синусоиде на выходе, Delta Amplon RT 2 идеально подходит для защиты широкого спектра оборудования:
- Серверы и серверные стойки в ЦОД и серверных комнатах: Обеспечение бесперебойного питания критических бизнес-приложений, баз данных и виртуальных сред [2].
- Сетевое оборудование: Коммутаторы, маршрутизаторы, межсетевые экраны, системы хранения данных (NAS) [3].
- Телекоммуникационное оборудование и узлы связи: Обеспечение непрерывности связи [10].
- Системы безопасности: Видеонаблюдение (CCTV), охранно-пожарная сигнализация (ОПС), системы контроля доступа (СКУД) [7].
- Автоматизированные системы управления производственными процессами (АСУ ТП): Обеспечение стабильности производственных процессов [9].
- Медицинское оборудование: Диагностическая аппаратура [7].
- Банковское оборудование и платежные терминалы: Защита финансовых операций.
- VoIP-оборудование: Обеспечение бесперебойной работы IP-телефонии [10].
