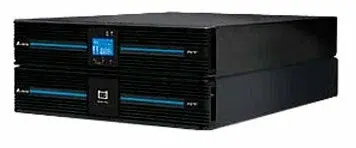

ИБП с двойным преобразованием Delta Electronics Amplon RT 5 (UPS502R2RT2N035) 5000 Вт

ИБП с двойным преобразованием Delta Electronics Amplon RT 5 (UPS502R2RT2N035) — флагманская онлайн-защита для ЦОД и серверных

Delta Amplon RT 5 (UPS502R2RT2N035) — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети [citation:1][citation:5]. Модель выполнена в универсальном корпусе высотой 2U, который можно монтировать в 19-дюймовую стойку или устанавливать на пол, что обеспечивает гибкость размещения в центрах обработки данных (ЦОД) и крупных серверных комнатах [citation:1][citation:5]. Уникальной особенностью данной модели является коэффициент мощности PF=1, что означает способность отдавать полную мощность 5000 ВА в виде активной мощности 5000 Вт — критически важное преимущество для современного оборудования с активной коррекцией коэффициента мощности (PFC) [citation:1][citation:5].

Основные характеристики

• Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [citation:1][citation:5].
• Полная мощность: 5000 ВА [citation:1][citation:5].
• Активная мощность: 5000 Вт (ватт) — выходной коэффициент мощности PF=1 [citation:1][citation:5].
• Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [citation:3][citation:5].
• Время переключения на батареи: 0 мс (нулевое время — Online топология) [citation:5].
• КПД в режиме on-line: 95.5% — высокая эффективность для данного класса мощности [citation:1][citation:3].
• КПД в режиме ECO: 99% — энергосберегающий режим для снижения эксплуатационных расходов [citation:1][citation:3].
• Интерфейсы управления: USB, RS-232, RS-485, слот расширения MINI (для SNMP-карты, Modbus-карты, карты релейных выходов), порт аварийного отключения (REPO/ROO), 4 сухих контакта, 2 параллельных порта [citation:1][citation:4].
• Дисплей: Поворотный многофункциональный ЖК-дисплей с многоязычным интерфейсом для интуитивного мониторинга и управления [citation:1][citation:4].
• Форм-фактор: Rack/Tower 2U, в комплекте с креплениями для монтажа в 19-дюймовую стойку [citation:1][citation:5].
• Цвет: Черный.
• Габариты (Ш x Г x В): 440 x 430 x 88.2 мм [citation:1][citation:5].
• Вес: 10.9 кг [citation:1][citation:2].
• Уровень шума: 48 дБ (адаптивное управление вентиляторами) [citation:1][citation:2].
• Гарантия производителя: 24 месяца [citation:3].
• Производство: Тайвань (Delta Electronics).

Технические параметры

Входные характеристики

• Номинальное входное напряжение: 200/208/220/230/240 В (настраивается пользователем) [citation:1][citation:2].
• Диапазон входного напряжения (без перехода на АКБ):
  • 100–280 В — одна фаза, 2 провода плюс заземление [citation:1].
  • 100–175 В — с линейным понижением номинальной мощности при нагрузке 50–100% [citation:1].
• Частота входного напряжения: 40–70 Гц (автоматическое определение) [citation:1][citation:2].
• Входной разъем: Клеммный блок (Hardwire Terminal Block) — для профессионального монтажа [citation:1].
• Входной коэффициент мощности: >0.99 — активная коррекция коэффициента мощности (PFC) [citation:1].
• Коэффициент нелинейных искажений тока (iTHD): <3% [citation:1].
• Совместимость с генератором: Да [citation:3].

Выходные характеристики

• Номинальное выходное напряжение: 200/208/220/230/240 В (настраивается пользователем) [citation:1][citation:2].
• Точность стабилизации напряжения (от батарей): ±1% [citation:1].
• Частота выходного напряжения (от батарей): 50/60 Гц ±0.05 Гц [citation:1].
• Коэффициент нелинейных искажений (THD): <2% при линейной нагрузке, <5% при нелинейной нагрузке [citation:1].
• Количество выходных розеток:
  • Клеммный блок для подключения нагрузки [citation:1].
  • Возможность использования внешнего распределительного блока питания (PDB) с розетками IEC [citation:8].
• Встроенный байпас: Автоматический и ручной (Manual Bypass Breaker — MBB) [citation:3][citation:8].
• Режим параллельной работы: Поддержка параллельной работы 1+1 для увеличения надежности и мощности [citation:3][citation:4].

Перегрузочная способность

• Режим от сети / от батарей:
  • ≤ 105% нагрузки — непрерывная работа [citation:1].
  • 106–125% нагрузки — 5 минут [citation:1].
  • 126–150% нагрузки — 1 минута [citation:1].
  • >150% нагрузки — 500 миллисекунд [citation:1].

Параметры аккумуляторной батареи

• Наличие встроенных АКБ: Нет — ИБП поставляется без встроенных аккумуляторов [citation:1][citation:5].
• Напряжение батарейного массива: 144 В пост. тока (снижение до нагрузки 70%) [citation:1].
• Диапазон напряжения батарей: 192–264 В пост. тока [citation:1].
• Максимальный ток заряда: до 8 А [citation:1].
• Расширение времени автономной работы: Подключение внешних батарейных модулей (до 6 модулей) [citation:1][citation:4].
• Гибкость настройки батарей: Возможность перенастройки количества батарей через меню (16 или 20 батарей) [citation:1].
• Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [citation:3].

Время автономной работы с внешними батарейными модулями

Для батарей GES161B107035 – 16 батарей – 7 А·ч, мин [citation:1]:

• Нагрузка 5000 Вт: 1 модуль — 4.5 мин, 2 модуля — 14 мин, 3 модуля — 24 мин, 4 модуля — 37 мин, 5 модулей — 48 мин, 6 модулей — 58 мин.
• Нагрузка 2500 Вт: 1 модуль — 14 мин, 2 модуля — 35 мин, 3 модуля — 58 мин, 4 модуля — 100 мин, 5 модулей — 125 мин, 6 модулей — 140 мин.
• Нагрузка 1000 Вт: 1 модуль — 50 мин, 2 модуля — 130 мин, 3 модуля — 170 мин, 4 модуля — 280 мин, 5 модулей — 360 мин, 6 модулей — 480 мин.

Для батарей GES201B109035 – 20 батарей – 9 А·ч (требуется перенастройка количества батарей через меню), мин [citation:1]:

• Нагрузка 5000 Вт: 1 модуль — 10 мин, 2 модуля — 27 мин, 3 модуля — 45 мин, 4 модуля — 63 мин, 5 модулей — 80 мин, 6 модулей — 100 мин.
• Нагрузка 2500 Вт: 1 модуль — 27 мин, 2 модуля — 60 мин, 3 модуля — 100 мин, 4 модуля — 150 мин, 5 модулей — 220 мин, 6 модулей — 280 мин.
• Нагрузка 1000 Вт: 1 модуль — 80 мин, 2 модуля — 210 мин, 3 модуля — 300 мин, 4 модуля — 480 мин, 5 модулей — 600 мин, 6 модулей — 900 мин.

Защита и фильтрация

• Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [citation:5].
• Встроенный байпас (автоматический и ручной): Обеспечивает питание нагрузки напрямую от сети в случае перегрузки или неисправности ИБП, а также позволяет проводить техническое обслуживание без отключения нагрузки [citation:3][citation:8].
• Защита от импульсных перенапряжений (Surge Protection): Встроенный варистор (TMOV) защищает подключенное оборудование от грозовых разрядов и мощных скачков напряжения [citation:4].
• Фильтр электромагнитных и радиопомех (EMI/RFI): Входной и выходной фильтры [citation:3].
• Защита от перегрузки и короткого замыкания: Электронная защита с отключением нагрузки.
• Защита АКБ от глубокого разряда: Автоматическое отключение нагрузки при критическом напряжении.
• Автоматическое тестирование батарей: Периодическая самодиагностика.
• Функция автоматического перезапуска: Восстановление работы после разряда батарей при восстановлении сети.
• Прогнозирование срока службы вентиляторов: Система предсказания отказа вентиляторов для повышения надежности [citation:3].
• Защита от обратного питания (Backfeed Protection): Предотвращает подачу напряжения в сеть при отключении питания.

Управление и мониторинг

• Слот расширения MINI: Позволяет установить опциональные платы для расширения функциональности [citation:4].
  • Mini SNMP IPv6 карта: Для удаленного мониторинга и управления через веб-интерфейс и SNMP, а также интеграции с системами мониторинга (Zabbix и др.) [citation:4].
  • Mini Relay I/O карта: Для расширения возможностей внешней сигнализации [citation:4].
  • Mini MODBUS карта: Для интеграции в системы промышленной автоматизации [citation:4].
• Программное обеспечение: В комплекте ПО для мониторинга и корректного завершения работы физических и виртуальных серверов (совместимо с Windows, Linux, Mac) [citation:3][citation:5].
• Информативный ЖК-дисплей: Отображает входное/выходное напряжение, уровень нагрузки, состояние батарей, режимы работы и другую информацию; поддерживает многоязычный интерфейс [citation:1][citation:4].
• Порт аварийного отключения (REPO/ROO): Удалённое аварийное отключение выходного напряжения и дистанционное включение/отключение инвертора [citation:1][citation:4].
• Сухие контакты (Dry Contacts): 4 контакта для интеграции с внешними системами сигнализации и управления [citation:1][citation:4].
• Параллельные порты: Для организации параллельной работы 1+1 (Daisy Chain метод для повышения надежности) [citation:1][citation:4].
• Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях [citation:3].
• Поддержка виртуализации: Совместимость с VMware, Hyper-V, Citrix.

Эксплуатационные характеристики

• КПД в режиме on-line: 95.5% [citation:1][citation:3].
• КПД в режиме ECO: 99% [citation:1][citation:3].
• Уровень шума: 48 дБ (адаптивное управление вентиляторами) [citation:1][citation:2].
• Рабочая температура: от 0 до +50 °C (при рабочей температуре 40–50 °C номинальная мощность ИБП снижается до уровня 75%) [citation:1].
• Температура хранения: от -20 до +60 °C.
• Относительная влажность: 5–95% (без конденсации) [citation:1].
• Высота над уровнем моря (при работе): до 3000 м.
• Материал корпуса: Металл (сталь).
• Степень защиты (IP): IP20.
• Сертификация: CE, TUV, CB, RCM [citation:3].

Особенности и преимущества

• Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования. Цифровой сигнальный процессор (DSP) со сторожевой схемой повышает надежность работы [citation:4].
• Коэффициент мощности PF=1: Уникальная особенность, позволяющая ИБП отдавать полную мощность 5000 ВА в виде активной мощности 5000 Вт. Это идеально для современных серверов с активной коррекцией коэффициента мощности (PFC), так как позволяет использовать всю мощность ИБП без запаса по реактивной составляющей [citation:1][citation:5].
• Высокая плотность мощности в компактном 2U-корпусе: 5 кВт мощности в корпусе высотой 88 мм [citation:1][citation:5].
• Широкий диапазон входного напряжения (100–280 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это особенно важно для регионов с нестабильным электроснабжением [citation:1][citation:5].
• Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [citation:3][citation:5].
• Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 2U) или использоваться как напольный (Tower). В комплекте предусмотрены крепления для стойки и подставки для вертикальной установки [citation:1][citation:5].
• Масштабируемое время автономной работы: Возможность подключения до 6 внешних батарейных модулей позволяет увеличить время резервирования до 100 минут (при 5000 Вт) [citation:1].
• Параллельная работа 1+1: Возможность объединения двух ИБП для увеличения выходной мощности до 10 кВт или обеспечения резервирования (N+1) для повышения отказоустойчивости [citation:3][citation:4].
• Гибкость управления: Наличие USB, RS-232, RS-485, слота MINI, сухих контактов и порта REPO обеспечивает интеграцию в любую ИТ-инфраструктуру [citation:1][citation:4].
• Интеллектуальное управление АКБ: Интеллектуальная система управления поддерживает оптимальные характеристики батарей для продления срока их службы, а также позволяет калибровать ёмкость батарей [citation:4].
• Энергоэффективность: КПД 95.5% в режиме on-line и 99% в режиме ECO — экономия электроэнергии и снижение тепловыделения [citation:1][citation:3].
• Тихая работа: Уровень шума 48 дБ благодаря адаптивному управлению скоростью вентиляторов в зависимости от нагрузки [citation:1][citation:2].
• Высокое качество и надежность: Delta Electronics — мировой лидер в области силовой электроники, продукция отличается высоким качеством сборки и длительным сроком службы [citation:3].
• Ручной байпас (MBB) в комплекте: Позволяет проводить техническое обслуживание ИБП без отключения нагрузки [citation:8].
• Широкий диапазон рабочих температур: До 50 °C, что особенно важно для работы в жарких серверных комнатах без кондиционирования [citation:1].

Важные замечания по эксплуатации

• Профессиональная установка: ИБП имеет значительный вес (10.9 кг) и требует профессионального монтажа, так как использует клеммное подключение входной сети [citation:1].
• Рекомендуемое расположение: Устройство рекомендуется размещать в серверных комнатах, электрощитовых или других технических помещениях.
• Отсутствие встроенных батарей: ИБП поставляется без встроенных аккумуляторов. Для его работы необходимо подключение внешних батарейных модулей, которые приобретаются отдельно [citation:1][citation:5].
• Карты мониторинга: Для организации удаленного управления и мониторинга по сети требуется приобрести опциональные карты расширения (Mini SNMP IPv6) [citation:4].
• Гарантия: Производитель предоставляет 24 месяца гарантии на оборудование [citation:3].

Комплектация

Стандартный комплект поставки Delta Electronics Amplon RT 5 (UPS502R2RT2N035) включает [citation:4]:

• Источник бесперебойного питания Delta RT-5K — 1 шт.
• Крепления для монтажа в 19-дюймовую стойку (Bracket Ear) — 1 комплект.
• Подставки для напольной (Tower) установки — 1 комплект.
• Кабель USB — 1 шт.
• Кабель параллельной связи (Parallel Cable) — 1 шт.
• Кабель батарей (Battery Cable) — 1 шт.
• Съемные клеммные блоки (Pluggable Terminal) — 4 шт.
• Наконечники для кабеля (Cord End Terminal) — 9 шт.
• Винты для фиксации батарейного кабеля — 1 комплект.
• Руководство пользователя — 1 шт.

Примечание: Аккумуляторные батареи, внешние батарейные модули и карты расширения (SNMP, Modbus) не входят в стандартную комплектацию и приобретаются отдельно [citation:1][citation:5].

Аксессуары и опции

Для расширения функциональности ИБП доступны следующие аксессуары:

• Внешние батарейные модули (External Battery Cabinets): Для увеличения времени автономной работы (до 6 модулей) [citation:1][citation:4].
• Mini SNMP IPv6 карта: Для удаленного мониторинга и управления через веб-интерфейс и SNMP, а также интеграции с системами мониторинга [citation:4].
• Mini Relay I/O карта: Для расширения возможностей внешней сигнализации [citation:4].
• Mini MODBUS карта: Для интеграции в системы промышленной автоматизации [citation:4].
• Распределительный блок питания (PDB): Для удобного подключения нагрузки с использованием розеток IEC [citation:8].
• Сменные батарейные модули: Для замены вышедших из строя батарей.

Область применения

Благодаря онлайн-топологии, высокой мощности (5000 Вт), коэффициенту мощности PF=1 и чистой синусоиде на выходе, Delta Amplon RT 5 идеально подходит для защиты широкого спектра оборудования:

• Центры обработки данных (ЦОД) и серверные комнаты: Обеспечение бесперебойного питания критических бизнес-приложений, баз данных и виртуальных сред [citation:3][citation:5].
• Серверы и серверные стойки: Питание мощных серверных систем и оборудования для виртуализации [citation:3].
• Системы хранения данных (NAS, SAN): Защита массивов данных от повреждения при аварийном отключении [citation:5].
• Сетевое оборудование: Коммутаторы, маршрутизаторы, межсетевые экраны [citation:3].
• Телекоммуникационное оборудование и узлы связи: Обеспечение непрерывности связи [citation:3].
• Промышленные контроллеры и АСУ ТП: Обеспечение стабильности производственных процессов [citation:3].
• Медицинское оборудование: Защита диагностической аппаратуры и систем жизнеобеспечения.
• Банковское оборудование и процессинговые центры: Защита финансовых операций.
