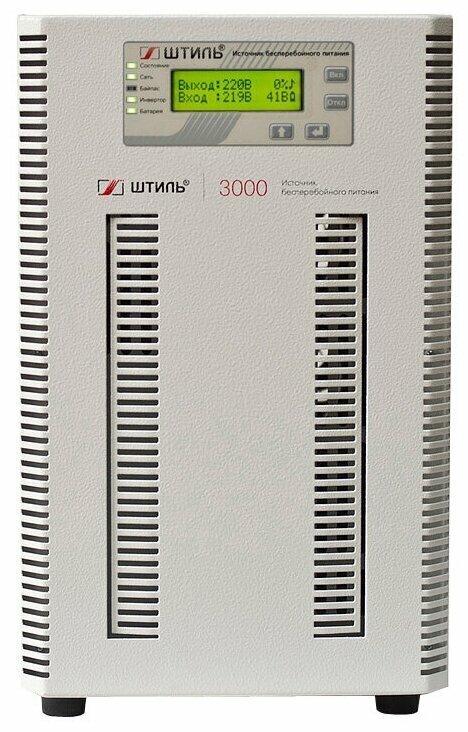

ИБП с двойным преобразованием Штиль ST1103L 2700 Вт

ИБП с двойным преобразованием Штиль ST1103L — профессиональный онлайн-источник 3 кВА с внешними батареями

Штиль ST1103L — это источник бесперебойного питания с технологией двойного преобразования (on-line), представляющий собой современное и надёжное решение для защиты критически важного оборудования мощностью до 3000 ВА / 2700 Вт [citation:1][citation:2][citation:3]. Модель разработана и производится в России группой компаний «Штиль» и предназначена для серверных, компьютерных залов, телекоммуникационных центров, систем безопасности и автоматизации [citation:6]. Устройство имеет напольное исполнение, не содержит встроенных аккумуляторов и рассчитано на подключение внешних батарейных блоков, что позволяет гибко настраивать время автономной работы [citation:1][citation:2][citation:4].

Основные характеристики

• Производитель: Штиль (Россия) [citation:1][citation:6]
• Модель: ST1103L
• Номинальная мощность: 3000 ВА / 2700 Вт (коэффициент мощности 0.9) [citation:1][citation:2][citation:4]
• Топология: On-line с двойным преобразованием (VFI) [citation:1][citation:2][citation:5]
• Форм-фактор: Напольный (Tower) [citation:1][citation:2][citation:3]
• Выходные разъемы: 2 x EURO F-type с заземлением + 3 x IEC 320 C13 + 1 x IEC 320 C19 [citation:2][citation:3][citation:4]
• Цвет корпуса: Черный / серый
• Габариты (ВxШxГ): 346 x 210 x 443 мм [citation:3][citation:4][citation:5]
• Вес нетто: 12–14 кг (без АКБ) [citation:2][citation:5][citation:8]

Назначение

ИБП Штиль ST1103L разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность, надежность и чистота выходного сигнала [citation:1][citation:2][citation:5]. Устройство оптимизировано для следующих задач:

• Защита серверного и сетевого оборудования: питание серверов, рабочих станций, коммутаторов и систем хранения данных в серверных комнатах и офисах [citation:2][citation:6][citation:8].
• Питание телекоммуникационного оборудования и систем видеонаблюдения: обеспечение бесперебойной работы активного сетевого оборудования, камер и систем безопасности [citation:2][citation:5][citation:6].
• Интеграция в системы автоматизации (АСУ ТП): защита контрольно-измерительных приборов и устройств управления [citation:6].
• Системы отопления и бытовая техника: защита газовых котлов, насосов и другой бытовой электроники [citation:2][citation:5].
• Создание систем с длительным временем автономии: устройство не имеет встроенных батарей и предназначено для подключения внешних аккумуляторов, что позволяет гибко настраивать время резервирования под конкретные требования заказчика [citation:1][citation:2][citation:6].

Возможности

• Технология двойного преобразования (on-line): обеспечивает идеальную синусоиду на выходе, полную изоляцию нагрузки от всех проблем входной сети и мгновенный переход на батареи без разрыва [citation:1][citation:2].
• Широкий диапазон стабилизации: устройство стабилизирует выходное напряжение в диапазоне входного напряжения 90-295 В (с точностью ±2%) без перехода на питание от АКБ, что продлевает срок службы батарей [citation:1][citation:2][citation:3].
• Высокая эффективность: КПД достигает 95% в режиме on-line и 99% в энергосберегающем режиме «ECO» и при работе через байпас, что снижает потери электроэнергии [citation:1][citation:2][citation:6].
• Гибкая конфигурация батарей: ИБП поставляется без внутренних аккумуляторов и предназначен для подключения внешних батарей с номинальным напряжением 96 В. Встроенное зарядное устройство имеет ток 2 А [citation:2][citation:4][citation:8].
• Сегментация нагрузки: выходные разъемы разделены на основные и неприоритетные. При снижении заряда АБ до заданного уровня происходит автоматическое отключение неприоритетных разъемов, продлевая питание критически важного оборудования [citation:6].
• "Холодный старт" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети [citation:1][citation:2][citation:5].
• Автоматический байпас (BYPASS): обеспечивает возможность обслуживания ИБП без отключения нагрузки или переключение на питание от сети при перегрузке или неисправности [citation:1][citation:2][citation:5].
• Совместимость с генераторами: благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ИБП отлично функционирует в связке с дизельгенераторными установками [citation:1][citation:2][citation:6].
• Программируемые параметры: пользователь может настраивать выходное напряжение (220/230/240 В), уровень отключения неприоритетной нагрузки, режимы работы и другие параметры через меню [citation:6][citation:8].

Особенности

• Российское производство: ИБП разработан и производится группой компаний «Штиль», имеющей собственную производственную базу и многолетний опыт в сфере систем электропитания [citation:3][citation:6].
• Информативный ЖК-дисплей: отображает все основные параметры: входное и выходное напряжение, частоту, процент загрузки, мощность, состояние батарей, прогнозируемое время автономной работы и аварийные сообщения [citation:1][citation:2][citation:6].
• Расширенные возможности мониторинга:
  • Два слота для опциональных плат расширения с интерфейсами: RS-232, RS-485 (Modbus RTU / Штиль), USB, mini-USB, Ethernet (Web / SNMP / NTP / Modbus TCP / Штиль) и «сухие» контакты [citation:1][citation:2][citation:6].
  • Поддержка программного обеспечения Shtyl Device Manager (SDM) для мониторинга через веб-браузер [citation:1][citation:2].
• Интеллектуальное управление батареями: термокомпенсация заряда, интеллектуальный алгоритм заряда, защита от глубокого разряда (отключение при разряде на 80-85%), тестирование АБ (10 сек, на заданное время, до полного разряда), прогнозирование времени автономной работы и уведомление об износе АБ [citation:1][citation:2][citation:4].
• Многоуровневая система защиты: электронная защита от перегрузки, короткого замыкания, внутреннего перегрева, импульсных перенапряжений и высокочастотных помех [citation:1][citation:2][citation:4].
• Адаптивная система охлаждения: два малошумных вентилятора с автоматической регулировкой скорости вращения увеличивают срок службы системы охлаждения и снижают уровень шума [citation:1][citation:2].
• Самодиагностика: автоматическая диагностика при запуске и во время работы для контроля состояния устройства [citation:2][citation:5][citation:6].
• Плавный пуск: исключает броски тока при включении нагрузки [citation:1][citation:2][citation:5].
• Длительный срок службы: заявленный производителем срок службы составляет не менее 10 лет [citation:1][citation:2][citation:6].
• Гарантия производителя: 2 года [citation:1][citation:2][citation:3].
• Важное примечание о комплектации: В базовую комплектацию входят кабели для подключения (сетевой шнур Schuko-C19, кабель нагрузки C14-C13, интерфейсный кабель RS-232), но батарейные модули и платы расширения интерфейсов приобретаются отдельно [citation:2][citation:5]. Для подключения внешних батарей при самостоятельной сборке требуется специальный батарейный кабель TD50A, который также приобретается отдельно [citation:2].

Технические характеристики

Электрические параметры

• Номинальное входное/выходное напряжение: 220/230/240 В (однофазное, настраивается) [citation:6][citation:8]
• Предельный диапазон входного напряжения: 90 – 295 В [citation:1][citation:2][citation:3]
• Рабочий диапазон входного напряжения (без перехода на АБ): 90–295 В [citation:1][citation:2]
• Входная частота: 45 – 65 Гц [citation:1][citation:8]
• Выходная мощность (полная/активная): 3000 ВА / 2700 Вт [citation:1][citation:2][citation:4]
• Точность стабилизации выходного напряжения: ±2% [citation:1][citation:2][citation:3]
• Форма выходного сигнала: Чистая синусоида [citation:1][citation:2][citation:5]
• Коэффициент нелинейных искажений выходного напряжения: до 2,5% при линейной нагрузке [citation:1][citation:2][citation:6]
• Выходные разъемы с батарейной поддержкой: 2 x EURO + 3 x IEC 320 C13 + 1 x IEC 320 C19 [citation:2][citation:3][citation:4]
• Входной разъем: IEC 320 C20 [citation:1][citation:2]
• Выходной коэффициент мощности: 0.9 [citation:1][citation:2][citation:6]
• Входной коэффициент мощности: 0,99 [citation:1][citation:2][citation:6]
• КПД в режиме online: 95% [citation:1][citation:2][citation:6]
• КПД в режиме ECO / байпас: 99% [citation:1][citation:2][citation:6]
• Время переключения на батареи: 0 мс [citation:1][citation:2]
• Пик-фактор (Crest factor): 3:1 [citation:1]
• Автоматический байпас: Встроенный электронный [citation:1][citation:2][citation:5]

Время работы от батарей

ИБП поставляется без встроенных батарей и предназначен для подключения внешнего аккумуляторного банка напряжением 96 В. Время автономной работы зависит от емкости подключенных батарей и нагрузки [citation:2][citation:8].

Примерное время работы с различной емкостью АБ [citation:8]:

• С батареями 9 Ач (при 50%/100% нагрузке): 14 / 5 минут
• С батареями 18 Ач (при 50%/100% нагрузке): 33 / 10 минут
• С батареями 26 Ач (при 50%/100% нагрузке): 43 / 20 минут
• С батареями 33 Ач (при 50%/100% нагрузке): 65 / 22 минуты
• С батареями 40 Ач (при 50%/100% нагрузке): 75 / 33 минуты

Батареи и зарядка

• Наличие встроенных батарей: Нет [citation:2][citation:3][citation:4]
• Номинальное напряжение АБ: 96 В (8 последовательно соединенных АКБ 12 В) [citation:1][citation:4][citation:8]
• Максимальный ток заряда: 2 А [citation:2][citation:4][citation:8]
• Возможность подключения внешних батарейных блоков: Да (батарейные модули или стеллажи) [citation:2][citation:6]
• Функции управления АБ: интеллектуальный заряд (циклический/буферный), термокомпенсация, защита от глубокого разряда, тестирование АБ, прогнозирование времени автономной работы, уведомление об износе [citation:1][citation:2][citation:6]

Интерфейсы и управление

• Дисплей: Многофункциональный ЖК-дисплей с подсветкой [citation:1][citation:2][citation:3]
• Световая индикация: Пять светодиодных индикаторов («Состояние», «Сеть», «Байпас», «Инвертор», «Батарея») [citation:1][citation:2]
• Слоты для опциональных плат расширения: 2 слота (RS-232, RS-485, USB, Ethernet, «сухие» контакты и др.) [citation:1][citation:2][citation:6]
• Звуковая сигнализация: Да (сигнал перехода на батареи, сигнал низкого заряда, сигнал неисправности) [citation:6]
• Программное обеспечение: Shtyl Device Manager (SDM) [citation:1][citation:2]
• Кнопки управления: 4 функциональные клавиши для навигации по меню и настроек [citation:1][citation:2]

Физические характеристики и условия эксплуатации

• Форм-фактор: Напольный (Tower) [citation:1][citation:2][citation:3]
• Габариты (В x Ш x Г): 346 x 210 x 443 мм [citation:3][citation:4][citation:5]
• Вес (нетто): 12–14 кг (без АКБ) [citation:2][citation:5][citation:8]
• Уровень шума: малошумные вентиляторы с адаптивной скоростью [citation:1][citation:2]
• Рабочая температура: от +5 до +40 °C [citation:4][citation:5][citation:8]
• Температура хранения: от -40 до +40 °C [citation:5][citation:8]
• Относительная влажность при работе: до 95% (без конденсации) [citation:5]
• Класс защиты: IP20 [citation:1][citation:4]
• Срок службы: не менее 10 лет [citation:1][citation:2][citation:6]
• Гарантия производителя: 2 года [citation:1][citation:2][citation:3]

Комплект поставки

В стандартную комплектацию Штиль ST1103L входят: ИБП, кабель для подключения к сети (сетевой шнур Schuko - C19 1,8 м), кабель для подключения нагрузки (C14 - C13 1,5 м), интерфейсный кабель RS-232, руководство по эксплуатации [citation:5]. Батарейные модули и платы расширения интерфейсов приобретаются отдельно [citation:2][citation:9].

Опции и аксессуары

• Батарейные модули: BMT-96-09, BMT-96-18 и др. [citation:1][citation:9]
• Платы расширения интерфейсов: IC-SNMP/WEB, IC-SNMP/mini-USB, IC-Modbus/Dry contacts, IC-RS232/Dry contacts и др. [citation:8][citation:9]
• Батарейный кабель TD50A: для подключения внешних батарей при самостоятельной сборке (не входит в комплект) [citation:2].

Достоинства на основе технических характеристик

• Максимальный уровень защиты (On-Line VFI): технология двойного преобразования обеспечивает наилучшее качество электропитания с идеальной синусоидой и полной изоляцией от сети [citation:1][citation:2].
• Гибкость в масштабировании времени автономии: отсутствие встроенных батарей и возможность подключения внешних батарейных блоков позволяют создавать системы с требуемым временем резервирования от нескольких минут до нескольких часов [citation:2][citation:6][citation:8].
• Широкий диапазон входного напряжения: стабилизация от 90 до 295 В без перехода на батареи, что критически важно для нестабильных сетей [citation:1][citation:2][citation:3].
• Высокая эффективность и энергосбережение: КПД 95% в онлайн-режиме и 99% в режиме ECO снижают эксплуатационные расходы [citation:1][citation:2][citation:6].
• Информативный ЖК-дисплей: полный контроль всех параметров работы ИБП без подключения к ПК [citation:1][citation:2][citation:6].
• Широкие возможности удаленного мониторинга: поддержка различных протоколов и ПО для интеграции в системы управления [citation:1][citation:2][citation:6].
• Сегментация нагрузки: функция приоритетного отключения некритичных потребителей для продления питания важного оборудования [citation:6].
• Совместимость с генераторами: надежная работа в связке с дизель-генераторными установками [citation:1][citation:2][citation:6].
• Интеллектуальное управление батареями: полный набор функций для продления срока службы АБ и точного прогнозирования времени работы [citation:1][citation:2][citation:6].
• Российское производство и длительная гарантия: гарантия 2 года и срок службы 10 лет подтверждают высокое качество и надежность устройства [citation:1][citation:2][citation:6].
• Богатая комплектация кабелями: в отличие от многих производителей, в комплект входят все необходимые кабели для подключения к сети и нагрузке [citation:5].

Где применяется Штиль ST1103L

• Серверные комнаты и малые ЦОД [citation:6]
• Оборудование телекоммуникаций и связи [citation:6][citation:8]
• ИТ-инфраструктура предприятий и офисов [citation:2][citation:5]
• Системы видеонаблюдения и безопасности [citation:2][citation:5][citation:6]
• Контрольно-измерительные приборы и АСУ ТП [citation:6]
• Отопительное и котельное оборудование [citation:2][citation:5]
• Торговое и банковское оборудование [citation:2]
