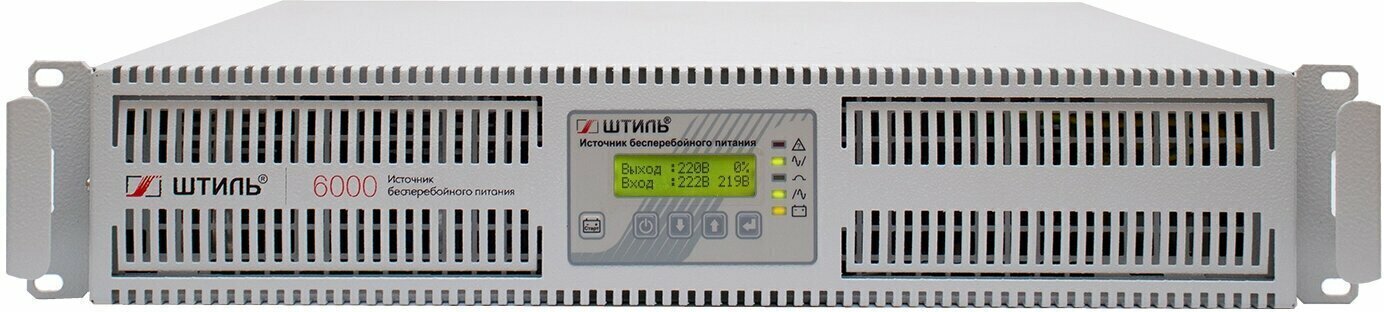

ИБП с двойным преобразованием Штиль SR1106L серый 5400 Вт

ИБП с двойным преобразованием Штиль SR1106L — профессиональный онлайн-источник 6 кВА для серверных стоек и ЦОД

Штиль SR1106L (серый, 5400 Вт / 6000 ВА) — это источник бесперебойного питания с технологией двойного преобразования (on-line), представляющий собой мощное и надёжное решение для обеспечения бесперебойным питанием критически важного оборудования суммарной мощностью до 6 кВА / 5,4 кВт [citation:1][citation:2]. Модель разработана и производится в России группой компаний «Штиль» и предназначена для защиты серверных, центров обработки данных (ЦОД), телекоммуникационных узлов, медицинских диагностических аппаратов, конвейерного и станочного оборудования, а также систем безопасности и аварийного освещения [citation:4][citation:6]. Устройство выполнено в универсальном форм-факторе высотой 2U для монтажа в 19-дюймовую стойку, обеспечивает идеальную синусоиду на выходе и не содержит встроенных аккумуляторов, что позволяет гибко настраивать время автономной работы за счёт подключения внешних батарейных блоков [citation:2][citation:5].

Основные характеристики

• Производитель: Штиль (Россия) [citation:4][citation:5]
• Модель: SR1106L
• Номинальная мощность (полная/активная): 6000 ВА / 5400 Вт [citation:1][citation:3]
• Топология: On-line с двойным преобразованием (VFI) [citation:4][citation:5]
• Форм-фактор: Стоечное исполнение 19", 2U [citation:3][citation:5]
• Выходные разъемы: 3 x IEC 320 C13 + клеммные колодки (L, N, PE) [citation:2][citation:4]
• Цвет корпуса: Серый
• Габариты (ВxШxГ): 89 x 483 x 549 мм [citation:3][citation:5]
• Вес нетто: 16–16,4 кг [citation:2][citation:5]

Назначение

ИБП Штиль SR1106L разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность, надежность и чистота выходного сигнала [citation:4][citation:6]. Устройство оптимизировано для следующих задач:

• Защита серверного и сетевого оборудования: питание серверов, центров обработки данных (ЦОД), телекоммуникационного оборудования и систем связи [citation:4][citation:5].
• Питание медицинского и промышленного оборудования: защита диагностических медицинских аппаратов, конвейерного и станочного оборудования [citation:4][citation:6].
• Системы безопасности и аварийного освещения: гарантия непрерывной работы систем сигнализации, видеонаблюдения и аварийного освещения [citation:4][citation:5].
• Интеграция в системы мониторинга: благодаря наличию двух слотов для опциональных плат расширения, устройство легко интегрируется в ИТ-инфраструктуру для удаленного мониторинга и управления через ПО Shtyl Device Manager (SDM) [citation:2][citation:4].
• Создание систем с длительным временем автономии: устройство не имеет встроенных батарей и предназначено для подключения внешних аккумуляторов, что позволяет гибко настраивать время резервирования под конкретные требования заказчика [citation:2][citation:5].
• Совместимость с генераторами: благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ИБП отлично функционирует в связке с дизельгенераторными установками [citation:4][citation:6].

Возможности

• Технология двойного преобразования (on-line): обеспечивает идеальную синусоиду на выходе с искажениями менее 2% (при линейной нагрузке), полную изоляцию нагрузки от всех проблем входной сети и мгновенный переход на батареи без разрыва (0 мс) [citation:4][citation:6].
• Широкий диапазон стабилизации: устройство стабилизирует выходное напряжение в диапазоне входного напряжения 90-310 В (с точностью ±2%) без перехода на питание от АКБ, что продлевает срок службы батарей и позволяет работать в нестабильных сетях [citation:2][citation:4].
• Высокая эффективность: КПД достигает 95% в режиме on-line и 99% в энергосберегающем режиме «ECO» и при работе через байпас, что снижает потери электроэнергии [citation:4][citation:6].
• Выходной коэффициент мощности (0.9): позволяет эффективно использовать полную мощность ИБП для современного оборудования [citation:2][citation:5].
• Входной коэффициент мощности (0.99): минимизирует реактивную нагрузку на электросеть [citation:2][citation:4].
• Гибкая конфигурация батарей: ИБП поставляется без внутренних аккумуляторов и предназначен для подключения внешних батарей с номинальным напряжением 192 В [citation:2][citation:5]. Встроенное зарядное устройство имеет регулируемый ток от 1 до 4 А [citation:4][citation:5].
• "Холодный старт" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети [citation:2][citation:6].
• Автоматический байпас (BYPASS): обеспечивает возможность обслуживания ИБП без отключения нагрузки или переключение на питание от сети при перегрузке или неисправности [citation:2][citation:4].
• Удаленное аварийное отключение (EPO): разъем для интеграции в центральную систему безопасности объекта [citation:4][citation:7].

Особенности

• Российское производство: ИБП разработан и производится группой компаний «Штиль», имеющей собственную производственную базу и многолетний опыт в сфере систем электропитания [citation:4][citation:5].
• Компактный корпус высотой 2U: возможность установки в 19-дюймовую стойку, что экономит место в серверном помещении [citation:3][citation:5].
• Информативный ЖК-дисплей: отображает все основные параметры: входное и выходное напряжение, процент загрузки, мощность, состояние батарей и аварийные сообщения [citation:2][citation:4]. Управление осуществляется четырьмя функциональными клавишами [citation:2][citation:6].
• Расширенные возможности мониторинга:
  • Два слота для опциональных плат расширения с интерфейсами: RS-232, RS-485 (Modbus RTU / Штиль), USB и mini-USB, Ethernet (Web / SNMP / NTP / Modbus TCP / Штиль) и «сухие» контакты [citation:2][citation:4].
  • Поддержка программного обеспечения Shtyl Device Manager (SDM) для мониторинга через веб-браузер [citation:2][citation:4].
• Интеллектуальное управление батареями: термокомпенсация заряда, защита от глубокого разряда (отключение при разряде на 80-85%), тестирование АБ (10 сек, на заданное время, до полного разряда), прогнозирование времени автономной работы и уведомление об износе АБ [citation:2][citation:4].
• Многоуровневая система защиты: электронная защита от перегрузки, короткого замыкания, внутреннего перегрева, импульсных перенапряжений и высокочастотных помех [citation:2][citation:6].
• Адаптивная система охлаждения: два малошумных вентилятора с автоматической регулировкой скорости вращения увеличивают срок службы системы охлаждения и снижают уровень шума до 45 дБА [citation:2][citation:5].
• Самодиагностика: автоматическая диагностика при запуске и во время работы для контроля состояния устройства [citation:2][citation:6].
• Плавный пуск: исключает броски тока при включении нагрузки [citation:2][citation:6].
• Длительный срок службы: заявленный производителем срок службы составляет не менее 10 лет, наработка на отказ – 100 000 часов [citation:3][citation:4].
• Гарантия производителя: 2 года [citation:3][citation:7].
• Важное примечание о комплектации: ИБП поставляется без встроенных аккумуляторов. В базовую комплектацию входит кабель нагрузки "C14 - C13" 1,5 м и инструкция по эксплуатации [citation:8]. Батарейные модули (например, BMR-192-09) и платы расширения интерфейсов приобретаются отдельно [citation:2][citation:4]. Подключение к сети осуществляется через клеммные колодки [citation:2][citation:4].

Технические характеристики

Электрические параметры

• Номинальное входное/выходное напряжение: 220/230/240 В (однофазное, настраивается) [citation:3][citation:6]
• Предельный диапазон входного напряжения: 90 – 310 В [citation:4][citation:5]
• Рабочий диапазон входного напряжения (без перехода на АБ): 165-310 В (при 100% нагрузке), 135-310 В (при 80% нагрузке), 90-310 В (при 60% нагрузке) [citation:4][citation:5]
• Входная частота: 45 – 65 Гц [citation:3]
• Выходная мощность (полная/активная): 6000 ВА / 5400 Вт [citation:1][citation:3]
• Выходной коэффициент мощности: 0.9 [citation:2][citation:5]
• Входной коэффициент мощности: 0.99 [citation:2][citation:4]
• Точность стабилизации выходного напряжения: ±2% [citation:3][citation:4]
• Форма выходного сигнала: Чистая синусоида [citation:3][citation:6]
• Коэффициент нелинейных искажений выходного напряжения: <2% при линейной нагрузке, <4% при нелинейной нагрузке [citation:4][citation:6]
• Выходные разъемы с батарейной поддержкой: 3 x IEC 320 C13 + клеммные колодки (L, N, PE) [citation:2][citation:4]
• Входной разъем: клеммные колодки (L, N, PE) [citation:2][citation:4]
• КПД в режиме on-line: 95% [citation:4][citation:6]
• КПД в режиме ECO / байпас: 99% [citation:4][citation:6]
• Время переключения на батареи: 0 мс [citation:4][citation:6]
• Пик-фактор (Crest factor): 3:1 [citation:4][citation:6]

Время работы от батарей

ИБП поставляется без встроенных батарей и предназначен для подключения внешнего аккумуляторного банка напряжением 192 В. Время автономной работы зависит от емкости подключенных батарей и нагрузки [citation:2].

Примерное время работы с батарейными модулями BMR-192-09 (емкость 9 Ач) [citation:2]:

• С 1 модулем (при 100% нагрузке): 5 минут
• С 2 модулями (при 100% нагрузке): 13 минут
• С 3 модулями (при 100% нагрузке): 22 минуты
• С 6 модулями (при 100% нагрузке): 50 минут

Батареи и зарядка

• Наличие встроенных батарей: Нет [citation:5][citation:8]
• Номинальное напряжение АБ: 192 В (16 последовательно соединенных АКБ 12 В) [citation:2][citation:5]
• Номинальный ток заряда встроенного ЗУ: от 1 до 4 А (регулируется с шагом 0,5 А) [citation:4][citation:5]
• Возможность подключения внешних батарейных блоков: Да, до 6 шт. (батарейные модули BMR-192-09, BMR-192-12 и др.) [citation:2][citation:5]
• Функционал управления АБ: определение остаточной ёмкости, тесты, защита от глубокого разряда, термокомпенсация заряда [citation:2][citation:4]
• Срок службы АБ: до 7 лет (в зависимости от условий эксплуатации) [citation:4][citation:5]

Интерфейсы и управление

• Дисплей: Многофункциональный ЖК-дисплей с подсветкой [citation:2][citation:4]
• Световая индикация: Пять светодиодных индикаторов («Состояние», «Сеть», «Байпас», «Инвертор», «Батарея») [citation:2][citation:4]
• Слоты для опциональных плат расширения: 2 слота (RS-232, RS-485, USB, Ethernet, «сухие» контакты и др.) [citation:2][citation:4]
• Порт аварийного отключения (EPO): Да (разъемный клеммник под винт) [citation:4][citation:7]
• Звуковая сигнализация: Да (сигнал перехода на батареи, низкого заряда, неисправности) [citation:4][citation:7]
• Программное обеспечение: Shtyl Device Manager (SDM) [citation:2][citation:4]

Физические характеристики и условия эксплуатации

• Форм-фактор: Стоечный (Rackmount), 2U / Напольный (с опциональной подставкой) [citation:3][citation:5]
• Габариты (В x Ш x Г): 89 x 483 x 549 мм [citation:3][citation:5]
• Вес (нетто): 16–16,4 кг [citation:2][citation:5]
• Уровень шума: < 45 дБ(А) [citation:3][citation:8]
• Рабочая температура: от +5 до +40 °C [citation:3][citation:4]
• Температура хранения: от -40 до +40 °C [citation:4][citation:6]
• Относительная влажность при работе: до 95% (без конденсации) [citation:4][citation:6]
• Класс защиты: IP20 [citation:3][citation:4]
• Срок службы: не менее 10 лет [citation:3][citation:4]
• Наработка на отказ (MTBF): 100 000 часов [citation:3][citation:4]
• Гарантия производителя: 2 года [citation:3][citation:7]

Комплект поставки

В стандартную комплектацию Штиль SR1106L входят: ИБП, кабель нагрузки "C14 - C13" 1,5 м - 1шт, инструкция по эксплуатации [citation:8]. Батарейные модули, платы расширения интерфейсов и кабели для подключения к сети (клеммное соединение) приобретаются отдельно [citation:2][citation:4].

Опции и аксессуары

• Батарейные модули: BMR-192-09, BMR-192-09-С, BMR-192-12, BMR-192-12-С [citation:2][citation:5].
• Платы расширения интерфейсов: IC-SNMP/WEB, IC-RS232/Dry Contacts, IC-MODBUS/Dry contacts и др. [citation:2][citation:4].
• Подставка для напольной установки.

Достоинства на основе технических характеристик

• Максимальный уровень защиты (On-Line VFI): технология двойного преобразования обеспечивает наилучшее качество электропитания с идеальной синусоидой, нулевым временем переключения и полной изоляцией от сети [citation:4][citation:6].
• Гибкость в масштабировании времени автономии: отсутствие встроенных батарей и возможность подключения внешних батарейных блоков позволяют создавать системы с требуемым временем резервирования от нескольких минут до нескольких часов (до 9,5 ч при 100% нагрузке с внешним ЗУ) [citation:2][citation:6].
• Широкий диапазон входного напряжения: стабилизация от 90 до 310 В без перехода на батареи, что критически важно для нестабильных сетей [citation:4][citation:6].
• Высокая эффективность и энергосбережение: КПД 95% в онлайн-режиме и 99% в режиме ECO снижают эксплуатационные расходы [citation:4][citation:6].
• Информативный ЖК-дисплей: полный контроль всех параметров работы ИБП без подключения к ПК [citation:2][citation:4].
• Широкие возможности удаленного мониторинга: поддержка различных протоколов и ПО для интеграции в системы управления [citation:2][citation:4].
• Совместимость с генераторами: надежная работа в связке с дизель-генераторными установками [citation:4][citation:6].
• Интеллектуальное управление батареями: полный набор функций для продления срока службы АБ и точного прогнозирования времени работы [citation:2][citation:4].
• Российское производство и длительная гарантия: гарантия 2 года и срок службы 10 лет подтверждают высокое качество и надежность устройства [citation:3][citation:4].

Где применяется Штиль SR1106L

• Серверные комнаты и центры обработки данных (ЦОД) [citation:4][citation:5].
• Оборудование телекоммуникаций и связи [citation:4][citation:5].
• ИТ-инфраструктура предприятий [citation:4][citation:5].
• Медицинское и лабораторное оборудование [citation:4][citation:6].
• Промышленное оборудование и АСУ ТП [citation:4][citation:6].
• Системы видеонаблюдения и безопасности [citation:4][citation:5].
• Конвейерное и станочное оборудование [citation:4][citation:6].
