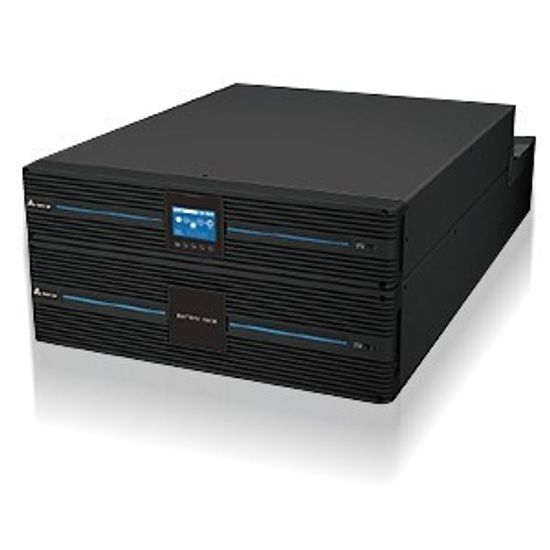

ИБП Delta Amplon RT 6kVA (UPS602R2RT2N035)

ИБП Delta Amplon RT 6kVA (UPS602R2RT2N035) — профессиональный онлайн-источник питания для ЦОД и серверных

Delta Amplon RT 6kVA (UPS602R2RT2N035) — это высокопроизводительный источник бесперебойного питания (ИБП) с технологией двойного преобразования (On-line), обеспечивающий максимальную защиту подключенного оборудования от всех видов нарушений электросети. Модель выполнена в универсальном корпусе высотой 2U, который можно монтировать в 19-дюймовую стойку или устанавливать на пол, что обеспечивает гибкость размещения в серверных комнатах и небольших ЦОД. Уникальной особенностью данной модели является выходной коэффициент мощности PF=1, что означает способность отдавать полную мощность 6000 ВА в виде активной мощности 6000 Вт — критически важное преимущество для современного оборудования с активной коррекцией коэффициента мощности (PFC) [7].

Важно отметить: Данный ИБП поставляется без встроенных аккумуляторов (Extended Runtime Model). Для его работы необходимо подключение внешних батарейных модулей (External Battery Cabinets), которые приобретаются отдельно. Это позволяет гибко настраивать время автономной работы под конкретные требования заказчика [7] [3].

Основные характеристики

• Тип: Онлайн ИБП с двойным преобразованием (Double Conversion Online) — полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [2].
• Полная мощность: 6000 ВА [7].
• Активная мощность: 6000 Вт (ватт) — выходной коэффициент мощности PF=1 [7].
• Форма выходного сигнала: Чистая синусоида (Pure Sine Wave) — обеспечивает корректную работу любого оборудования, включая серверы с активной коррекцией коэффициента мощности (PFC) [2].
• Время переключения на батареи: 0 мс (нулевое время — Online топология) [1].
• КПД в режиме on-line: до 95.5% [7].
• КПД в режиме ECO: до 99% — энергосберегающий режим для снижения эксплуатационных расходов [7].
• Интерфейсы управления: USB, RS-232, RS-485, слот расширения MINI (для SNMP-карты, Modbus-карты, карты релейных выходов), порт аварийного отключения (REPO/ROO), 4 сухих контакта, 2 параллельных порта [7].
• Дисплей: Поворотный многофункциональный ЖК-дисплей с многоязычным интерфейсом для интуитивного мониторинга и управления [2].
• Форм-фактор: Rack/Tower 2U, в комплекте с креплениями для монтажа в 19-дюймовую стойку [7].
• Габариты (Ш x Г x В): 440 x 430 x 88.2 мм [7].
• Вес: 10.9 кг [7].
• Уровень шума: 48 дБ [2].
• Гарантия производителя: 3 года [8].

Технические параметры

Входные характеристики

• Номинальное входное напряжение: 200/208/220/230/240 В (настраивается пользователем) [7].
• Диапазон входного напряжения (без перехода на АКБ):
  • 100–280 В — одна фаза, 2 провода плюс заземление [7].
  • 100–175 В — с линейным понижением номинальной мощности при нагрузке 50–100% [7].
• Частота входного напряжения: 40–70 Гц (автоматическое определение) [7].
• Входной коэффициент мощности: >0.99 — активная коррекция коэффициента мощности (PFC) [7].
• Коэффициент нелинейных искажений тока (iTHD): <3% [7].
• Входной разъем: Клеммный блок (Hardwire Terminal Block) — для профессионального монтажа [7].
• Совместимость с генератором: Да [2].

Выходные характеристики

• Номинальное выходное напряжение: 200/208/220/230/240 В (настраивается пользователем) [7].
• Точность стабилизации напряжения (от батарей): ±1% [7].
• Частота выходного напряжения (от батарей): 50/60 Гц ±0.05% [7].
• Коэффициент нелинейных искажений (THD): <2% при линейной нагрузке, <5% при нелинейной нагрузке [7].
• Количество выходных розеток:
  • Клеммный блок для подключения нагрузки [7].
  • Возможность использования внешнего распределительного блока питания (PDB) с розетками IEC [1].
• Встроенный байпас: Автоматический и ручной [7].
• Режим параллельной работы: Поддержка параллельной работы до 4 устройств (1+1, N+1, увеличение мощности) [4].

Перегрузочная способность

• Режим от сети / от батарей:
  • ≤ 105% нагрузки — непрерывная работа [7].
  • 106–125% нагрузки — 5 минут [7].
  • 126–150% нагрузки — 1 минута [7].
  • >150% нагрузки — 500 миллисекунд [7].

Параметры аккумуляторной батареи

• Наличие встроенных АКБ: Нет — ИБП поставляется без встроенных аккумуляторов (Extended Runtime Model) [7].
• Напряжение батарейного массива: 192–264 В пост. тока (настраивается) [7].
• Максимальный ток заряда: до 8 А [7].
• Расширение времени автономной работы: Подключение внешних батарейных модулей (External Battery Cabinets) [7].
• Гибкость настройки батарей: Возможность перенастройки количества батарей через меню (16 или 20 батарей) [7].
• Холодный старт: Да — возможность включения ИБП без внешнего сетевого питания [1].
• Интеллектуальное управление АКБ: Калибровка ёмкости, тесты, защита от глубокого разряда, прогнозирование времени автономии [4].

Время автономной работы с внешними батарейными модулями

Для батарей GES161B107035 – 16 батарей – 7 А·ч, мин :

• Нагрузка 6000 Вт: 1 модуль — 3 мин, 2 модуля — 10.5 мин, 3 модуля — 20 мин, 4 модуля — 28 мин, 5 модулей — 40 мин, 6 модулей — 48 мин.
• Нагрузка 3000 Вт: 1 модуль — 11 мин, 2 модуля — 29 мин, 3 модуля — 45 мин, 4 модуля — 80 мин, 5 модулей — 115 мин, 6 модулей — 125 мин.
• Нагрузка 1000 Вт: 1 модуль — 50 мин, 2 модуля — 130 мин, 3 модуля — 170 мин, 4 модуля — 280 мин, 5 модулей — 360 мин, 6 модулей — 480 мин.

Для батарей GES201B109035 – 20 батарей – 9 А·ч (требуется перенастройка количества батарей через меню), мин :

• Нагрузка 6000 Вт: 1 модуль — 8 мин, 2 модуля — 22 мин, 3 модуля — 37 мин, 4 модуля — 50 мин, 5 модулей — 65 мин, 6 модулей — 80 мин.
• Нагрузка 3000 Вт: 1 модуль — 23 мин, 2 модуля — 50 мин, 3 модуля — 80 мин, 4 модуля — 115 мин, 5 модулей — 140 мин, 6 модулей — 240 мин.
• Нагрузка 1000 Вт: 1 модуль — 80 мин, 2 модуля — 210 мин, 3 модуля — 300 мин, 4 модуля — 480 мин, 5 модулей — 600 мин, 6 модулей — 900 мин.

Защита и фильтрация

• Технология двойного преобразования (Online): Полная изоляция нагрузки от всех проблем входной сети, включая провалы, выбросы, импульсные помехи и искажения синусоиды [2].
• Встроенный автоматический байпас: Обеспечивает питание нагрузки напрямую от сети в случае перегрузки или неисправности ИБП [7].
• Ручной байпас: Для обслуживания без отключения нагрузки [7].
• Защита от импульсных перенапряжений (Surge Protection): Встроенный варистор (TMOV) — защита от грозовых разрядов и мощных скачков напряжения [4].
• Фильтр электромагнитных и радиопомех (EMI/RFI): Входной и выходной фильтры [7].
• Защита от перегрузки и короткого замыкания: Электронная защита с отключением нагрузки.
• Защита АКБ от глубокого разряда: Автоматическое отключение нагрузки при критическом напряжении.
• Автоматическое тестирование батарей: Периодическая самодиагностика.
• Функция автоматического перезапуска: Восстановление работы после разряда батарей при восстановлении сети.
• Прогнозирование срока службы вентиляторов: Система предсказания отказа вентиляторов для повышения надежности [4].
• Защита от обратного питания (Backfeed Protection): Предотвращает подачу напряжения в сеть при отключении питания [4].

Управление и мониторинг

• Слот расширения MINI: Позволяет установить опциональные платы для расширения функциональности [7].
  • Mini SNMP IPv6 карта: Для удаленного мониторинга и управления через веб-интерфейс и SNMP, а также интеграции с sistemas мониторинга (Zabbix и др.) [7].
  • Mini Relay I/O карта: Для расширения возможностей внешней сигнализации [7].
  • Mini MODBUS карта: Для интеграции в системы промышленной автоматизации [7].
• Программное обеспечение: В комплекте ПО для мониторинга и корректного завершения работы физических и виртуальных серверов (совместимо с Windows, Linux) [2].
• Информативный ЖК-дисплей: Отображает входное/выходное напряжение, уровень нагрузки, состояние батарей, режимы работы и другую информацию; поддерживает многоязычный интерфейс [7].
• Порт аварийного отключения (REPO/ROO): Удалённое аварийное отключение выходного напряжения и дистанционное включение/отключение инвертора [7].
• Сухие контакты (Dry Contacts): 4 контакта для интеграции с внешними системами сигнализации и управления [7].
• Параллельные порты: Для организации параллельной работы до 4 устройств (Daisy Chain метод для повышения надежности и увеличения мощности) [4].
• Звуковая сигнализация: Оповещает о переходе на батареи, низком заряде, перегрузке и неисправностях [2].
• Поддержка виртуализации: Совместимость с VMware, Hyper-V, Citrix.

Эксплуатационные характеристики

• КПД в режиме on-line: 95.5% [7].
• КПД в режиме ECO: 99% [7].
• Уровень шума: 48 дБ (адаптивное управление вентиляторами) [2].
• Рабочая температура: от 0 до +50 °C (при рабочей температуре 40–50 °C номинальная мощность ИБП снижается до уровня 75%) [7].
• Температура хранения: от -20 до +60 °C.
• Относительная влажность: 5–95% (без конденсации) [7].
• Высота над уровнем моря (при работе): до 3000 м.
• Материал корпуса: Металл (сталь).
• Степень защиты (IP): IP20.
• Сертификация: CE, TUV, CB, RCM [7].

Особенности и преимущества

• Максимальная надежность: Топология Online с двойным преобразованием гарантирует питание идеального качества для самого чувствительного оборудования. Цифровой сигнальный процессор (DSP) со сторожевой схемой повышает надежность работы [2].
• Коэффициент мощности PF=1: Уникальная особенность, позволяющая ИБП отдавать полную мощность 6000 ВА в виде активной мощности 6000 Вт. Это идеально для современных серверов с активной коррекцией коэффициента мощности (PFC), так как позволяет использовать всю мощность ИБП без запаса по реактивной составляющей [7].
• Высокая плотность мощности в компактном 2U-корпусе: 6 кВт мощности в корпусе высотой 88.2 мм [7].
• Широкий диапазон входного напряжения (100–280 В): ИБП продолжает стабилизировать напряжение и питать нагрузку от сети даже при сильных просадках и скачках, не расходуя ресурс батарей. Это особенно важно для регионов с нестабильным электроснабжением [7].
• Чистая синусоида на выходе: Гарантирует корректную работу серверов с активной коррекцией коэффициента мощности (PFC), сетевого оборудования, систем хранения данных и другого чувствительного оборудования [2].
• Универсальность установки: ИБП может быть установлен в 19-дюймовую стойку (форм-фактор 2U) или использоваться как напольный (Tower). В комплекте предусмотрены крепления для стойки и подставки для вертикальной установки [7].
• Масштабируемое время автономной работы: Возможность подключения до 6 внешних батарейных модулей позволяет увеличить время резервирования до 48 минут (при 6000 Вт) [7].
• Параллельная работа 1+1, N+1: Возможность объединения до 4 ИБП для увеличения выходной мощности до 24 кВт или обеспечения резервирования (N+1) для повышения отказоустойчивости [4].
• Гибкость управления: Наличие USB, RS-232, RS-485, слота MINI, сухих контактов и порта REPO обеспечивает интеграцию в любую ИТ-инфраструктуру [7].
• Интеллектуальное управление АКБ: Интеллектуальная система управления поддерживает оптимальные характеристики батарей для продления срока их службы, а также позволяет калибровать ёмкость батарей [4].
• Энергоэффективность: КПД 95.5% в режиме on-line и 99% в режиме ECO — экономия электроэнергии и снижение тепловыделения [7].
• Тихая работа: Уровень шума 48 дБ благодаря адаптивному управлению скоростью вентиляторов в зависимости от нагрузки [2].
• Высокое качество и надежность: Delta Electronics — мировой лидер в области силовой электроники, продукция отличается высоким качеством сборки и длительным сроком службы.
• Длительная гарантия: 3 года гарантии [8].

Важные замечания по эксплуатации

• Поставка без батарей: ИБП RT-6K (UPS602R2RT2N035) поставляется без встроенных аккумуляторов. Для его работы необходимо подключение внешних батарейных модулей, которые приобретаются отдельно. Это позволяет гибко настроить необходимое время автономной работы [7].
• Профессиональная установка: ИБП требует квалифицированного монтажа, так как использует клеммное подключение входной сети и нагрузки [7].
• Рекомендуемое расположение: Устройство рекомендуется размещать в серверных комнатах, электрощитовых или других технических помещениях.
• Карты мониторинга: Для организации удаленного управления и мониторинга по сети требуется приобрести опциональную Mini SNMP IPv6 карту [7].
• Расширение времени автономной работы: Для увеличения времени автономной работы можно подключать до 6 внешних батарейных модулей (External Battery Cabinets) [7].
• Гарантия: Производитель предоставляет 3 года гарантии [8].

Область применения

Благодаря онлайн-топологии, высокой мощности (6000 Вт), коэффициенту мощности PF=1 и чистой синусоиде на выходе, Delta Amplon RT 6kVA идеально подходит для защиты широкого спектра оборудования:

• Центры обработки данных (ЦОД) и серверные комнаты: Обеспечение бесперебойного питания критических бизнес-приложений, баз данных и виртуальных сред [2].
• Серверы и серверные стойки: Питание мощных серверных систем и оборудования для виртуализации [1].
• Системы хранения данных (NAS, SAN): Защита массивов данных от повреждения при аварийном отключении.
• Сетевое оборудование: Коммутаторы, маршрутизаторы, межсетевые экраны.
• Телекоммуникационное оборудование и узлы связи: Обеспечение непрерывности связи.
• Промышленные контроллеры и АСУ ТП: Обеспечение стабильности производственных процессов.
• Медицинское оборудование: Защита диагностической аппаратуры и систем жизнеобеспечения [3].
• Банковское оборудование и процессинговые центры: Защита финансовых операций.
