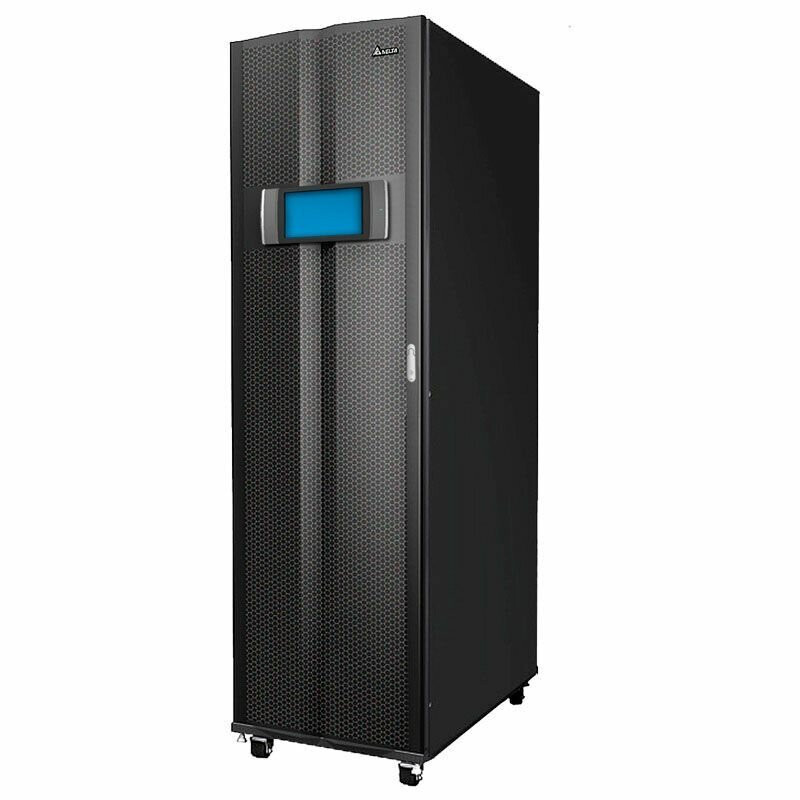

ИБП Delta DPH-Serie 500kW (UPS504DH33A1S35)

ИБП Delta DPH-Serie 500kW (UPS504DH33A1S35) — трёхфазный модульный онлайн-ИБП для ЦОД и промышленной критической инфраструктуры

Delta DPH-Serie 500kW (модель UPS504DH33A1S35) — это трёхфазный модульный источник бесперебойного питания с технологией двойного преобразования (онлайн), построенный на платформе Hot Swappable Modular. Устройство обеспечивает мощность 500 кВт / 500 кВА и предназначено для защиты крупных центров обработки данных (ЦОД), промышленных предприятий, телекоммуникационных узлов и медицинских комплексов. Модульная архитектура позволяет масштабировать мощность от 50 кВт до 500 кВт шагом 50 кВт, а также обеспечивает N+1 или N+X резервирование.

Основные характеристики

• Тип: Онлайн (Double Conversion), IGBT, модульный
• Номинальная мощность: 500 кВт / 500 кВА
• Коэффициент мощности: 1,0 (500 кВт = 500 кВА)
• Вход: 3-фазный (380/400/415 В, 50/60 Гц)
• Выход: 3-фазный (380/400/415 В, 50/60 Гц)
• Модульная архитектура: до 10 модулей по 50 кВт (горячая замена)
• КПД в режиме двойного преобразования: до 96,5%
• КПД в режиме ECO: до 99%
• Форм-фактор: Напольный шкаф (до 2 шкафов в параллель)
• Степень защиты: IP20 (опционально IP21/IP42)
• Габариты (Ш×Г×В): 1400 × 1100 × 2000 мм (один шкаф)
• Вес (полная конфигурация): ≈ 1500–1800 кг

Назначение

ИБП Delta DPH-Serie 500kW разработан для защиты крупных центров обработки данных (ЦОД), промышленных предприятий с непрерывными технологическими процессами, телекоммуникационных узлов, медицинских диагностических комплексов (МРТ, КТ), аэропортов, диспетчерских центров и финансовых учреждений. Модульная архитектура позволяет наращивать мощность по мере роста потребностей бизнеса без замены всего ИБП, а также обеспечивает отказоустойчивость уровня N+1 или N+X (до 10 модулей с одним резервным).

Совместимость и сферы применения

ИБП совместим с дизель-генераторными установками (ДГУ) любой мощности благодаря широкому диапазону входного напряжения и коррекции коэффициента мощности. Основные сценарии использования:

• Центры обработки данных (ЦОД) Tier III / Tier IV — защита серверных стоек, СХД, сетевого оборудования
• Промышленные предприятия — защита автоматизированных линий, ЧПУ-станков, компрессоров, насосов
• Телекоммуникационные узлы и дата-центры операторов связи
• Медицинские учреждения (федеральные центры) — питание МРТ, КТ, операционных блоков
• Аэропорты и транспортные узлы — системы управления полётами, регистрации, безопасности
• Банковские и финансовые структуры — процессинговые центры, банкоматные сети, платёжные шлюзы
• Системы жизнеобеспечения зданий — лифты, вентиляция, освещение безопасности

Возможности

• Модульная архитектура с горячей заменой — до 10 модулей по 50 кВт, замена модуля без выключения ИБП за <5 минут
• Масштабируемость — начальная конфигурация от 50 кВт с увеличением до 500 кВт шагом 50 кВт
• Резервирование N+X — от 1 до 9 резервных модулей в одном шкафу
• Параллельная работа до 4 шкафов — общая мощность до 2000 кВт (2 МВт) с централизованным или децентрализованным байпасом
• Высокий КПД — 96,5% в режиме двойного преобразования, 99% в режиме ECO
• Входной коэффициент мощности >0,99 — минимальное искажение питающей сети, совместимость с ДГУ
• КНИ входного тока <3% — низкий уровень гармоник
• Выходной коэффициент мощности 1,0 — активная мощность равна полной (500 кВт = 500 кВА)
• Поддержка литий-ионных аккумуляторов (Li-ion) — увеличенный срок службы, меньший вес, быстрая зарядка
• Технология Advanced Battery Management (ABM) — продление срока службы свинцово-кислотных АКБ до 50%
• Умное управление вентиляторами — автоматическая регулировка скорости в зависимости от нагрузки и температуры
• Большой цветной сенсорный дисплей (7") — мониторинг в реальном времени, журнал событий, удалённый доступ
• Поддержка SNMP, Modbus TCP/RTU, Profibus, BACnet — интеграция в любые системы диспетчеризации (BMS, SCADA)

Особенности

• Модульность 50 кВт на один модуль — оптимальный шаг масштабирования для средних и крупных ЦОД.
• Горячая замена модулей — среднее время восстановления (MTTR) менее 5 минут, максимальная доступность.
• Выходной коэффициент мощности 1,0 — полное использование активной мощности без завышения номинала.
• Совместимость с литий-ионными батареями — экономия до 70% места и веса по сравнению с AGM, до 10 лет срока службы.
• Входной КНИ <3% — не требует дополнительных фильтров гармоник, не искажает питающую сеть.
• Параллельная работа до 4 шкафов — масштабирование до 2 МВт без единой точки отказа.
• Встроенное обслуживание — все компоненты доступны спереди, шкаф можно установить вплотную к стене.
• Экологичность — высокий КПД снижает тепловыделение и затраты на кондиционирование.
• Гибкое байпасирование — встроенный статический байпас и опциональный ручной сервисный байпас.
• Технология Hot Standby — параллельная работа без единой точки отказа в системе управления.

Технические характеристики

Входные параметры

• Номинальное входное напряжение: 380/400/415 В (3-фазное, 3W + N + PE)
• Диапазон входного напряжения: от -40% до +25% от номинала (228–519 В) при частичной нагрузке
• Диапазон входной частоты: 40–70 Гц (синхронизация с сетью)
• Входной коэффициент мощности: >0,99 (при нагрузке >30%)
• КНИ входного тока: <3% (при 100% нагрузке, без фильтров)
• Номинальный входной ток (при 400 В, 500 кВт): ≈ 722 А (на фазу)
• Ток зарядки аккумуляторов (макс): до 100 А (настраиваемый)
• Плавный пуск (Soft Start): Да (защита от бросков тока)
• Входной предохранитель: Встроенный автоматический выключатель

Выходные параметры

• Номинальное выходное напряжение: 380/400/415 В (настраиваемое, 3-фазное)
• Точность стабилизации: ±1% (статическая), <5% (динамическая при 100% скачке)
• Восстановление после скачка нагрузки: <20 мс
• Выходная частота: 50/60 Гц ±0,05% (в режиме от батарей)
• Форма выходного напряжения: чистая синусоида
• КНИ выходного напряжения: <1,5% (линейная нагрузка), <4% (нелинейная нагрузка по EN 62040-3)
• Выходная мощность: 500 кВт / 500 кВА
• Коэффициент мощности нагрузки: 0,7–1,0 (ёмкостная или индуктивная)
• Перегрузочная способность инвертора: до 110% в течение 60 мин, до 125% в течение 10 мин, до 150% в течение 1 мин
• Перегрузочная способность байпаса: непрерывно до 125%, до 1000% в течение 100 мс
• Крест-фактор (Crest Factor): 3:1 (при номинальной нагрузке)

Аккумуляторы и зарядное устройство

• Тип аккумуляторов: AGM (VRLA), GEL, Li-ion (LiFePO4)
• Номинальное напряжение батарейной батареи: ±240 В (480 В) — настраиваемое (360–600 В)
• Количество блоков АКБ 12 В: 40–50 шт (зависит от напряжения)
• Зарядное устройство: Встроенное, интеллектуальное, с температурной компенсацией
• Зарядный ток (макс): до 100 А (настраиваемый, в зависимости от конфигурации модулей)
• Технология заряда: ABM (Advanced Battery Management) — трёхстадийный заряд (Bulk/Absorption/Float)
• Защита от глубокого разряда: автоматическое отключение при критическом напряжении
• Холодный старт: Да (запуск от батарей без сети)
• Возможность подключения внешних батарейных шкафов: Да (неограниченно, в зависимости от тока заряда)

Модульная архитектура

• Тип модуля: Power Module (50 кВт / 50 кВА)
• Количество слотов в шкафу: 10 (максимум 10 модулей)
• Минимальная конфигурация: 1 модуль (50 кВт)
• Максимальная конфигурация в одном шкафу: 10 модулей (500 кВт)
• Резервирование: N+X (X от 1 до 9 модулей)
• Замена модуля: Горячая замена (Hot Swappable) за <5 минут
• Контроллер: Централизованный (System Control Module) с дублированием (опция)

Параллельная работа и масштабирование

• Количество параллельных шкафов: до 4
• Максимальная мощность при параллельной работе: 2000 кВт (2 МВт)
• Топология: Децентрализованное управление без единой точки отказа
• Технология синхронизации: Hot Standby с автоматическим переключением
• Общий байпас: Опционально (внешний байпасный шкаф)
• Распределение нагрузки: Автоматическое, с точностью <5% между шкафами

Физические параметры и условия эксплуатации

• Форм-фактор: Напольный шкаф (Tower)
• Габариты (Ш×Г×В): 1400 × 1100 × 2000 мм (один шкаф на 10 модулей)
• Вес пустого шкафа: ≈ 600 кг
• Вес одного модуля (50 кВт): ≈ 35 кг
• Вес полной конфигурации (10 модулей): ≈ 600 + 350 = 950 кг (без АКБ)
• Вес с АКБ (40×12В AGM): дополнительно ≈ 2000–2500 кг (зависит от ёмкости)
• Цвет: Чёрный (RAL 9005) или серый (по запросу)
• Степень защиты: IP20 (стандарт), опционально IP21/IP42
• Рабочая температура: от 0°C до 40°C (с понижением мощности выше 40°C)
• Рекомендуемая температура для АКБ: +20…+25°C (оптимально для срока службы)
• Температура хранения: от -25°C до +55°C (без АКБ)
• Влажность: 5–95% (без конденсации)
• Уровень шума: <70 дБА на расстоянии 1 м (при 100% нагрузке)
• Высота над уровнем моря: до 1000 м без снижения мощности (дерейтинг 1% на каждые 100 м выше 1000 м)
• Тепловыделение (при 100% нагрузке, КПД 96,5%): ≈ 17 500 Вт (~60 000 BTU/час)
• Охлаждение: Принудительное, с автоматическим регулированием скорости вентиляторов

Интерфейсы и управление

• Дисплей: Цветной сенсорный TFT-дисплей 7" (разрешение 800×480)
• Языки интерфейса: Английский, китайский, другие (по запросу)
• Слоты расширения: 2 слота для коммуникационных карт
• Доступные коммуникационные карты: SNMP/Web (Ethernet), Modbus TCP, Modbus RTU (RS-485), Profibus DP, BACnet IP/MSTP, Relay (сухие контакты), GSM/GPRS
• Порты связи: RS-232, RS-485, USB, Ethernet (на системном контроллере)
• Релейные выходы: 6 программируемых (для внешней сигнализации)
• Аналоговые входы: 2 (для внешних датчиков: температура, дым, влажность)
• Вход EPO (Emergency Power Off): Есть (с защитой от случайного нажатия)
• Удалённое управление: Web-интерфейс, Delta UPS Management Software (PowerAssist), мониторинг через BMS/SCADA
• Протоколы: SNMP v1/v2c/v3, Modbus TCP/RTU, BACnet, Profibus, HTTP/HTTPS, SMTP, SNTP, SSH, Telnet

Стандарты и сертификации

• Безопасность: IEC/EN 62040-1
• Электромагнитная совместимость (ЭМС): IEC/EN 62040-2 (категория C3)
• Производительность: IEC/EN 62040-3 (класс VFI-SS-111)
• Качество: ISO 9001, ISO 14001, ISO 45001 (производство)
• Соответствие: CE, CB, RoHS, REACH
• Сейсмостойкость: до 7 баллов по шкале MSK-64 (опционально)
• Пожаростойкость: UL 94 V-0 (материалы корпуса)

Комплектация и опции

Стандартная комплектация Delta DPH-Serie 500kW (UPS504DH33A1S35) включает: силовой шкаф (до 10 слотов под модули), системный контроллер (System Control Module) с сенсорным дисплеем, статический байпас (встроенный), входной/выходной автоматический выключатель, клеммные колодки для подключения кабелей, руководство пользователя, программное обеспечение PowerAssist на CD.

В комплект не входят силовые модули (заказываются отдельно) и аккумуляторные батареи. Минимальная рабочая конфигурация — 1 силовой модуль (50 кВт) и внешний батарейный шкаф (на 40–50 АКБ 12В).

Дополнительные опции и аксессуары:

• Силовые модули: DPM-50K (50 кВт, 50 кВА) — до 10 штук на шкаф
• Внешний байпасный шкаф (ручной сервисный байпас) — для обслуживания без отключения нагрузки
• Внешние батарейные шкафы: для AGM (VRLA) или Li-ion аккумуляторов (различной ёмкости)
• Коммуникационные карты: SNMP/Web, Modbus, BACnet, Profibus, Relay
• Дублированный системный контроллер (System Control Module redundancy) — для повышения отказоустойчивости
• Система мониторинга Delta UPS Management Software (PowerAssist) с поддержкой до 1000 ИБП
• Комплект для параллельной работы до 4 шкафов (кабели синхронизации, токоограничивающие дроссели)
• Фильтр гармоник (опциональный входной фильтр для снижения КНИ до <5% даже при частичной нагрузке)
• Трансформатор гальванической развязки (опционально)
• Защита от пыли и влаги: IP21 / IP42 (модификация корпуса)
• Сейсмостойкое исполнение (усиленный каркас для зон сейсмической активности)

Где применяется Delta DPH-Serie 500kW

• Центры обработки данных (ЦОД) Tier III и Tier IV — модульные дата-центры, серверные залы, облачные платформы
• Промышленные предприятия (нефтегазовая, химическая, металлургическая, фармацевтическая отрасли) — защита непрерывных технологических процессов
• Телекоммуникационные узлы и центры связи (операторы сотовой связи, магистральные провайдеры)
• Медицинские учреждения (федеральные центры, крупные больницы) — питание МРТ, КТ, ПЭТ/КТ, операционных, реанимаций
• Аэропорты и железнодорожные вокзалы — системы управления полётами, регистрации, безопасности, билетные системы
• Банки и финансовые учреждения — процессинговые центры, дата-центры, банкоматные сети, платёжные шлюзы
• Дистрибуция и логистика — автоматизированные сортировочные центры, складские комплексы с автоматикой
• Системы жизнеобеспечения зданий (интеллектуальные здания) — лифты, насосы, вентиляция, освещение безопасности
• Научные и исследовательские центры — синхротроны, ускорители частиц, крупные лабораторные комплексы

Почему стоит выбрать Delta DPH-Serie 500kW

• Высокая масштабируемость — от 50 кВт до 500 кВт в одном шкафу шагом 50 кВт, до 2 МВт в параллельной работе
• Модульная архитектура с горячей заменой — MTTR <5 минут, максимальная доступность (99,9999%)
• Выходной коэффициент мощности 1,0 — активная мощность равна полной, экономия до 30% на начальной инвестиции
• Высокий КПД 96,5% (режим онлайн) и 99% (режим ECO) — снижение эксплуатационных расходов на электроэнергию и охлаждение
• Совместимость с литий-ионными батареями — увеличенный срок службы (до 10 лет), меньший вес, быстрая зарядка, экономия места до 70%
• Низкий КНИ входного тока <3% — не требует дополнительных фильтров, совместим с любыми ДГУ
• Параллельная работа до 4 шкафов без единой точки отказа — масштабирование и резервирование на уровне системы
• Гибкие возможности мониторинга — SNMP, Modbus, BACnet, Profibus, интеграция в любые BMS/SCADA
• Компактный дизайн (обслуживание спереди) — экономия места в ЦОД (можно устанавливать вплотную к стене)
• Низкая совокупная стоимость владения (TCO) — экономия на электроэнергии, охлаждении, обслуживании и замене АКБ
• Глобальная поддержка Delta — сервисные центры в большинстве стран, обученный персонал, запасные части
