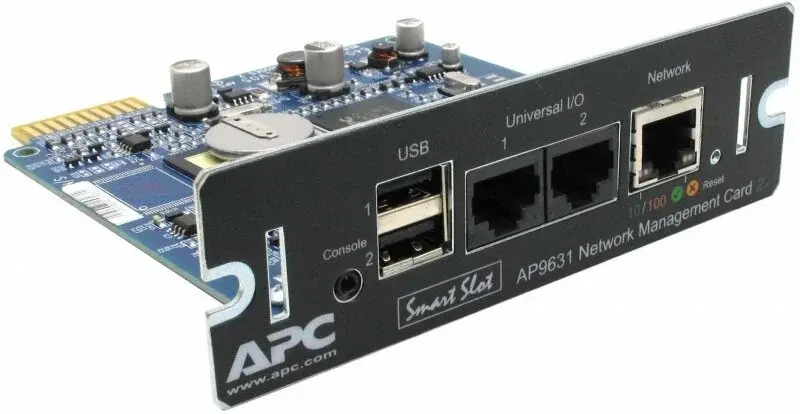

Модуль управления APC by Schneider Electric AP9631 UPS Network Management Card 2 with Environmental Monitoring

Модуль управления APC AP9631 — сетевая карта 2-го поколения с мониторингом окружающей среды

APC AP9631 (UPS Network Management Card 2 with Environmental Monitoring) — это сетевая карта управления, предназначенная для установки в слот SmartSlot совместимых источников бесперебойного питания (ИБП) APC by Schneider Electric. Данный модуль обеспечивает безопасный удаленный мониторинг и управление отдельным ИБП через веб-интерфейс, интерфейс командной строки (CLI) или по протоколу SNMP [citation:1]. Встроенная технология обеспечивает высокую надежность и позволяет удаленно перезагружать зависшее оборудование, подключенное к ИБП [citation:1]. Карта относится ко второму поколению сетевых карт управления APC и в настоящее время заменяется более новой моделью AP9641, но остается востребованным решением для многих задач [citation:2].

Основные характеристики

• Производитель: APC by Schneider Electric
• Модель: AP9631
• Тип устройства: Сетевая карта управления (Network Management Card)
• Поколение: 2-е поколение (Network Management Card 2)
• Функции: Удаленный мониторинг и управление ИБП через веб-интерфейс, CLI, SNMP
• Совместимость: ИБП APC со слотом SmartSlot [citation:1][citation:2]
• Цвет корпуса: Черный [citation:2][citation:4][citation:5]
• Габариты (ВхШхГ): 38 x 121 x 114 мм [citation:2][citation:3][citation:4]
• Вес нетто: 0,09 кг [citation:2][citation:3][citation:4]

Назначение

Сетевая карта APC AP9631 разработана для интеграции ИБП в корпоративную ИТ-инфраструктуру и системы мониторинга, обеспечивая полный контроль над питанием критически важного оборудования. Устройство оптимизировано для следующих задач:

• Удаленный мониторинг состояния ИБП: постоянный контроль ключевых параметров, таких как входное и выходное напряжение, частота, нагрузка в процентах и ваттах, уровень заряда батарей, время автономной работы, температура и состояние элементов батареи [citation:1][citation:9].
• Централизованное управление питанием: возможность управления несколькими ИБП через единый интерфейс системы управления сетью (SNMP) или веб-браузер [citation:9].
• Удаленная перезагрузка оборудования: функция удаленного перезапуска подключенного к ИБП оборудования через веб-интерфейс, что позволяет перезагружать зависшие серверы или сетевое оборудование без отправки технического специалиста на объект [citation:1][citation:4].
• Мониторинг параметров окружающей среды: возможность подключения внешних датчиков температуры и влажности (входят в комплект) для контроля микроклимата в серверной стойке или помещении [citation:1][citation:2][citation:8].
• Автоматизация завершения работы серверов: интеграция с ПО PowerChute Network Shutdown обеспечивает корректное и безопасное автоматическое завершение работы защищаемых серверов при длительном отсутствии питания [citation:1][citation:4].
• Интеграция в системы управления зданием (BMS): поддержка протоколов BACnet/IP и Modbus TCP позволяет передавать информацию о состоянии ИБП в системы управления инфраструктурой зданий [citation:2][citation:4][citation:8].

Возможности

• Несколько интерфейсов управления:
  • Веб-интерфейс (HTTPS/SSL): доступен через любой современный браузер с поддержкой шифрования для безопасного управления [citation:2][citation:4].
  • Интерфейс командной строки (CLI): доступ через Telnet или SSH для автоматизации и работы опытных администраторов [citation:2][citation:6][citation:8].
  • SNMP (v1, v3): интеграция с системами управления сетью, поддержка стандартной MIB RFC 1628 и фирменной PowerNet MIB для детального мониторинга [citation:1][citation:2][citation:4].
• Расширенные функции безопасности:
  • Шифрование: поддержка HTTPS/SSL, SSH (с шифрованием до 2048 бит) и SNMPv3 для защиты передаваемых данных [citation:2][citation:4][citation:6].
  • Аутентификация: поддержка многоуровневого доступа пользователей (администратор, устройство, только чтение) с парольной защитой и интеграция с RADIUS-серверами [citation:2][citation:4][citation:5].
• Мониторинг окружающей среды: поддержка подключения датчиков температуры и влажности через порт расширения. Датчик температуры входит в комплект поставки [citation:2][citation:4][citation:6].
• Расширенные порты ввода/вывода: наличие порта для подключения дополнительных датчиков или устройств с сухими контактами (I/O Accessory) [citation:2][citation:4][citation:6].
• Управление событиями и оповещения: настройка уведомлений о критических событиях по электронной почте, SNMP-трапам. Возможность логирования и экспорта данных для анализа [citation:2][citation:4][citation:7].
• Удаленное обновление прошивки: обновление встроенного ПО карты и прошивки самого ИБП (для моделей SMX, SMT, SRT) через FTP или веб-интерфейс без посещения объекта [citation:1][citation:2][citation:4].

Особенности

• Совместимость со всеми ИБП APC, оснащенными слотом SmartSlot, что обеспечивает широкую применимость карты [citation:1][citation:2][citation:6].
• Интеллектуальное управление батареями (Smart Battery Management Support): предоставление подробной информации о параметрах батарейных картриджей для раннего обнаружения неисправностей и упрощения управления аккумуляторной системой (доступно только для ИБП серии SRT) [citation:1][citation:2][citation:6].
• Многопользовательский доступ: одновременная поддержка до 8 пользователей через веб-интерфейс и до 3 пользователей через CLI [citation:2][citation:4][citation:6].
• Поддержка IPv6 для работы в сетях нового поколения [citation:2][citation:4][citation:6].
• Многоязычная поддержка веб-интерфейса, включая русский язык [citation:2][citation:4][citation:6].
• Интеграция с платформой управления инфраструктурой StruxureWare Data Center Expert для централизованного мониторинга всей физической инфраструктуры [citation:2][citation:4][citation:7].
• Низкое энергопотребление и широкий диапазон рабочих температур (0-45°C) [citation:2][citation:4][citation:5].
• Простота установки: карта легко монтируется в слот SmartSlot ИБП и не требует дополнительного питания.
• Статус продукта: Данная модель снята с производства и заменена картой 3-го поколения AP9641 [citation:2]. На момент написания ответа карта может отсутствовать на складах крупных дистрибьюторов [citation:1] или предлагаться по цене около 23 000 руб. [citation:9] и выше в зависимости от наличия и региона.

Технические характеристики

Интерфейсы и связь

• Интерфейс подключения: RJ-45 10/100 Base-T [citation:3][citation:5][citation:8]
• Слот расширения: SmartSlot
• Поддерживаемые протоколы: HTTP, HTTPS, IPv4, IPv6, NTP, SMTP, SNMP v1, SNMP v3, SSH V1/V2, SSL/TLS, TCP/IP, Telnet, FTP, CLI, SCP, Modbus TCP, BACnet/IP [citation:2][citation:4][citation:5]
• Порты расширения: Есть (для датчиков температуры/влажности и сухих контактов) [citation:2][citation:4][citation:6]

Комплект поставки

• Сетевая карта управления AP9631
• Датчик температуры [citation:1][citation:2][citation:8]
• CD с программным обеспечением (включая PowerChute Network Shutdown) [citation:1][citation:2][citation:8]
• Руководство пользователя [citation:2][citation:8]

Условия эксплуатации и физические характеристики

• Рабочая температура: 0 – 45 °C [citation:2][citation:4][citation:5]
• Температура хранения: -5 – 45 °C [citation:2][citation:4][citation:5]
• Относительная влажность при работе: 0 – 95% (без конденсации) [citation:2][citation:4][citation:5]
• Максимальная рабочая высота над уровнем моря: 3000 м [citation:2][citation:4][citation:6]
• Сертификаты и стандарты: AS/NZS 3548 Class A, EN 55022 Class A, EN 55024, FCC Part 15 Class A, GOST, ICES-003, VCCI Class A, RoHS, REACH [citation:2][citation:4][citation:5]
• Гарантия производителя: 2 года [citation:2][citation:4][citation:5]

Совместимость с ИБП

Карта AP9631 совместима с большинством ИБП APC, имеющих слот SmartSlot. Ниже приведен неполный список совместимых серий и моделей на основе данных производителя [citation:8]:

• Smart-UPS (многие модели SMT, SMTL, SMX, SRT, SCL, SRC, SUA и др.): например, SMT1000I, SMT2200RMI2UC, SMX1000US, SRT1000RMXLI, SRT2200XLI-KR, SRT5KRMXLW-TW и многие другие.
• Symmetra: модели SY30K40E и др.
• Другие серии: GVX, G3H10K3IM6X710 и другие.

Важно: Перед покупкой рекомендуется проверить совместимость карты с конкретной моделью ИБП в официальной документации или на сайте производителя.

Где применяется APC AP9631

• Центры обработки данных (ЦОД) и серверные комнаты
• Телекоммуникационные узлы и объекты связи
• ИТ-инфраструктура предприятий и организаций
• Промышленные объекты и автоматизированные системы управления
• Объекты распределенной ИТ-инфраструктуры (филиалы, удаленные офисы)
• Медицинские учреждения и лаборатории с критичным оборудованием

Почему стоит выбрать APC AP9631

• Расширенные возможности удаленного управления: полный контроль над ИБП из любой точки сети через удобный веб-интерфейс, командную строку или системы SNMP [citation:1][citation:9].
• Повышение надежности и сокращение простоев: своевременное обнаружение проблем, оповещение о критических событиях и возможность удаленной перезагрузки оборудования минимизируют риски и время простоя [citation:2][citation:4][citation:7].
• Экономия времени и ресурсов: удаленное администрирование и автоматизация процессов позволяют сократить количество выездов технических специалистов на объекты [citation:1][citation:4][citation:7].
• Безопасность и соответствие стандартам: шифрование трафика, поддержка RADIUS и многоуровневый доступ обеспечивают защиту от несанкционированного вмешательства [citation:2][citation:4][citation:6].
• Интеграция в любую ИТ-инфраструктуру: широкая поддержка протоколов (SNMP, Modbus, BACnet) и совместимость с популярными системами управления [citation:2][citation:4][citation:7].
• Мониторинг окружающей среды: встроенная возможность контроля температуры и влажности помогает предотвратить перегрев и другие проблемы в серверных помещениях [citation:1][citation:2][citation:8].
• Признанное качество бренда APC: сетевая карта является оригинальным аксессуаром, протестированным и сертифицированным для работы с ИБП APC, что гарантирует стабильность и надежность работы [citation:9].

Часто задаваемые вопросы
