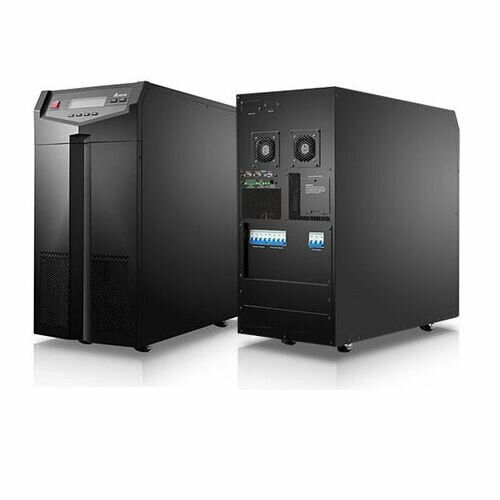

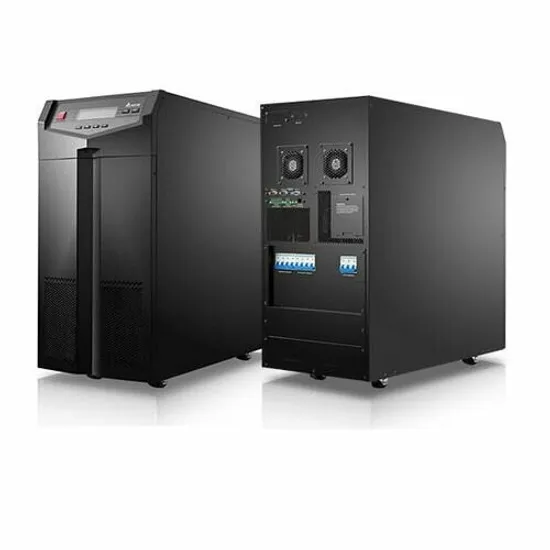

ИБП Delta Ultron HPH-30K (UPS303HH3300035)
ИБП Delta Ultron HPH-30K (артикул UPS303HH3300035) — это трёхфазный онлайн-источник бесперебойного питания топологии VFI (двойное преобразование) мощностью 30 кВА / 30 кВт. Модель относится к серии Ultron HPH Gen2 и предназначена для защиты критически важного оборудования в центрах обработки данных (ЦОД), промышленных объектах, медицинских учреждениях и телекоммуникационных узлах. Устройство обеспечивает единичный выходной коэффициент мощности (PF=1), высокий КПД до 96% в онлайн-режиме и до 99% в экономичном (ECO) режиме, а также широкие возможности для масштабирования времени автономии и параллельной работы.
Основные характеристики
- Артикул производителя: UPS303HH3300035 (также GES303HH330035)
- Тип топологии: Онлайн (двойное преобразование, VFI)
- Форм-фактор: напольный (Tower)
- Фазность: трёхфазный вход / трёхфазный выход (3:3, 3P+N+PE)
- Полная мощность: 30 кВА
- Активная мощность: 30 кВт (выходной коэффициент мощности 1.0)
- Номинальное входное/выходное напряжение: 380/400/415 В (настраиваемое)
- Диапазон входного напряжения (без перехода на батареи): 305–478 В (100% нагрузка), 228–478 В (70% нагрузка)
- Входная частота: 40–70 Гц (автоматическое определение 50/60 Гц)
- Входной коэффициент мощности (PF): >0.99
- Гармонические искажения входного тока (THDi): <2%
- Выходное напряжение: 380/400/415 В (настраиваемое, трёхфазное)
- Точность стабилизации выходного напряжения: ±1% (статическая)
- Гармонические искажения выходного напряжения (THDv): <1.5% (линейная нагрузка), <4% (нелинейная нагрузка)
- Форма выходного сигнала: чистая синусоида
- КПД в онлайн-режиме: до 96%
- КПД в режиме ECO: до 99%
- Перегрузочная способность инвертора: ≤105% – непрерывно, 106–125% – 10 минут, 126–150% – 1 минута, >150% – 1 секунда
- Параллельная работа: до 4 устройств (увеличение мощности или резервирование N+X)
- Аккумуляторная батарея: внешняя (поставляется без встроенных АКБ)
- Напряжение батарейного блока: ±240 В постоянного тока (настраивается от ±180 В до ±276 В)
- Максимальный зарядный ток: 15 А
- Дисплей: 5-дюймовый цветной сенсорный ЖК-экран
- Интерфейсы: USB, RS-232, 2 слота Mini Slot, порт REPO, сухие контакты (4 выхода, 2 входа), параллельные порты (2), разъём для датчика температуры внешних батарей
- Степень защиты: IP20 (стандарт), IP42 (опционально)
- Уровень шума: <56 дБА
- Габариты (Ш × Г × В): 240 × 630 × 650 мм (без батарейного кабинета) / 490 × 830 × 1400 мм (с батарейным кабинетом)
- Вес нетто: 50 кг (основной блок)
- Гарантия: 12 месяцев
Назначение и сценарии использования
ИБП Delta Ultron HPH-30K ориентирован на профессиональное применение в средах, где качество электропитания критично для непрерывности бизнес-процессов. Благодаря топологии двойного преобразования (VFI) и единичному коэффициенту мощности (30 кВА = 30 кВт), устройство полностью изолирует нагрузку от всех возможных нарушений в питающей сети. Основные области применения включают:
- Центры обработки данных (ЦОД) и серверные комнаты: питание серверных стоек, систем хранения данных (СХД) и активного сетевого оборудования.
- Промышленные предприятия: защита систем автоматизации (PLC), станков с ЧПУ и технологических линий от скачков и провалов напряжения.
- Медицинские учреждения: бесперебойное питание диагностического оборудования (МРТ, КТ, рентген-аппаратов) и лабораторных анализаторов.
- Телекоммуникационные узлы: защита маршрутизаторов, коммутаторов и базовых станций операторов связи.
- Финансовые учреждения: питание процессинговых центров, банкоматов и систем документооборота.
Ключевые особенности
Единичный коэффициент мощности (PF=1)
Модель имеет выходной коэффициент мощности 1.0, что означает: 30 кВА = 30 кВт активной мощности. Это позволяет подключать максимальное количество IT-оборудования и серверов без дисконтирования номинала, что критически важно для современных блоков питания с активным PFC.
Высокая эффективность (КПД до 96%) и экономичный режим ECO
ИБП достигает КПД до 96% в стандартном онлайн-режиме двойного преобразования, что снижает тепловыделение и эксплуатационные расходы. В режиме ECO (Energy Saver System) КПД повышается до 99%, обеспечивая существенную экономию электроэнергии при стабильном качестве входной сети.
Широкий входной диапазон и совместимость с генераторами
ИБП способен работать без перехода на батареи при входном напряжении от 305 до 478 В при полной нагрузке, а при снижении нагрузки до 70% нижний порог расширяется до 228 В. Входной коэффициент мощности >0.99 и THDi <2% делают ИБП совместимым с дизель-генераторами.
Гибкая аккумуляторная подсистема и масштабирование времени автономии
Модель UPS303HH3300035 поставляется без встроенных аккумуляторов, что позволяет заказчику самостоятельно подобрать внешние батарейные кабинеты в соответствии с требованиями по времени автономии. Встроенное зарядное устройство 15 А обеспечивает быстрый заряд больших батарейных банков. Напряжение батарейного блока настраивается в диапазоне ±180–±276 В.
Параллельная работа до 4 устройств
Технология параллельной работы позволяет объединять до 4 ИБП Ultron HPH-30K, увеличивая общую мощность до 120 кВА либо организуя отказоустойчивую конфигурацию N+X (например, 3+1). Параллельное подключение выполняется без единой точки отказа.
Компактный дизайн и передовое управление
Основной блок имеет рекордно компактные размеры: ширина всего 240 мм, глубина 630 мм, высота 650 мм. Это позволяет экономить полезное пространство в серверной стойке. Управление осуществляется через 5-дюймовый цветной сенсорный ЖК-дисплей с интуитивно понятным интерфейсом.
Расширенные коммуникационные возможности
Для интеграции в ИТ-инфраструктуру предусмотрены: USB, RS-232, 2 слота Mini Slot для установки карт расширения (SNMP/Web для удалённого мониторинга, Modbus/Jbus для SCADA/BMS, релейные карты), а также сухие контакты (4 выхода, 2 входа), порт REPO и параллельные порты.
Комплексная защита и надёжность
Устройство оснащено защитой от перегрузки, короткого замыкания, перегрева, импульсных перенапряжений и глубокого разряда батарей. Функция «холодного старта» позволяет запустить ИБП от батарей при полном отсутствии входного напряжения.
Технические характеристики (полный список)
Входные параметры
- Номинальное входное напряжение: 380/400/415 В (трёхфазное, 4 провода + заземление)
- Диапазон входного напряжения (без перехода на батареи): 305–478 В (100% нагрузка), 228–305 В (70% нагрузка)
- Диапазон входной частоты: 40–70 Гц (автоматическое определение 50/60 Гц)
- Входной коэффициент мощности (PF): >0.99
- Гармонические искажения входного тока (THDi): <2%
Выходные параметры
- Номинальная полная/активная мощность: 30 кВА / 30 кВт (PF=1)
- Выходное напряжение: 380/400/415 В (настраиваемое, трёхфазное, 4 провода + заземление)
- Точность стабилизации выходного напряжения: ±1% (статическая)
- Гармонические искажения выходного напряжения (THDv): <1.5% (линейная нагрузка), <4% (нелинейная нагрузка)
- Выходная частота (в батарейном режиме): 50/60 Гц ±0.05 Гц
- Форма выходного сигнала: чистая синусоида
- Выходные разъёмы: клеммная колодка
- Перегрузочная способность инвертора: ≤105% – непрерывно, 106–125% – 10 минут, 126–150% – 1 минута, >150% – 1 секунда
- Время переключения на батареи: 0 мс
- Встроенный байпас: да (автоматический)
Аккумуляторная подсистема (внешняя)
- Встроенные батареи: отсутствуют
- Номинальное напряжение батарейного блока: ±240 В постоянного тока (настраивается от ±180 В до ±276 В)
- Зарядное устройство: встроенное, трёхступенчатое (массовый заряд, абсорбция, поддержка)
- Максимальный зарядный ток: 15 А
- Поддерживаемые типы АКБ: VRLA (AGM, гелевые), Ni-Cd (по запросу)
- Количество подключаемых батарей: от 30 до 50 батарей (в зависимости от номинального напряжения)
- Холодный старт: да
- Защита от глубокого разряда: да
- Датчик температуры внешних батарей: есть (в комплекте)
Коммуникации и управление
- Стандартные интерфейсы: USB 2.0 Type B, RS-232 (DB9)
- Слоты расширения Mini Slot: 2 шт. (для карт SNMP/Web, Modbus, релейных)
- Порт EPO (Emergency Power Off): да (клеммник)
- Сухие контакты (релейные выходы): 4 шт. (состояние ИБП: работа от батарей, общая неисправность, низкий заряд, работа от байпаса)
- Сухие контакты (дискретные входы): 2 шт.
- Параллельные порты (Parallel Ports): 2 шт.
- Разъём для датчика температуры внешних батарей: 1 шт.
- Дисплей: 5-дюймовый цветной сенсорный ЖК-экран, поддержка мнемонической схемы
- Звуковая сигнализация: есть (отключаемая)
- Программное обеспечение: Delta InfraSuite Device Manager (мониторинг и управление), совместимость с NUT (Network UPS Tools)
Физические параметры и условия эксплуатации
- Форм-фактор основного блока: напольный (Tower)
- Размеры (Ш × Г × В): 240 × 630 × 650 мм
- Размеры с батарейным кабинетом (модель BN): 490 × 830 × 1400 мм
- Вес основного блока (без АКБ): 50 кг
- Вес с батарейным кабинетом (BN): 162 кг
- Цвет корпуса: чёрный
- Рабочая температура: 0°C – 40°C
- Относительная влажность: 0–95% (без конденсации)
- Высота над уровнем моря: до 1000 м без снижения мощности (дерайтинг до 2000 м)
- Уровень шума: <56 дБА (на расстоянии 1 метра)
- Степень защиты: IP20 (стандарт), IP42 (опционально)
Соответствие стандартам и сертификация
- Безопасность: IEC/EN 62040-1, CE, RCM
- Электромагнитная совместимость (EMC): IEC/EN 62040-2 (класс C2)
- Качество электроэнергии: IEC/EN 62040-3 (VFI – Voltage and Frequency Independent)
- Система менеджмента качества: ISO 9001, ISO 14001 на производстве
Варианты исполнения серии Ultron HPH
Серия Delta Ultron HPH представлена несколькими модификациями, различающимися комплектацией и назначением:
- HPH-30K (UPS303HH3300035): базовая версия без встроенных батарей, предназначена для подключения внешних батарейных кабинетов. Идеальное решение для масштабирования времени автономии.
- HPH-30KB (UPS303HH33B035): версия со встроенными батареями, обеспечивающая базовое время автономии (около 10 минут при 100% нагрузке).
- HPH-30KB-N (UPS303HH33N035): версия с корпусом для батарей, но без самих аккумуляторов (позволяет заказчику самостоятельно установить батареи).
- Модели с индексом BN (UPS303HH33BN035): полный батарейный кабинет, укомплектованный аккумуляторами.
Комплектация поставки (модель UPS303HH3300035)
Стандартная комплектация ИБП Delta Ultron HPH-30K UPS303HH3300035 включает:
- ИБП Delta Ultron HPH-30K (основной блок)
- Комплект документации (руководство пользователя, краткое руководство)
- Программное обеспечение Delta InfraSuite Device Manager (ссылка для загрузки)
- Коммуникационные кабели: USB 2.0 (Type A – Type B), RS-232 (DB9)
- Датчик температуры для внешних батарей
- Гарантийный талон (12 месяцев)
Важно: Аккумуляторные батареи, входные и выходные кабели, а также батарейные кабинеты не входят в комплект и приобретаются отдельно.
Аксессуары и опции (приобретаются отдельно)
- Внешние батарейные кабинеты (EBC): для увеличения времени автономии (подбираются индивидуально под требования заказчика).
- Карты расширения Mini Slot:
- Сетевая карта SNMP/Web – для удалённого мониторинга и управления через веб-интерфейс, SNMP v3, интеграции с системами мониторинга (Zabbix, PRTG, Nagios).
- Карта Modbus/Jbus – для интеграции в промышленные системы автоматизации (SCADA, BMS).
- Релейная карта – для расширения возможностей сигнализации через сухие контакты.
- Комплект для повышения степени защиты до IP42: для эксплуатации в условиях повышенной запылённости и влажности.
- Комплект для параллельной работы: кабели синхронизации и документация.
- Внешний сервисный байпас: для обслуживания ИБП без отключения нагрузки.
Почему стоит выбрать Delta Ultron HPH-30K (UPS303HH3300035)
- Единичный коэффициент мощности (PF=1): 30 кВА = 30 кВт – полное использование номинала для питания современного IT-оборудования и серверов без дисконтирования.
- Высокая энергоэффективность (КПД до 96% в онлайн-режиме, до 99% в ECO-режиме): значительно снижает эксплуатационные расходы на электроэнергию и тепловыделение в дата-центре.
- Компактный дизайн (ширина 240 мм): экономит полезное пространство в серверной стойке, позволяя разместить оборудование в самых ограниченных условиях.
- Гибкость конфигурации аккумуляторов и времени автономии: поставка без встроенных батарей позволяет заказчику самостоятельно подобрать внешние батарейные кабинеты под требуемое время автономии.
- Широкий входной диапазон и совместимость с генераторами: входной коэффициент мощности >0.99 и THDi <2% обеспечивают стабильную работу с дизель-генераторами без необходимости увеличения их номинальной мощности.
- Масштабируемость и отказоустойчивость (параллельная работа до 4 устройств): позволяет увеличивать мощность до 120 кВА или организовывать резервирование N+X без единой точки отказа.
- Расширенные возможности управления: 5-дюймовый цветной сенсорный ЖК-дисплей, два слота Mini Slot для карт SNMP/Modbus, сухие контакты и порт REPO обеспечивают полный контроль и интеграцию в любые системы мониторинга.
- Надёжность и репутация Delta Electronics: Delta – мировой лидер в области силовой электроники с многолетней историей, R&D-центрами в Тайване, Китае, Европе и США, а также развитой дистрибьюторской и сервисной сетью.
Часто задаваемые вопросы
E-E-A-T и B2B-релевантность
Delta Ultron HPH-30K (UPS303HH3300035) — это профессиональное решение для обеспечения бесперебойного питания от компании Delta Electronics, мирового лидера в области энергоэффективных технологий. Delta Electronics — это глобальная корпорация с R&D-центрами в Тайване, Китае, Европе и США, производственными мощностями по всему миру и развитой дистрибьюторской сетью, включая официальных партнёров в России и странах СНГ.
Ключевые аспекты для B2B-клиентов:
- Гарантийная поддержка: Производитель предоставляет гарантию сроком 12 месяцев на оборудование. В большинстве стран присутствуют авторизованные партнёры Delta (системные интеграторы), обученные пусконаладочным работам и техническому обслуживанию. Возможно расширение гарантии и заключение сервисных контрактов.
- Юридическая значимость для тендерных закупок (44-ФЗ, 223-ФЗ): Модель UPS303HH3300035 (HPH-30K) внесена в каталоги крупных дистрибьюторов и имеет артикулы, пригодные для включения в тендерную документацию. Поставщики предоставляют декларации о соответствии ТР ЕАЭС для стран Таможенного союза и сертификаты происхождения (СТ-1) по запросу.
- Совместимость с российским ПО: ИБП поддерживает стандартные интерфейсы управления (USB HID, RS-232, SNMP). Это обеспечивает совместимость с системами мониторинга на базе Linux, включая российские дистрибутивы (Astra Linux Special Edition, РЕД ОС), через протокол NUT (Network UPS Tools) или специализированное ПО Delta InfraSuite Device Manager.
- Совокупная стоимость владения (TCO): Высокий КПД (96% в онлайн-режиме, 99% в ECO-режиме) и возможность масштабирования времени автономии без замены основного блока снижают эксплуатационные расходы и обеспечивают долгосрочную инвестиционную привлекательность. Конструкция с фронтальным доступом упрощает обслуживание и замену компонентов.
Delta Ultron HPH-30K (UPS303HH3300035) — это высоконадёжный, масштабируемый и энергоэффективный трёхфазный ИБП для центров обработки данных, промышленных предприятий и телекоммуникационных узлов. Оптимальное сочетание мощности 30 кВА / 30 кВт, единичного коэффициента мощности и расширенных возможностей параллельной работы позволяет строить системы резервирования N+X как для среднего бизнеса, так и для крупных корпоративных ЦОД.
