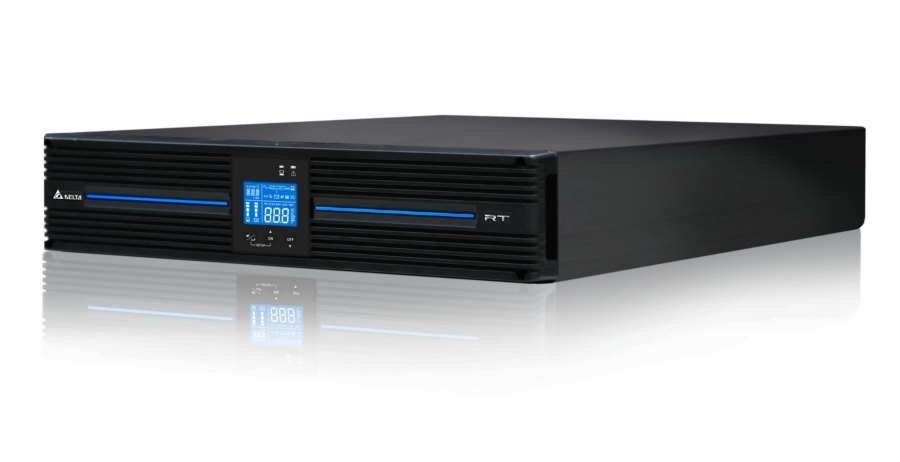

ИБП Delta UPS202R2RT2B035

ИБП Delta UPS202R2RT2B035 (Amplon RT 2 кВА) — онлайн-источник бесперебойного питания для серверного и сетевого оборудования

Delta UPS202R2RT2B035 — это однофазный онлайн-ИБП (VFI, двойное преобразование) мощностью 2000 ВА / 1800 Вт из серии Amplon RT. Модель выполнена в универсальном корпусе высотой 2U и предназначена для защиты критически важного оборудования в серверных комнатах, телекоммуникационных узлах и малых ЦОД[citation:1][citation:6]. Устройство обеспечивает питание нагрузок чистой синусоидой с нулевым временем переключения на батареи, обладает высоким КПД (до 94% в онлайн-режиме, до 97% в ECO-режиме) и поддерживает подключение внешних батарейных модулей для масштабирования времени автономии[citation:8][citation:9].

Основные характеристики

• Артикул производителя: UPS202R2RT2B035
• Серия: Delta Amplon RT
• Топология: Онлайн (двойное преобразование, VFI)
• Форм-фактор: Rack/Tower 2U (440 × 432 × 89 мм)
• Полная мощность: 2000 ВА
• Активная мощность: 1800 Вт (выходной коэффициент мощности 0.9)[citation:1][citation:8]
• Номинальное напряжение: 200/208/220/230/240 В (настраиваемое)
• Входной диапазон напряжения: 175–280 В (100% нагрузка), 120–175 В (70% нагрузка)[citation:1][citation:4]
• Входная частота: 40–70 Гц
• Входной коэффициент мощности: >0.99[citation:6][citation:9]
• Гармонические искажения входного тока (THDi): <5%[citation:6][citation:8]
• Выходные розетки: 6 × IEC C13 (10А) + 1 × IEC C19 (16А)[citation:1][citation:8]
• Входной разъем: IEC 320 C20
• Внутренние АКБ: 4 × 12 В / 9 А·ч (общее напряжение 48 В)[citation:1][citation:8]
• Ток заряда: 2 А[citation:1][citation:9]
• Время заряда до 90%: 3 часа[citation:8][citation:9]
• КПД в онлайн-режиме: до 94%[citation:1][citation:8]
• КПД в ECO-режиме: до 97%[citation:1][citation:8]
• Перегрузочная способность: 105–125% — 1 минута, 126–150% — 15 секунд[citation:1][citation:8]
• Уровень шума: <43 дБА[citation:6][citation:9]
• Вес: 18 кг[citation:1][citation:7]
• Гарантия: 24 месяца[citation:8]

Назначение и сценарии использования

ИБП Delta UPS202R2RT2B035 ориентирован на профессиональное применение в ИТ-инфраструктуре малого и среднего бизнеса. Благодаря топологии онлайн-типа с двойным преобразованием, устройство полностью изолирует нагрузку от всех возможных нарушений в питающей сети: импульсных помех, провалов, скачков напряжения и гармонических искажений[citation:6][citation:8]. Основные сценарии использования включают:

• Серверные комнаты и малые ЦОД: защита серверов, систем хранения данных (СХД) и активного сетевого оборудования
• Телекоммуникационные узлы: питание маршрутизаторов, коммутаторов и VoIP-оборудования
• Сетевые шкафы и кроссовые: обеспечение бесперебойного питания пассивного и активного оборудования в распределённых точках присутствия
• Медицинское и лабораторное оборудование: защита чувствительных анализаторов и диагностических приборов от помех
• Промышленные контроллеры и системы автоматизации: питание PLC и SCADA-серверов на производственных участках

Ключевые особенности

Онлайн-топология двойного преобразования (VFI)

ИБП постоянно преобразует входной переменный ток в постоянный и затем обратно в переменный, обеспечивая на выходе идеальную чистую синусоиду с точной стабилизацией напряжения и частоты. Это полностью изолирует нагрузку от всех возможных нарушений в питающей сети: импульсных помех, провалов, скачков, гармонических искажений и кратковременных отключений[citation:6][citation:8]. Время переключения на батареи отсутствует (0 мс), так как инвертор работает непрерывно.

Высокая эффективность и экономичность

ИБП достигает КПД до 94% в стандартном онлайн-режиме двойного преобразования, что снижает тепловыделение и эксплуатационные расходы[citation:1][citation:8]. В режиме высокой эффективности (ECO mode) КПД достигает 97% при стабильном качестве входной сети, обеспечивая значительную экономию электроэнергии[citation:1][citation:9].

Широкий входной диапазон и совместимость с генераторами

ИБП способен работать без перехода на батареи при входном напряжении от 175 до 280 В при полной нагрузке, а при снижении нагрузки диапазон расширяется до 120–280 В[citation:1][citation:4]. Входной коэффициент мощности >0.99 и низкие гармонические искажения входного тока (THDi <5%) делают ИБП совместимым с дизель-генераторами[citation:6][citation:8].

Гибкая батарейная система

ИБП оснащён четырьмя встроенными необслуживаемыми свинцово-кислотными батареями 12В/9Ач, обеспечивающими время автономии около 4–5 минут при полной нагрузке 1800 Вт[citation:1][citation:9]. Для увеличения времени автономии можно подключать до 5 внешних батарейных модулей (каждый модуль добавляет 4 батареи 12В/9Ач). При подключении одного внешнего модуля время работы при полной нагрузке увеличивается до 20 минут, при пяти модулях — до 100 минут[citation:9]. Горячая замена батарей позволяет заменять аккумуляторы без выключения подключённого оборудования[citation:8]. Технология заряда ABM (Advanced Battery Management) продлевает срок службы аккумуляторов за счёт трёхступенчатого заряда[citation:6].

Управление и мониторинг

ИБП оснащён многофункциональным поворотным ЖК-дисплеем, отображающим входное/выходное напряжение, нагрузку в ВА/Вт, состояние батарей, время автономии и коды ошибок[citation:1][citation:8]. Для интеграции в ИТ-инфраструктуру предусмотрены следующие интерфейсы:

• USB и RS-232 — для подключения к серверу и управления через ПО[citation:6][citation:8]
• Слот SMART (MiniSlot) — для установки опциональных карт расширения (SNMP-карта для удалённого мониторинга по сети, Modbus-карта для интеграции в SCADA, релейная карта для внешней сигнализации)[citation:8]
• Порт REPO (Emergency Power Off) — для дистанционного аварийного отключения ИБП[citation:8]
• Программируемые группы розеток — позволяют отключать второстепенные нагрузки при работе от батарей, экономя энергию для критического оборудования[citation:8]

Универсальный форм-фактор

ИБП выполнен в корпусе высотой 2U и шириной 440 мм, что позволяет устанавливать его в стандартную 19-дюймовую стойку. Комплект поставки включает монтажные направляющие для горизонтальной установки[citation:1][citation:8]. При необходимости устройство может использоваться как напольное (Tower) с помощью прилагающихся ножек[citation:6].

Технические характеристики (полный список)

Входные параметры

• Номинальное входное напряжение: 200/208/220/230/240 В (настраиваемое)
• Диапазон входного напряжения (без перехода на батареи): 175–280 В (100% нагрузка), 120–175 В (70% нагрузка)[citation:1][citation:4]
• Диапазон входной частоты: 40–70 Гц (автоматическое определение 50/60 Гц)
• Входной коэффициент мощности (PF): >0.99 при полной нагрузке[citation:6][citation:9]
• Гармонические искажения входного тока (THDi): <5%[citation:6][citation:8]
• Тип входного разъёма: IEC 320 C20 (16А)
• Совместимость с генератором: Да[citation:2]

Выходные параметры

• Номинальная полная мощность: 2000 ВА
• Номинальная активная мощность: 1800 Вт (коэффициент мощности выхода 0.9)[citation:1][citation:8]
• Выходное напряжение: 200/208/220/230/240 В (настраиваемое)
• Точность стабилизации выходного напряжения: ±1%[citation:9]
• Выходная частота (в батарейном режиме): 50/60 Гц ±0.05 Гц[citation:8]
• Форма выходного сигнала: чистая синусоида
• Гармонические искажения выходного напряжения (THDv): <2% (линейная нагрузка), <5% (нелинейная нагрузка)[citation:8]
• Крест-фактор: 3:1[citation:9]
• Выходные розетки: 6 × IEC 320 C13 (10А) + 1 × IEC 320 C19 (16А)[citation:1][citation:8]
• Встроенный автоматический байпас: Да[citation:9]

Аккумуляторная подсистема (встроенная)

• Тип АКБ: герметичные свинцово-кислотные (AGM, VRLA), необслуживаемые
• Количество и ёмкость: 4 батареи по 12 В / 9 А·ч (общее напряжение батарейного блока 48 В)[citation:1][citation:8]
• Ток заряда: 2 А (стандартно)[citation:1][citation:9]
• Время заряда до 90%: 3 часа[citation:8][citation:9]
• Горячая замена батарей: поддерживается[citation:8]
• Холодный старт: да[citation:2]

Время автономии (от встроенных батарей)

Типовые значения для новой полностью заряженной батареи при 25°C[citation:1][citation:9]:

• Нагрузка 300 Вт (17%): 60 минут
• Нагрузка 600 Вт (33%): 20 минут
• Нагрузка 900 Вт (50%): 12 минут
• Нагрузка 1200 Вт (67%): 9 минут
• Нагрузка 1500 Вт (83%): 7 минут
• Нагрузка 1800 Вт (100%): 4–5 минут

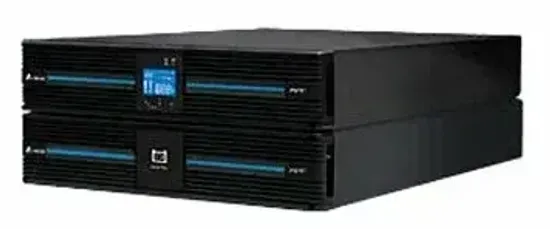

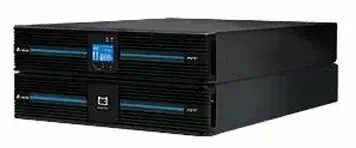

Время автономии с внешними батарейными модулями

При подключении внешних батарейных модулей (каждый модуль добавляет 4 батареи 12В/9Ач)[citation:9]:

• 1 внешний модуль (суммарно 8 батарей): 100% нагрузка — 20 минут, 50% нагрузка — 50 минут
• 3 внешних модуля (суммарно 16 батарей): 100% нагрузка — 60 минут, 50% нагрузка — 140 минут
• 5 внешних модулей (суммарно 24 батареи): 100% нагрузка — 100 минут, 50% нагрузка — 240 минут

Коммуникации и управление

• Стандартные интерфейсы: USB (Type B), RS-232 (DB9)
• Слот расширения: 1 × SMART (MiniSlot) для карт SNMP, Modbus, релейных[citation:8]
• Порт REPO (Emergency Power Off): да[citation:8]
• Программируемые группы розеток: да[citation:8]
• Дисплей: поворотный ЖК-дисплей[citation:1][citation:8]
• Звуковая сигнализация: есть (отключаемая)[citation:2]

Физические параметры и условия эксплуатации

• Форм-фактор: Rack/Tower (2U)
• Размеры (Ш × Г × В): 440 × 432 × 89 мм[citation:1][citation:6]
• Вес: 18 кг[citation:1][citation:7]
• Рабочая температура: 0°C – +50°C[citation:6][citation:9]
• Температура хранения: -20°C – +60°C
• Относительная влажность: 5–95% (без конденсации)[citation:6]
• Уровень шума: <43 дБА (на расстоянии 1 метра)[citation:6][citation:9]
• Высота над уровнем моря: до 1000 м без снижения мощности
• Степень защиты: IP20

Энергопотребление и эффективность

• КПД в онлайн-режиме (AC-AC): до 94%[citation:1][citation:8]
• КПД в режиме ECO: до 97%[citation:1][citation:8]
• Потребление в режиме готовности: минимальное (режим энергосбережения)

Соответствие стандартам и сертификация

• Безопасность: CE, EN 62040-1
• Электромагнитная совместимость (EMC): EN 62040-2[citation:9]
• Качество электроэнергии: IEC/EN 62040-3 (VFI)
• Экологичность: RoHS, WEEE

Комплектация и аксессуары

Стандартная комплектация

Поставка ИБП Delta UPS202R2RT2B035 включает основной блок с предустановленными батареями (4 × 12В/9Ач), комплект для монтажа в 19" стойку (направляющие), ножки для напольной установки, кабель питания IEC C20 – C19 для подключения к сети, кабель USB для связи с ПК/сервером, краткое руководство по установке и гарантийный талон[citation:8].

Важно: Кабели питания для подключения нагрузки к розеткам IEC C13/C19 не входят в комплект и приобретаются отдельно.

Аксессуары и опции (приобретаются отдельно)

• Внешний батарейный модуль (EBC) Delta для серии RT — для масштабирования времени автономии (до 5 модулей)[citation:1][citation:9]
• Карта SNMP (MiniSlot) — для удалённого мониторинга и управления ИБП по сети (веб-интерфейс, SNMP traps, email-уведомления)[citation:8]
• Карта Modbus (MiniSlot) — для интеграции в промышленные системы автоматизации и SCADA[citation:8]
• Релейная карта (минислот) — для расширения возможностей сигнализации через сухие контакты
• Датчик окружающей среды — для мониторинга температуры и влажности в стойке (подключается к SNMP-карте)

Почему стоит выбрать Delta UPS202R2RT2B035

• Оптимальное соотношение цена/производительность – модель 2 кВА / 1800 Вт с выходным коэффициентом мощности 0.9 и высоким КПД обеспечивает превосходные характеристики для серверных комнат малого и среднего бизнеса по конкурентной цене[citation:8].
• Высокая надёжность (VFI, двойное преобразование) – чистая синусоида на выходе и 0 мс переключения на батареи гарантируют совместимость с любым оборудованием, включая серверные блоки питания с активным PFC[citation:6][citation:8].
• Экономия на электроэнергии – высокий КПД (94% в онлайн-режиме, 97% в ECO-режиме) снижает тепловыделение и счета за электричество[citation:1][citation:8].
• Гибкость масштабирования времени автономии – возможность подключения до 5 внешних батарейных модулей позволяет увеличить время работы от 5 минут до 2–4 часов[citation:1][citation:9].
• Удобство размещения в стойке или на полу – универсальный корпус 2U с комплектными направляющими упрощает интеграцию в любую серверную инфраструктуру[citation:6][citation:8].
• Горячая замена батарей – замена АКБ производится без выключения ИБП и отключения нагрузки[citation:8].
• Расширенные возможности управления и мониторинга – слот MiniSlot, USB, RS-232 и опциональные SNMP-карты обеспечивают полный контроль над состоянием ИБП и возможностью его интеграции в системы мониторинга[citation:8].
• Длительная гарантия (24 месяца) – гарантийный срок выше среднего для данного класса устройств[citation:8].
