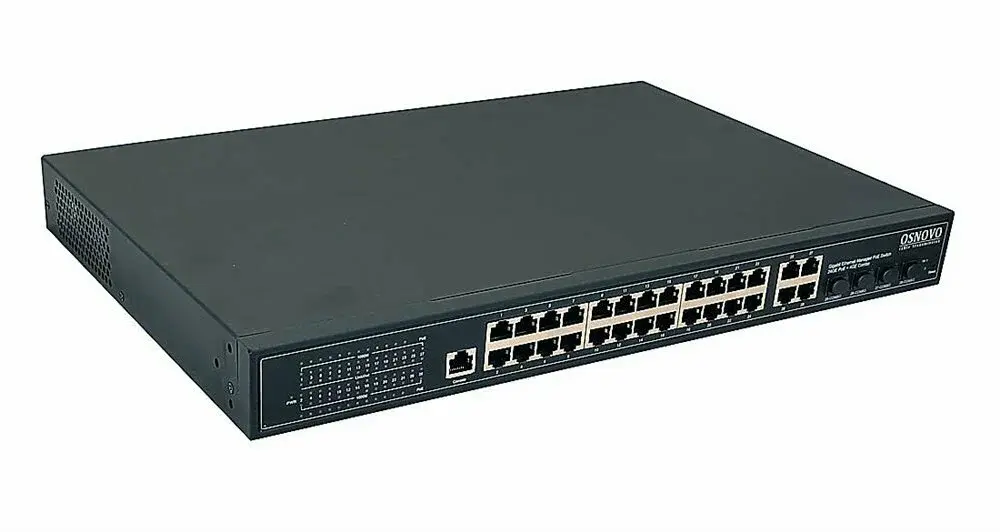

Коммутатор Osnovo SW-8244/L(400W) - Управляемый L2 PoE коммутатор Gigabit Ethernet на 24 RJ45 PoE + 4 x GE Combo Uplink порта. Порты: 24 x GE (10/100/1000 Base-T) с поддержкой PoE (IEEE 802.3af/at), 4 x GE Combo Uplink (RJ45 + SFP)

Коммутатор Osnovo SW-8244/L(400W) — управляемый L2 PoE коммутатор для малого и среднего бизнеса

Osnovo SW-8244/L(400W) — это управляемый коммутатор уровня L2 (Layer 2), предназначенный для малых и средних предприятий, систем видеонаблюдения и Wi-Fi-инфраструктур. Устройство оснащено 24 портами Gigabit Ethernet с поддержкой Power over Ethernet (PoE) по стандартам 802.3af/at и 4 комбинированными (Combo) uplink-портами (RJ45 + SFP) для подключения к магистральной сети. Общий PoE-бюджет составляет 400 Вт, что позволяет питать до 24 устройств (IP-камер, точек доступа, IP-телефонов) без использования дополнительных инжекторов питания.

Основные характеристики

• Тип: Управляемый L2 Smart Switch
• Порты: 24 × 10/100/1000Base-T (PoE/PoE+), 4 × GE Combo Uplink (RJ45 + SFP)
• PoE-бюджет: 400 Вт (до 30 Вт на порт по стандарту 802.3at)
• Коммутационная способность: 56 Гбит/с
• Скорость пересылки пакетов: 41.66 Mpps
• Таблица MAC-адресов: 16 000 записей
• Jumbo Frame: до 9 600 байт
• Форм-фактор: 1U для 19" стойки (Rackmount)
• Охлаждение: активное (вентиляторы)
• Питание: Встроенный блок питания 100–240 В AC
• Габариты (Ш×Г×В): 440 × 285 × 44 мм

Назначение

Коммутатор Osnovo SW-8244/L(400W) разработан для малых и средних предприятий, где требуется централизованное питание и подключение большого количества устройств. Модель идеально подходит для развертывания систем видеонаблюдения (питание IP-камер по PoE), Wi-Fi-сетей (питание точек доступа) и IP-телефонии (питание VoIP-телефонов), позволяя питать устройства по кабелю Ethernet без использования дополнительных инжекторов.

Совместимость и сферы применения

Коммутатор поддерживает полный спектр функций уровня L2 и предоставляет гибкие возможности управления через Web-интерфейс, CLI, SNMP или консольный порт. Основные сценарии использования:

• Системы видеонаблюдения (CCTV) — питание до 24 IP-камер по PoE с суммарной мощностью 400 Вт, поддержка Auto Surveillance VLAN для приоритезации видеотрафика
• Wi-Fi-инфраструктура — подключение и питание точек доступа Wi-Fi 5/6, агрегация каналов для магистральных соединений
• IP-телефония (VoIP) — выделение голосового трафика в отдельную VLAN с наивысшим приоритетом через Auto Voice VLAN
• Корпоративные сети малого и среднего бизнеса — коммутатор доступа для подключения рабочих станций и принтеров с питанием по PoE
• Небольшие ЦОД и серверные — аплинки через SFP-порты к магистральным коммутаторам или серверам

Возможности

• Power over Ethernet (PoE+) — все 24 порта поддерживают стандарты 802.3af/at с максимальной мощностью 30 Вт на порт и общим бюджетом 400 Вт
• 4 комбинированных uplink-порта (Combo) — возможность подключения к магистрали по медному кабелю RJ45 или оптическому кабелю через SFP-трансивер
• Функции уровня L2 — поддержка VLAN (802.1Q), Link Aggregation (LACP), Spanning Tree (STP/RSTP/MSTP), IGMP Snooping, Port Mirroring, Loopback Detection
• Качество обслуживания (QoS) — 8 очередей на порт, приоритезация на основе 802.1p, DSCP, IP-адреса, порта TCP/UDP
• Безопасность — аутентификация 802.1X, ACL, DHCP Snooping, ARP Spoofing Prevention, Port Security
• Управление — Web-интерфейс, CLI (консольный порт RJ-45), Telnet, SNMP v1/v2c/v3, поддержка IPv6
• Энергоэффективность — поддержка стандарта IEEE 802.3az Energy-Efficient Ethernet для автоматического снижения энергопотребления при малой нагрузке
• Статическая маршрутизация — поддержка статических маршрутов IPv4/IPv6

Особенности

• Высокий PoE-бюджет 400 Вт — суммарной мощности хватает для питания до 24 устройств с потреблением до 15.4 Вт каждое, или комбинации маломощных и мощных устройств (например, 10 камер по 15 Вт и 8 точек доступа по 30 Вт).
• 4 комбинированных uplink-порта — два типа интерфейсов на каждый порт (RJ45 и SFP) позволяют гибко выбирать среду подключения: медный кабель или оптоволокно.
• Консольный порт RJ-45 и CLI — наличие выделенного консольного порта и полноценного интерфейса командной строки (CLI) позволяет выполнять тонкую настройку и автоматизацию управления коммутатором, что особенно важно для опытных сетевых администраторов.
• Широкий диапазон рабочих температур — эксплуатация при температурах от -10°C до +55°C позволяет устанавливать коммутатор в неотапливаемых помещениях и уличных шкафах.
• Активное охлаждение — вентиляторы обеспечивают стабильную работу даже при максимальной PoE-нагрузке и в условиях высокой температуры окружающей среды.
• Статическая маршрутизация — поддержка статической маршрутизации IPv4/IPv6 позволяет использовать коммутатор в качестве устройства агрегации, снижая нагрузку на основной маршрутизатор.
• Российский бренд Osnovo — коммутатор адаптирован для российского рынка, поддерживается на русском языке, продукция сертифицирована и включена в реестр отечественного оборудования.

Технические характеристики

Аппаратная платформа

• Процессор: ARM Cortex-A9 800 МГц
• Оперативная память: 256 МБ
• Flash-память: 32 МБ

Порты и интерфейсы

• 24 × 10/100/1000Base-T (RJ45) с поддержкой PoE+
• 4 × GE Combo Uplink (RJ45 + SFP) — 2 порта
• 1 × консольный порт (RJ45)
• Кнопка Reset

Производительность и коммутация

• Коммутационная способность: 56 Гбит/с
• Скорость пересылки пакетов (64 байта): 41.66 Mpps
• Таблица MAC-адресов: 16 384 записи
• Jumbo Frame: до 9 600 байт
• Метод коммутации: Store-and-forward

PoE (Power over Ethernet)

• PoE-порты: порты 1–24
• Стандарты PoE: 802.3af (PoE, 15.4 Вт), 802.3at (PoE+, 30 Вт)
• Общий PoE-бюджет: 400 Вт
• Максимальная мощность на порт: 30 Вт (PoE+)
• Управление PoE: приоритет портов, расписание питания

Функции уровня L2

• VLAN: 802.1Q Tag VLAN (до 4094 групп), Port-based VLAN, Private VLAN
• Link Aggregation: 802.3ad (LACP), до 8 групп, до 8 портов в группе
• Spanning Tree: STP (802.1D), RSTP (802.1w), MSTP (802.1s), Root Guard
• Port Mirroring: One-to-One, Many-to-One, зеркалирование входящего/исходящего трафика
• Loopback Detection: автоматическое обнаружение и блокировка петель
• IGMP Snooping: v1/v2/v3, до 256 групп
• MLD Snooping: v1/v2, до 256 групп
• Диагностика кабеля: определение состояния витой пары и типа неисправности

Функции уровня L3

• Статическая маршрутизация: до 124 статических маршрутов IPv4, до 50 статических маршрутов IPv6

Качество обслуживания (QoS)

• 8 очередей на порт
• Механизмы обработки очередей: Strict Priority, Weighted Round Robin (WRR)
• Приоритезация на основе: 802.1p, DSCP, MAC-адреса, IP-адреса, порта TCP/UDP
• Rate Limiting: на основе порта (входящее/исходящее)

Безопасность и управление доступом

• Аутентификация: 802.1X Port-based Access Control
• Списки доступа (ACL): до 100 правил
• DHCP Snooping, DHCP Server Screening
• ARP Spoofing Prevention
• Port Security: ограничение количества MAC-адресов на порту
• SSH v2, SSL

Управление и мониторинг

• Интерфейсы управления: Web GUI (HTTP/HTTPS), CLI (консоль RJ-45/Telnet/SSH), SNMP v1/v2c/v3
• Протоколы управления: RMON, LLDP, SNTP, Syslog
• Поддержка IPv6: Dual Stack, MLD Snooping, IPv6 QoS, IPv6 ACL
• Диагностика: Cable Diagnostics, поддержка DDM (Digital Diagnostic Monitoring) для SFP

Питание и охлаждение

• Входное напряжение: 100–240 В AC, 50/60 Гц
• Максимальная потребляемая мощность: 480 Вт (с нагрузкой PoE)
• Тип блока питания: встроенный
• Охлаждение: активное (вентиляторы)

Физические параметры и условия эксплуатации

• Форм-фактор: 1U, монтаж в 19" стойку / настольный
• Габариты (Ш×Г×В): 440 × 285 × 44 мм
• Рабочая температура: -10…+55 °C
• Температура хранения: -40…+70 °C
• Влажность при эксплуатации: 10–95% (без конденсации)
• Материал корпуса: металл

Комплектация и опции

Стандартная комплектация Osnovo SW-8244/L(400W) включает: коммутатор в сборе, кабель питания, комплект для монтажа в 19" стойку (кронштейны и винты), консольный кабель (RJ-45 to RS-232), краткое руководство по установке, гарантийный талон.

Дополнительные опции и аксессуары:

• Оптические трансиверы SFP для подключения по оптоволокну (1000BASE-SX/LX)
• Медные SFP-трансиверы для подключения по витой паре на большие расстояния
• Пассивные медные кабели DAC для прямого подключения между коммутаторами
• Сервисная поддержка и расширенная гарантия

Где применяется Osnovo SW-8244/L(400W)

• Системы видеонаблюдения (CCTV) — питание до 24 IP-камер с суммарной мощностью 400 Вт
• Wi-Fi-инфраструктура — подключение и питание точек доступа Wi-Fi 5/6, возможность агрегации каналов для магистральных соединений
• IP-телефония (VoIP) — подключение и питание IP-телефонов, выделение голосового трафика в отдельную VLAN с высшим приоритетом
• Корпоративные сети малого и среднего бизнеса — коммутатор доступа для подключения рабочих станций, принтеров и другого офисного оборудования с питанием по PoE
• Небольшие ЦОД и серверные комнаты — аплинки к магистральным коммутаторам через SFP-порты

Почему стоит выбрать Osnovo SW-8244/L(400W)

• Оптимальное соотношение цены и функциональности — 24 порта PoE+ и 4 комбинированных uplink-порта по доступной цене
• Высокий PoE-бюджет 400 Вт — мощности хватает для питания до 24 устройств без использования дополнительных инжекторов
• 4 комбинированных uplink-порта — гибкость подключения к магистрали через RJ45 или SFP
• Широкий диапазон рабочих температур — от -10°C до +55°C, подходит для установки в неотапливаемых помещениях
• Расширенные функции безопасности — защита от ARP Spoofing, DHCP Snooping, ACL, 802.1X
• Полнофункциональное управление — Web-интерфейс, CLI (консольный порт), SNMP
• Энергоэффективность — стандарт 802.3az EEE снижает энергопотребление при малой нагрузке
• Российский бренд Osnovo — продукция сертифицирована, адаптирована для российского рынка, включена в реестр отечественного оборудования
