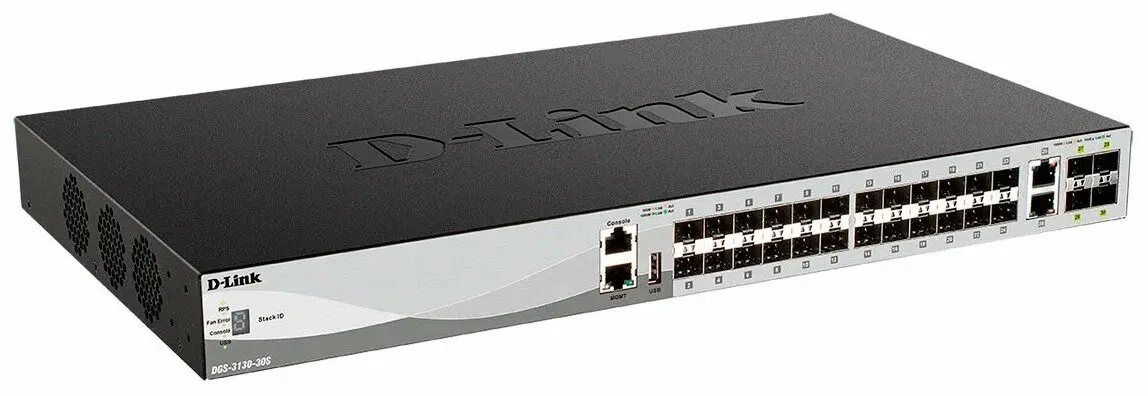

Коммутатор D-Link DGS-3130-30S/B1A — Управляемый L3 стекируемый коммутатор для корпоративных сетей
D-Link DGS-3130-30S/B1A — это управляемый коммутатор уровня L3 (Lite Layer 3) форм-фактора 1U, предназначенный для построения безопасных гигабитных сетей доступа на предприятиях и в сетях Metro Ethernet. Модель оснащена 24 портами 1000Base-X SFP, 2 портами 10GBase-T и 4 портами 10GBase-X SFP+.
Ключевые особенности
Гибкая портовая конфигурация
24 порта SFP (1000Base-X) для подключения оптоволоконных линий, 2 порта 10GBase-T для медных аплинков и 4 порта SFP+ для оптических соединений 10G.
Стекирование устройств
Поддержка физического стекирования до 9 устройств с пропускной способностью до 80 Гбит/с, а также виртуального стекирования Single IP Management (SIM) до 32 устройств [citation:1].
Расширенные функции безопасности
IP-MAC-Port Binding (IMPB) с DHCP Snooping, 802.1X, Web-based Access Control (WAC), MAC-based Access Control, ACL (до 2048 записей на вход), Port Security [citation:1][citation:4].
Надёжность и отказоустойчивость
Поддержка ERPS (Ethernet Ring Protection Switching) с временем восстановления менее 50 мс, STP/RSTP/MSTP, Link Aggregation (до 32 групп), возможность подключения внешнего RPS DPS-500A [citation:1][citation:6].
Управление трафиком (QoS)
8 очередей на порт, обработка Strict Priority/WRR/Strict+WRR,带宽控制 с минимальной granularity 8 Кбит/с, поддержка Two Rate Three Color Marker [citation:1][citation:4].
Многоадресная рассылка (Multicast)
IGMP/MLD Snooping, поддержка до 1024 групп, ISM VLAN для изоляции multicast-трафика, IGMP Snooping Querier [citation:1].
Стекирование
При физическом стекировании моделей DGS-3130-30S/30TS/30PS вес составляет 1 на юнит, максимальное количество устройств в стеке — 9. При смешивании с моделями DGS-3130-54XX (вес 2 на юнит) общий вес стека не должен превышать 12 [citation:1].
При физическом стекировании моделей DGS-3130-30S/30TS/30PS вес составляет 1 на юнит, максимальное количество устройств в стеке — 9. При смешивании с моделями DGS-3130-54XX (вес 2 на юнит) общий вес стека не должен превышать 12 [citation:1].
Полные технические характеристики
Аппаратное обеспечение
| Процессор | Broadcom BCM56160, 1.25 ГГц [citation:1][citation:5] |
|---|---|
| Оперативная память (DRAM) | 2 ГБ (DDR4) [citation:1] |
| Flash-память | 256 МБ (NAND) [citation:1] |
| Буфер пакетов | 2 МБ [citation:1] |
Интерфейсы
| Порты SFP | 24 × 1000Base-X SFP [citation:1] |
|---|---|
| Порты 10GBase-T (RJ-45) | 2 × 10 Гбит/с [citation:1] |
| Порты SFP+ | 4 × 10GBase-X SFP+ [citation:1] |
| Консольный порт | 1 × RJ-45 (RS-232) [citation:2] |
| Порт управления (OOB) | 1 × 10/100/1000Base-T RJ-45 [citation:1] |
| USB-порт | 1 × USB 2.0 Type A [citation:1] |
Производительность
| Коммутационная матрица | 168 Гбит/с [citation:1] |
|---|---|
| Скорость пересылки пакетов (64-байт) | 125 Mpps [citation:1] |
| Таблица MAC-адресов | 16K записей [citation:1] |
| Jumbo Frame | 9 216 байт [citation:1] |
| Статические MAC-адреса | 512 записей [citation:1] |
Стекирование
| Физическое стекирование | До 9 устройств, полоса пропускания до 80 Гбит/с, кольцевая топология [citation:1] |
|---|---|
| Виртуальное стекирование (SIM) | До 32 устройств, D-Link Single IP Management [citation:1] |
Электропитание
| Блок питания | Внутренний, 100–240 В AC, 50/60 Гц [citation:3] |
|---|---|
| Максимальная потребляемая мощность | 82.4 Вт [citation:5][citation:6] |
| Потребление в режиме ожидания | 43.9 Вт [citation:6] |
| Поддержка RPS | DPS-500A (приобретается отдельно) [citation:1] |
Физические параметры
| Размеры (Ш × Г × В) | 440 × 250 × 44 мм [citation:2] |
|---|---|
| Вес | 3.21 кг [citation:2][citation:6] |
| Материал корпуса | Металл [citation:5] |
Условия эксплуатации
| Рабочая температура | 0°C … +50°C [citation:3][citation:6] |
|---|---|
| Температура хранения | -40°C … +70°C [citation:6] |
| Рабочая влажность | 10% … 90% (без конденсации) [citation:6] |
| Охлаждение | Активное, 3 вентилятора [citation:5] |
Программные возможности
Функции уровня L2
- Link Aggregation: до 32 групп, до 8 портов в группе (802.3ad/802.1AX) [citation:1]
- Spanning Tree: 802.1D STP, 802.1w RSTP, 802.1s MSTP с BPDU Filtering и Root Guard [citation:1]
- Loopback Detection (LBD), Broadcast/Multicast/Unicast Storm Control [citation:4]
- Port Mirroring: One-to-One, Many-to-One, Flow-based Mirroring, RSPAN [citation:1]
- ERPS (G.8032) для кольцевых топологий с восстановлением менее 50 мс [citation:1]
VLAN
- 802.1Q Tagged VLAN, Port-based VLAN, Protocol VLAN (802.1v) [citation:1]
- Voice VLAN, MAC-based VLAN, Private VLAN, Asymmetric VLAN [citation:1]
- Double VLAN (Q-in-Q): Port-based и Selective Q-in-Q [citation:1]
- VLAN Translation, VLAN Trunking, GVRP [citation:1]
- Максимальное количество VLAN-групп: 4094 [citation:1]
Маршрутизация (L3)
- Статическая маршрутизация IPv4/IPv6, маршрут по умолчанию [citation:6]
- RIPv1/v2 и RIPng [citation:6]
- OSPFv2/v3 (динамическая маршрутизация) [citation:6]
- VRRP (Virtual Router Redundancy Protocol) [citation:6]
- ECMP (Equal-Cost Multi-Path), Policy-based Routing (PBR) [citation:6]
- Таблица маршрутизации: до 1024 записей, L3 Forwarding Table: 4096 записей [citation:6]
Многоадресная рассылка (Multicast)
- IGMP Snooping v1/v2/v3 (до 1024 групп, Fast Leave, Querier) [citation:1]
- MLD Snooping v1/v2 для IPv6 (до 1024 групп) [citation:1]
- ISM VLAN для изоляции multicast-трафика [citation:1]
- До 512 статических IGMP/MLD групп [citation:1]
Качество обслуживания (QoS)
- 8 очередей на порт, обработка Strict Priority, WRR, Strict+WRR [citation:1]
- CoS на основе порта, VLAN ID, 802.1p, MAC-адреса, IP-адреса, DSCP, протокола, TCP/UDP порта [citation:4]
- Bandwidth Control с granularity 8 Кбит/с (порт/поток) [citation:1]
- Two Rate Three Color Marker (trTCM), Single Rate Three Color Marker (srTCM) [citation:4]
- WRED (Weighted Random Early Detection) для предотвращения перегрузок [citation:4]
Безопасность
- 802.1X (Port-based/Host-based), Identity-driven Policy Assignment [citation:1]
- Web-based Access Control (WAC), MAC-based Access Control (MAC) [citation:1]
- RADIUS и TACACS+ аутентификация для управления коммутатором [citation:4]
- IP-MAC-Port Binding с DHCP Snooping (до 500 записей) [citation:1]
- ACL: до 2048 записей на вход, до 512 на выход, Time-based ACL [citation:4]
- SSHv2, SSLv1/v2/v3 для защищённого управления [citation:4]
- Port Security (до 64 MAC-адресов на порт) [citation:4]
- ARP Spoofing Prevention, DoS Attack Prevention, BPDU Attack Protection [citation:1]
Управление и мониторинг
- Web-based GUI, Command Line Interface (CLI), Telnet/SSH [citation:1]
- SNMP v1/v2c/v3, SNMP Traps, RMON v1/v2, sFlow [citation:1][citation:6]
- LLDP/LLDP-MED, DHCP Relay/Server, DHCP Auto-Configuration [citation:4]
- Dual Images, Dual Configurations, Multiple Images [citation:6]
- System Log, SMTP, NTP/SNTP, DNS Client [citation:6]
- OAM: 802.3ah Ethernet Link OAM, 802.1ag CFM, Y.1731, DDM для оптических трансиверов [citation:4]
Экологичные технологии Green Ethernet
- IEEE 802.3az Energy-Efficient Ethernet (EEE) [citation:1]
- Энергосбережение по состоянию линка, длине кабеля, отключению порта и LED-индикаторов [citation:6]
- Режим гибернации системы (System Hibernation) [citation:6]
Комплект поставки
- Коммутатор D-Link DGS-3130-30S/B1A
- Кабель питания с фиксатором [citation:5]
- Консольный кабель (RJ-45 to DB9) [citation:5]
- Крепёжный комплект для установки в 19" стойку (скобы-кронштейны, винты) [citation:5]
- Резиновые ножки для настольной установки [citation:5]
- Документация (руководство по установке) [citation:5]
Обратите внимание:
- Резервный источник питания DPS-500A приобретается отдельно и не входит в стандартную комплектацию [citation:1].
- Оптические трансиверы (SFP/SFP+) приобретаются отдельно.
- Физическое стекирование поддерживается в актуальных версиях прошивки.
Преимущества для корпоративного использования
- Масштабируемость: Возможность физического стекирования до 9 коммутаторов позволяет создавать единую логическую инфраструктуру на этаж или здание, упрощая управление и повышая отказоустойчивость.
- Защита на уровне доступа: Функции IMPB, DHCP Snooping и 802.1X обеспечивают контроль подключения устройств по IP/MAC-адресам, предотвращая атаки подмены ARP и несанкционированный доступ.
- Гибкие аплинки: 6 портов 10G (2 медных + 4 оптических) позволяют организовать резервированные каналы к ядру сети или подключить серверы на высокой скорости.
- Устойчивость к сбоям: ERPS и множественные протоколы STP гарантируют быстрое восстановление связи при обрывах кабеля или отказах оборудования [citation:1].
Часто задаваемые вопросы
Статус продукта
Коммутатор D-Link DGS-3130-30S/B1A поставляется на заказ (Проектная поставка). Рекомендуется уточнять актуальность модели и сроки поставки перед заказом [citation:1].
