ИБП Штиль STR1103L

ИБП Штиль STR1103L — профессиональный онлайн-источник 3 кВА с внешними батареями для серверных и ЦОД

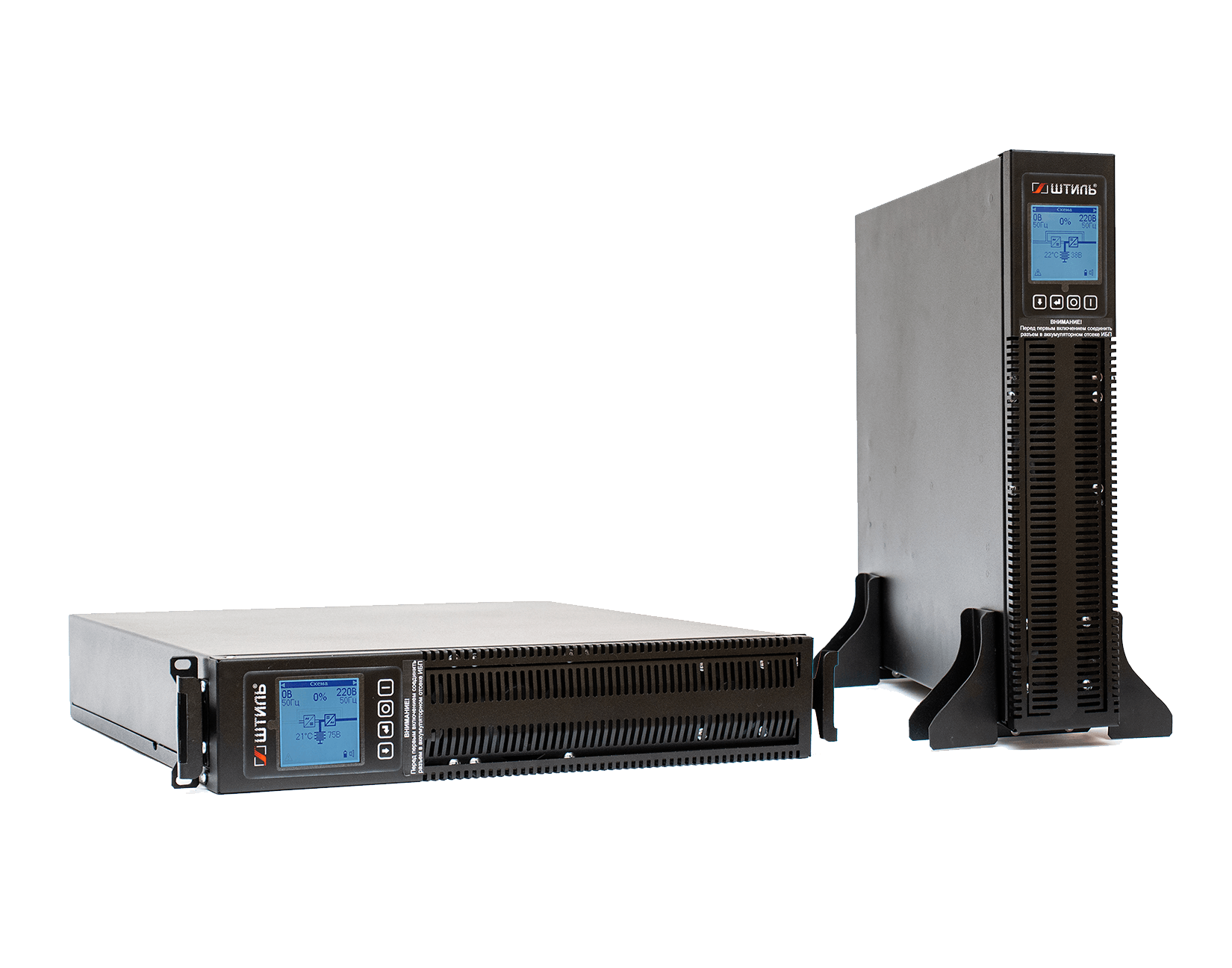

Штиль STR1103L — это источник бесперебойного питания с технологией двойного преобразования (on-line), представляющий собой современное и надёжное решение для защиты критически важного оборудования мощностью до 3000 ВА / 2700 Вт . Модель разработана и производится в России группой компаний «Штиль» и предназначена для серверных, телекоммуникационных центров, систем безопасности и автоматизации . Благодаря универсальному форм-фактору (2U) устройство может устанавливаться как в 19-дюймовую стойку, так и напольно .

Основные характеристики

• Производитель: Штиль (Россия)
• Модель: STR1103L
• Номинальная мощность: 3000 ВА / 2700 Вт (коэффициент мощности 0.9)
• Топология: On-line с двойным преобразованием (VFI)
• Форм-фактор: Универсальный (стоечное исполнение 19", 2U / напольный)
• Выходные разъемы: 8 x IEC 320 C13 + 1 x IEC 320 C19 с батарейной поддержкой
• Цвет корпуса: Черный
• Габариты (ШxГxВ): 482 x 447 x 88 мм (для стоечного монтажа)
• Вес нетто: 9–12,96 кг (без АКБ)

Назначение

ИБП Штиль STR1103L разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность, надежность и чистота выходного сигнала . Устройство оптимизировано для следующих задач:

• Защита серверного и сетевого оборудования: питание серверов, коммутаторов, маршрутизаторов и систем хранения данных в серверных комнатах и дата-центрах .
• Питание телекоммуникационного оборудования и систем видеонаблюдения: обеспечение бесперебойной работы активного сетевого оборудования и камер .
• Интеграция в системы автоматизации (АСУ ТП): защита контрольно-измерительных приборов и устройств управления .
• Системы безопасности и аварийной сигнализации: гарантия непрерывной работы критических систем .
• Создание систем с длительным временем автономии: устройство не имеет встроенных батарей и предназначено для подключения внешних аккумуляторов, что позволяет гибко настраивать время резервирования под конкретные требования заказчика .

Возможности

• Технология двойного преобразования (on-line): обеспечивает идеальную синусоиду на выходе, полную изоляцию нагрузки от всех проблем входной сети и мгновенный переход на батареи без разрыва .
• Широкий диапазон стабилизации: устройство стабилизирует выходное напряжение в диапазоне входного напряжения 90-295 В (с точностью ±2%) без перехода на питание от АКБ, что продлевает срок службы батарей .
• Высокая эффективность: КПД достигает 95% в режиме on-line и 99% в энергосберегающем режиме «ECO» и при работе через байпас, что снижает потери электроэнергии .
• Гибкая конфигурация батарей: ИБП поставляется без внутренних аккумуляторов и предназначен для подключения внешних батарей с номинальным напряжением 72 В. Поддерживается подключение до 4 внешних батарейных модулей .
• Сегментация нагрузки: выходные разъемы разделены на основные и неприоритетные. При снижении заряда АБ до заданного уровня (настраивается от 10 до 90%) происходит автоматическое отключение неприоритетных разъемов, продлевая питание критически важного оборудования .
• "Холодный старт" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети .
• Автоматический байпас (BYPASS): обеспечивает возможность обслуживания ИБП без отключения нагрузки или переключение на питание от сети при перегрузке или неисправности .
• Совместимость с генераторами: благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ИБП отлично функционирует в связке с дизельгенераторными установками .

Особенности

• Российское производство: ИБП разработан и производится группой компаний «Штиль», имеющей собственную производственную базу и многолетний опыт в сфере систем электропитания .
• Универсальный корпус 2U: возможность установки как в 19-дюймовую стойку, так и в вертикальное напольное положение. Все необходимые крепления входят в комплект .
• Инновационный ЖК-дисплей со встроенным гироскопом: экран автоматически меняет ориентацию в зависимости от положения устройства, обеспечивая удобство считывания информации при любом способе установки .
• Расширенные возможности мониторинга:
  • Слот для опциональных плат расширения с интерфейсами: RS-232, RS-485 (Modbus RTU / Штиль), USB, mini-USB, Ethernet (Web / SNMP / NTP / Modbus TCP / Штиль) и «сухие» контакты .
  • Поддержка программного обеспечения Shtyl Device Manager (SDM) для мониторинга через веб-браузер .
• Интеллектуальное управление батареями: термокомпенсация заряда, интеллектуальный алгоритм заряда (циклический/буферный), защита от глубокого разряда, тестирование АБ, прогнозирование времени автономной работы .
• Многоуровневая система защиты: электронная защита от перегрузки, короткого замыкания, внутреннего перегрева, импульсных перенапряжений и высокочастотных помех .
• Адаптивная система охлаждения: малошумный вентилятор с автоматической регулировкой скорости вращения увеличивает срок службы системы охлаждения и снижает уровень шума .
• Длительный срок службы: заявленный производителем срок службы составляет не менее 10 лет .
• Гарантия производителя: 2 года .

Технические характеристики

Электрические параметры

• Номинальное входное/выходное напряжение: 220/230/240 В (однофазное, настраивается)
• Предельный диапазон входного напряжения: 90 – 295 В
• Рабочий диапазон входного напряжения (без перехода на АБ): 175-295 В (при 100% нагрузке), 120-295 В (при 50% нагрузке)
• Входная частота: 45 – 65 Гц
• Выходная мощность (полная/активная): 3000 ВА / 2700 Вт
• Точность стабилизации выходного напряжения: ±2%
• Форма выходного сигнала: Чистая синусоида
• Коэффициент нелинейных искажений выходного напряжения: <2,5% при линейной нагрузке
• Выходные разъемы с батарейной поддержкой: 8 x IEC 320 C13 (сегментированы) + 1 x IEC 320 C19
• Входной разъем: IEC 320 C20
• Выходной коэффициент мощности: 0.9
• Входной коэффициент мощности: 0.99
• КПД в режиме online: 95%
• КПД в режиме ECO / байпас: 99%
• Время переключения на батареи: 0 мс
• Пик-фактор (Crest factor): 3:1
• Автоматический байпас: Внутренний

Батареи и зарядка

• Наличие встроенных батарей: Нет
• Номинальное напряжение АБ: 72 В (6 последовательно соединенных АКБ 12 В)
• Ток заряда: 4 А
• Возможность подключения внешних батарейных блоков: Да, до 4 шт.
• Функции управления АБ: интеллектуальный заряд, термокомпенсация, защита от глубокого разряда, тестирование АБ, прогнозирование времени автономной работы

Интерфейсы и управление

• Дисплей: Многофункциональный ЖК-дисплей с гироскопом
• Световая индикация: режимы работы, аварии
• Слот для опциональных плат расширения: Да (RS-232, RS-485, USB, Ethernet, «сухие» контакты и др.)
• Звуковая сигнализация: Да (сигнал перехода на батареи, сигнал низкого заряда, сигнал неисправности)
• Программное обеспечение: Shtyl Device Manager (SDM)

Физические характеристики и условия эксплуатации

• Форм-фактор: Стоечный (Rackmount), 2U / Напольный (Tower)
• Габариты (Ш x Г x В): 482 x 447 x 88 мм (в стойку)
• Габариты напольные: 207 x 595 x 461 мм
• Вес (нетто): 9–12,96 кг (без АКБ)
• Уровень шума: малошумный вентилятор с адаптивной скоростью
• Рабочая температура: от +5 до +40 °C
• Класс защиты: IP20
• Срок службы: не менее 10 лет
• Гарантия производителя: 2 года

Комплект поставки

В стандартную комплектацию Штиль STR1103L входят: ИБП, детали для крепления в стойку (направляющие) и для напольной установки (упоры), документация . Кабели для подключения нагрузки и сетевой кабель приобретаются отдельно.

Достоинства на основе технических характеристик

• Максимальный уровень защиты (On-Line VFI): технология двойного преобразования обеспечивает наилучшее качество электропитания с идеальной синусоидой и полной изоляцией от сети .
• Гибкость в масштабировании времени автономии: отсутствие встроенных батарей и возможность подключения внешних батарейных блоков позволяют создавать системы с требуемым временем резервирования от нескольких минут до нескольких часов .
• Широкий диапазон входного напряжения: стабилизация от 90 до 295 В без перехода на батареи, что критически важно для нестабильных сетей .
• Высокая эффективность и энергосбережение: КПД 95% в онлайн-режиме и 99% в режиме ECO снижают эксплуатационные расходы .
• Инновационный ЖК-дисплей с гироскопом: удобство считывания информации при любом способе установки .
• Широкие возможности удаленного мониторинга: поддержка различных протоколов и ПО для интеграции в системы управления .
• Сегментация нагрузки: функция приоритетного отключения некритичных потребителей для продления питания важного оборудования .
• Совместимость с генераторами: надежная работа в связке с дизель-генераторными установками .
• Российское производство и длительная гарантия: гарантия 2 года и срок службы 10 лет подтверждают высокое качество и надежность устройства .

Где применяется Штиль STR1103L

• Серверные комнаты и малые ЦОД
• Оборудование телекоммуникаций и связи
• ИТ-инфраструктура предприятий
• Сетевые стойки с активным оборудованием
• Системы видеонаблюдения и безопасности
• Контрольно-измерительные приборы и АСУ ТП
• Промышленное и отопительное оборудование
