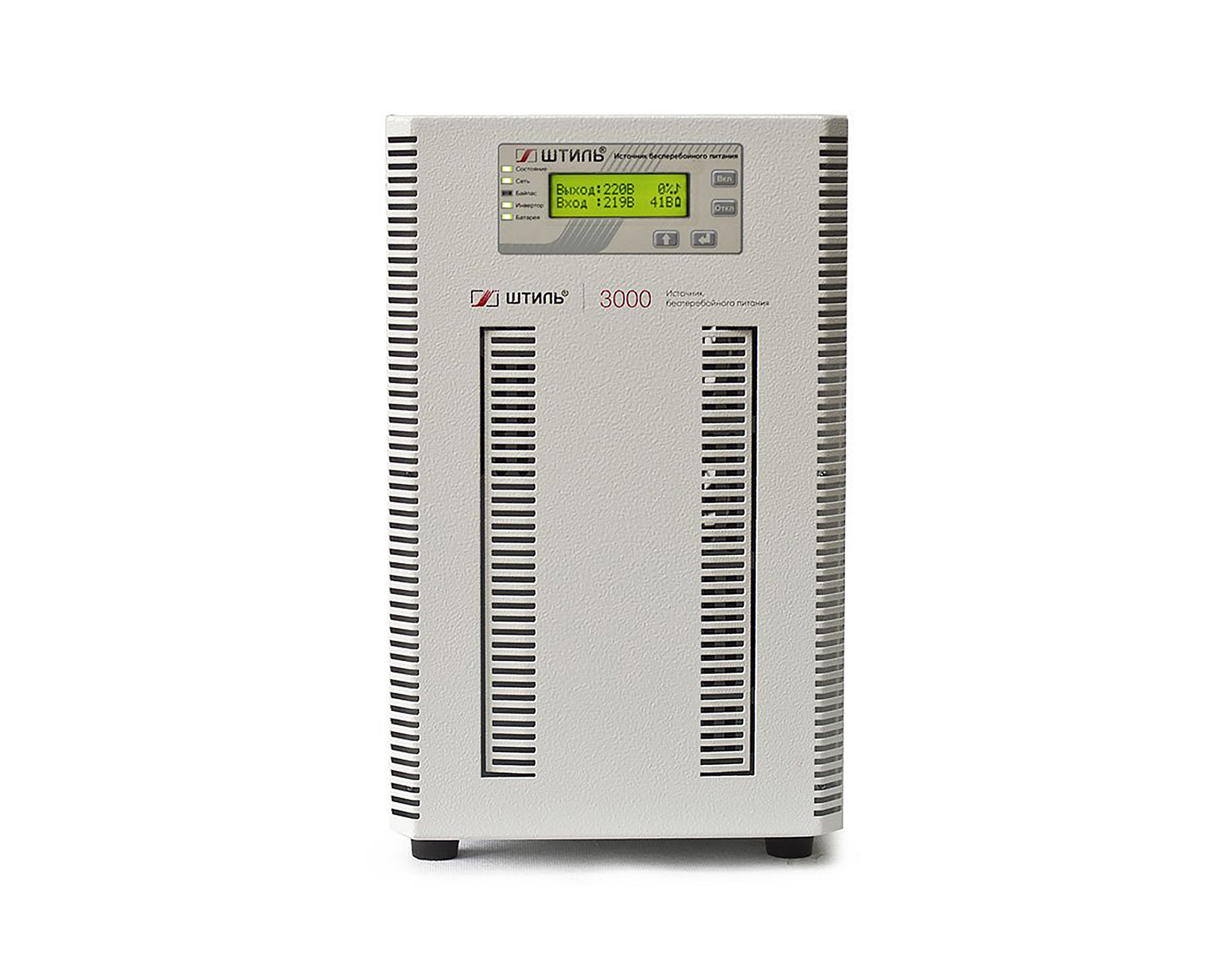

ИБП Штиль ST1103SL

ИБП с двойным преобразованием Штиль ST1103SL — профессиональный онлайн-источник 3 кВА со встроенными батареями

Штиль ST1103SL — это источник бесперебойного питания с технологией двойного преобразования (on-line), представляющий собой современное и надёжное решение для обеспечения бесперебойной работы и защиты от перепадов сетевого напряжения отдельно стоящих электроприборов или группы оборудования суммарной мощностью до 3000 ВА / 2700 Вт [citation:1][citation:2]. Модель разработана и производится в России группой компаний «Штиль», имеет напольное исполнение (Tower), оснащена встроенными аккумуляторными батареями и предназначена для отопительного и нагревательного оборудования, систем безопасности и видеонаблюдения, торгово-кассового и банковского оборудования [citation:1][citation:9].

Основные характеристики

• Производитель: Штиль (Россия) [citation:1]
• Модель: ST1103SL
• Номинальная мощность (полная/активная): 3000 ВА / 2700 Вт [citation:1][citation:4]
• Топология: On-line с двойным преобразованием (VFI) [citation:1][citation:2]
• Форм-фактор: Напольный (Tower) [citation:1]
• Выходные разъемы: 2 евророзетки + 3 x IEC 320 C13 + 1 x IEC 320 C19 [citation:4][citation:8]
• Цвет корпуса: Серый [citation:2][citation:6]
• Габариты (ВxШxГ): 346 x 210 x 443 мм [citation:2][citation:5]
• Вес нетто: 35–38 кг [citation:1][citation:6]

Назначение

ИБП Штиль ST1103SL разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность, надежность и чистота выходного сигнала [citation:1][citation:9]. Устройство оптимизировано для следующих задач:

• Защита отопительного и нагревательного оборудования: питание газовых котлов, насосов систем отопления и водоснабжения [citation:9].
• Питание систем безопасности и видеонаблюдения: обеспечение бесперебойной работы систем сигнализации, видеорегистраторов и камер [citation:8][citation:9].
• Защита торгово-кассового и банковского оборудования: гарантия непрерывной работы кассовых терминалов и банкоматов [citation:1].
• Питание компьютерного оборудования и оргтехники: защита серверов, рабочих станций и сетевого оборудования [citation:9].
• Совместимость с генераторами: благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ИБП отлично функционирует в связке с дизельгенераторными установками [citation:1][citation:8].

Возможности

• Технология двойного преобразования (on-line): обеспечивает идеальную синусоиду на выходе, полную изоляцию нагрузки от всех проблем входной сети и мгновенный переход на батареи без разрыва (0 мс) [citation:1][citation:10].
• Широкий диапазон стабилизации: устройство стабилизирует выходное напряжение в диапазоне входного напряжения 90-295 В (с точностью ±2%) без перехода на питание от АБ, что продлевает срок службы батарей [citation:1][citation:4].
• Высокая эффективность: КПД достигает 95% в режиме on-line и 99% в режиме ECO и при работе через байпас, что снижает потери электроэнергии [citation:1][citation:4].
• Выходной коэффициент мощности (0,9): позволяет эффективно использовать полную мощность ИБП для современного оборудования [citation:1][citation:4].
• Входной коэффициент мощности (0,99): минимизирует реактивную нагрузку на электросеть [citation:1][citation:4].
• Автономная работа от встроенных батарей: ИБП оснащен 8 встроенными аккумуляторами 12 В / 9 Ач (общее напряжение 96 В), обеспечивающими резервное питание нагрузки в течение 5 минут при 100% нагрузке и до 90 минут при 10% нагрузке [citation:1][citation:4]. Точное время автономной работы от встроенных АБ представлено в таблице ниже [citation:4].
• Возможность подключения внешних батарей: для увеличения времени автономной работы можно подключить внешние батарейные модули BMT-96-09 и BMT-96-18 емкостью 9 и 18 Ач, что позволяет увеличить время работы до 20 минут при 100% нагрузке [citation:1][citation:8].
• "Холодный старт" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети [citation:1][citation:8].
• Автоматический байпас (BYPASS): обеспечивает возможность обслуживания ИБП без отключения нагрузки или переключение на питание от сети при перегрузке или неисправности [citation:1][citation:4].

Время автономной работы от встроенных АБ [citation:4]

Особенности

• Российское производство: ИБП разработан и производится группой компаний «Штиль» (г. Тула), имеющей собственную производственную базу и многолетний опыт в сфере систем электропитания. Предприятия сертифицированы на соответствие стандарту ISO 9001 [citation:1][citation:7].
• Важное отличие модели ST1103SL: в отличие от модели ST1103L (которая поставляется без батарей для подключения внешних АБ), версия "SL" имеет 8 встроенных аккумуляторов 12В/9Ач внутри корпуса [citation:10].
• Информативный ЖК-дисплей: отображает входное и выходное напряжение, процент загрузки, активную и полную мощность, состояние батарей, прогнозируемое время автономной работы и аварийные сообщения [citation:1][citation:4]. Управление осуществляется четырьмя функциональными клавишами, индикация дополнена пятью светодиодами [citation:8].
• Расширенные возможности мониторинга: наличие слотов для опциональных плат расширения с интерфейсами RS-232 (Megatec), RS-485 (Modbus RTU/Штиль), USB, mini-USB, Ethernet (Web/SNMP/NTP/Modbus TCP/Штиль) и «сухие» контакты [citation:1][citation:8]. Поддержка ПО Shtyl Device Manager (SDM) для мониторинга через веб-браузер [citation:1].
• Интеллектуальное управление батареями: интеллектуальный алгоритм заряда (циклический/буферный), термокомпенсация заряда, защита от глубокого разряда (отключение при разряде на 80-85%), тестирование АБ (10 сек, на заданное время, до полного разряда), прогнозирование времени автономной работы и уведомление об износе АБ [citation:1][citation:4].
• Многоуровневая система защиты: электронная защита от перегрузки и короткого замыкания, от внутреннего перегрева, от импульсных перенапряжений и высокочастотных помех [citation:1][citation:8]. Автоматический перезапуск после устранения аварии [citation:8].
• Адаптивная система охлаждения: два малошумных вентилятора с автоматической регулировкой скорости вращения увеличивают срок службы системы охлаждения и снижают уровень шума [citation:1][citation:8]. Вентиляторы работают непрерывно [citation:10].
• Плавный пуск: исключает броски тока при включении нагрузки [citation:1][citation:9].
• Длительный срок службы: заявленный производителем срок службы составляет не менее 10 лет [citation:1][citation:7].
• Гарантия производителя: 2 года (24 месяца) [citation:1][citation:6].
• Комплект поставки: ИБП, встроенные АБ (8 шт. 12В/9Ач), сетевой шнур Schuko-C19 (1,8 м), кабель нагрузки C14-C13 (1,5 м), руководство по эксплуатации, гарантийный талон, упаковка [citation:8].

Технические характеристики

Электрические параметры

• Номинальное входное/выходное напряжение: 220/230/240 В (однофазное, настраивается) [citation:1][citation:4]
• Предельный диапазон входного напряжения: 90 – 295 В [citation:1][citation:4]
• Рабочий диапазон входного напряжения (без перехода на АБ):
  • 175-295 В при нагрузке 100% [citation:4]
  • 155-295 В при нагрузке 75% [citation:4]
  • 120-295 В при нагрузке 50% [citation:4]
• Входная частота: 45 – 65 Гц [citation:1][citation:2]
• Выходная мощность (полная/активная): 3000 ВА / 2700 Вт [citation:1][citation:4]
• Выходной коэффициент мощности: 0,9 [citation:1][citation:4]
• Входной коэффициент мощности: 0,99 [citation:1][citation:4]
• Точность стабилизации выходного напряжения: ±2% [citation:1][citation:4]
• Форма выходного сигнала: Чистая синусоида [citation:1][citation:2]
• Коэффициент нелинейных искажений выходного напряжения: <2,5% при линейной нагрузке, <4% при нелинейной нагрузке [citation:4]
• Выходные разъемы с батарейной поддержкой: 2 x EURO + 3 x IEC 320 C13 + 1 x IEC 320 C19 [citation:4][citation:8]
• Входной разъем: IEC 320 C20 [citation:1][citation:2]
• КПД в режиме on-line: 95% [citation:1][citation:4]
• КПД в режиме ECO / байпас: 99% [citation:1][citation:4]
• Время переключения на батареи: 0 мс [citation:1][citation:2]
• Пик-фактор (Crest factor): 3:1 [citation:2][citation:4]
• Перегрузочная способность: 105-130% – 60 с, 130-150% – 1 с [citation:4][citation:10]

Батареи и зарядка

• Наличие встроенных батарей: Да, 8 шт. [citation:5][citation:10]
• Тип и емкость встроенных АБ: 12 В / 9 А·ч (AGM) [citation:1][citation:5]
• Номинальное напряжение батарейной шины: 96 В [citation:1][citation:10]
• Ток заряда встроенного ЗУ: 1 А [citation:1][citation:4]
• Время зарядки до 90%: 8 часов [citation:2][citation:6]
• Возможность подключения внешних батарейных блоков: Да (BMT-96-09, BMT-96-18) [citation:1][citation:8]
• Защита от глубокого разряда: отключение при разряде на 80-85% [citation:1][citation:4]
• Рекомендуемые аналоги для замены АБ: Leoch DJW 12-9, CSB GP 1272 [citation:10]

Интерфейсы и управление

• Дисплей: Многофункциональный ЖК-дисплей с подсветкой [citation:1][citation:2]
• Световая индикация: 5 светодиодных индикаторов (Состояние, Сеть, Байпас/ECO, Инвертор, Батарея) [citation:1][citation:8]
• Слоты для опциональных плат расширения: 2 слота (RS-232, RS-485, USB, Ethernet, сухие контакты) [citation:1][citation:8]
• Звуковая сигнализация: Да (сигнал перехода на батареи, низкого заряда, неисправности) [citation:2]
• Программное обеспечение: Shtyl Device Manager (SDM) [citation:1]
• Тестирование АБ: 10-секундный, на заданное время, до полного разряда [citation:1][citation:8]

Физические характеристики и условия эксплуатации

• Форм-фактор: Напольный (Tower) [citation:1]
• Габариты (В x Ш x Г): 346 x 210 x 443 мм [citation:2][citation:5]
• Вес (нетто): 35–38 кг [citation:1][citation:6]
• Уровень шума: малошумные вентиляторы с адаптивной скоростью [citation:1]
• Рабочая температура: от +5 до +40 °C [citation:1][citation:5]
• Температура хранения: от -40 до +40 °C [citation:1]
• Относительная влажность при работе: до 95% (без конденсации) [citation:1]
• Класс защиты: IP20 [citation:1][citation:5]
• Срок службы: не менее 10 лет [citation:1][citation:7]
• Гарантия производителя: 2 года (24 месяца) [citation:1][citation:6]
• Страна производитель: Россия [citation:1][citation:2]

Достоинства на основе технических характеристик

• Максимальный уровень защиты (On-Line VFI): технология двойного преобразования обеспечивает наилучшее качество электропитания с идеальной синусоидой, нулевым временем переключения и полной изоляцией от сети [citation:1][citation:10].
• Наличие встроенных батарей: в отличие от модели ST1103L, версия "SL" готова к работе сразу после покупки и не требует приобретения внешних АКБ для базовой автономии [citation:10].
• Широкий диапазон входного напряжения: стабилизация от 90 до 295 В без перехода на батареи, что критически важно для нестабильных сетей [citation:1][citation:4].
• Высокая эффективность и энергосбережение: КПД 95% в онлайн-режиме и 99% в режиме ECO снижают эксплуатационные расходы [citation:1][citation:4].
• Информативный ЖК-дисплей: полный контроль всех параметров работы ИБП без подключения к ПК [citation:1][citation:8].
• Широкие возможности удаленного мониторинга: поддержка различных протоколов и ПО для интеграции в системы управления [citation:1][citation:8].
• Совместимость с генераторами: надежная работа в связке с дизель-генераторными установками [citation:1][citation:8].
• Интеллектуальное управление батареями: полный набор функций для продления срока службы АБ и точного прогнозирования времени работы [citation:1][citation:4].
• Российское производство и длительный срок службы: гарантия 2 года и срок службы 10 лет подтверждают высокое качество и надежность устройства [citation:1][citation:7].
• Богатая комплектация кабелями: в отличие от многих производителей, в комплект входят сетевой кабель и кабель для подключения нагрузки [citation:8].

Где применяется Штиль ST1103SL

• Отопительное и нагревательное оборудование (газовые котлы, насосы) [citation:9]
• Системы водоснабжения и очистки воды [citation:9]
• Системы безопасности, сигнализации и видеонаблюдения [citation:8][citation:9]
• Торгово-кассовое и банковское оборудование [citation:1]
• Компьютерное оборудование и оргтехника [citation:9]
• Бытовая и офисная техника [citation:9]
