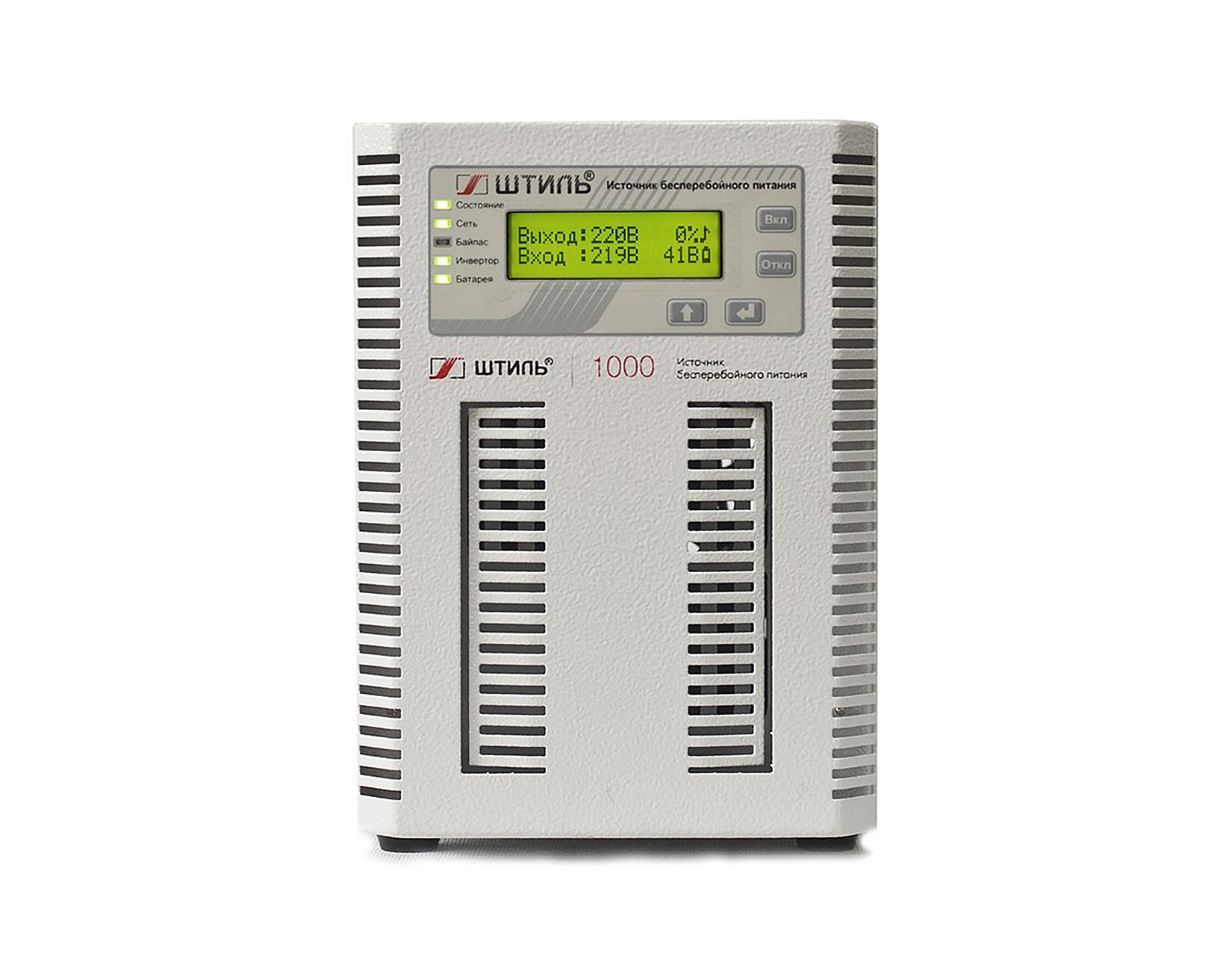

ИБП Штиль ST1101L – российский онлайн-источник 1 кВА для серверных и промышленных нагрузок
ИБП Штиль ST1101L — это однофазный онлайн-источник бесперебойного питания (топология двойного преобразования) мощностью 1000 ВА / 900 Вт, выполненный в напольном корпусе. Модель предназначена для защиты критически важного оборудования: серверов, телекоммуникационных узлов, автоматики газовых котлов, циркуляционных насосов и промышленных контроллеров. Ключевая особенность — отсутствие встроенных аккумуляторов, что позволяет значительно увеличивать время автономии гибким подключением внешних батарейных модулей. Устройство обеспечивает чистую синусоиду на выходе, нулевое время переключения на батареи (0 мс), широкий диапазон входных напряжений (90–295 В) и высокий КПД (до 96%). Производство в РФ и 2-летняя гарантия делают эту модель приоритетной для госзакупок и импортозамещения.
Основные характеристики
- Артикул производителя: ST1101L
- Тип топологии: Онлайн (двойное преобразование, VFI)
- Форм-фактор: напольный (Tower), возможна установка в стойку (занимает 2U)
- Полная мощность: 1000 ВА
- Активная мощность: 900 Вт
- Номинальное выходное напряжение: 220/230/240 В (настраиваемое)
- Форма выходного сигнала: чистая синусоида
- КПД в онлайн-режиме: до 95-96%
- КПД в режиме ECO/байпас: до 99%
- Входной коэффициент мощности: 0,99
- Наличие встроенных батарей: нет (только внешние)
- Зарядный ток встроенного ЗУ: 5 А
- Напряжение батарейного блока: 36 В (3 батареи 12 В последовательно)
- Выходные разъемы: 3 × IEC 320 C13 + 1 × Schuko (EURO F-type)
- Входной разъем: IEC 320 C14
- Дисплей: ЖК-экран
- Интерфейсы: RS-232, слот для карт расширения (SNMP, Modbus, сухие контакты, USB)
- Габариты (Ш × Г × В): 155 × 355 × 220 мм
- Вес (без батарей): 6-7 кг
- Страна производства: Россия
- Гарантия: 24 месяца
Назначение и сценарии использования
ИБП Штиль ST1101L разработан для обеспечения бесперебойного питания и защиты оборудования от всех типов нарушений электроснабжения: импульсных помех, провалов, скачков напряжения, гармонических искажений и полных отключений. Основные области применения включают :
- Серверные комнаты и сетевые узлы: защита серверов, систем хранения данных (СХД), маршрутизаторов и коммутаторов
- Газовое и отопительное оборудование: питание автоматики систем отключения газа, циркуляционных насосов, систем розжига горелок и контроллеров котлов
- Рабочие станции и офисная IT-техника: питание компьютеров, терминалов, принтеров и другого офисного оборудования
- Телекоммуникационное оборудование: обеспечение бесперебойной работы базовых станций, ретрансляторов и узлов связи
- Промышленные объекты: защита контроллеров (PLC), измерительных приборов и систем автоматизации
Ключевые особенности
Онлайн-топология с двойным преобразованием (VFI)
ИБП постоянно преобразует входное переменное напряжение в постоянное и затем обратно в переменное с идеальными параметрами. Выходное напряжение имеет форму чистой синусоиды, а время переключения на батареи составляет 0 мс. Это полностью изолирует нагрузку от любых нарушений в сети и обеспечивает наивысший класс защиты VFI (Voltage and Frequency Independent).
Гибкая батарейная система – масштабируемое время автономии
ST1101L поставляется без встроенных аккумуляторов, но оснащён мощным зарядным устройством на 5 А и разъёмами для подключения внешних батарей. Напряжение батарейного блока — 36 В (три батареи 12 В последовательно). При подключении 3 батарей общей ёмкостью 36 А·ч время работы при 100% нагрузке достигает 37 минут, а при снижении нагрузки до 50% — до 120 минут. Максимальная ёмкость внешних АБ — до 250 А·ч (до 7 часов автономии при полной нагрузке).
Широкий входной диапазон и высокая совместимость с генераторами
Устройство работает без перехода на батареи в диапазоне 90–295 В (на входе), что особенно важно для нестабильных сельских сетей. Входной коэффициент мощности >0,99 и низкие гармонические искажения (THDi) делают ИБП «дружественной» нагрузкой для дизель-генераторов, позволяя использовать генератор меньшей номинальной мощности. При работе от генератора гарантируется стабильное питание нагрузки.
Универсальные выходные розетки
На задней панели расположены 3 розетки типа IEC C13 (компьютерные, для подключения серверов, сетевых коммутаторов) и 1 розетка Schuko (EURO F-type) с заземлением, что позволяет подключать различные типы оборудования без использования переходников.
Управление и мониторинг
Устройство оснащено ЖК-дисплеем с информацией о режиме работы, входном/выходном напряжении, нагрузке и состоянии батарей. Интерфейсы: RS-232 (опционально поставляется с картой мониторинга), а также слот для установки карт расширения (IC-SNMP/Web, Modbus, релейных карт с сухими контактами, USB). Это обеспечивает интеграцию в системы мониторинга (Zabbix, PRTG, SNMP) и удалённое управление.
Энергоэффективность и экономия
Высокий КПД в онлайн-режиме (95-96%) и до 99% в режиме ECO значительно снижают потери на преобразование и тепловыделение. Режим ECO (режим энергосбережения) позволяет экономить электроэнергию, напрямую питая нагрузку через байпас при стабильной сети, и мгновенно переключаться в онлайн-режим при искажениях.
Комплексная защита
ИБП оснащён электронной защитой от перегрузки, короткого замыкания и перегрева с автоматическим восстановлением. Встроенный варистор защищает от импульсных перенапряжений (2 кВ, 1/50 мкс), а фильтр подавляет высокочастотные помехи в диапазоне 100 кГц–30 МГц. Технология «холодного старта» позволяет запустить ИБП от батарей при полном отсутствии входного напряжения.
Производство в России и реестр Минпромторга
Модель ST1101L производится российской компанией «Штиль» и внесена в Реестр российской радиоэлектронной продукции Минпромторга. Это даёт преимущества при участии в тендерных закупках по 44-ФЗ и 223-ФЗ (приоритет отечественной продукции, ценовые преференции). Гарантийный срок составляет 24 месяца, а заявленный срок службы — не менее 10 лет.
Технические характеристики (полные)
Входные параметры
- Номинальное входное напряжение: 220 В
- Предельный диапазон входного напряжения: 90–295 В
- Рабочий диапазон входного напряжения (без перехода на батареи): 175–295 В (100% нагрузка) / 155–295 В (75% нагрузка) / 120–295 В (50% нагрузка)
- Диапазон входной частоты: 45–65 Гц
- Входной коэффициент мощности: 0,99
- Максимальный входной ток: 8 А
- Тип входного разъёма: IEC 320 C14
- Плавный пуск: есть
Выходные параметры
- Номинальная полная/активная мощность: 1000 ВА / 900 Вт
- Номинальное выходное напряжение: 220/230/240 В (настраиваемое)
- Точность стабилизации выходного напряжения: ±2%
- Форма выходного сигнала: чистая синусоида
- Выходная частота (в батарейном режиме): 50/60 Гц ±0,2%
- Максимальный выходной ток: 4,5 А
- Выходные розетки: 3 × IEC 320 C13 + 1 × Schuko (EURO F-type)
- Выходной коэффициент мощности: 0,9
- Крест-фактор: 3:1
- Коэффициент нелинейных искажений (THDv): <2,5% (линейная нагрузка), <4% (нелинейная нагрузка)
Аккумуляторная подсистема
- Встроенные батареи: нет (только внешние)
- Номинальное напряжение АБ: 36 В (3 батареи 12 В)
- Номинальный зарядный ток: 5 А (максимум)
- Функции управления АБ: калибровка ёмкости, тесты (10-секундный, по времени, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
- Холодный старт: есть
Время автономии с использованием внешних батарей
Зависимость времени автономии от суммарной ёмкости АБ блока напряжением 36 В и нагрузки :
| Нагрузка, % от номинала (900 Вт) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% | 20% | 30% | ||||||||
| 40% | ||||||||||
| 50% | ||||||||||
| 60% | ||||||||||
| 70% | ||||||||||
| 80% | ||||||||||
| 90% | 100% | |||||||||
| 3 АКБ 12В/9Ач (27 А·ч) | 440 мин | 210 мин | 120 мин | 70 мин | 55 мин | 45 мин | 40 мин | 35 мин | 30 мин | 27 мин |
| 3 АКБ 12В/12Ач (36 А·ч) | 600 мин | 270 мин | 190 мин | 120 мин | 80 мин | 70 мин | 55 мин | 45 мин | 42 мин | 37 мин |
| 6 АКБ 12В/9Ач (54 А·ч) | 840 мин | 420 мин | 260 мин | 210 мин | 145 мин | 110 мин | 90 мин | 75 мин | 65 мин | 60 мин |
| 6 АКБ 12В/12Ач (72 А·ч) | 1200 мин | 600 мин | 380 мин | 240 мин | 160 мин | 140 мин | 90 мин | 80 мин | 70 мин | 55 мин |
| 9 АКБ 12В/12Ач (108 А·ч) | 1800 мин | 900 мин | 600 мин | 420 мин | 300 мин | 240 мин | 180 мин | 150 мин | 120 мин | 100 мин |
Управление и коммуникации
- Дисплей: ЖК-экран с информацией о режиме работы, параметрах сети, нагрузке, батареях и ошибках
- Слот расширения: есть (для установки плат мониторинга IC-SNMP/Web, Modbus, реле, USB)
- RS-232: опционально (требуется установка карты мониторинга)
- Сухие контакты (релейный выход): опционально
- Ethernet (SNMP): опционально
- RS-485: опционально
- USB / mini-USB: опционально
- Звуковая сигнализация: есть (автономный режим — каждые 4 с, низкое напряжение АБ — каждые 2 с, перегрузка/неисправность — непрерывно)
Физические параметры и условия эксплуатации
- Форм-фактор: напольный (Tower)
- Размеры (Ш × Г × В): 155 × 355 × 220 мм
- Вес нетто: 6–7 кг
- Цвет корпуса: серый
- Рабочая температура: +5°C … +40°C
- Температура хранения: -40°C … +40°C
- Относительная влажность: 0–80% (без конденсации)
- Тип охлаждения: принудительное (вентилятор с адаптивным управлением скоростью)
- Уровень шума: низкий (адаптивное управление скоростью вращения вентиляторов)
- Высота над уровнем моря: до 3000 м (с понижением мощности выше 1000 м)
- Степень защиты: IP20
Защитные функции
- Перегрузка по выходу: электронная защита с автовосстановлением
- Короткое замыкание: электронная защита с автовосстановлением
- Перегрев: электронная защита с автовосстановлением
- Импульсные перенапряжения: варистор (2 кВ, 1/50 мкс)
- ВЧ-помехи: фильтр в диапазоне 100 кГц – 30 МГц
- Глубокий разряд батарей: автоматическое отключение нагрузки
Режимы работы
- On-line (нормальный, двойное преобразование): питание нагрузки через инвертор, максимальная защита
- ECO (режим энергосбережения): питание нагрузки через байпас напрямую от сети при стабильном напряжении, инвертор в горячем резерве (КПД до 99%). Время переключения в автономный режим — 7 мс
- Автономный (батарейный): питание нагрузки от внешних АКБ при отключении сети
Сравнение моделей ST1101L и ST1101SL
Важно различать две похожие модели линейки ST1101 от Штиль, так как их применение существенно отличается:
- ST1101L (данная модель): поставляется без встроенных аккумуляторов. Предназначен для подключения внешних батарейных блоков (EBC). Лёгкий (6–7 кг) и компактный. Идеальное решение для длительной автономии, так как внешние батареи можно гибко масштабировать (от 3 до 9 батарей, до 250 А·ч).
- ST1101SL: поставляется с тремя встроенными батареями 12В/9Ач. Весит около 16 кг. Зарядный ток встроенного ЗУ — 1 А (медленная зарядка). Время автономии — около 18 минут при 50% нагрузке. Идеальное решение для стандартных ИТ-задач «из коробки», где не требуется длительная автономия.
Комплектация и аксессуары
Стандартная комплектация ST1101L
Поставка ИБП ST1101L включает следующие компоненты :
- ИБП Штиль ST1101L (основной блок)
- Сетевой шнур питания (Schuko – C13) для подключения к сети, длина 1.5 м
- Кабель нагрузки (C14 – C13) для подключения оборудования, длина 1.5 м
- Руководство по эксплуатации
- Гарантийный талон
Важно: Аккумуляторные батареи в комплект поставки не входят! Их необходимо приобрести отдельно, подобрав под ваши требования по времени автономии.
Аксессуары и опции (приобретаются отдельно)
- Внешние батарейные модули (EBC): стойки или корзины для установки батарей (например, на 3 батареи 12 В / 9–12 А·ч, на 6 батарей, на 9 батарей).
- Карта мониторинга IC-SNMP/Web: для установки в слот расширения (позволяет управлять ИБП через веб-интерфейс, SNMP, осуществлять мониторинг через Zabbix/PRTG, получать уведомления по email) .
- Плата интерфейсов с сухими контактами
