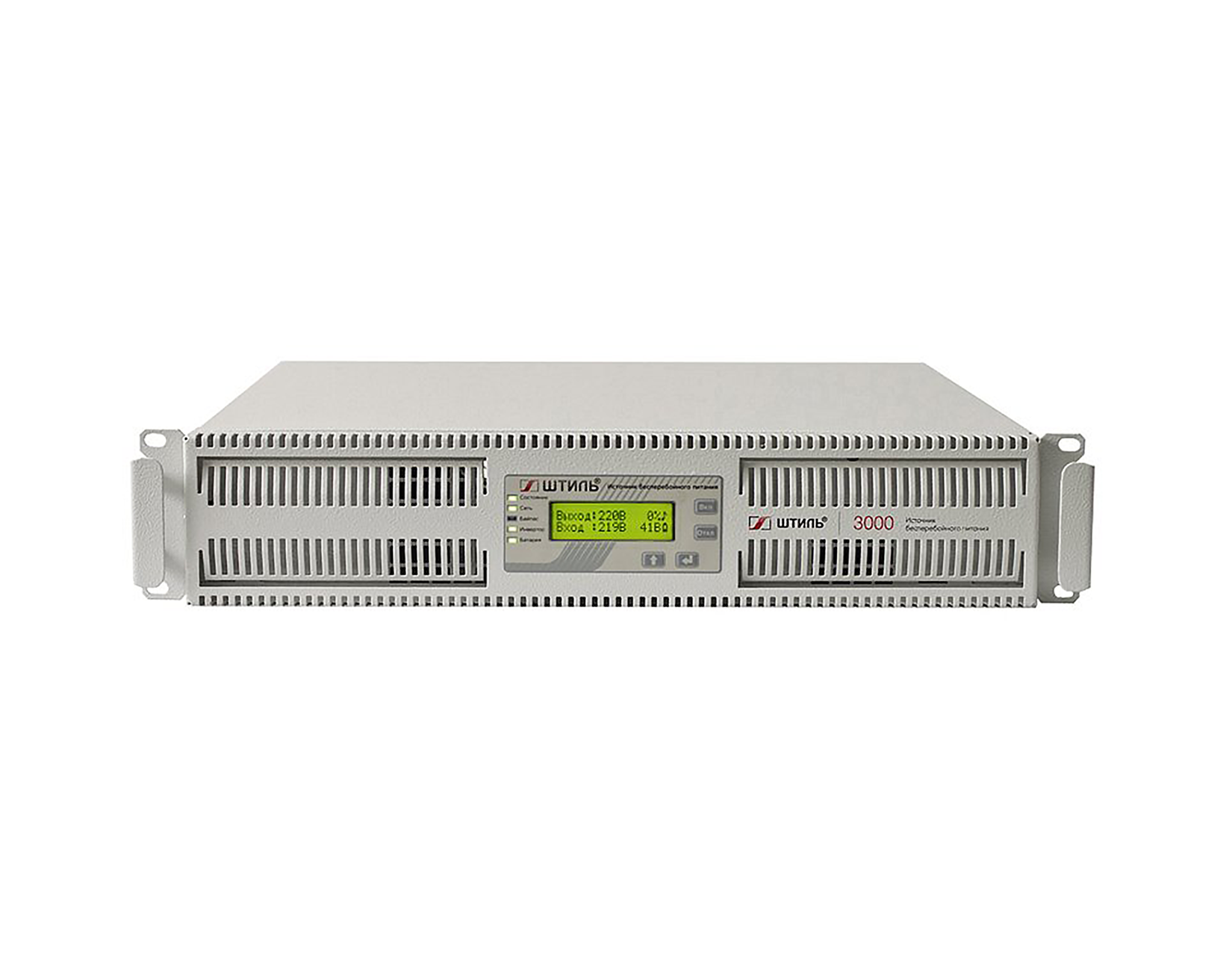

ИБП Штиль SR1103L

ИБП с двойным преобразованием Штиль SR1103L — профессиональный онлайн-источник 3 кВА для установки в стойку

Штиль SR1103L — это источник бесперебойного питания с технологией двойного преобразования (on-line), представляющий собой современное и надёжное решение для обеспечения бесперебойного электроснабжения и защиты от перепадов сетевого напряжения критически важного оборудования суммарной мощностью до 3000 ВА / 2700 Вт [citation:1][citation:4]. Модель разработана и производится в России группой компаний «Штиль», имеет стоечное исполнение высотой 2U для монтажа в 19-дюймовые шкафы и стойки, не содержит встроенных аккумуляторов и рассчитана на подключение внешних батарейных блоков [citation:3][citation:4][citation:8]. Это позволяет гибко настраивать время автономной работы под конкретные требования заказчика — от 30 минут с минимальной батареей до нескольких часов с дополнительными блоками.

Основные характеристики

• Производитель: Штиль (Россия) [citation:1][citation:4]
• Модель: SR1103L
• Номинальная мощность (полная/активная): 3000 ВА / 2700 Вт [citation:1][citation:4][citation:8]
• Топология: On-line с двойным преобразованием (VFI) [citation:1][citation:4]
• Форм-фактор: Стоечное исполнение 19", 2U [citation:3][citation:4][citation:8]
• Выходные разъемы с батарейной поддержкой: 3 x IEC 320 C13 + 1 x IEC 320 C19 [citation:3][citation:4][citation:8]
• Входной разъем: IEC 320 C20 [citation:3][citation:4]
• Цвет корпуса: Черный
• Габариты (ШxГxВ): 483 x 440 x 89 мм [citation:3][citation:8]
• Вес нетто: 10–10,8 кг [citation:3][citation:4][citation:8]
• Гарантия производителя: 2 года [citation:1][citation:4]

Назначение

ИБП Штиль SR1103L разработан для обеспечения бесперебойным питанием и защиты от всех видов сетевых помех оборудования в профессиональных средах, где критически важны стабильность, надежность и чистота выходного сигнала [citation:3][citation:4][citation:5]. Устройство оптимизировано для следующих задач:

• Защита сетевого и телекоммуникационного оборудования: питание серверов, коммутаторов, маршрутизаторов и систем хранения данных в дата-центрах и компьютерных залах [citation:3][citation:4][citation:10].
• Питание систем безопасности и контроля доступа: обеспечение бесперебойной работы систем сигнализации, видеонаблюдения и СКУД [citation:3][citation:4][citation:7].
• Защита офисной техники и автоматизированных систем управления: гарантия непрерывной работы рабочих станций, оргтехники и систем диспетчеризации [citation:3][citation:4][citation:10].
• Отопительное и насосное оборудование: питание газовых котлов, насосов систем отопления и водоснабжения [citation:7].
• Интеграция в системы мониторинга: благодаря наличию двух слотов для опциональных плат расширения, устройство легко интегрируется в ИТ-инфраструктуру для удаленного мониторинга и управления через ПО Shtyl Device Manager (SDM) [citation:3][citation:5][citation:6].
• Совместимость с генераторами: благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ИБП отлично функционирует в связке с дизельгенераторными установками [citation:3][citation:4][citation:5].

Возможности

• Технология двойного преобразования (on-line): обеспечивает идеальную синусоиду на выходе, полную изоляцию нагрузки от всех проблем входной сети и мгновенный переход на батареи без разрыва (0 мс) [citation:1][citation:4][citation:6].
• Широкий диапазон стабилизации: устройство стабилизирует выходное напряжение в диапазоне входного напряжения 90-295 В (с точностью ±2%) без перехода на питание от АБ, что продлевает срок службы батарей [citation:1][citation:4][citation:6]. При полной нагрузке рабочий диапазон составляет 175-295 В, при снижении нагрузки диапазон расширяется [citation:1][citation:6].
• Высокая эффективность: КПД достигает 95% в режиме on-line и 99% в режиме ECO и при работе через байпас, что снижает потери электроэнергии [citation:4][citation:5][citation:6].
• Выходной коэффициент мощности (0,9): позволяет эффективно использовать полную мощность ИБП для современного оборудования [citation:4][citation:6][citation:10].
• Входной коэффициент мощности (0,99): минимизирует реактивную нагрузку на электросеть [citation:1][citation:4][citation:10].
• Гибкая конфигурация батарей: ИБП поставляется без внутренних аккумуляторов и предназначен для подключения внешних батарей с номинальным напряжением 96 В (8 последовательно соединенных АКБ 12 В) [citation:3][citation:4]. Максимальная ёмкость подключаемых батарей составляет 36 Ач, что обеспечивает до 30 минут автономной работы при 100% нагрузке [citation:3][citation:5][citation:6].
• Встроенное зарядное устройство: встроенное ЗУ имеет ток заряда 2 А и оснащено технологиями интеллектуального заряда и термокомпенсации для продления срока службы АБ [citation:3][citation:4][citation:6].
• "Холодный старт" (Cold-start): позволяет включить подключенное оборудование от батарей даже при полном отсутствии напряжения в сети [citation:4][citation:5][citation:7].
• Автоматический байпас (BYPASS): обеспечивает возможность обслуживания ИБП без отключения нагрузки или переключение на питание от сети при перегрузке или неисправности [citation:1][citation:4][citation:7].
• Высокая перегрузочная способность: 105-130% – в течение 60 с, 130-150% – в течение 1 с [citation:6].

Особенности

• Российское производство: ИБП разработан и производится группой компаний «Штиль» (г. Тула), имеющей собственную производственную базу и многолетний опыт в сфере систем электропитания. Предприятия сертифицированы на соответствие стандарту ISO 9001, продукция имеет сертификаты соответствия Госстандарта РФ [citation:5].
• Компактный корпус высотой 2U: предназначен для размещения в 19-дюймовые направляющие телекоммуникационных шкафов или стоек [citation:3][citation:4].
• Информативный ЖК-дисплей: отображает входное и выходное напряжение, процент загрузки, активную и полную мощность, состояние батарей, аварии с указанием причин [citation:1][citation:4][citation:5]. Управление осуществляется четырьмя функциональными клавишами, индикация дополнена пятью светодиодами («Состояние», «Сеть», «Байпас», «Инвертор», «Батарея») [citation:1][citation:4][citation:6].
• Тестирование батарей: с помощью панели управления можно выполнить три теста АБ: 10-секундный, на заданное время и до полного разряда (для калибровки и измерения ёмкости) [citation:3][citation:5][citation:6].
• Расширенные возможности мониторинга: на задней панели корпуса размещены два слота для установки опциональных плат расширения, которые могут содержать интерфейсы RS-232 (протокол Megatec), RS-485 (протоколы Modbus RTU/Штиль), USB и mini-USB, Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль) и «сухие» контакты [citation:3][citation:5][citation:6]. Мониторинг осуществляется через веб-браузер или ПО Shtyl Device Manager (SDM) [citation:3][citation:5].
• Интеллектуальное управление батареями: защита от глубокого разряда (отключение при разряде на 80-85%), уведомление об износе АБ, прогнозирование времени автономии [citation:3][citation:4][citation:6].
• Многоуровневая система защиты: электронная защита от перегрузки и короткого замыкания, от внутреннего перегрева, от импульсных перенапряжений и высокочастотных помех [citation:1][citation:4][citation:6]. Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц – 30 МГц [citation:1][citation:7].
• Адаптивная система охлаждения: два малошумных вентилятора с автоматической регулировкой скорости вращения увеличивают срок службы системы охлаждения и снижают уровень шума [citation:3][citation:4][citation:5].
• Автоматический перезапуск: устройство автоматически перезапускается после устранения причины аварии [citation:4][citation:6].
• Плавный пуск: исключает броски тока при включении нагрузки [citation:4][citation:7][citation:10].
• Длительный срок службы: заявленный производителем срок службы составляет не менее 10 лет [citation:4][citation:5][citation:10].
• Важное примечание о комплектации: В базовую комплектацию входят сетевой шнур Schuko-C19 (1,8 м) и кабель нагрузки C14-C13 (1,5 м) [citation:10]. Аккумуляторные батареи и платы расширения интерфейсов приобретаются отдельно. Для подключения внешних батарей при самостоятельной сборке требуется специальный батарейный кабель TD50A, который также приобретается отдельно [citation:3][citation:4][citation:6].

Технические характеристики

Электрические параметры

• Номинальное входное/выходное напряжение: 220 В (настраивается 220-240 В с шагом 10 В) [citation:3][citation:4][citation:6]
• Предельный диапазон входного напряжения: 90 – 295 В [citation:1][citation:4][citation:6]
• Рабочий диапазон входного напряжения (без перехода на АБ):
  • 175-295 В при нагрузке 100% [citation:1][citation:6][citation:10]
  • 155-295 В при нагрузке 75% [citation:1][citation:6][citation:10]
  • 120-295 В при нагрузке 50% [citation:1][citation:6][citation:10]
• Входная частота: 45 – 65 Гц [citation:1][citation:6]
• Выходная мощность (полная/активная): 3000 ВА / 2700 Вт [citation:1][citation:4][citation:8]
• Выходной коэффициент мощности: 0,9 [citation:4][citation:6][citation:10]
• Входной коэффициент мощности: 0,99 [citation:1][citation:4][citation:10]
• Точность стабилизации выходного напряжения: ±2% [citation:1][citation:4][citation:7]
• Форма выходного сигнала: Чистая синусоида [citation:1][citation:4][citation:7]
• Коэффициент нелинейных искажений выходного напряжения: <2,5% при линейной нагрузке, <4% при нелинейной нагрузке [citation:1][citation:6]
• Крест-фактор (Crest factor): 3:1 [citation:1][citation:6]
• Выходные разъемы с батарейной поддержкой: 3 x IEC 320 C13 + 1 x IEC 320 C19 [citation:3][citation:4][citation:8]
• Входной разъем: IEC 320 C20 [citation:3][citation:4]
• КПД в режиме on-line: 95% [citation:4][citation:5][citation:6]
• КПД в режиме ECO / байпас: 99% [citation:4][citation:5][citation:6]
• Время переключения на батареи: 0 мс [citation:4][citation:6]
• Перегрузочная способность:
  • 101-105% – без ограничения по времени [citation:6]
  • 105-130% – в течение 60 с [citation:6]
  • 130-150% – в течение 1 с [citation:6]
  • более 150% – в течение 0,2 с [citation:6]
• Автоматический байпас: Встроенный электронный [citation:1][citation:4][citation:7]

Батареи и зарядка

• Наличие встроенных батарей: Нет [citation:4][citation:8]
• Номинальное напряжение АБ: 96 В (8 последовательно соединенных АКБ 12 В) [citation:1][citation:3][citation:4]
• Максимальная ёмкость подключаемых АБ: 36 Ач [citation:3][citation:5][citation:6]
• Ток заряда встроенного ЗУ: 2 А [citation:3][citation:4][citation:6]
• Возможность подключения внешних батарейных модулей: Да (батарейные модули BMT-96-09, BMT-96-18 и др.) [citation:3]
• Время автономной работы (с батареями 36 Ач): до 30 минут при 100% нагрузке [citation:3][citation:5][citation:6]
• Функции управления АБ: интеллектуальный заряд, термокомпенсация, защита от глубокого разряда (отключение при разряде 80-85%), тестирование АБ (10 сек, на заданное время, до полного разряда), прогнозирование времени автономной работы, уведомление об износе АБ [citation:3][citation:4][citation:6]
• Срок службы АБ: до 7 лет (в зависимости от условий эксплуатации) [citation:6]

Интерфейсы и управление

• Дисплей: Многофункциональный ЖК-дисплей с подсветкой [citation:1][citation:4][citation:5]
• Световая индикация: 5 светодиодных индикаторов («Состояние», «Сеть», «Байпас», «Инвертор», «Батарея») [citation:1][citation:4][citation:6]
• Слоты для опциональных плат расширения: 2 слота (RS-232, RS-485, USB, Ethernet, «сухие» контакты и др.) [citation:3][citation:5][citation:6]
• Звуковая сигнализация: Да (сигнал перехода на батареи, низкого заряда, неисправности) [citation:3]
• Программное обеспечение: Shtyl Device Manager (SDM) [citation:3][citation:5]
• Холодный старт: Да [citation:4][citation:6][citation:7]
• Плавный пуск: Да [citation:1][citation:4][citation:10]
• Самодиагностика: Да [citation:4][citation:5][citation:7]

Условия эксплуатации и физические характеристики

• Форм-фактор: Стоечный (Rackmount), 2U [citation:3][citation:4][citation:8]
• Габариты (В x Ш x Г): 89 x 483 x 440 мм [citation:3][citation:8]
• Вес (нетто): 10–10,8 кг [citation:3][citation:4][citation:8]
• Уровень шума: малошумные вентиляторы с адаптивной скоростью [citation:3][citation:4][citation:5]
• Рабочая температура: от +5 до +40 °C [citation:1][citation:8]
• Относительная влажность при работе: до 95% (без конденсации) [citation:1]
• Класс защиты: IP20 [citation:1][citation:4][citation:8]
• Срок службы: не менее 10 лет [citation:4][citation:5][citation:10]
• Гарантия производителя: 2 года [citation:1][citation:4]
• Страна производитель: Россия [citation:1][citation:4][citation:6]

Комплект поставки

В стандартную комплектацию Штиль SR1103L входят: ИБП, сетевой шнур Schuko-C19 (1,8 м), кабель нагрузки C14-C13 (1,5 м), руководство по эксплуатации, гарантийный талон [citation:10]. Аккумуляторные батареи, батарейные модули и платы расширения интерфейсов приобретаются отдельно [citation:3][citation:4][citation:6].

Опции и аксессуары

• Батарейные модули: BMT-96-09 (9 Ач), BMT-96-18 (18 Ач) и др. [citation:3]
• Платы расширения интерфейсов: с интерфейсами RS-232, RS-485, USB, mini-USB, Ethernet (Web/SNMP/NTP/Modbus TCP/Штиль), «сухие» контакты [citation:3][citation:5][citation:6]
• Батарейный кабель TD50A: для подключения внешних батарей при самостоятельной сборке (не входит в комплект) [citation:3][citation:4][citation:6]

Достоинства на основе технических характеристик

• Максимальный уровень защиты (On-Line VFI): технология двойного преобразования обеспечивает наилучшее качество электропитания с идеальной синусоидой, нулевым временем переключения и полной изоляцией от сети [citation:1][citation:4][citation:5].
• Гибкость в масштабировании времени автономии: отсутствие встроенных батарей и возможность подключения внешних батарейных блоков позволяют создавать системы с требуемым временем резервирования — от 30 минут с минимальной батареей до нескольких часов с дополнительными модулями [citation:3][citation:5][citation:6].
• Широкий диапазон входного напряжения: стабилизация от 90 до 295 В без перехода на батареи, что критически важно для нестабильных сетей [citation:1][citation:4][citation:6].
• Высокая эффективность и энергосбережение: КПД 95% в онлайн-режиме и 99% в режиме ECO снижают эксплуатационные расходы [citation:4][citation:5][citation:6].
• Информативный ЖК-дисплей: полный контроль всех параметров работы ИБП без подключения к ПК [citation:1][citation:4][citation:5].
• Широкие возможности удаленного мониторинга: два слота для опциональных плат с поддержкой различных протоколов и ПО для интеграции в системы управления [citation:3][citation:5][citation:6].
• Совместимость с генераторами: надежная работа в связке с дизель-генераторными установками [citation:3][citation:4][citation:5].
• Интеллектуальное управление батареями: полный набор функций для продления срока службы АБ и точного прогнозирования времени работы [citation:3][citation:4][citation:6].
• Российское производство и длительный срок службы: гарантия 2 года и срок службы 10 лет подтверждают высокое качество и надежность устройства [citation:4][citation:5][citation:10].
• Богатая комплектация кабелями: в отличие от многих производителей, в комплект входят сетевой кабель и кабель для подключения нагрузки [citation:10].

Где применяется Штиль SR1103L

• Серверные комнаты, дата-центры и компьютерные залы [citation:3][citation:4][citation:10]
• Оборудование телекоммуникаций и связи [citation:3][citation:4][citation:5]
• ИТ-инфраструктура предприятий и офисов [citation:3][citation:4][citation:10]
• Системы безопасности, видеонаблюдения и контроля доступа [citation:3][citation:4][citation:7]
• Автоматизированные системы управления и диспетчеризации [citation:3][citation:4][citation:10]
• Отопительное и насосное оборудование [citation:7]
• Офисная и компьютерная техника [citation:4][citation:7][citation:10]

Часто задаваемые вопросы
