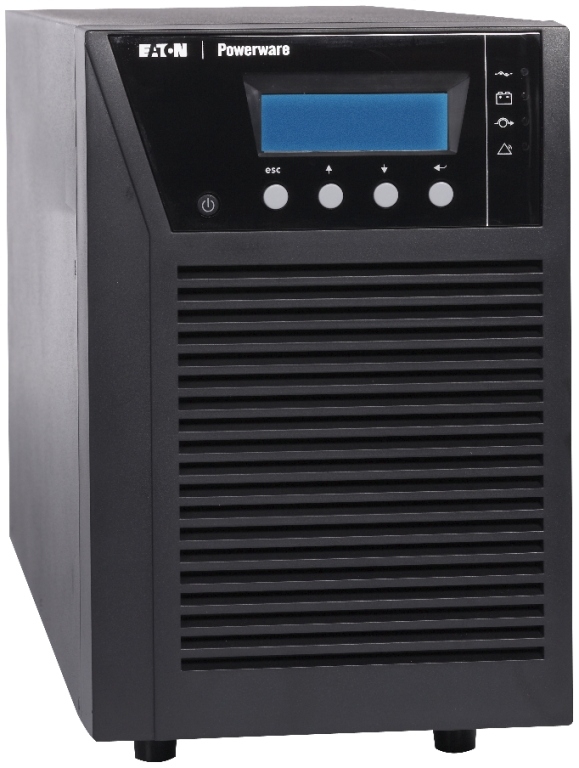

ИБП Eaton 9130 2000 (PW9130i2000T-XL) – онлайн-источник 2 кВА для серверного и сетевого оборудования

ИБП Eaton 9130 2000 с артикулом PW9130i2000T-XL – это однофазный источник бесперебойного питания топологии онлайн (двойное преобразование, VFI) мощностью 2000 ВА / 1800 Вт, предназначенный для защиты критически важного оборудования в серверных комнатах, сетевых узлах и телекоммуникационных стойках. Модель обеспечивает выходной сигнал в виде чистой синусоиды, нулевое время переключения на батареи и высокий КПД до 90% в онлайн-режиме, а в режиме экономии (High Efficiency) — до 94%. Устройство поставляется в напольном корпусе (Tower) и оснащено 8 компьютерными розетками IEC C13 и одной высокотоковой IEC C19 для подключения мощного серверного оборудования.
Артикул производителя: PW9130i2000T-XL — также известен как 103006436-6591 и встречается в каталогах под наименованием Eaton Powerware 9130 2000 ВА.

Основные характеристики

• Артикул производителя: PW9130i2000T-XL (также 103006436-6591)
• Тип топологии: Онлайн (двойное преобразование, VFI)
• Форм-фактор: напольный (Tower)
• Полная мощность: 2000 ВА
• Активная мощность: 1800 Вт (выходной коэффициент мощности 0.9)
• Номинальное выходное напряжение: 220/230/240 В (настраиваемое)
• Выходные розетки: 8 × IEC 320 C13 (10А) + 1 × IEC 320 C19 (16А)
• Входной разъем: IEC 320 C14 (со съёмным кабелем питания)
• Диапазон входного напряжения: 160–276 В (при коэффициенте мощности нагрузки 0.7)
• Входная частота: 45–65 Гц (автоопределение 50/60 Гц)
• Форма выходного сигнала: чистая синусоида
• Внутренние АКБ: 8 × 12 В / 9 А·ч (VRLA)
• Время автономии (100% нагрузка, 1800 Вт): 11 минут
• Время автономии (50% нагрузка, 900 Вт): 27 минут
• Время заряда до 90%: 3 часа
• Интерфейсы: USB, RS-232, слот для карт расширения, EPO, релейный выход
• Дисплей: графический ЖК-дисплей с голубой подсветкой, 4 кнопки управления
• Уровень шума: <44 дБА (при нормальной работе)
• Габариты (Ш × Г × В): 214 × 410 × 325 мм
• Вес: 34.5 кг
• Гарантия: 3 года на электронику, 2 года на батареи

Назначение и сценарии использования

Eaton 9130 PW9130i2000T-XL — это профессиональный онлайн-ИБП, обеспечивающий высшую степень защиты для оборудования, критичного к качеству электропитания. Благодаря топологии двойного преобразования, устройство полностью изолирует нагрузку от всех возможных нарушений в питающей сети: импульсных помех, провалов, скачков, гармонических искажений и кратковременных отключений. Основные сценарии использования включают:

• Серверные комнаты малого и среднего бизнеса: защита 2-4 серверов, СХД начального уровня и активного сетевого оборудования.
• Телекоммуникационные узлы и стойки: питание маршрутизаторов, коммутаторов и VoIP-оборудования в распределённых точках присутствия.
• Офисная ИТ-инфраструктура: обеспечение бесперебойного питания серверов баз данных, систем видеонаблюдения и кассовых терминалов.
• Финансовые и банковские учреждения: защита процессинговых систем и терминалов самообслуживания.

Ключевые особенности

Технические характеристики (полный список)

Входные параметры

• Номинальное входное напряжение: 220/230/240 В (автоматическое определение)
• Диапазон входного напряжения (без перехода на батареи): 160–276 В (при коэффициенте мощности нагрузки 0.7)
• Диапазон входной частоты: 45–65 Гц
• Входной коэффициент мощности (PF): 0.9
• Максимальный входной ток: 8.7 А (при 230 В)
• Тип входного разъёма: IEC 320 C14 (со съёмным кабелем)

Выходные параметры

• Номинальная полная мощность: 2000 ВА
• Номинальная активная мощность: 1800 Вт
• Выходное напряжение: 220/230/240 В (настраиваемое)
• Точность стабилизации выходного напряжения: ±3% (статическая)
• Выходная частота (в батарейном режиме): 50/60 Гц ±0.1% (синхронизирована)
• Форма выходного сигнала: чистая синусоида
• Выходные розетки: 8 × IEC 320 C13 (10А) + 1 × IEC 320 C19 (16А)
• Перегрузочная способность (инвертор): 125% – 1 минута, 150% – 5 секунд
• Время переключения на батареи: 0 мс
• Встроенный байпас: да (автоматический и ручной)

Аккумуляторная подсистема (встроенная)

• Тип АКБ: герметичные свинцово-кислотные (AGM, VRLA), необслуживаемые
• Количество и ёмкость: 8 батарей по 12 В / 9 А·ч (общее напряжение батарейного блока 96 В)
• Технология управления: ABM (Advanced Battery Management) – трёхступенчатый заряд
• Зарядный ток: 1 А
• Время заряда до 90%: 3 часа
• Горячая замена батарей: поддерживается
• Холодный старт: да

Время автономии (от встроенных батарей, типовые значения при 25°C)

• Нагрузка 1800 Вт (100%): 11 минут
• Нагрузка 900 Вт (50%): 27 минут
• Нагрузка 600 Вт (33%): 42 минуты
• Нагрузка 300 Вт (17%): 90+ минут

Примечание: Время автономии может варьироваться в зависимости от состояния батарей, температуры окружающей среды и типа нагрузки.

Масштабирование времени автономии (внешние батарейные модули EBM)

ИБП поддерживает подключение до 4 внешних батарейных модулей (EBM) с артикулом PW9130N3000T-EBM. Каждый модуль добавляет 8 батарей 12 В / 9 А·ч. Время автономии с одним EBM удваивается, с двумя — утраивается и так далее (до 4 модулей).

Коммуникации и управление

• Стандартные интерфейсы: USB 2.0 Type B (HID-совместимый), RS-232 (DB9)
• Слот расширения: 1 × слот для карт (Best Dock Slot) SNMP/Modbus/релейных
• Порт EPO (Emergency Power Off): клеммник для дистанционного аварийного отключения
• Релейный выход: «сухой контакт» для сигнализации о состоянии ИБП (общая неисправность)
• Дисплей: графический ЖК-дисплей с голубой подсветкой, 4 кнопки управления
• Светодиодная индикация: 4 светодиода статуса (On Line, On Battery, Replace Battery, Fault)
• Звуковая сигнализация: есть (отключаемая)

Программное обеспечение

В комплект поставки входит ПО Eaton Software Suite (на CD или ссылка для загрузки), которое обеспечивает:

• Автоматическое корректное завершение работы серверов при длительном отключении питания
• Мониторинг состояния ИБП через USB/RS-232
• Логирование событий и отправку уведомлений
• Совместимость с Windows Server, Linux, macOS, VMware ESXi

Физические параметры и условия эксплуатации

• Форм-фактор: напольный (Tower)
• Габариты (Ш × Г × В): 214 × 410 × 325 мм
• Вес нетто: 34.5 кг
• Вес брутто (с упаковкой): около 36.5 кг
• Цвет корпуса: чёрный
• Рабочая температура: 0°C – 40°C
• Температура хранения: -20°C – 40°C (с батареями), -25°C – 55°C (без батарей)
• Относительная влажность: 5–90% (без конденсации)
• Уровень шума: <44 дБА (на расстоянии 1 метра)
• Тепловыделение: 838 BTU/час (онлайн-режим), 1348 BTU/час (батарейный режим)
• Высота над уровнем моря: до 3000 м (с понижением температуры на 5°C каждые 500 м)
• Степень защиты: IP20

Соответствие стандартам и сертификация

• Безопасность: GS, cULus Listed, NOM
• Электромагнитная совместимость (EMC): FCC Class B, VCCI, EN 55022 Class A, EN 62040-2
• Качество электроэнергии: IEC/EN 62040-3 (VFI)
• Сертификация: CE, ТР ТС (ЕАЭС) — предоставляется по запросу

Комплектация и аксессуары

Стандартная комплектация (PW9130i2000T-XL)

Поставка ИБП Eaton 9130 2000 включает следующие компоненты:

• ИБП Eaton 9130 PW9130i2000T-XL (основной блок)
• Предустановленные батареи (8 × 12 В / 9 А·ч)
• Входной кабель питания — Schuko (CEE 7/7) → IEC C19 (в комплекте)
• 2 кабеля для подключения нагрузки IEC C13 → C14
• Кабель USB 2.0 (Type A — Type B) для связи с ПК/сервером
• CD-ROM с программным обеспечением Eaton Software Suite
• Краткое руководство по установке (Quick Start Guide)
• Крепления для фиксации кабелей (Cord-retention brackets)
• Гарантийный талон (3 года на электронику, 2 года на батареи)

Важно: Кабели питания для подключения нагрузки к розеткам IEC C13/C19 приобретаются отдельно, за исключением двух комплектных кабелей C13-C14.

Аксессуары и опции (приобретаются отдельно)

• Внешний батарейный модуль (EBM): PW9130N3000T-EBM (8 батарей 12В/9Ач, Tower) — для увеличения времени автономии (до 4 модулей)
• Сетевые карты управления (SNMP/Web): для установки в слот расширения — удалённый мониторинг через веб-интерфейс, SNMP traps, email-уведомления, интеграция в системы мониторинга (Zabbix, PRTG, Nagios)
• Карта Modbus/Jbus: для интеграции в промышленные системы автоматизации и SCADA
• Релейная карта (Relay card): для расширения возможностей сигнализации через сухие контакты
• Сменный батарейный блок (RBC): для замены встроенных батарей (комплект на 8 батарей 12В/9Ач)

Отличия версий PW9130i2000T-XL от других модификаций

Серия Eaton 9130 представлена несколькими модификациями, отличающимися напряжением и типом розеток. Важно учитывать эти различия при выборе ИБП:

• PW9130i2000T-XL (данная модель): напольная (Tower), входное напряжение 220–240 В, выходные розетки IEC C13 (8 шт.) + IEC C19 (1 шт.), входной разъем IEC C14. Это международная версия, предназначенная для стран с напряжением 230 В, включая Россию и Европу.
• PW9130L2000T-XL: напольная (Tower), входное напряжение 120 В (NEMA 5-20P), выходные розетки NEMA 5-20R (4 шт.) + L5-20R (1 шт.) — версия для Северной Америки.
• PW9130G2000T-XL: напольная (Tower), входное напряжение 208 В (L6-20P), выходные розетки 6-20R (4 шт.) + L6-20R (1 шт.) — версия для Северной Америки с напряжением 208 В.

Модель PW9130i2000T-XL — единственная из серии 2000 ВА, подходящая для использования в странах с европейским стандартом розеток (Schuko/IEC).

Почему стоит выбрать Eaton PW9130i2000T-XL

• Онлайн-топология VFI (Voltage and Frequency Independent) – обеспечивает максимальную защиту для серверов и телекоммуникационного оборудования, поддерживая идеальную чистую синусоиду на выходе и 0 мс переключения на батареи.
• Сбалансированная мощность 2000 ВА / 1800 Вт – оптимальное решение для защиты серверных стоек малого и среднего бизнеса, где важна стабильность и надёжность.
• Технология ABM (Advanced Battery Management) – продлевает срок службы батарей до 50% по сравнению с традиционными ИБП, снижая совокупную стоимость владения.
• Масштабируемое время автономии – возможность подключения до 4 внешних батарейных модулей (EBM) позволяет увеличить время резервного питания от 11 минут до нескольких часов.
• Экономичный режим высокой эффективности (КПД до 95%) – снижает эксплуатационные расходы на электроэнергию при стабильном качестве входной сети.
• Расширенные коммуникационные возможности – слот для карт расширения, USB, RS-232 и поддержка протокола HID (автоматическое распознавание ОС) обеспечивают интеграцию в любые системы мониторинга и управления.
• Информативный графический ЖК-дисплей с поддержкой русского языка – позволяет контролировать состояние ИБП без подключения к компьютеру.
• Высокое качество и надёжность Eaton – Eaton Corporation — мировой лидер в области управления качеством электроэнергии с многолетней историей и широкой сервисной сетью.
